신희*님 SK hynix Gold S31 1TB SSD SATA커넥터 수리기.

지난 2일 지창욱(?)님 게시글 입니다.

https://cafe.naver.com/ssdsamo/133632

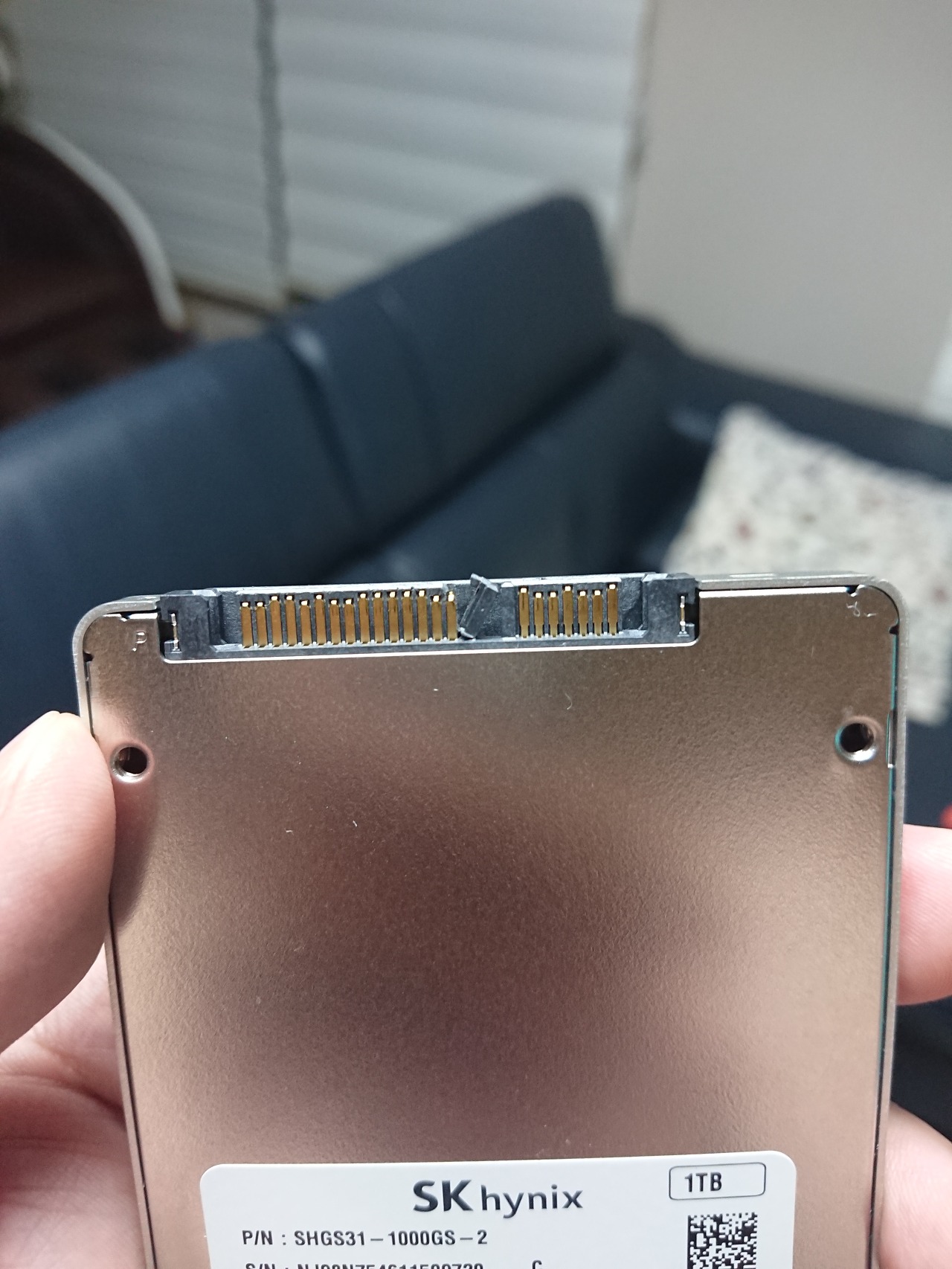

파손 상태가 너무나도 경미 해서 그냥 사용해도 될 정도입니다.

다른 분들도 댓글로 의견 주셨듯이

저도 같은 생각이며 SSD 본연의 커넥터를 유지 하는것이 좋다 말씀드렸는데요.



아무래도 새 SSD이다보니 찜찜 하셨던 모양입니다.



교체를 원한다 하시네요.

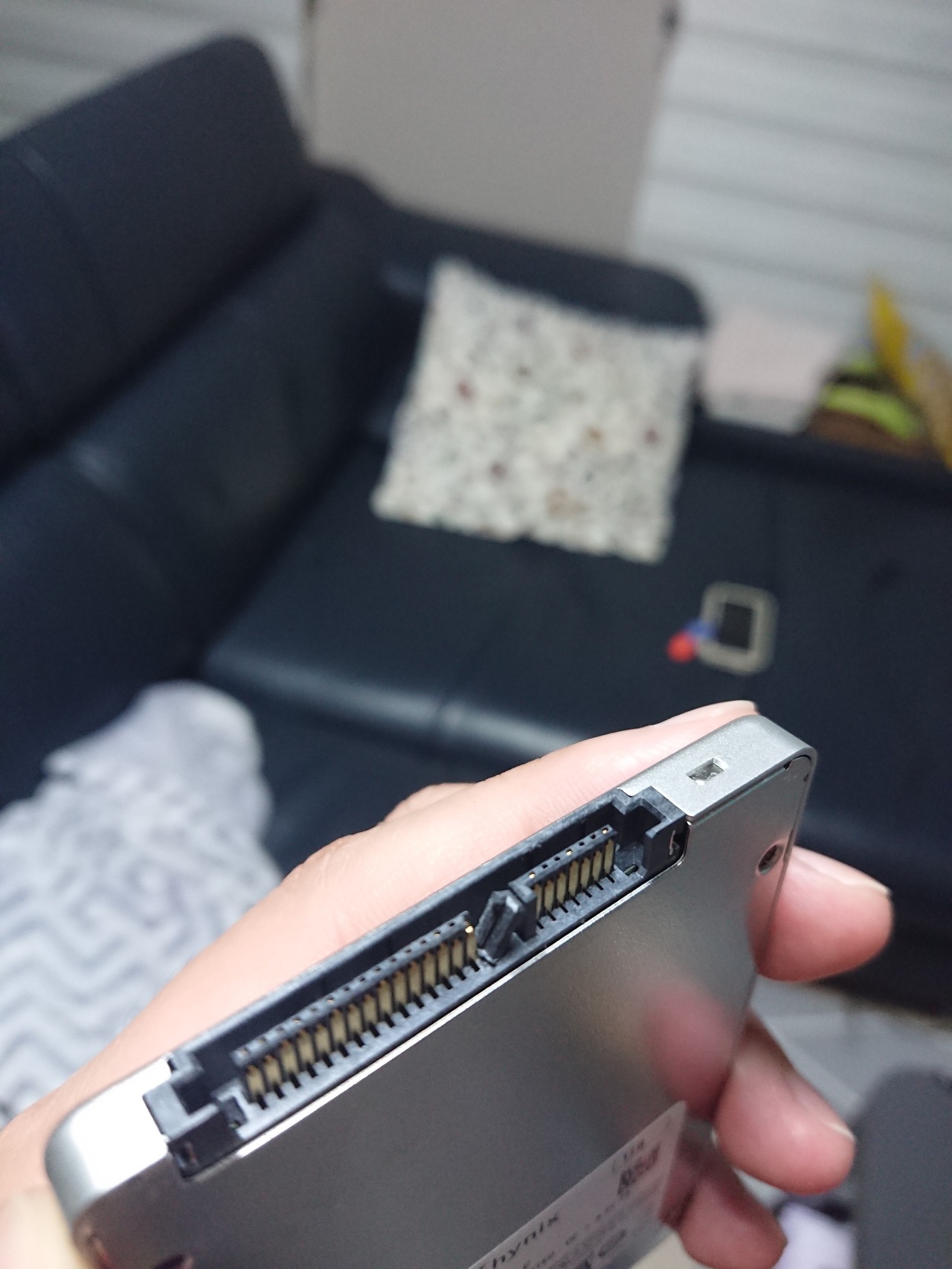

요청드려 사진 다수를 더 받았습니다.

















오늘 (6일) 오후 늦게 받은 SK hynix Gold S31 실물 박스 입니다.

택배 자체는 아마존 페키징이더군요.









SK hynix Gold S31 박스 내부 구성품 입니다.

















SK hynix Gold S31 SSD본품.

탐스러운 금덩이로고..^^





728x90

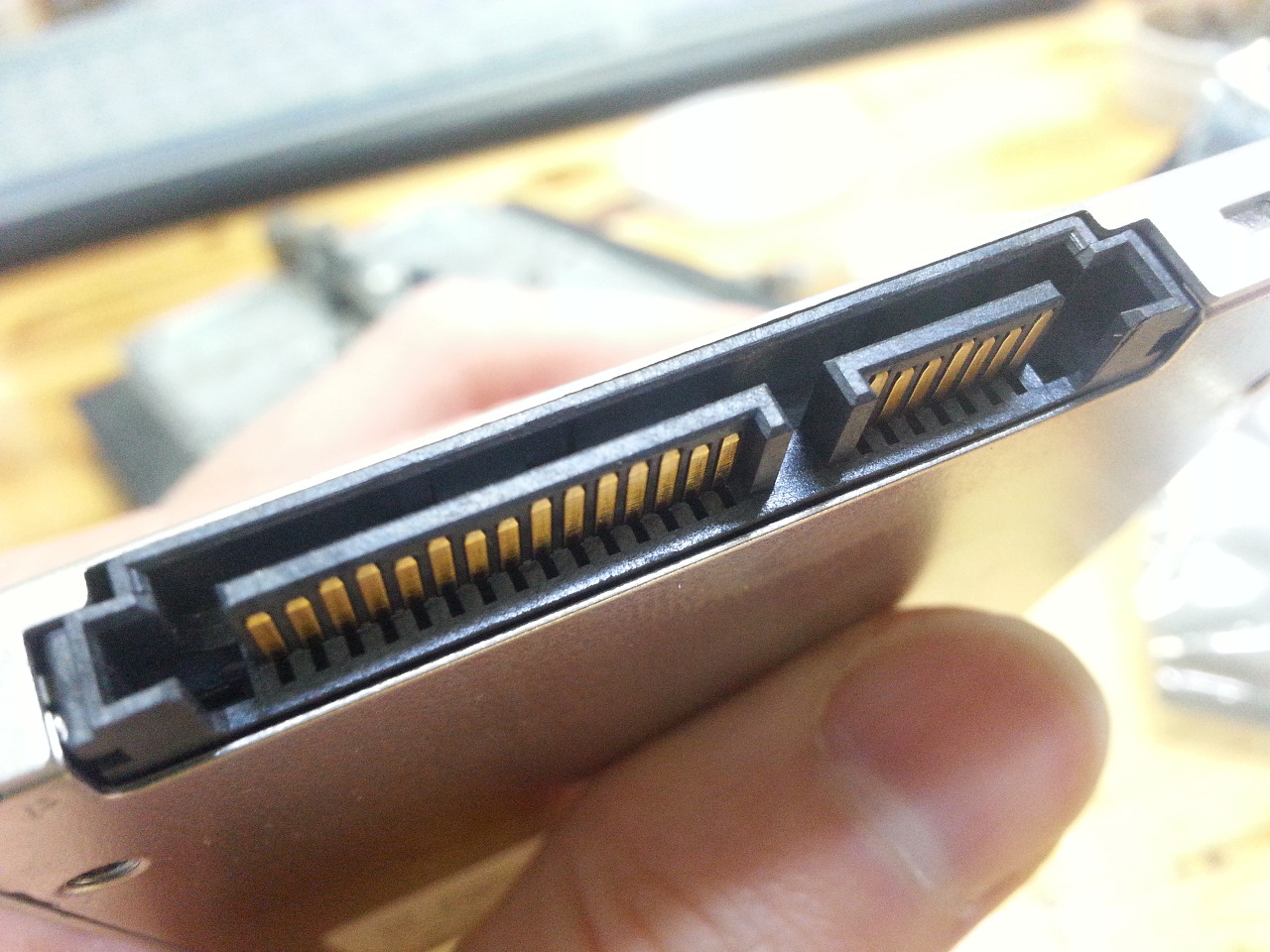

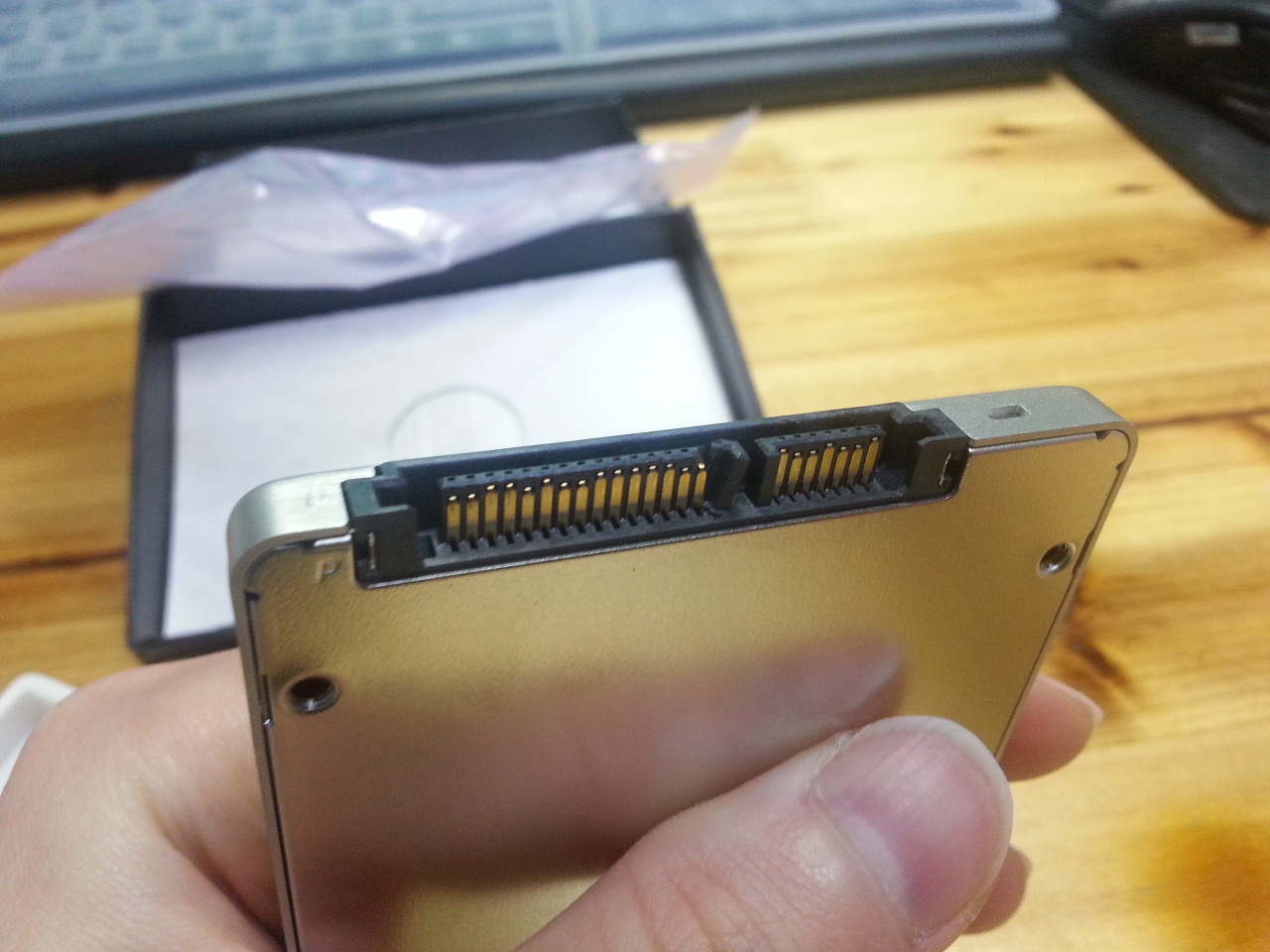

커넥터 자체는 연결에 무리가 없는 상태입니다.

















USB to SATA연결로 인식을 확인 합니다.







툴로 하우징을 분리 합니다.









빨강 플라스틱 가이드가 보입니다.









모두 분리 합니다.

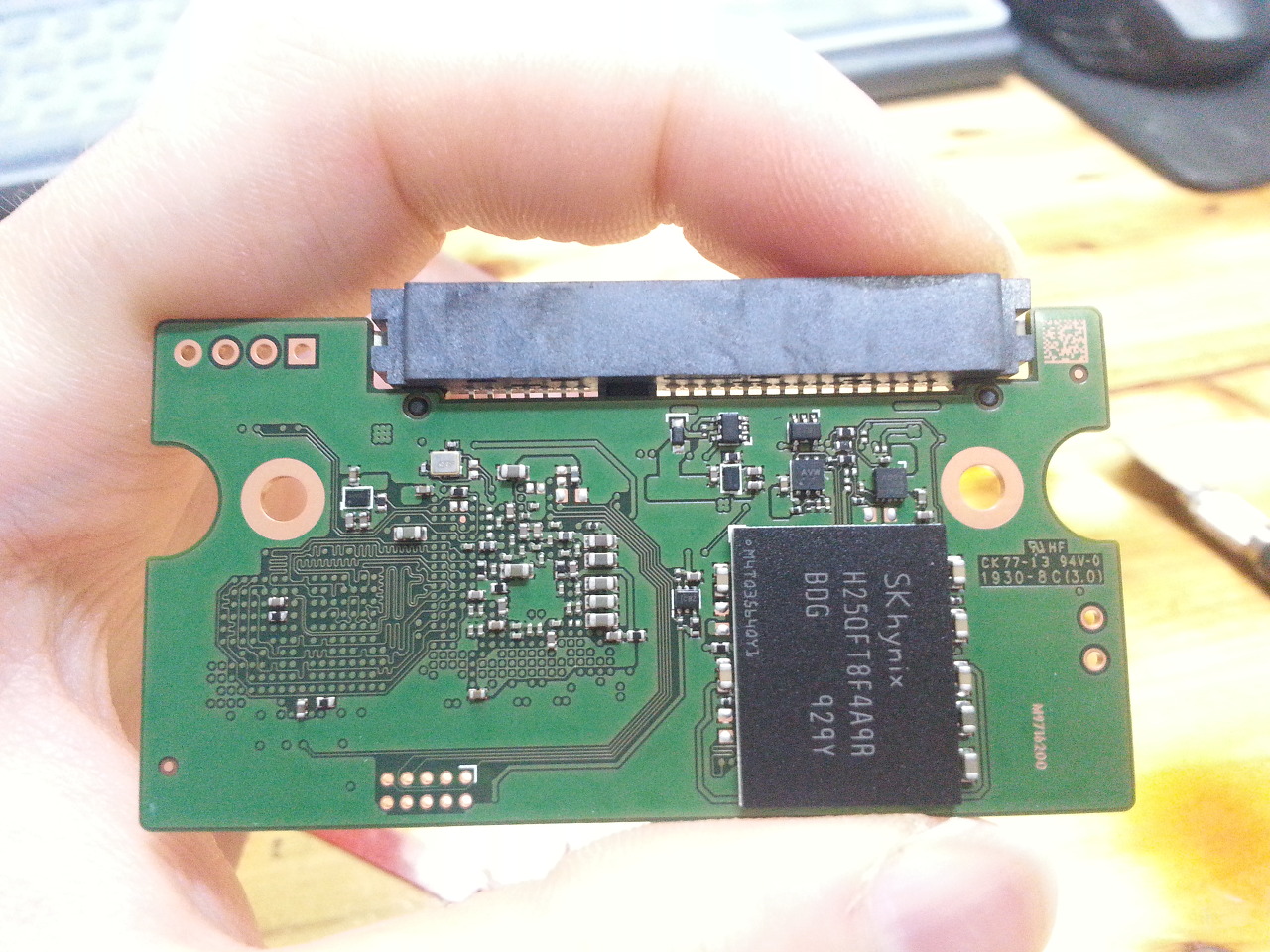

앞면,







뒷면

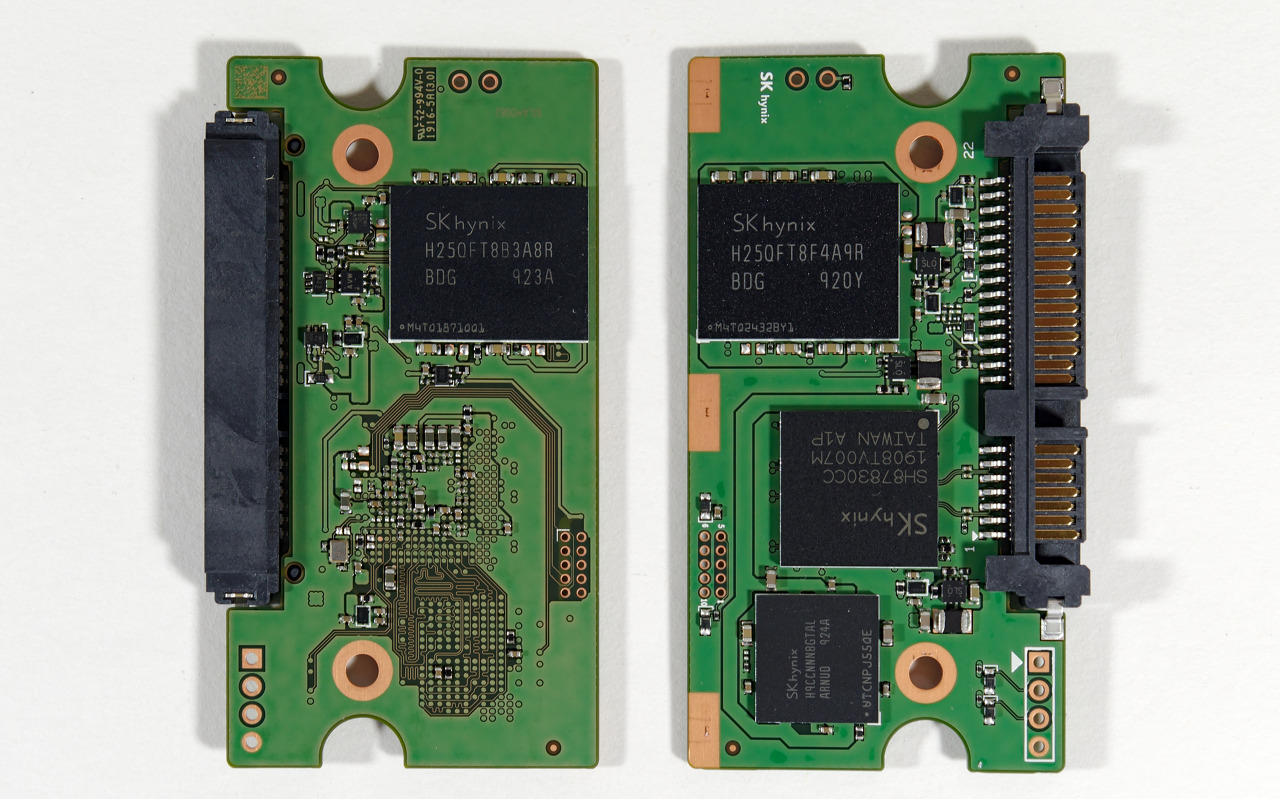

이미지 출처 - https://www.anandtech.com/Gallery/Album/7371#2



SK hynix의 독자 컨트롤러, 낸드, 캐시메모리가 탑재 되어있습니다.

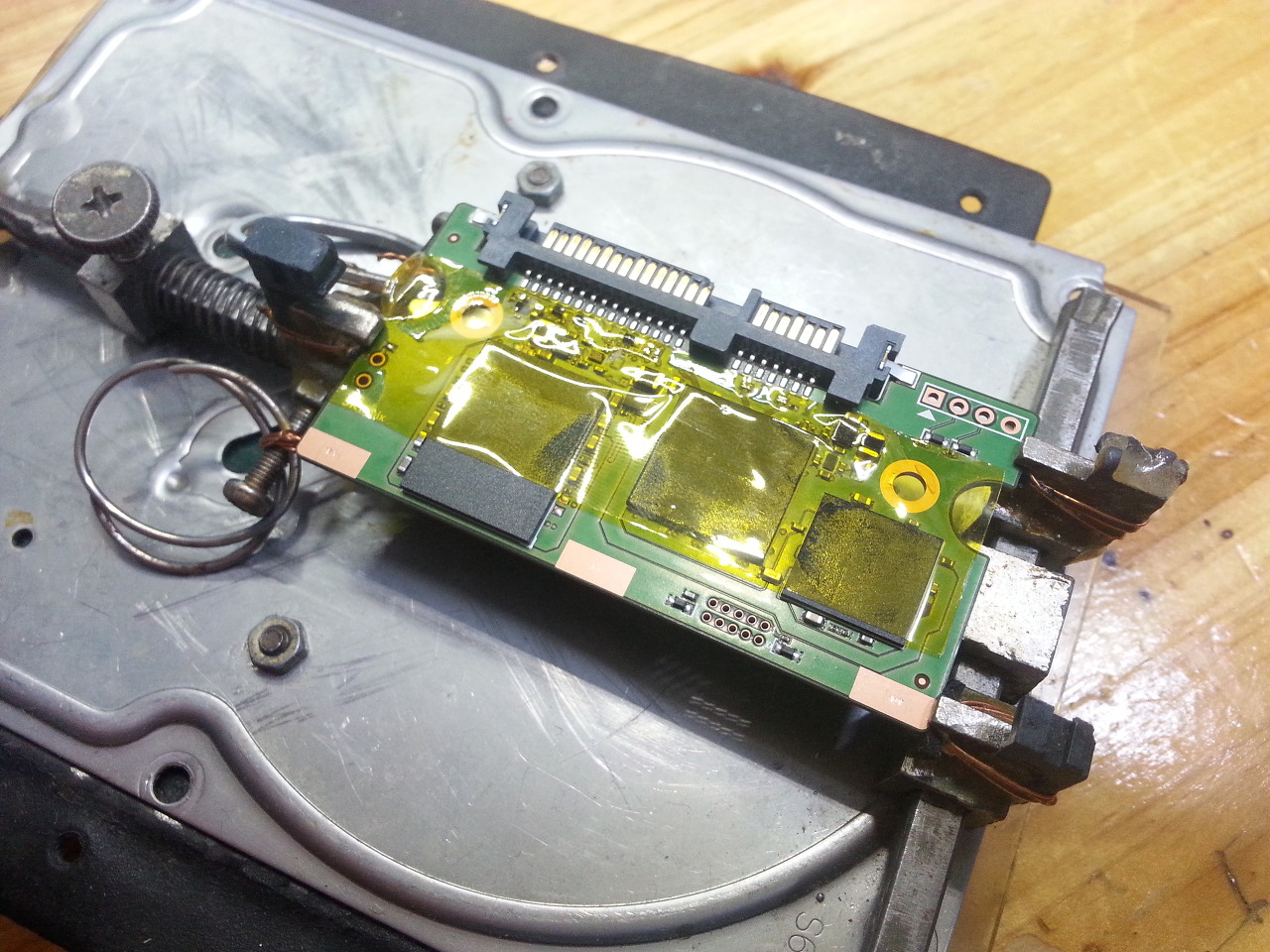

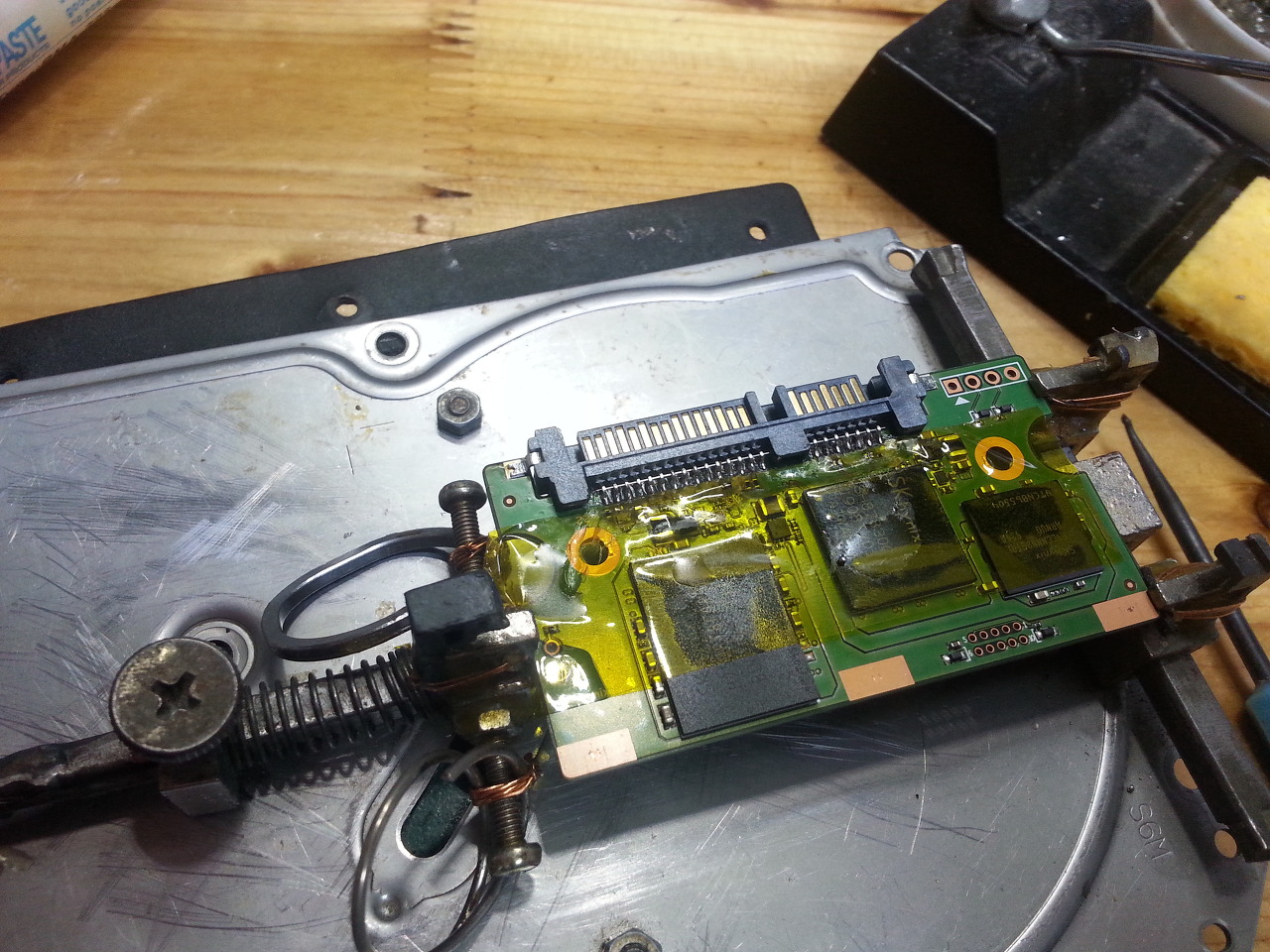

SATA커넥터 인근 소자들 보호를 위한 캡톤테이핑을 합니다.

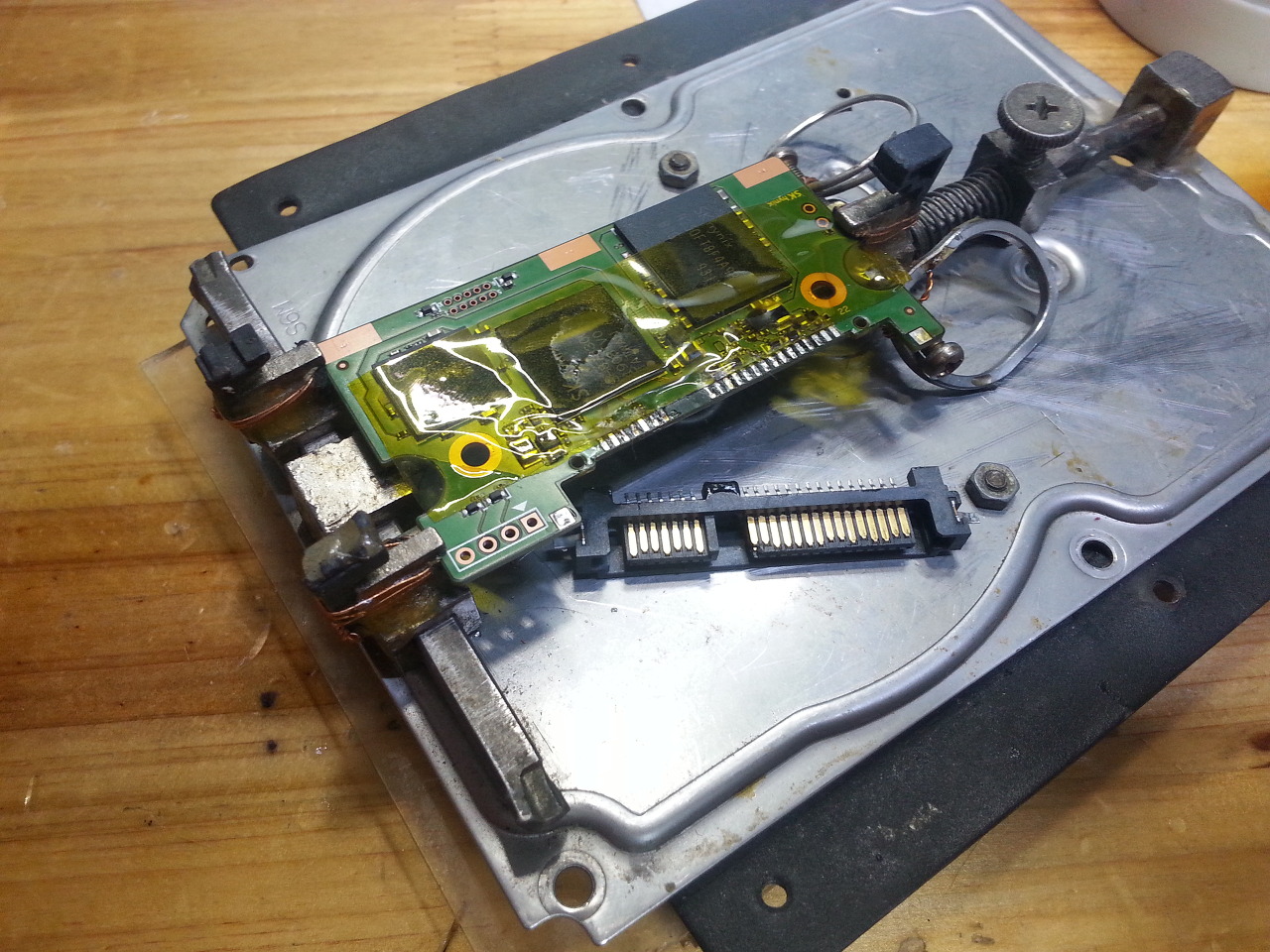

손상 된 커넥터를 제거 합니다.







새 커넥터는 SK hynix Gold S31 SSD 본래의 것과 100%일치 하지는 않으나,

같은 타입의 커넥터 입니다.









새 커넥터로 교체하고

세척 후 건조 합니다.











누드상태로 USB to SATA를 연결합니다.













SK

Hynix

Gold

S

31



첫 문자들로만 구성된듯 보입니다.

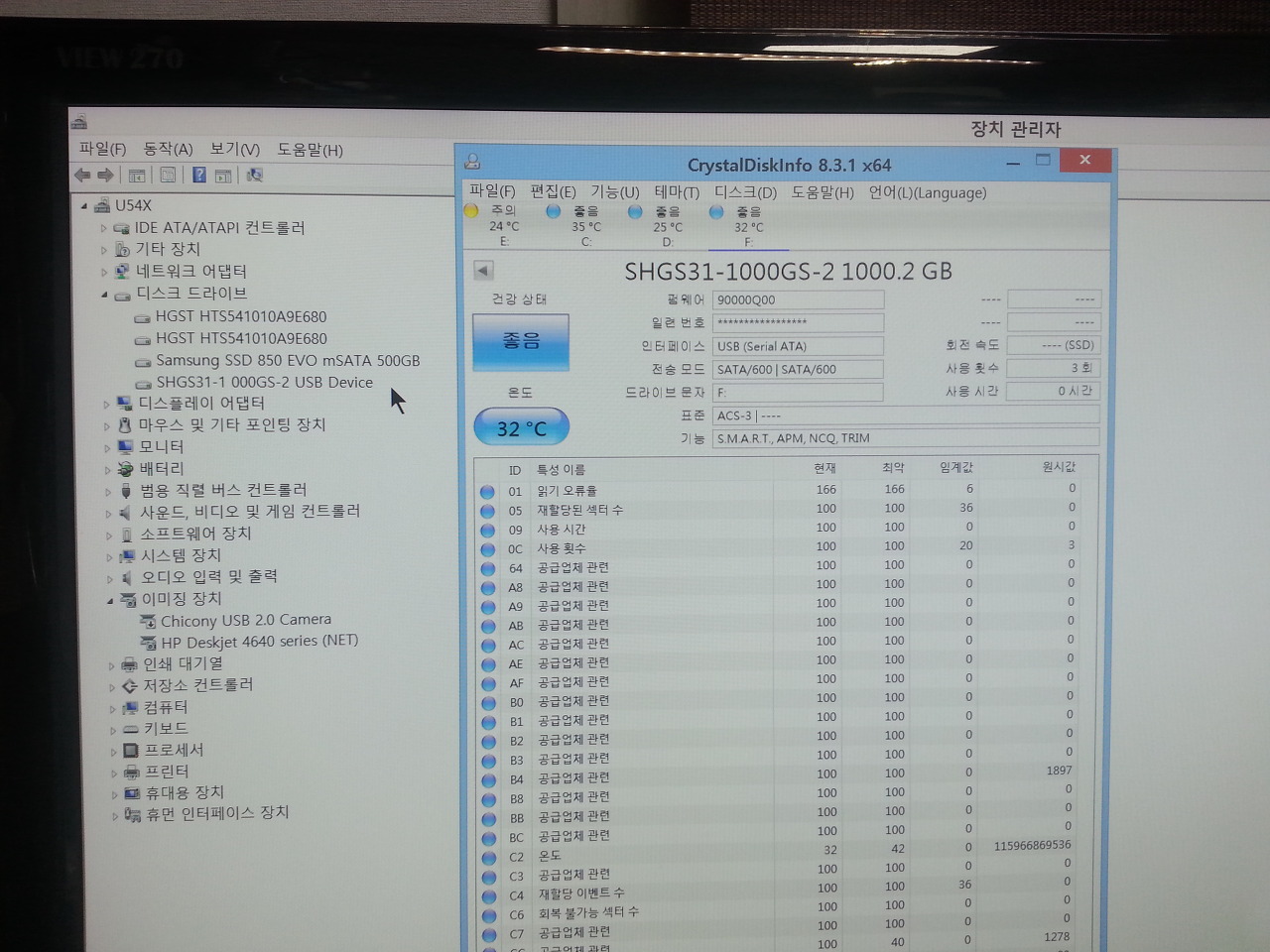

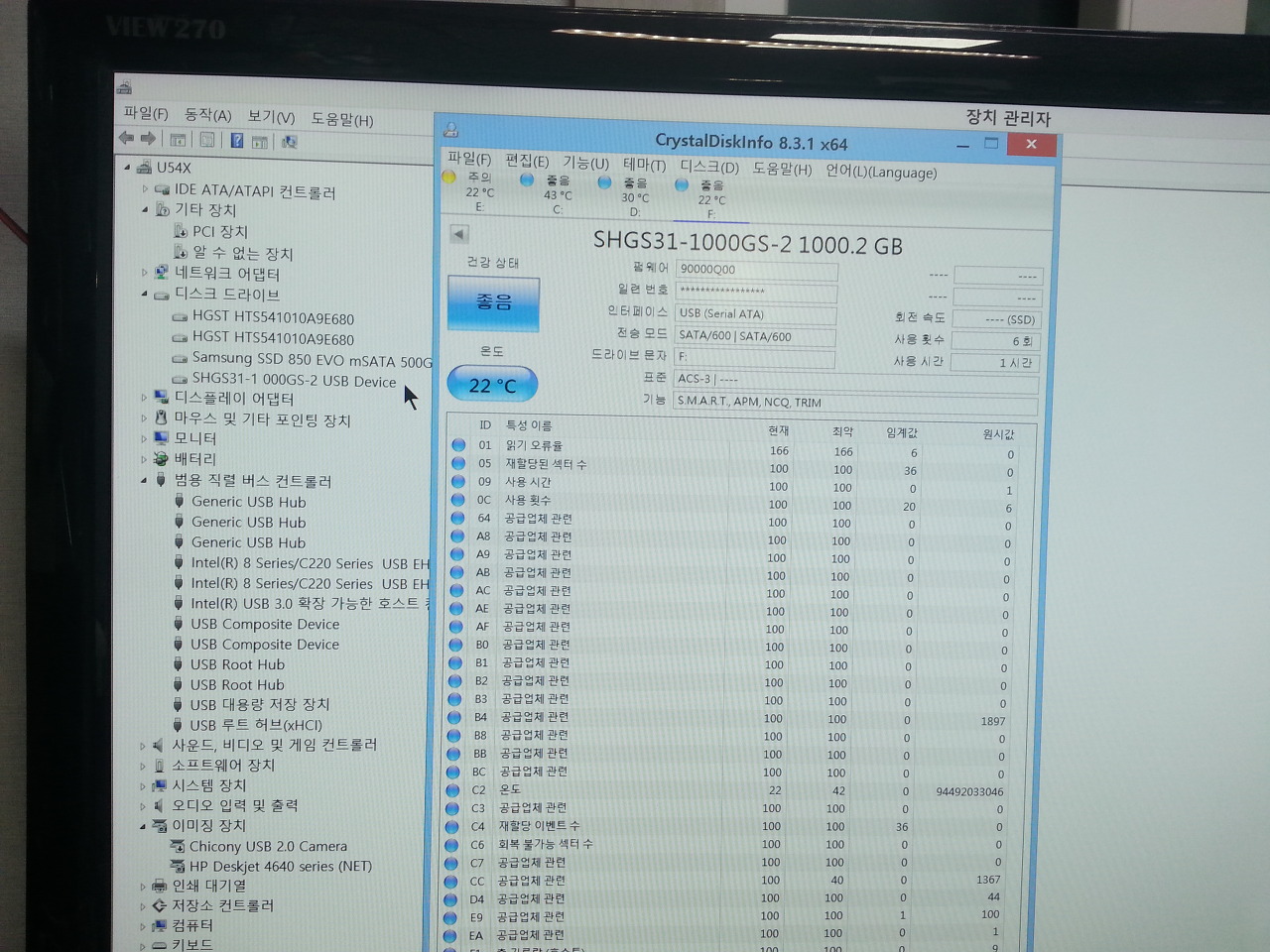

장치관리자와 Crystal Disk Info에 SHGS31모델이 인식 되었습니다.

Crystal Disk Mark 랜덤 테스트 단 2회로 정상 여부 판단 하기는 무리가 있지만,

기본 작동은 문제가 없다 봐도 될것 같습니다.







조립을 합니다.







최종 인식 확인입니다.

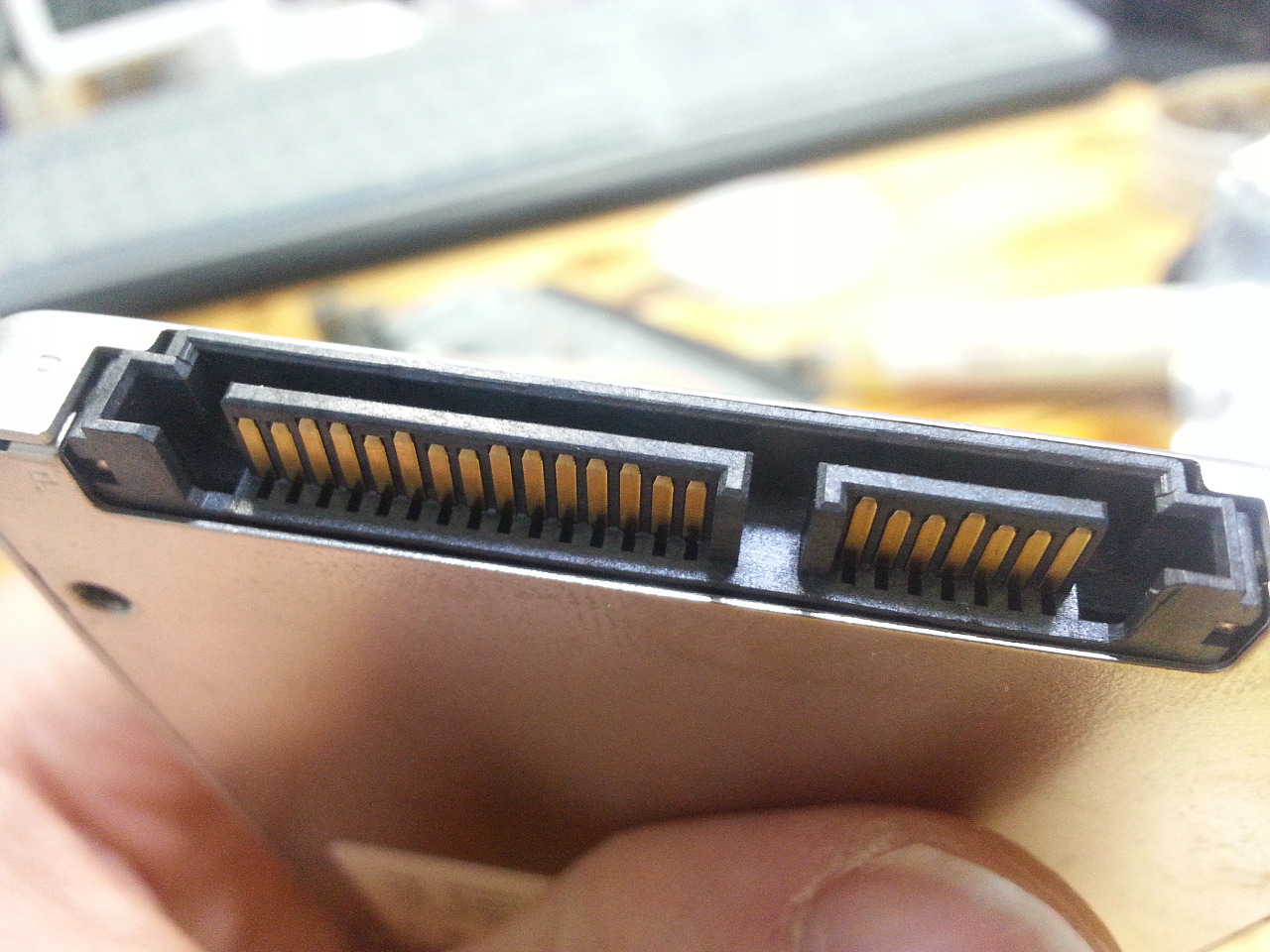

SK hynix Gold S31 SSD의 SATA커넥터 교체가 완료 되었습니다.

감사합니다.











이 SSD의 자세한 성능이 궁금 하신분들은,

Madam님 사용기 참고 하세요^^
