이용*님 WD BLUE 6TB HDD SATA커넥터 수리기.

12, 13일 메일이 옵니다.





케이블을 분리하면 두번 다시 인식이 안 될것 같다고 하시어

케이블 분리전에 백업을 완료 하시고 사진들을 보내 주셨습니다.



받은 사진들을 보니 커넥터 형식이

https://cafe.naver.com/ssdsamo/123134





이  작업기와 같아서 링크 보내드리고,

원치 않으시면 다른 분이나 다른 사설업체 가셔도 괜찮다고 말씀드렸습니다.





보내주실 주소를 알려드렸는데...

주소가 잘 못됨을 뒤 늦게 알아차리고,

주소를 다시 알려드렸으나..



택배 접수가 이미 된 상황이라 취소하시고 재 접수 하는 번거로움을 드렸습니다.

정말 죄송 합니다ㅜㅜ













오늘 (17일) 오전 10시쯤 받은

웨스턴 디지털 블루 6TB HDD 실물입니다.









부러진 조각도 같이 넣으셨네요.













커넥터 상태입니다.









GND는 몇 개 없어도 작동에는 지장을 주지 않습니다.













웨스턴 디지털 6TB HDD의 인식을 확인합니다.













PCB를 분리합니다.













GND핀은 말려 들어간 상태였네요.



















커넥터 자체를 잡고 있는 고정 핀을 떼어내야 합니다.











인두로 고정핀에 열을 가해 들어내면 떨어집니다.















소자 보호를 위한 캡톤 테이핑을 합니다.















새 커넥터를 준비 합니다.













새 커넥터를 실장하고 세척 및 건조를 합니다.













가조립을 하는데, PCB 중앙 부분이 휩니다.











HDD몸체 부분이 가공되지 않은 사출에 닿아 휘었던 것 이었습니다.









원래 사출처럼 최대한 갈아냅니다.









주요 포인트 나사 몇 개만 채우고

각 케이블을 연결 합니다.

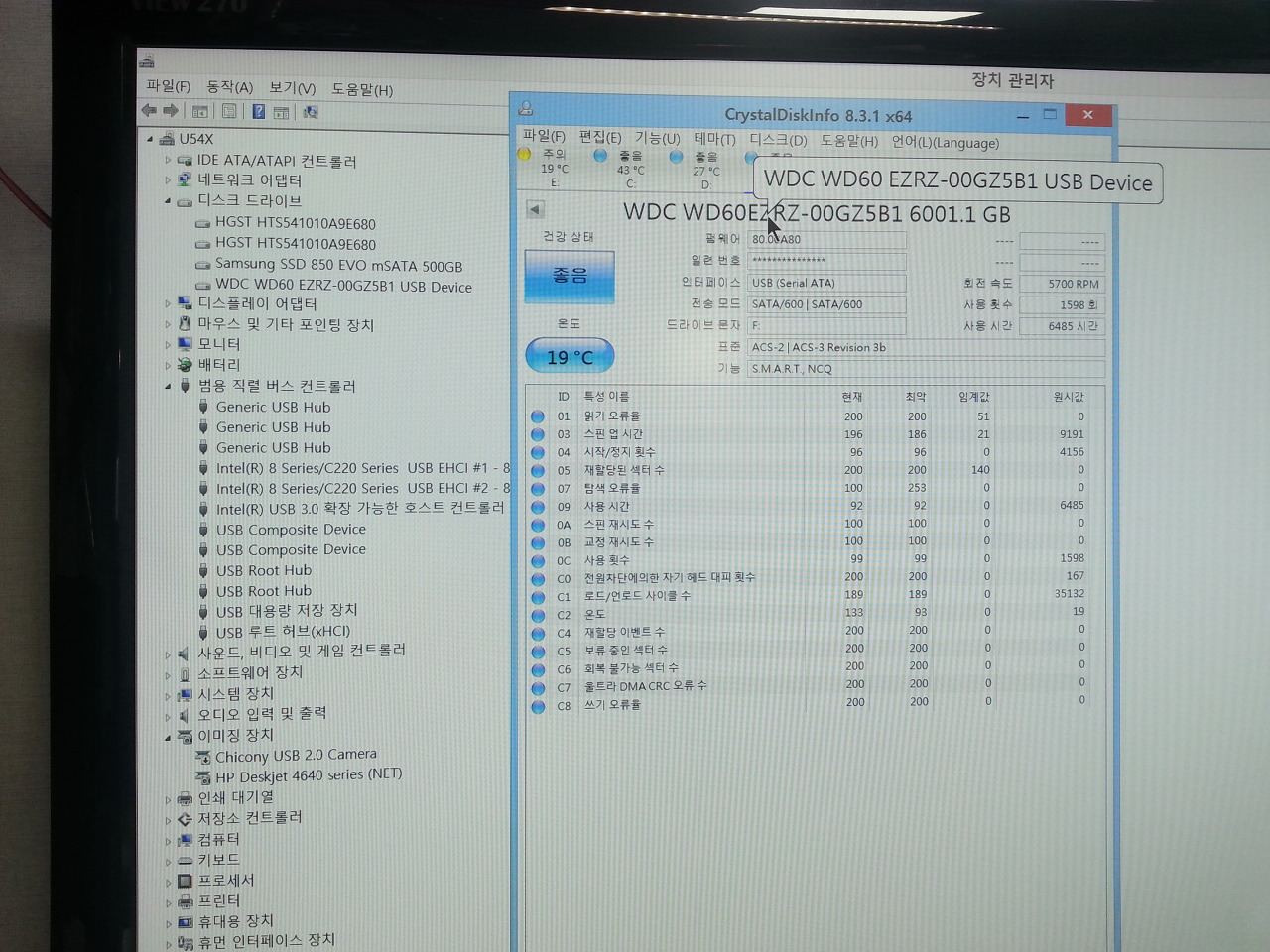

장치관리자와 Crystal Disk Info에 웨스턴 디지털 HDD가 인식 되었습니다.













글루건으로 최소한만 고정을 해 줍니다.















최종 인식 확인입니다.









웨스턴디지털 블루 6TB의 SATA커넥터 교체가 완료 되었습니다.



되도록이면 도킹, 하드렉에 장착은 피해주시고,

글루건 외에 고정부위가 전혀 없으니 각별히 유의 하세요.





감사합니다.
