라쿤님 WD BLUE 1TB HDD 소손커넥터 이식기

8월 17일 메일이 옵니다.

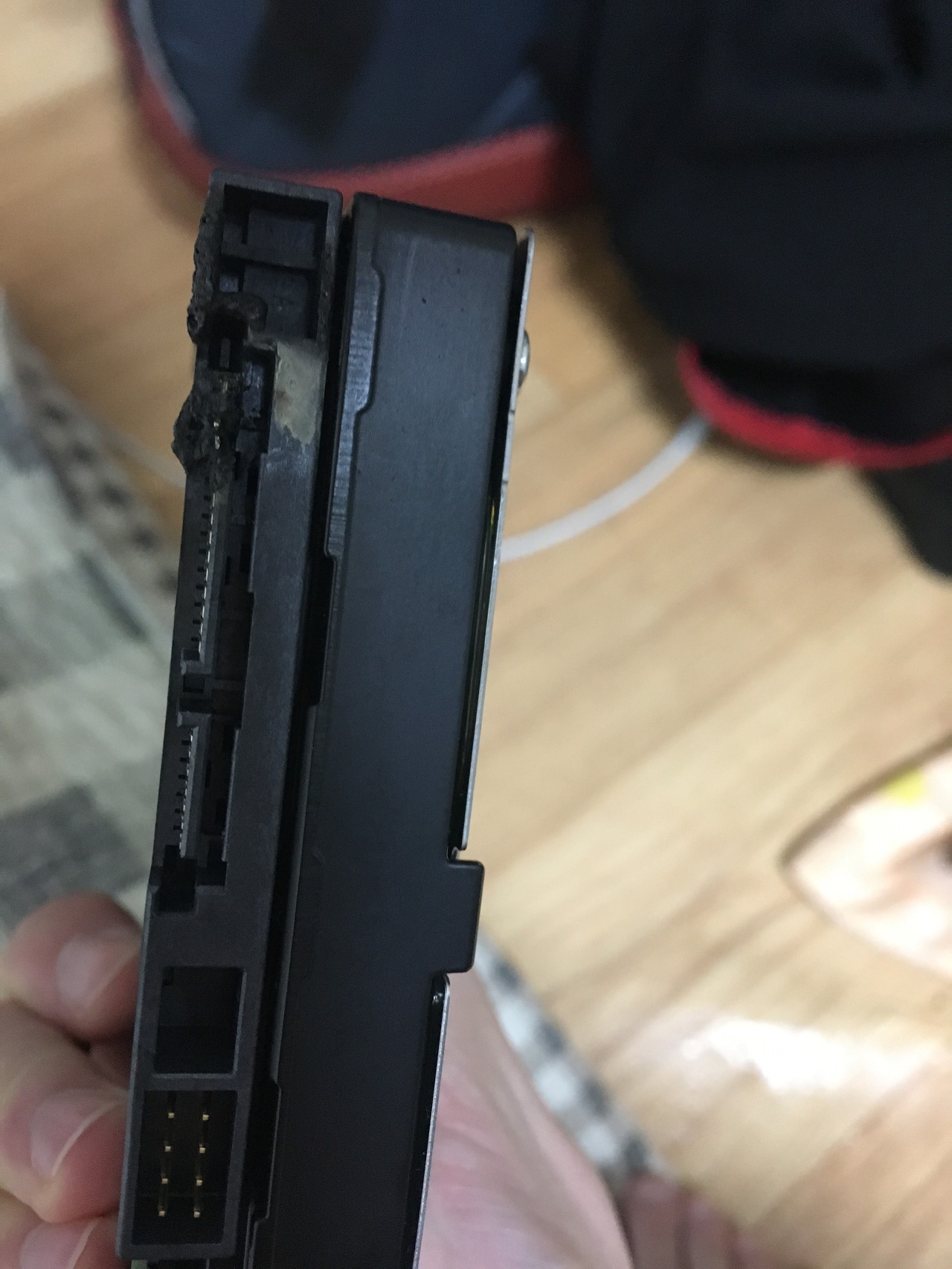

D드라이브로만 사용중인HDD이고 사용중에 연기가 나서 봤더니 저 상태가 되었다고 합니다.



메일을 몇 차례 주고 받다가







폐기 예정인 HDD을 같이 보내면 커넥터를 옮길 수 있냐길레

받아봐야 알것 같다고 답장을 보냈습니다.





오늘 오전 병원에 있을때 집배원 아저씨로부터 전화가 옵니다.

집에 아무도 없으니 대문 뒤로 넘겨달라고 부탁 드렸네요.







집에 도착해서 보니 모서리가 살짝 찌그러졌네요.

대문 뒤로 넘기는 과정에서 생긴 흔적인듯 싶습니다.





728x90









에어캡을 풀어보니 HDD두개가 있습니다.

하나는 커넥터가 타버린 HDD, 여기에 커넥터를 이식 해 줄 다른 HDD







비슷해 보이나 분명한 차이가 있습니다.

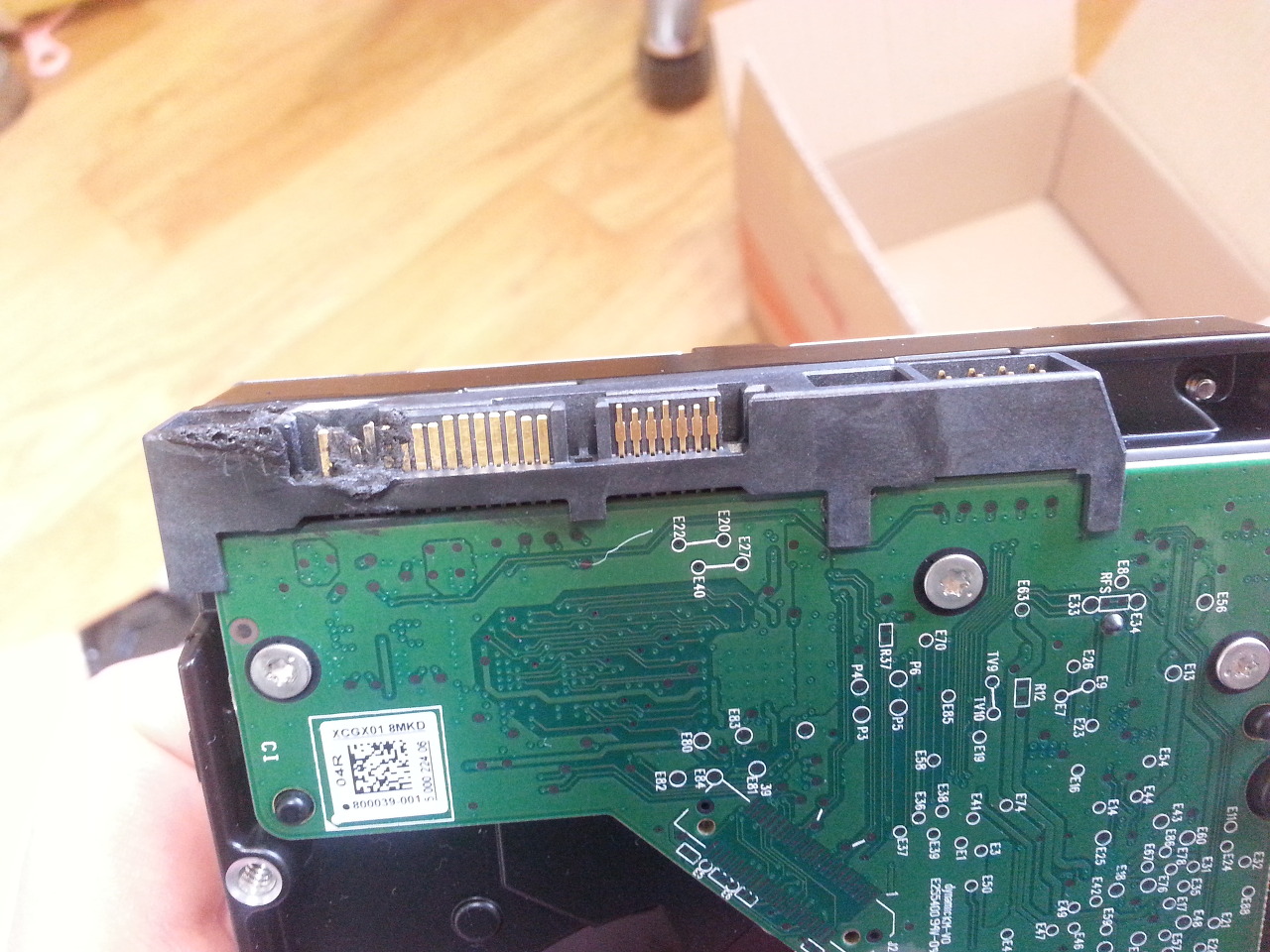

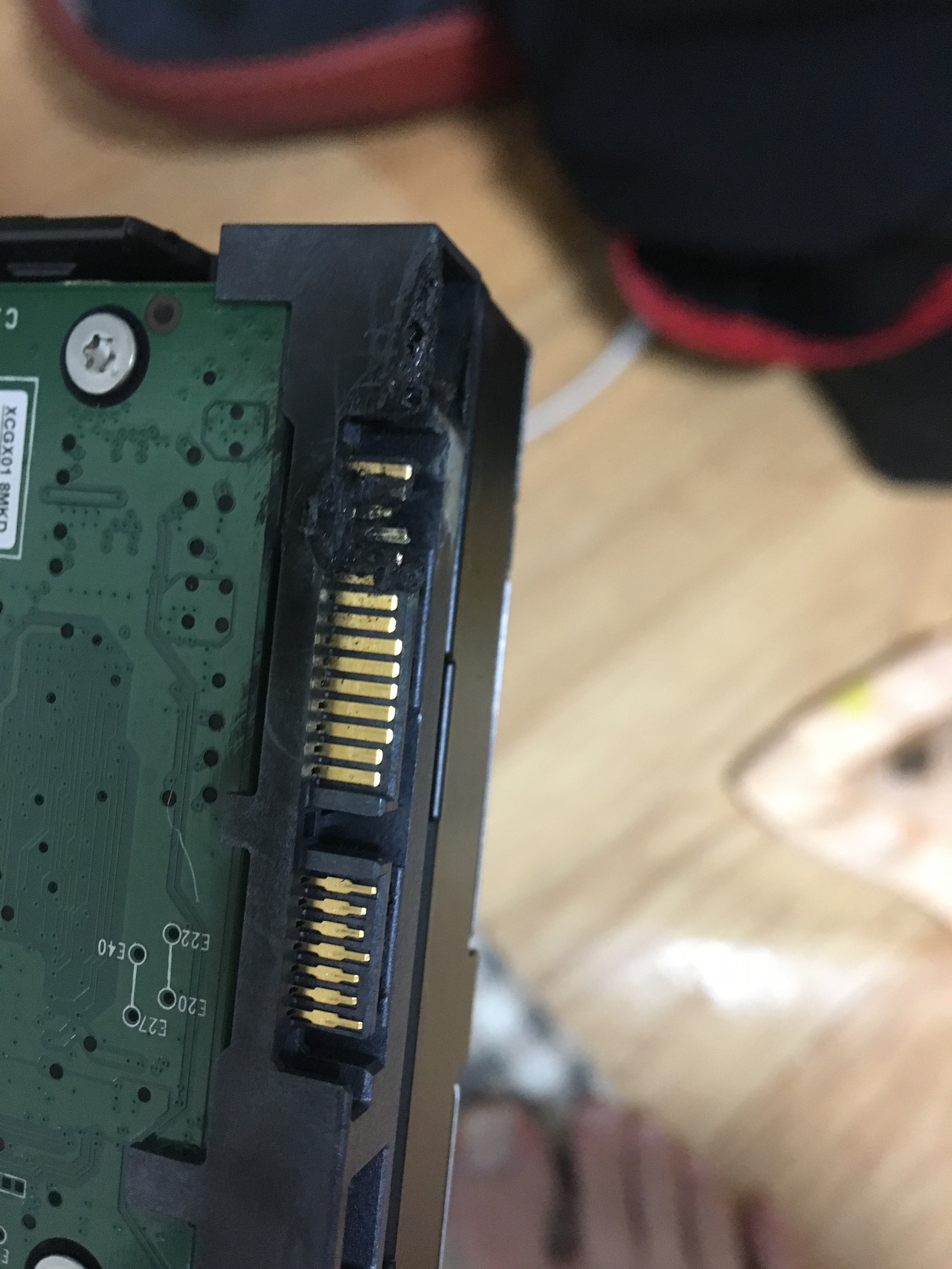

소손된 커넥터의 HDD입니다.



















실장 형식 자체가 다릅니다.





이식을 받아야 할 HDD는 SMD타입,

이식을 해 줄 HDD는 전원 커넥터 부분만 DIP타입 입니다.









여기서 이식 해 줄 커넥터를 적출 해야 합니다.







전부 SMD타입이면 히팅건으로 금방 떨어지는데,

일부가 DIP타입이라 쉽게 떨어지지 않네요.





카메라가 신경쓰여 작업에 집중이 안 됩니다.(핑계???)



잠시 촬영을 중단하고,





커넥터를 적출 합니다.











납 흡착과 세척을 합니다.

커넥터 핀을 보시면 왼편 7개 오른편 15개로 나뉘는데

15개의 핀 모양이 ㄱ형태를 이루고 있습니다.



https://cafe.naver.com/ssdsamo/123400 << 참조











커넥터를 이식 받을 HDD입니다.



커넥터는 이미 손상된 상태이니 원형 그대로 적출 할 필요가 없습니다.









여기서 잘 폈어야 하는데,

펜치로 일괄 피려니 정렬이 틀어집니다.










때문에 깔끔하진 못합니다.

깔끔 보단 인식이 우선이죠(자기 합리화 중...)

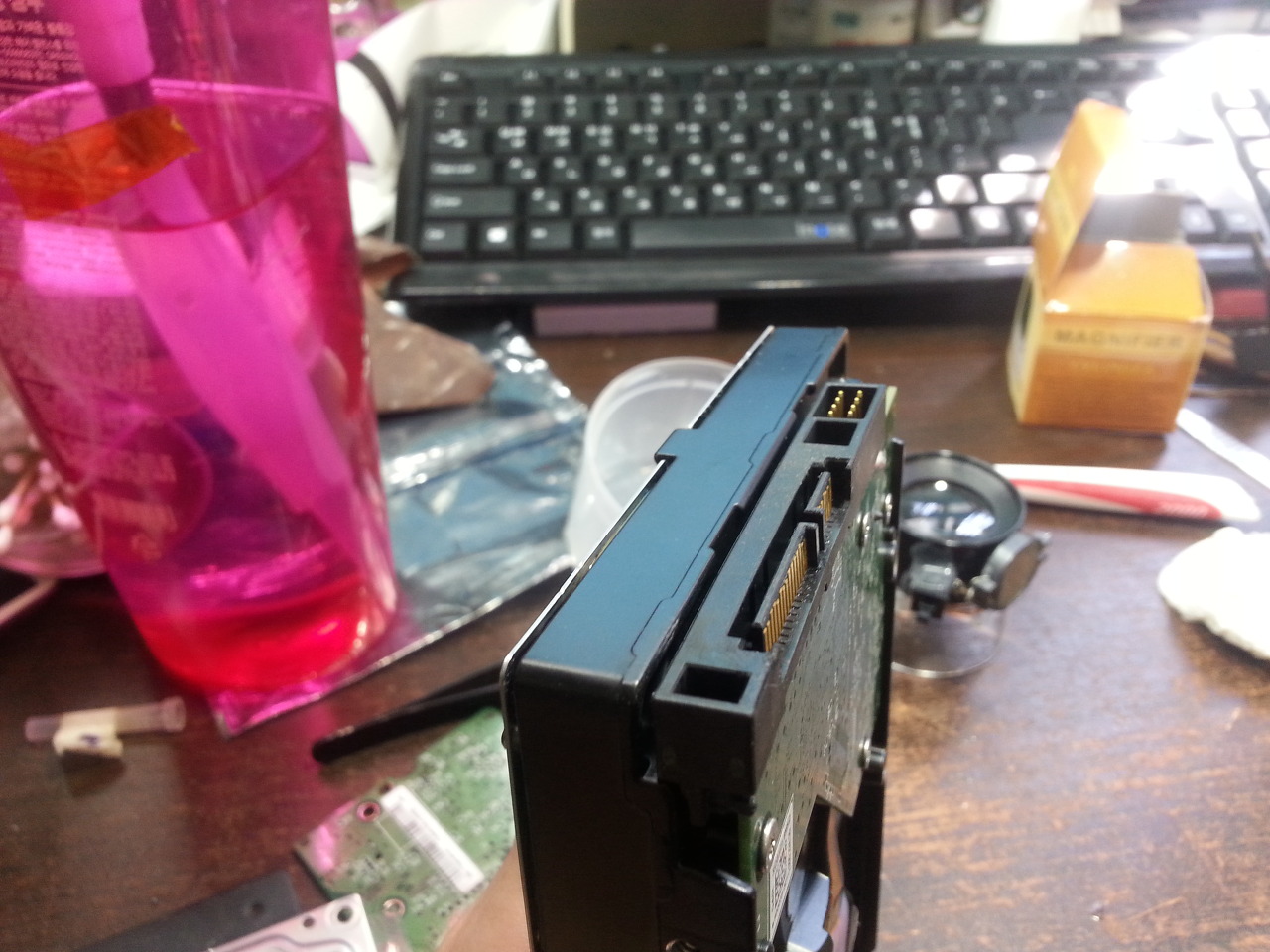

커넥터 이식은 완료 되었습니다.









다행스럽게도 깎거나 덧댈 필요 없이 딱 맞아 주네요.









케이블 연결로 확인을 합니다.









장치관리자와 Crystal Disk Info에 WD HDD가 인식 되었습니다.







폐기 예정 HDD는 이런 양해를 받았습니다.

감사합니다.
