김지*님 Seagate BarraCuda Green 2TB HDD 소손 SATA 커넥터 수리

지난주 금요일 (17일)

메일이 옵니다.







하드디스크를 연결하는데,

SATA전원 커넥터가 살짝 빠진듯 싶으셨답니다.



SATA 5V영역이 전소 되었고

12년도 부터 사용한 하드디스크라 데이터가 복구 되었으면 좋겠다 하셨습니다.

(8년동안 한 번도 백업을 하지 않으신 모양입니다.ㅜㅜ)











이 두장의 사진을 보내드리면서,

완전 새것 상태는 아니지만,

커넥터가 타버리기 전 상태로 복원이 가능할것 같다 말씀드리고,



혹시 타버린 SATA전원케이블도 같이 보내 주십사 여쭈었는데,



이미 버리셨답니다..ㅜㅜ





728x90









오늘 오후 5시경에 도착한 실물입니다.













어이쿠야...

사진만 보고 상태는 대충 짐작 했으나,

실물은 아주 처참 합니다.

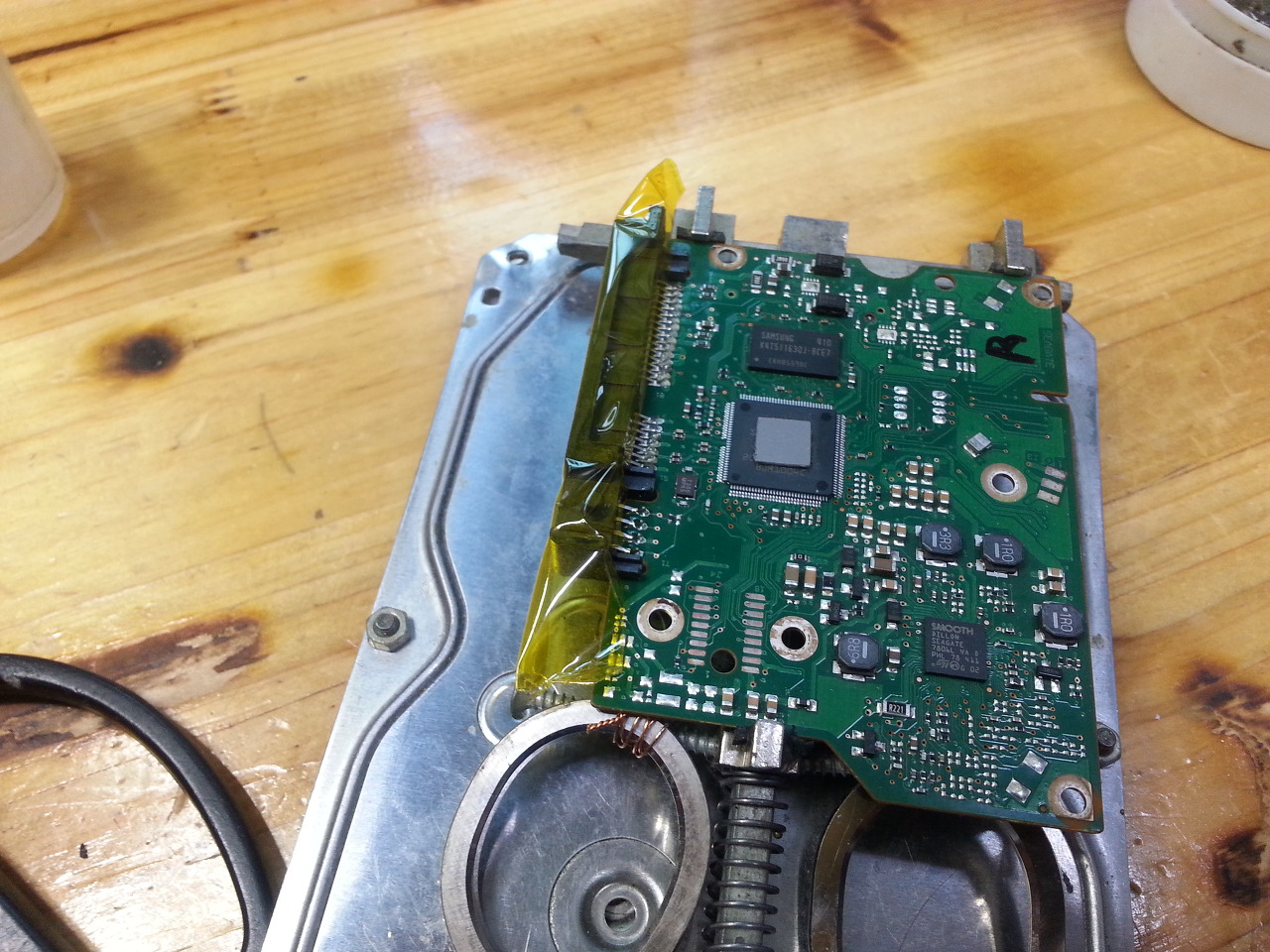

PCB를 분리한 몸체의 모습입니다.

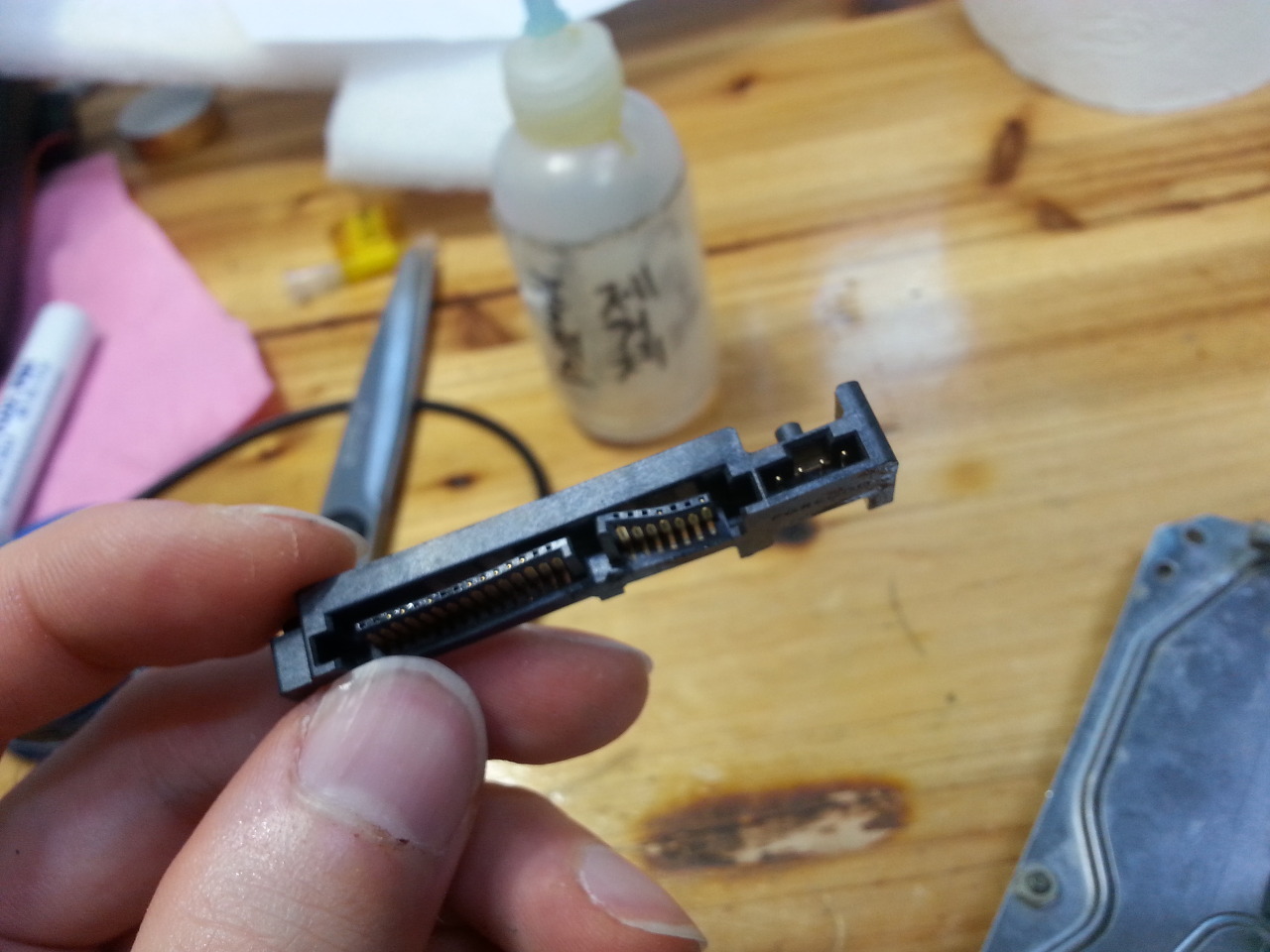

발화의 흔적이 남아있습니다.(그을음)















내부는 가관 입니다.

테스터기로 확인 해 보니 5V영역과 GND영역이 쇼트 상태였고,











GND라인 위의 솔더레지스트를 이쑤시게로 건들이니,

바로 떨어져 나갑니다.









우선 커넥터를 제거 합니다.



쇼트 증상이 사라졌습니다.



발화시점부터 사출이 녹고 핀들이 열 변형 되어 사출 내부에서 붙어 버린듯 합니다.

















패턴과 패드가 간당간당 합니다.









PCB바이스에 거치를 하고,







패드에 붙어있는 핀 및 잔납을 제거 합니다.













간당간당 하던 패드는 결국 떨어집니다.

그래도 일부 패턴이 남아있으니 조심히 이어주면 됩니다.

(남아있는 패턴 조차 간당간당 한 상황)















교체 할 커넥터를 준비 해야 합니다.

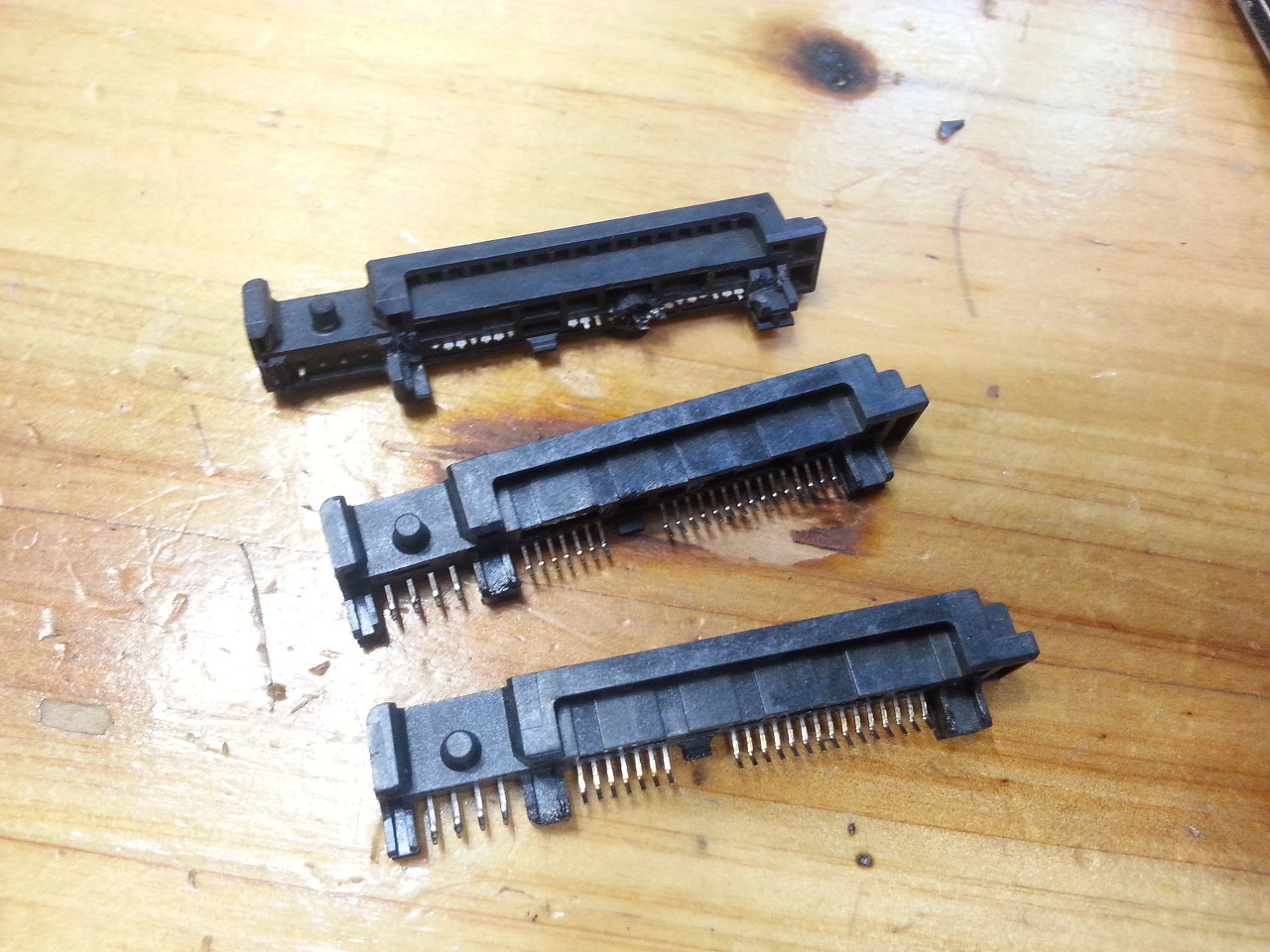

폐 PCB에서 열풍기를 사용 해 커넥터를 그대로 적출 합니다.









앗,

이런...ㅜㅜ



이 커넥터는 못 씁니다.











또 다른 폐 PCB로 다시 적출 합니다.







모델은 다르지만

커넥터 사출은 일치 합니다.









패턴이 날아가고 없는 부분의 커넥터 리드를 미리 펴 줍니다.









리드를 하나씩 건들여가면서 실장을 합니다.















세척 후 육안 검사를 합니다.











문제점을 찾습니다.

패턴에 크렉이 보입니다.















납으로 덮어 보강을 해 줍니다.

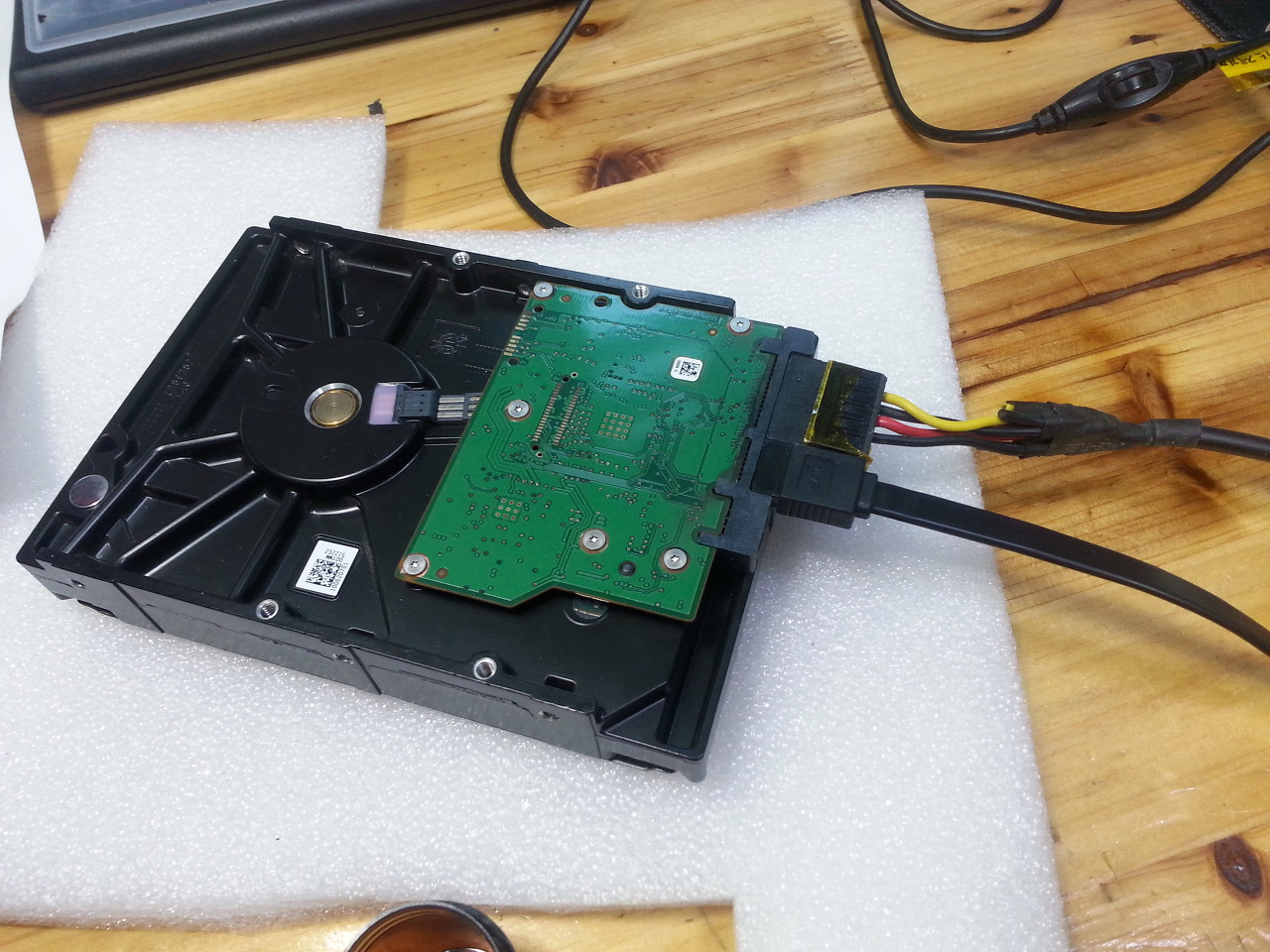

가조립으로 인식을 확인 합니다.





패턴이 노출된 부분은

https://m.blog.naver.com/micro_2/221771460279

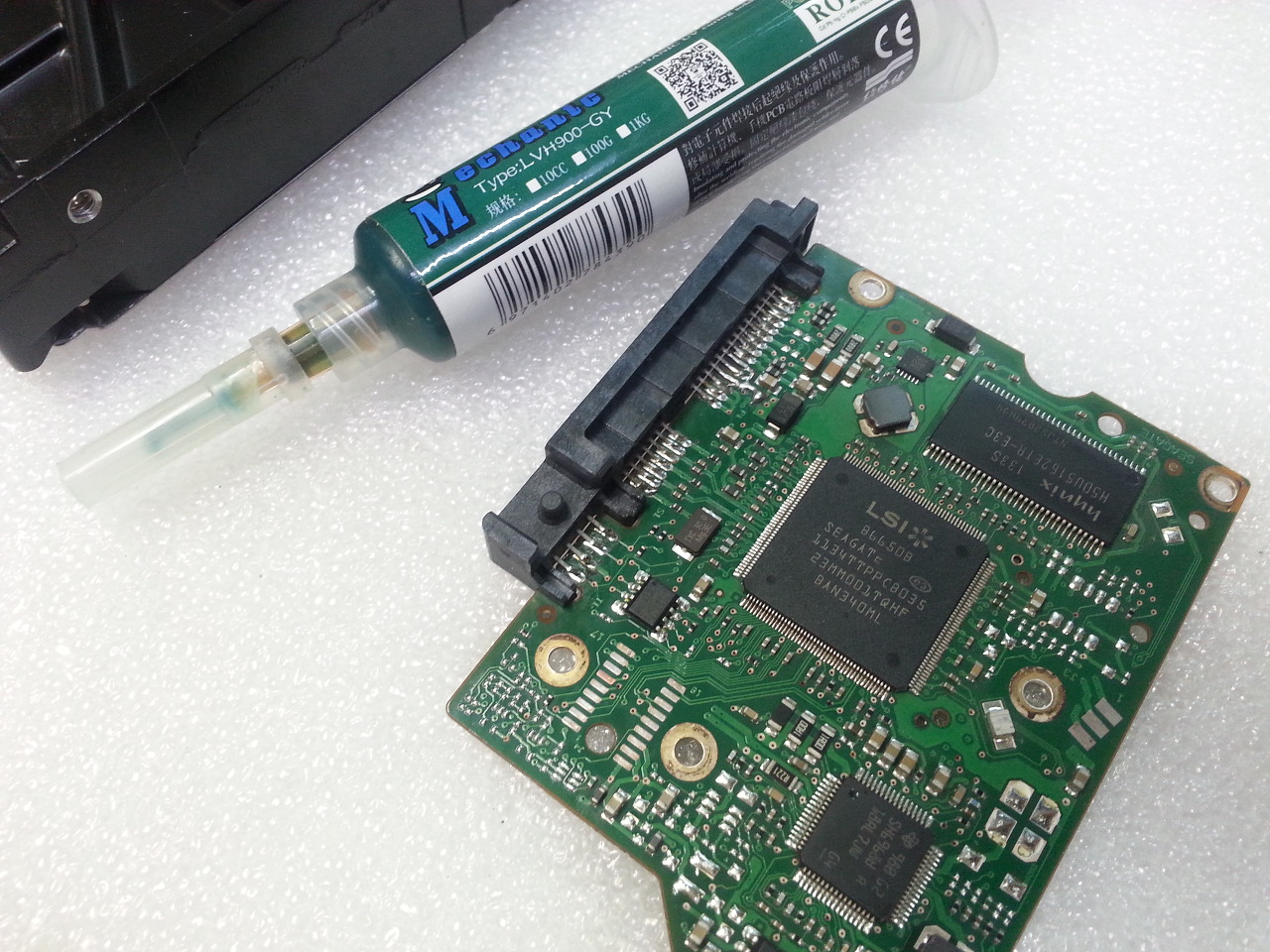

UV 솔더 마스크..

UV 솔더마스크로 마무리 합니다.

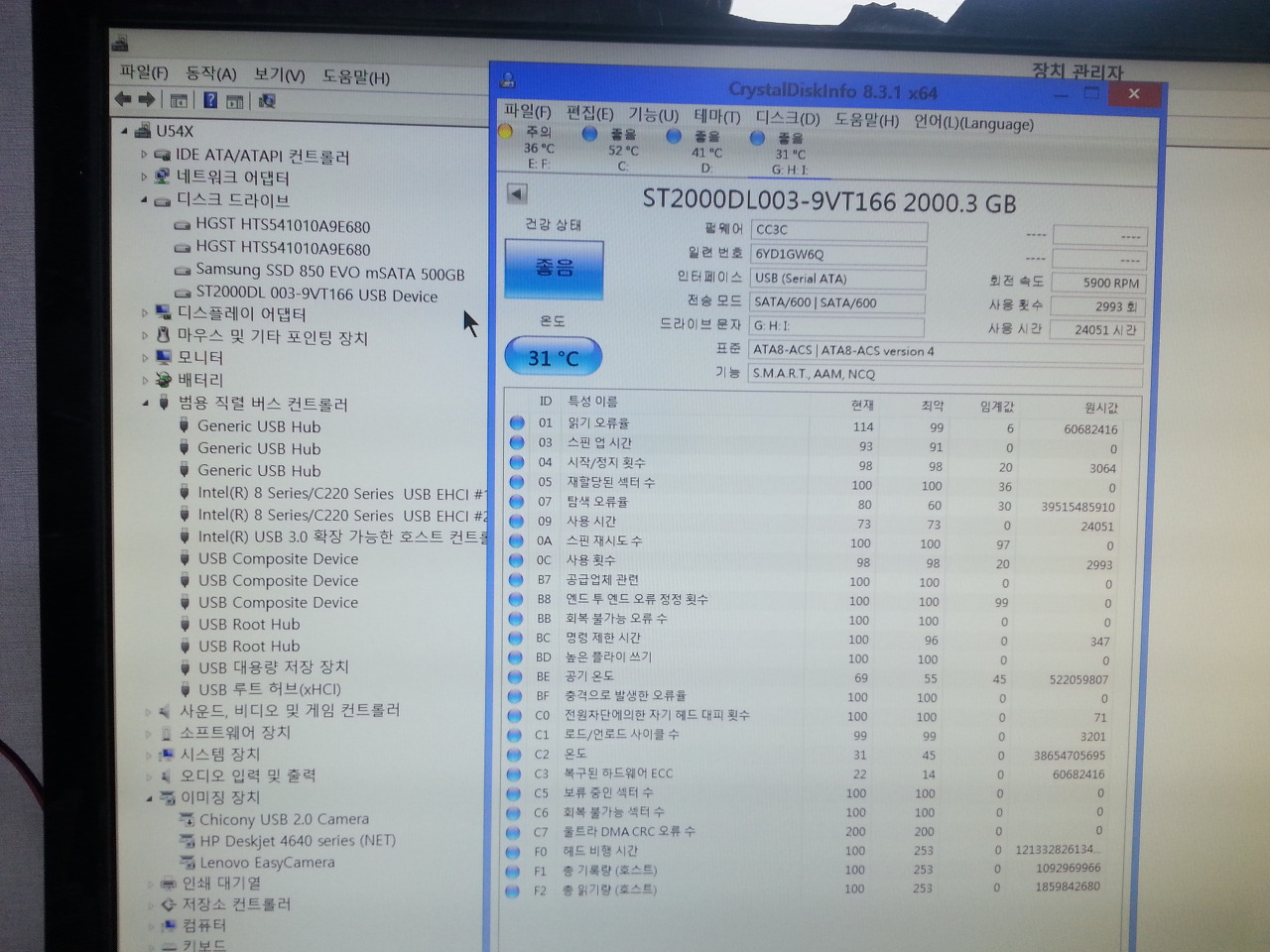

PCB를 모두 조립 하고 최종 인식 확인을 합니다.











시게이트 2TB HDD의 패턴복원 및 커넥터 교체 작업이 완료 되었습니다.
