강민*님 마이크론 MX500 1TB SATA커넥터 수리

11일 메일이 옵니다.





꺾임 및 파손 정도가 경미 해 보여서,



저 상태로도 인식이 된다면

https://coupa.ng/cbdctM 이런 일체형 연장케이블로 연결해서 사용해도 된다고 답장을 보냈는데요,



728x90



핀이 다 빠져 나왔답니다.



헉??





주말을 보내고 14일 발송 연락을 받았고

평소라면 15일 오후쯤에 도착 했었어야 하는데,



이틀이 더 지난 17일에 도착을 하였네요.





중국발 폐렴사태가 얼른 지나가길 바라는 마음 뿐....ㅜㅜ





이런..

박스포장좀 꼼꼼히 해 주시지........

박스 내부 중 일부가 비어있어서 박스 외부가 찌그러졌습니다.

이를 조금이나마 방지하고자 한다면 구긴 신문지로 빈 공간을 채워야 합니다.











해외 직구품 같습니다.

국내 유통사 라벨이 제품박스에 붙어있지 않습니다.

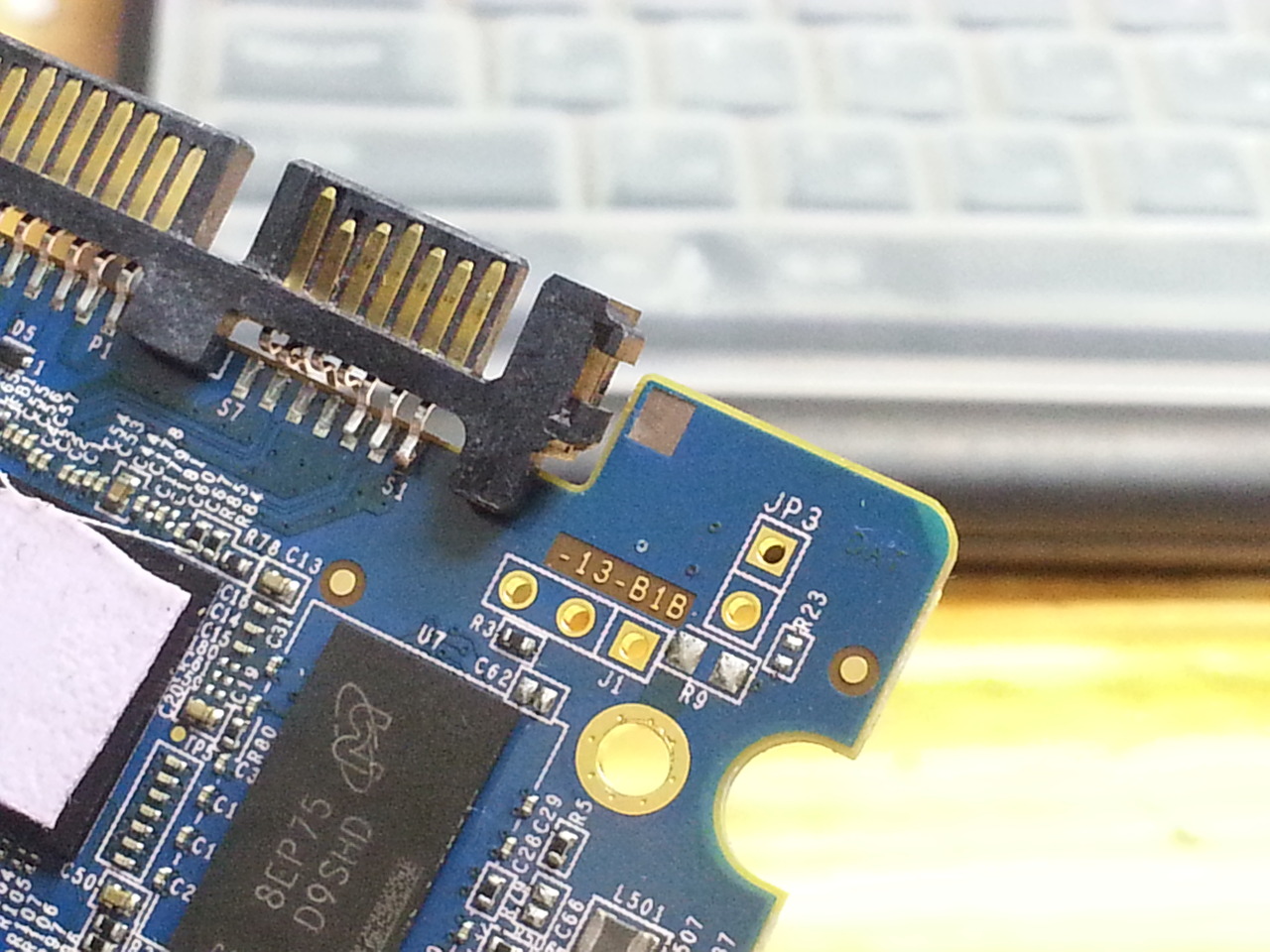

겉으로 보기엔 7번 GND핀만 조금 들 떴을 뿐,,

















특별한 이상은 없습니다.





그러나...

youtu.be/3XocYcOpF2g

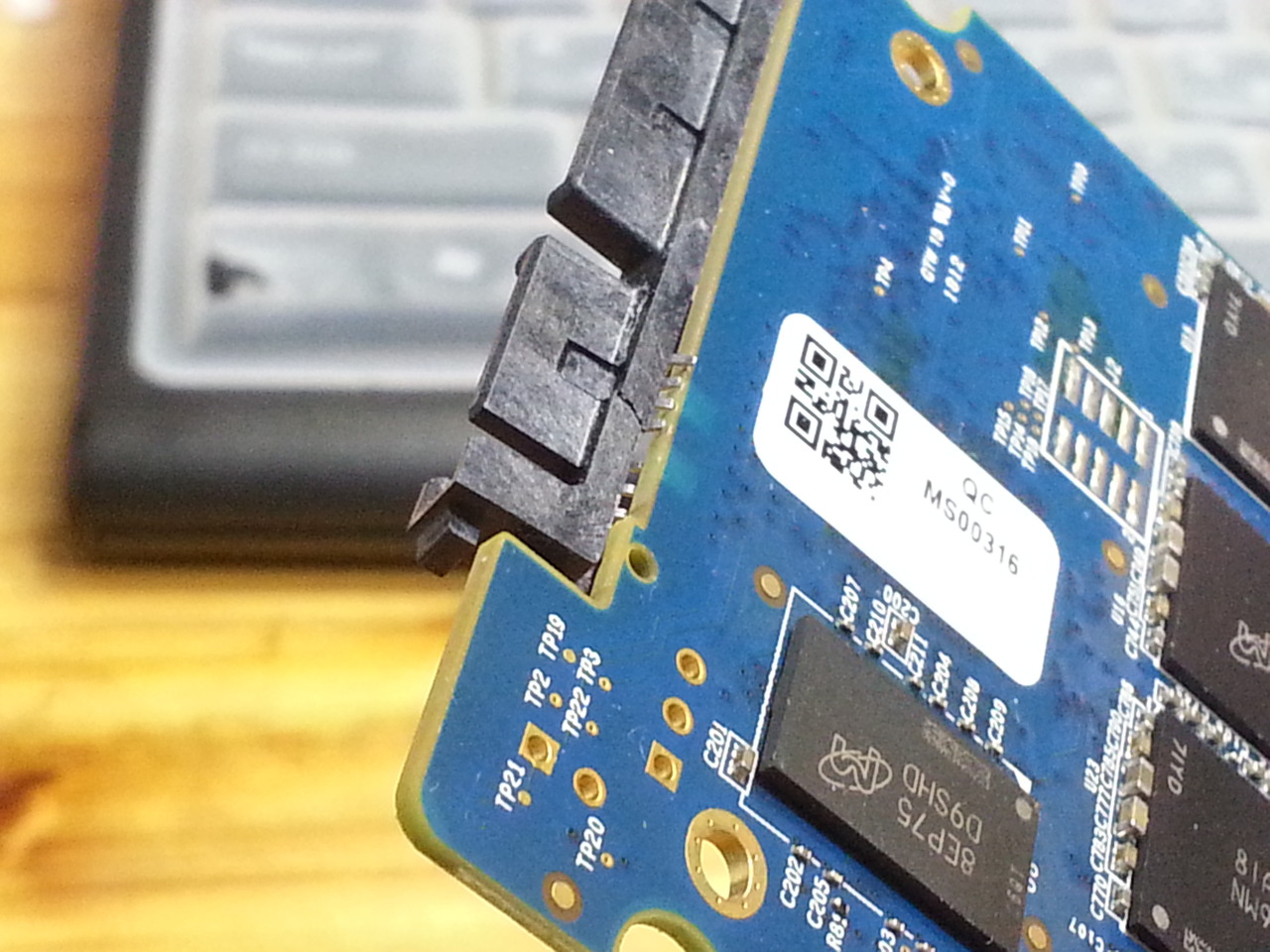

커넥터의 움직임 범위가 매우 큽니다.



USB to SATA를 연결 해 보았으나 인식 불가...







정확한 확인을 위해 분해를 합니다.









1번 GND패드는 아예 떨어진 상태.











오프셋 핀 패드도 떨어지고 없는 상태입니다.

오프셋 핀 자체는 외부로 빠진것 같네요.













1번~7번핀은 모두 떨어진 상태이고,

(7번은 패드 통채로)





5,6,7번 핀은 커넥터가 꺾이면서 떨어지기만,









1~4번 핀은 커넥터가 꺾이면서 아예 뒤로 젖혀졌습니다.



















정밀니퍼로 리드를 잘라 커넥터를 제거합니다.

이미 충격을 받아서 좌측 오프셋핀 패드가 떨어진 상태입니다.

(인두는 갖다 대지도 않음)











분화구 형태..-_-



-------------------------------------







blog.naver.com/micro_2/221256112345

김기*님 마이크론 MX500 500GB SATA 커넥터 수리기

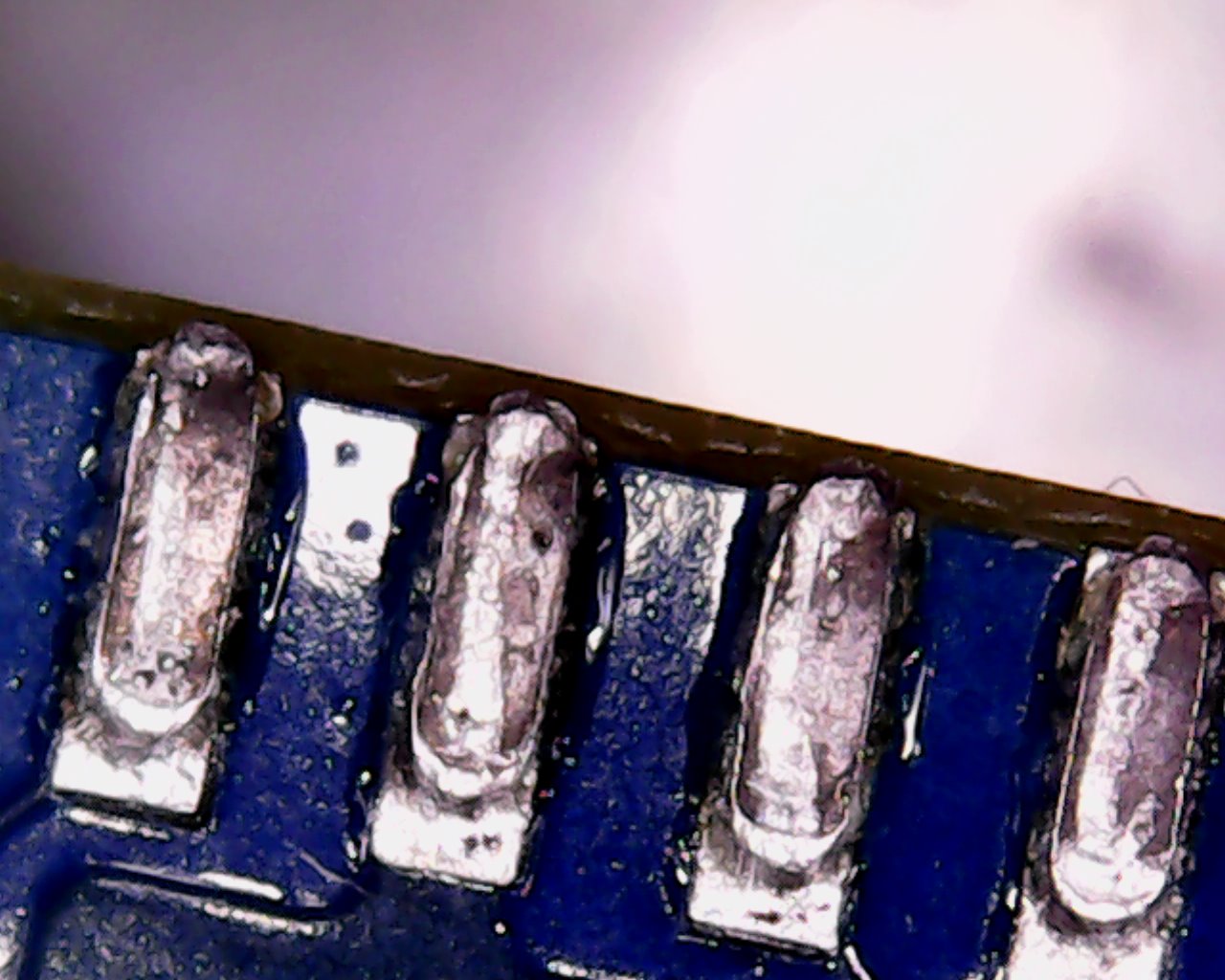

2018/04/18의 MX500 SATA커넥터 교체작업 중 일부 현미경 확대 사진,



-------------------------------------











젖혀져서 휜것 외엔 아주 깔끔하게 떨어졌습니다.

냉납입니다.(땜 불량)



저는 이런 상태를 두 번씩이나 직접 겪어보네요.



MX500 대 실망입니다.

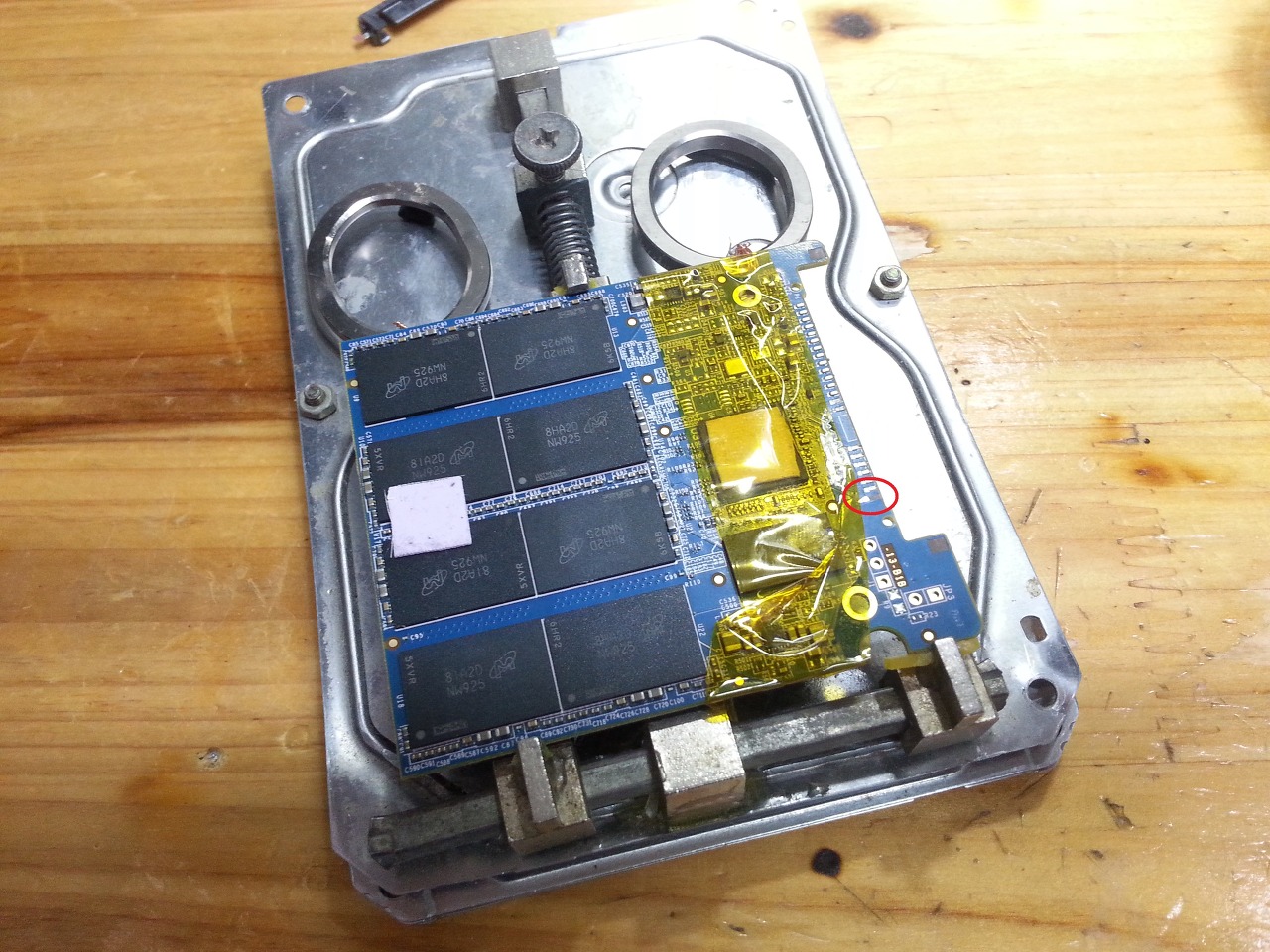

패드 자체가 없는 1번 GND위치는 인접한 솔더레지스트를 벗깁니다.

(GND는 여러곳이라 연결 생략해도 무방 함)











새 커넥터를 준비합니다.(좌측)

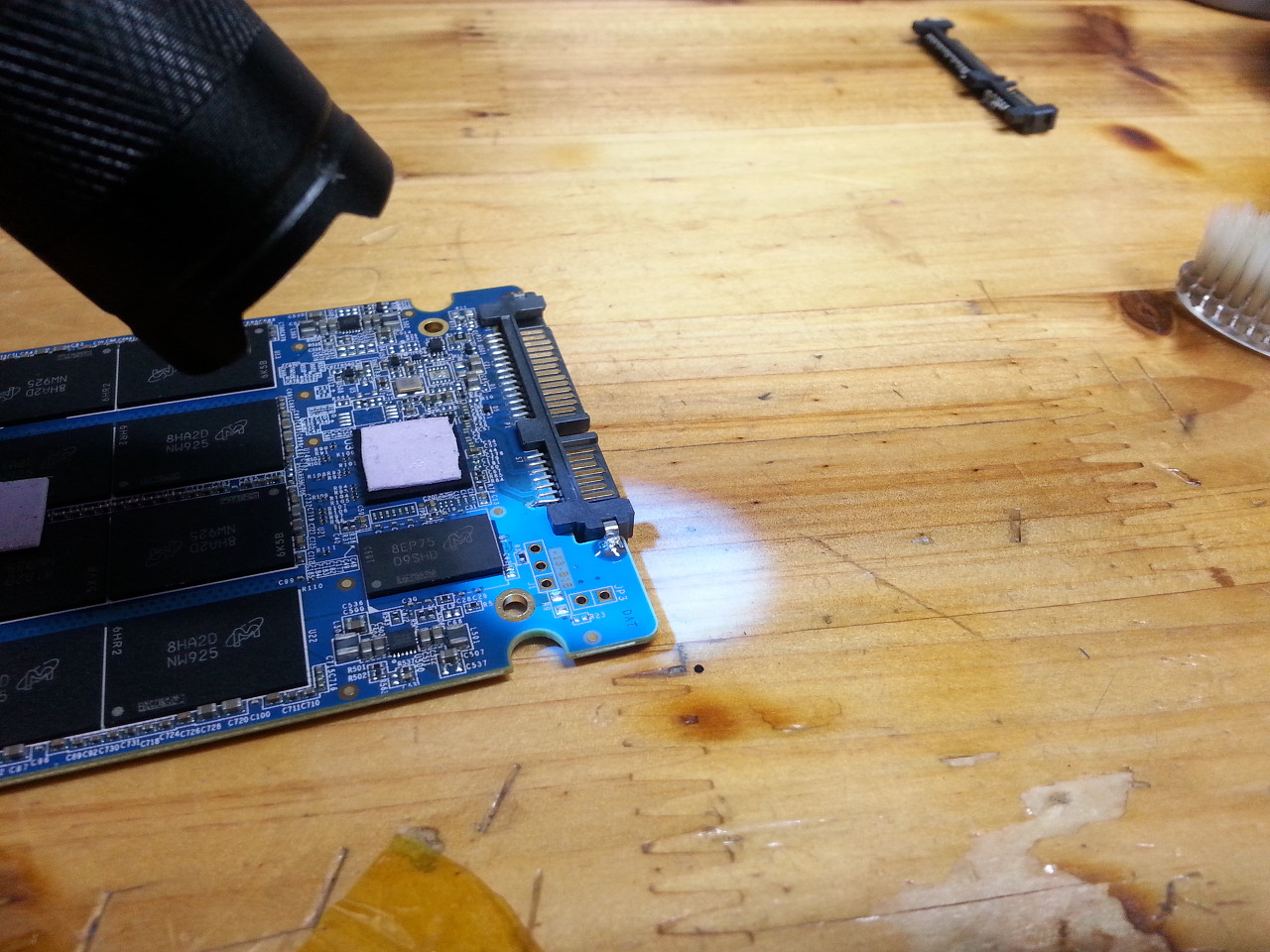

새 커넥터를 실장하고 세척 및 건조 과정을 거칩니다.

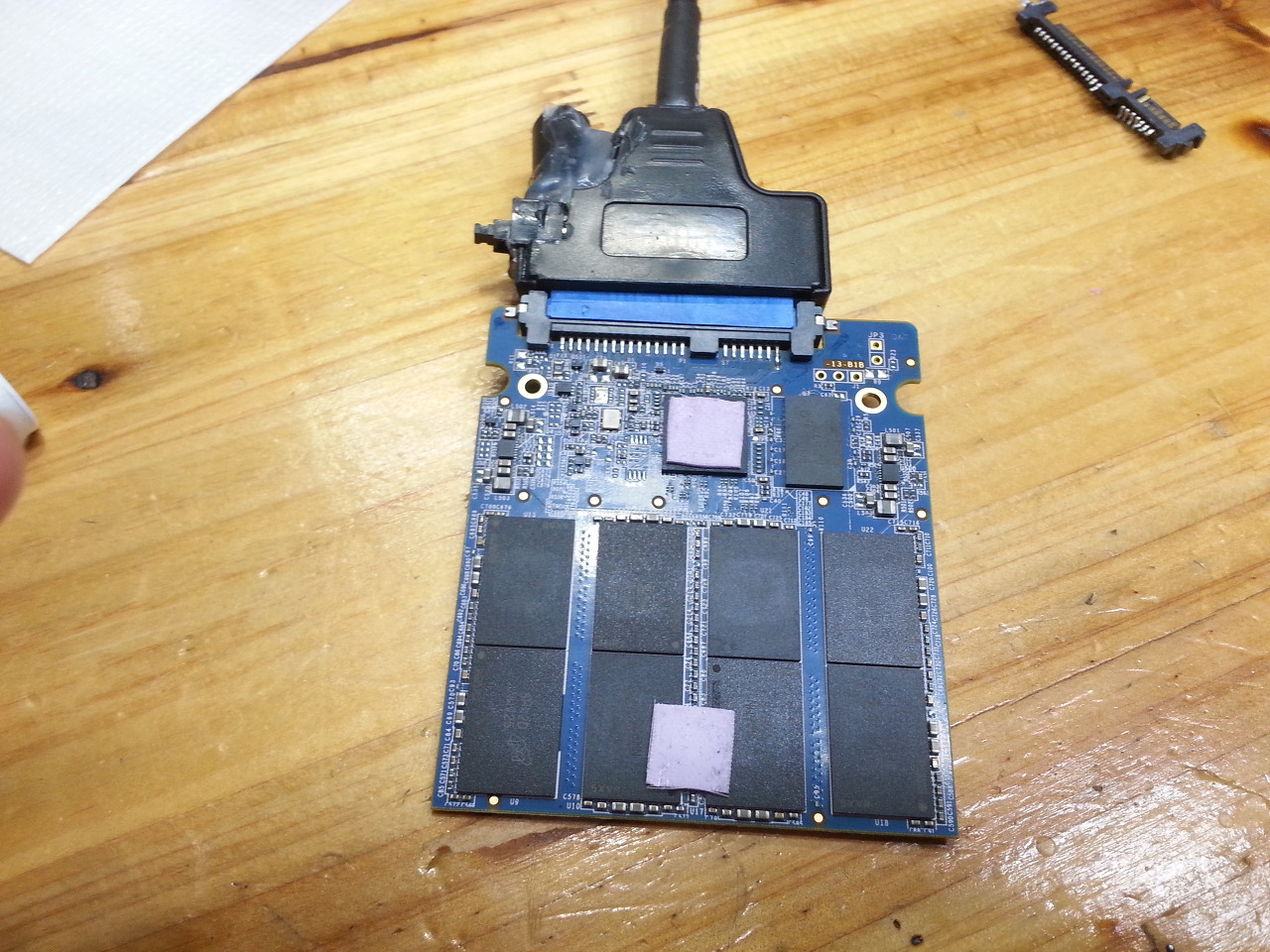

누드상태로 USB to SATA를 연결합니다.









MX500의 인식을 확인합니다.













오프셋 핀 역할을 전혀 하지못하니,

UV글루로 고정을 했습니다.











하우징 조립 후 최종 인식 확인입니다.











MX500의 SATA커넥터 교체가 완료되었습니다.

오프셋 핀이 제 역할을 못 하니, 조심히 사용하시길 당부 드립니다.



감사합니다.
