DDR3 8GB 메모리 골드핑거 이식 수리

엊그제 8GB 메모리 위치를 옮기려고 메인보드에서 뽑았는데..









헐...

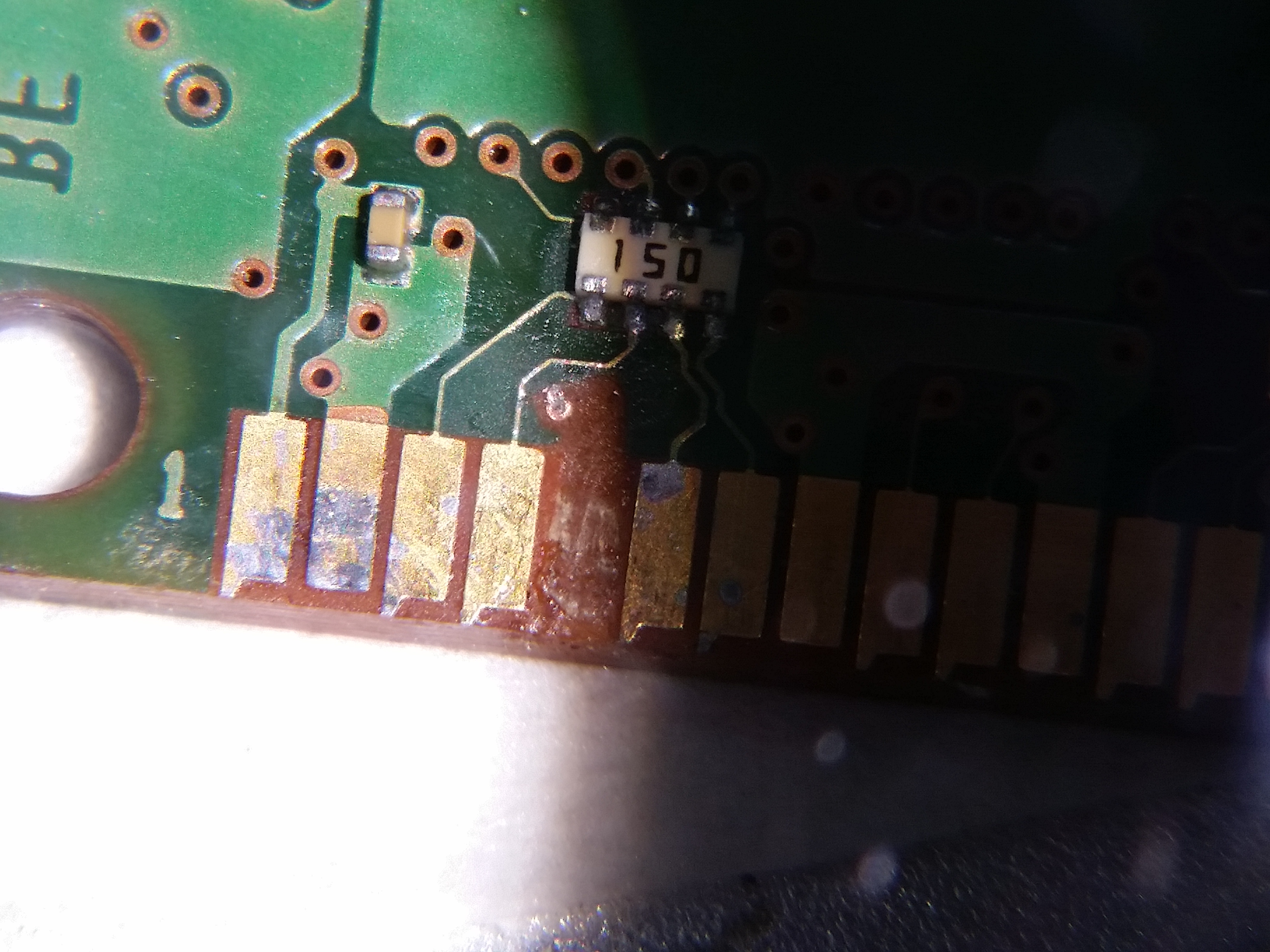

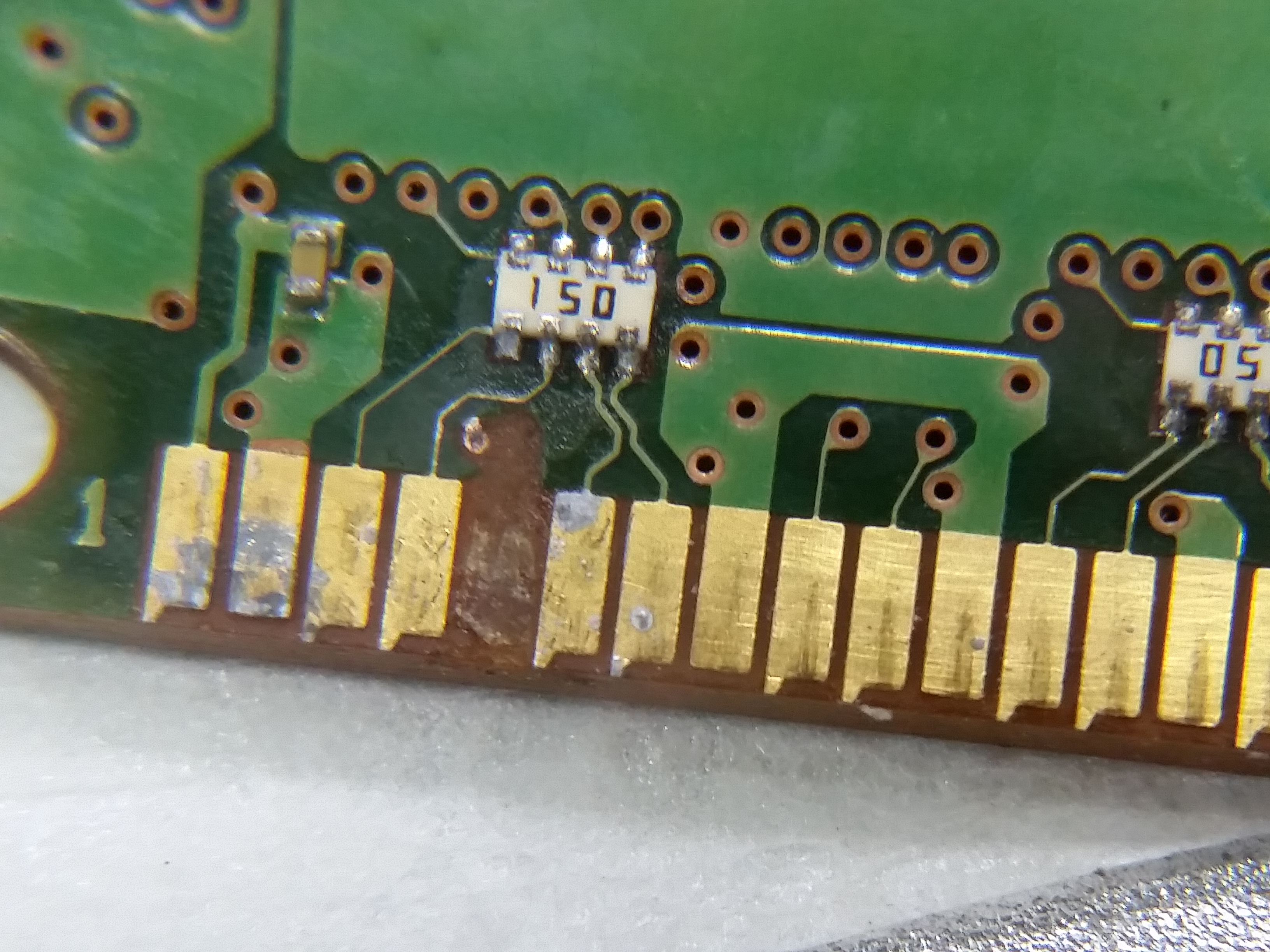

5번 골드핑거가 찢겨 떨어졌네요.



핀 맵을 보니 Vss인데,

2번, 8번, 11번 핀도 Vss라 공통인데 부팅이 안 됩니다.

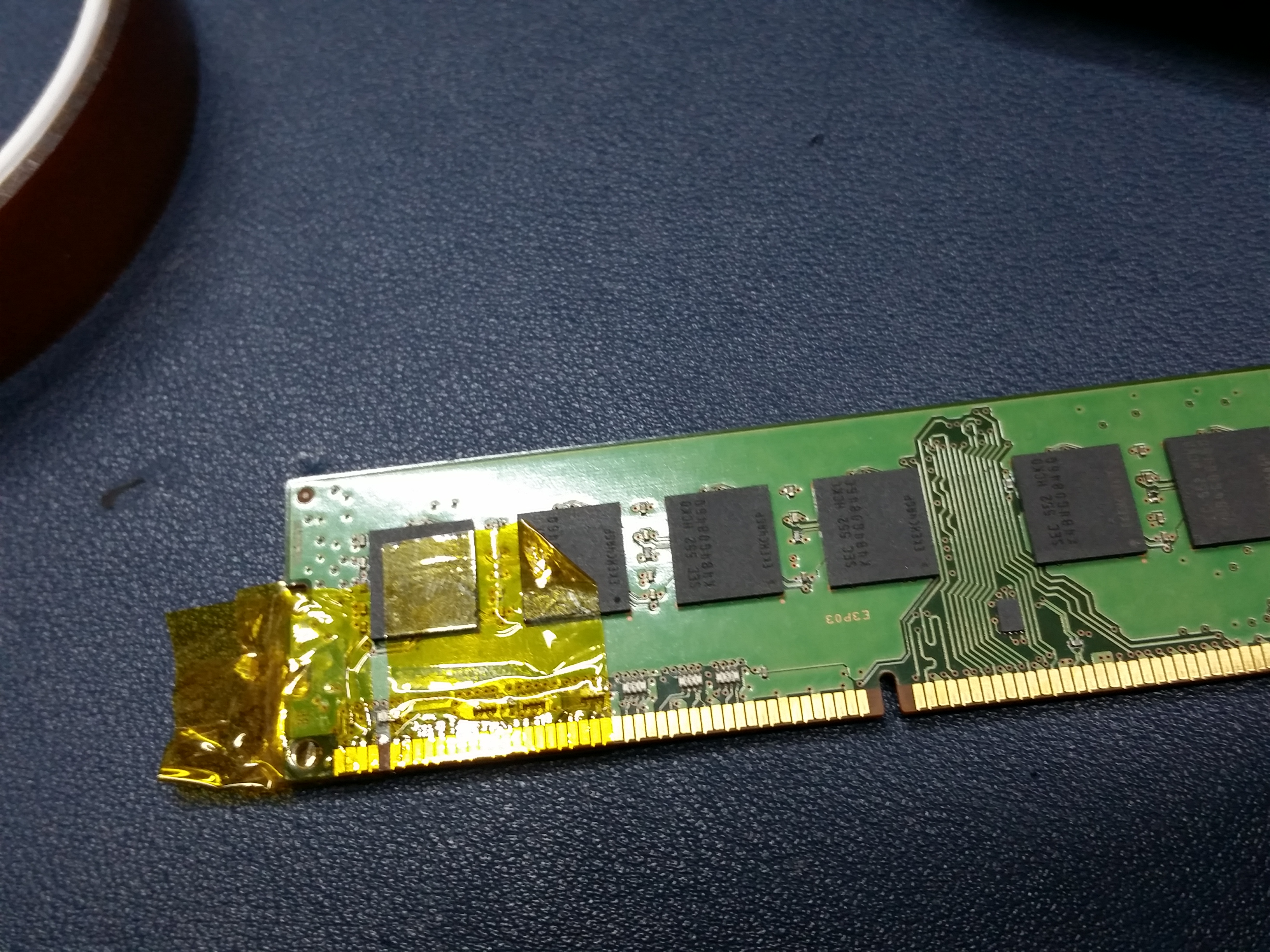

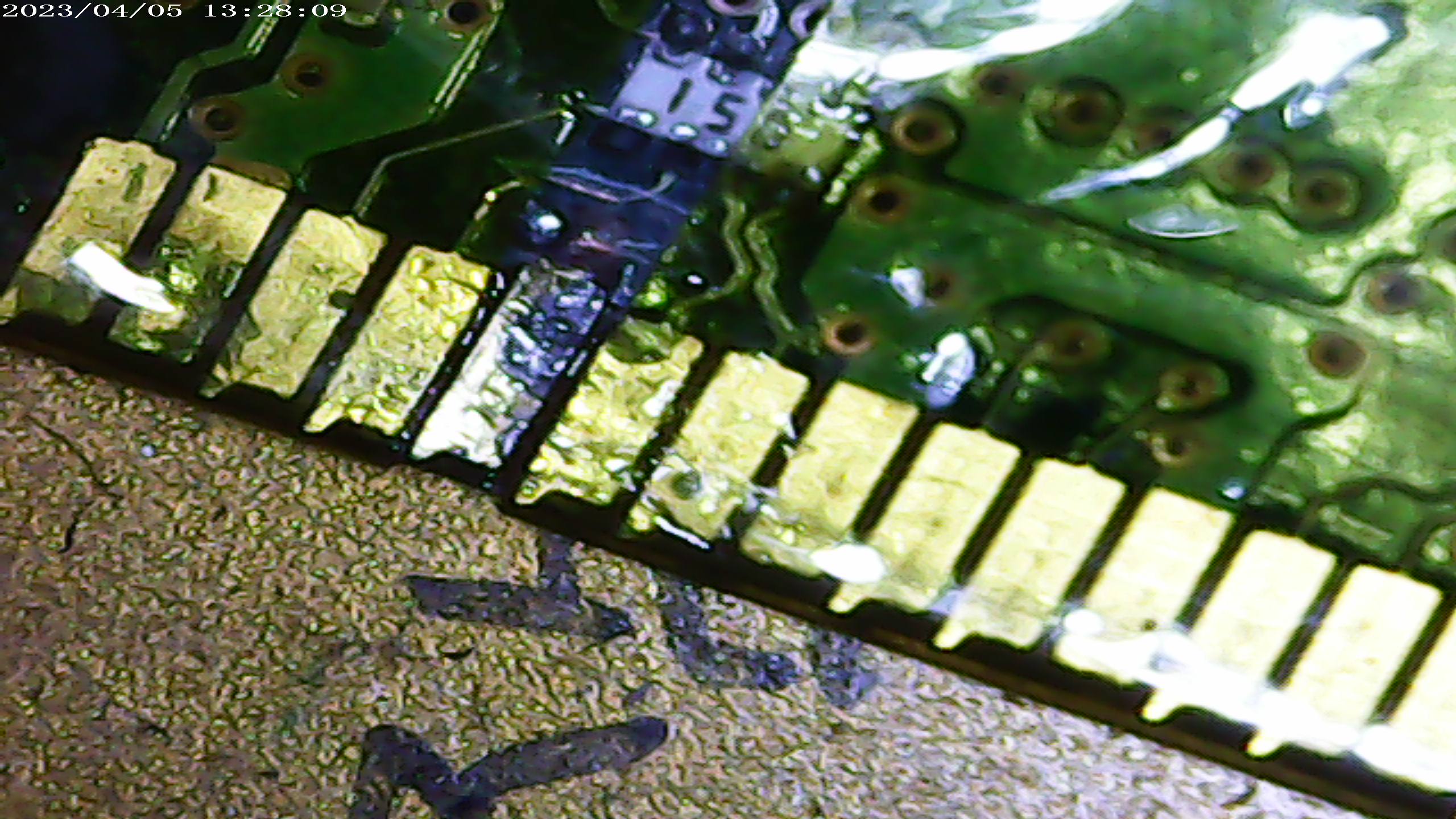

보수해 줄 부분 마스킹

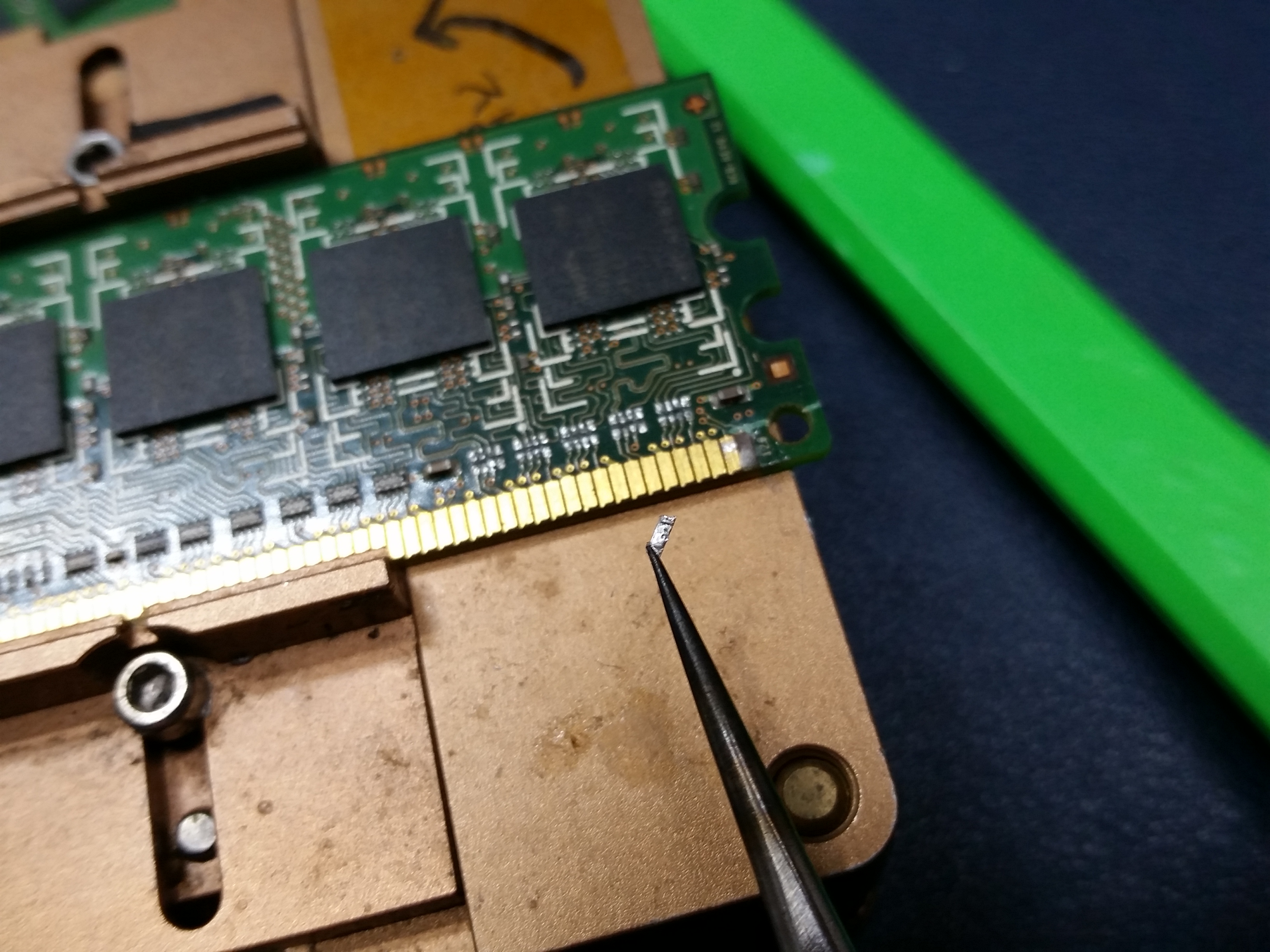

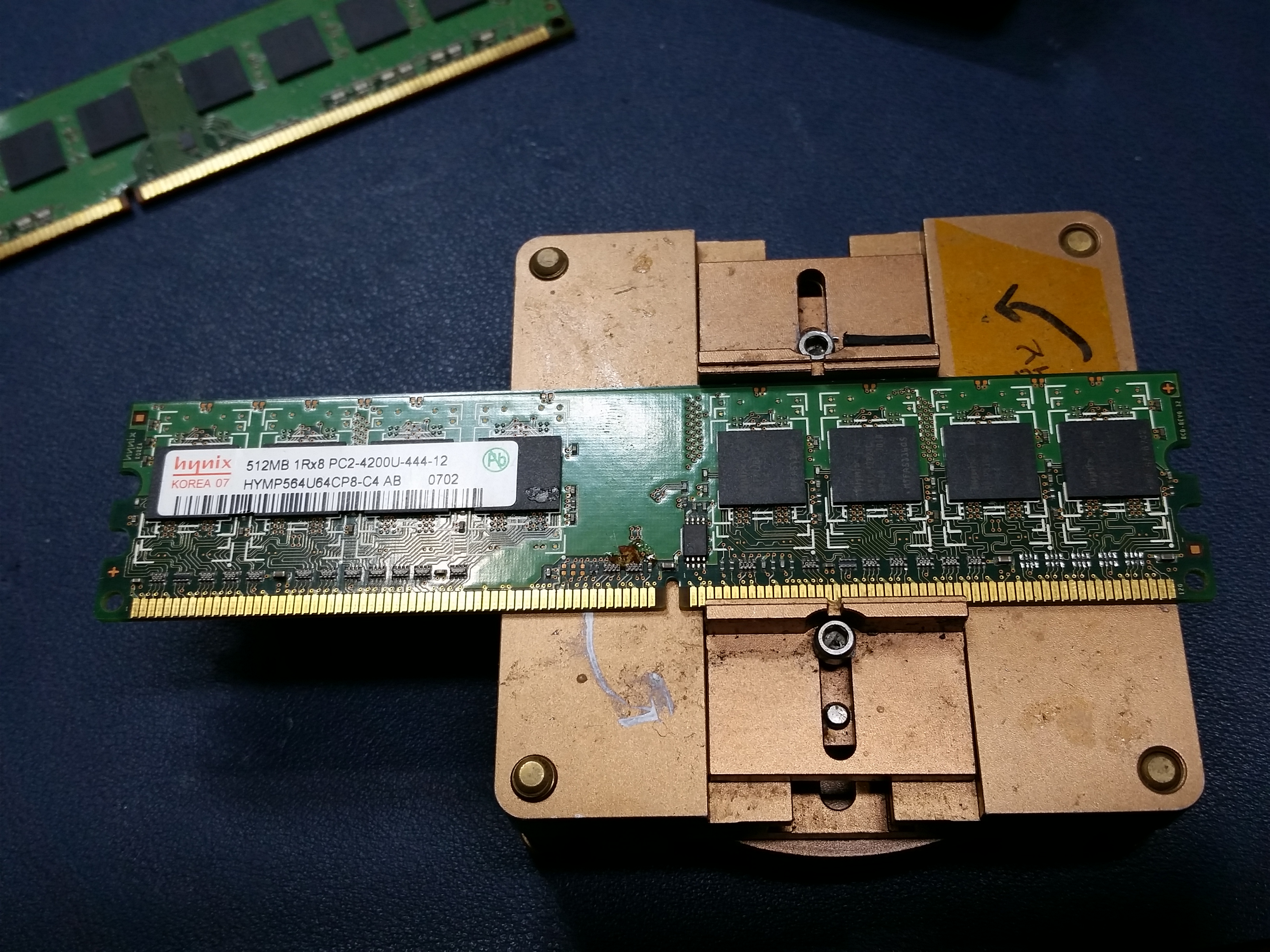

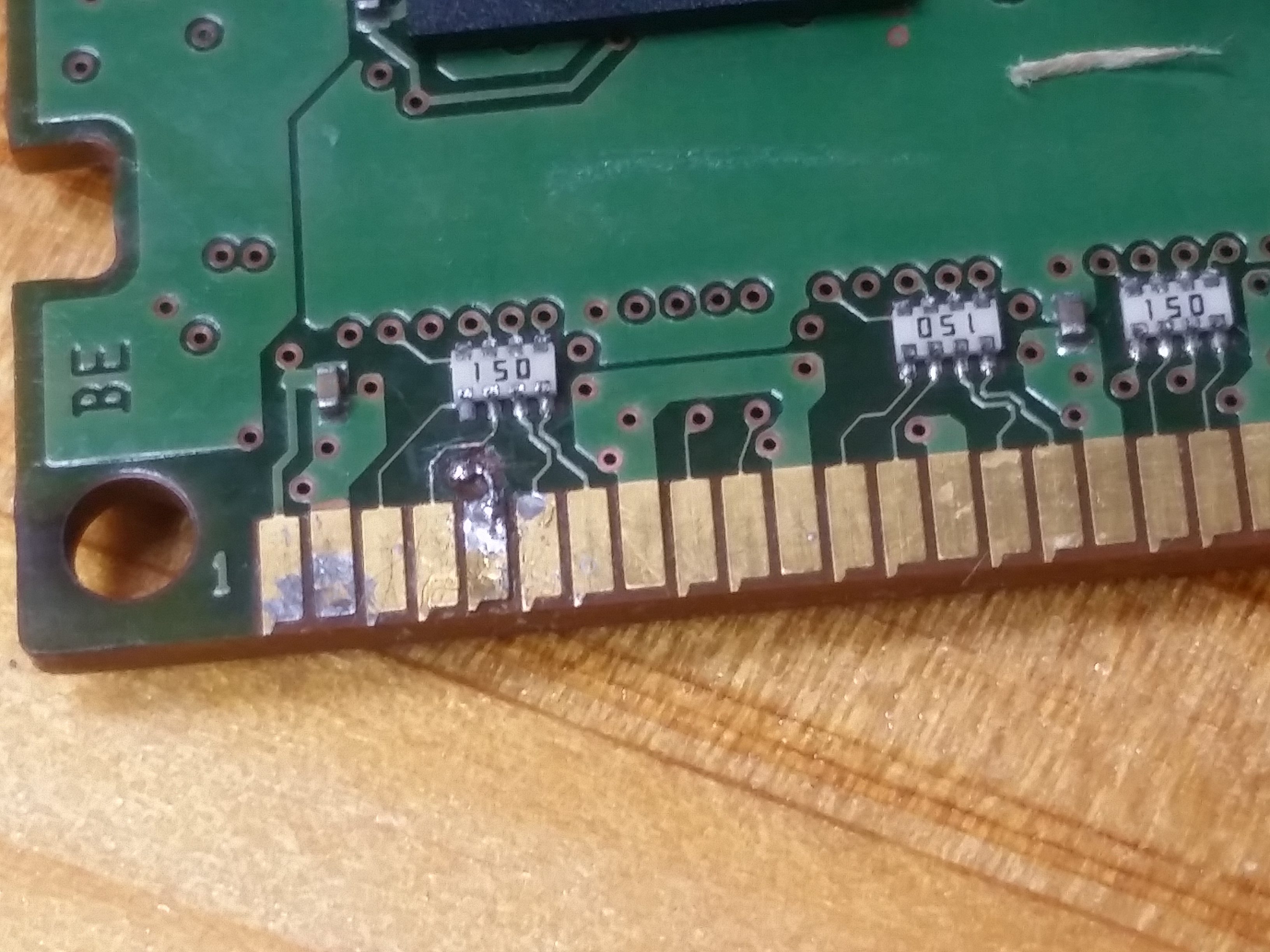

DDR2 메모리에서 골드핑거 하나를 적출합니다.

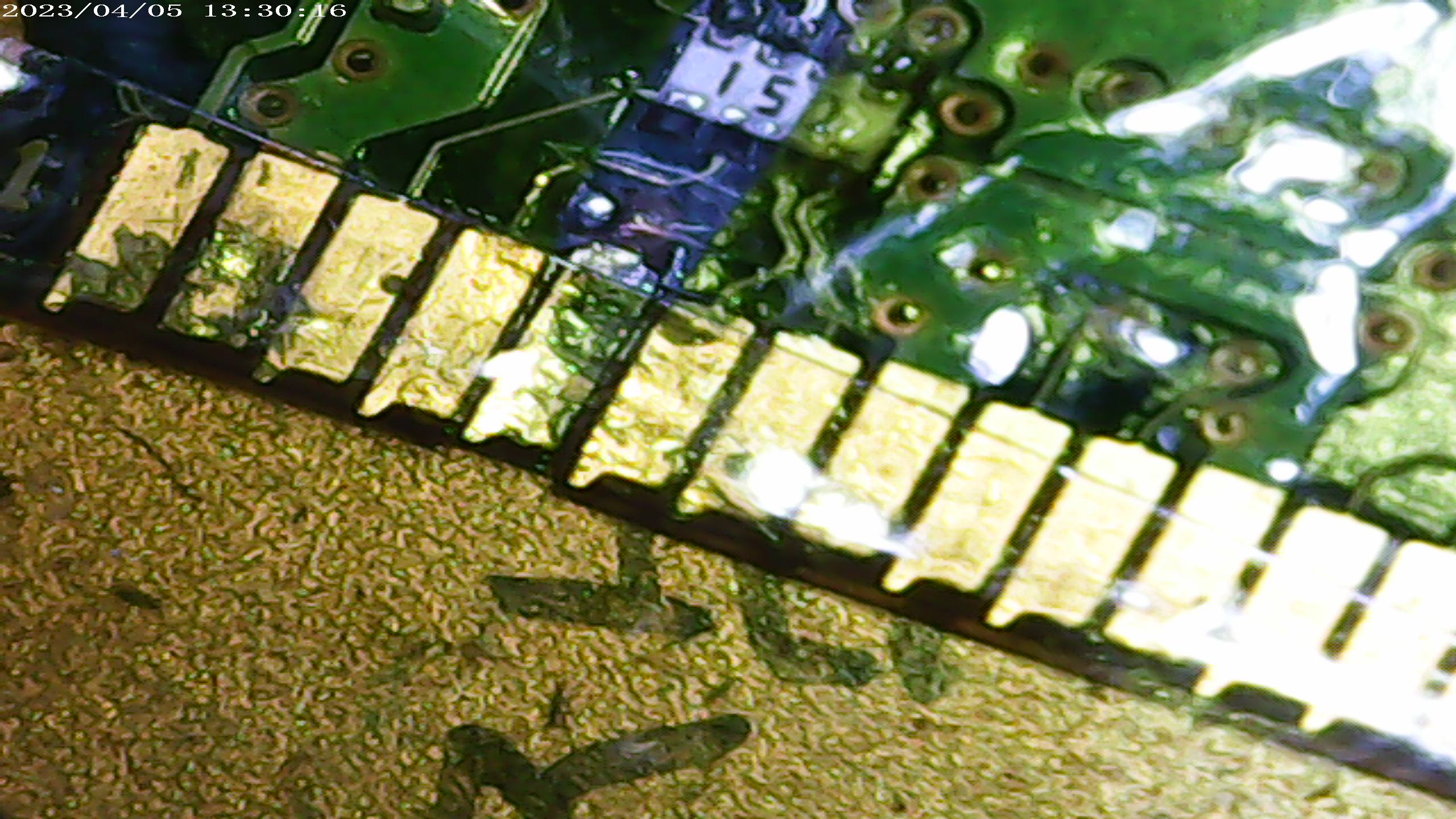

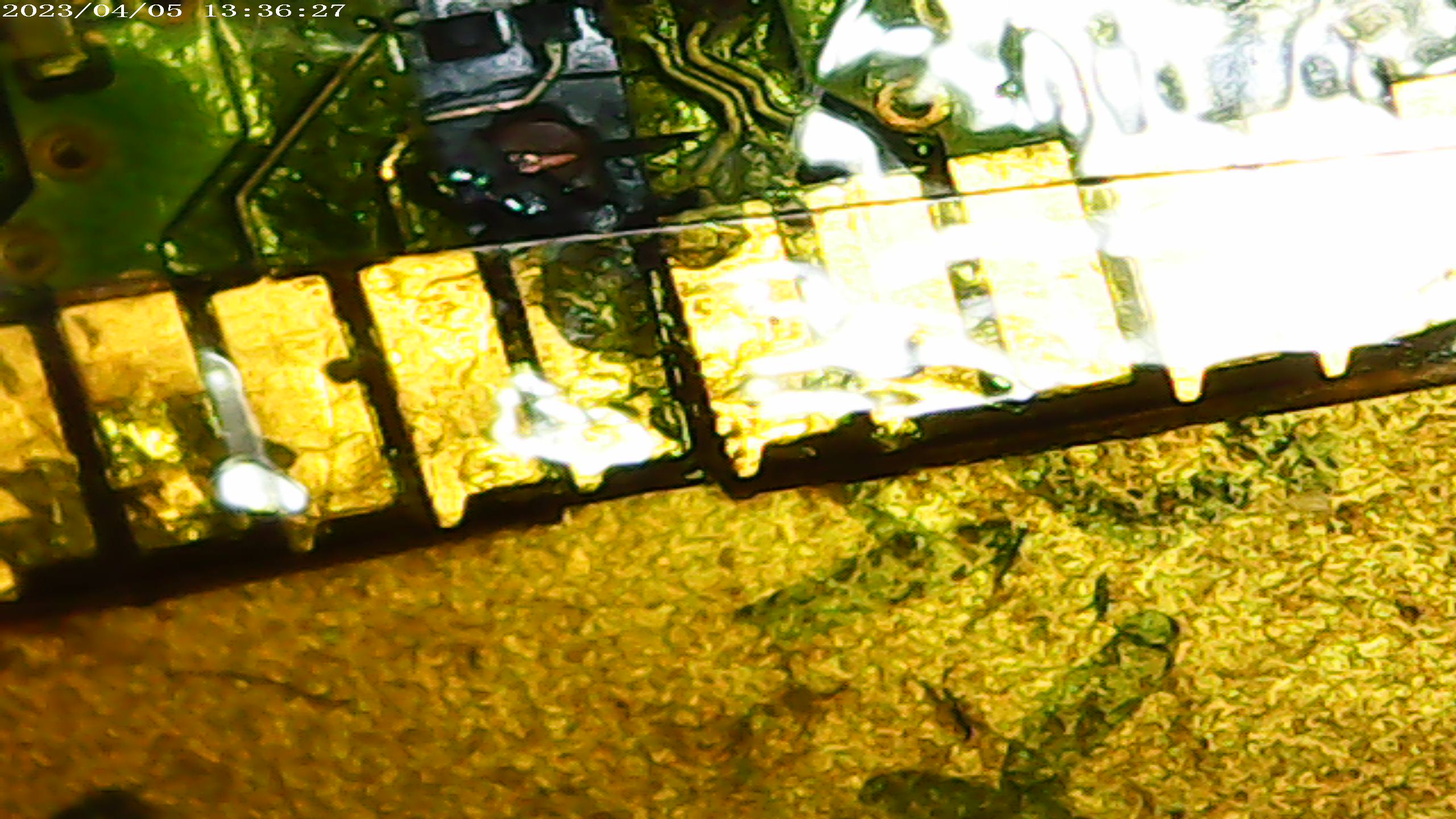

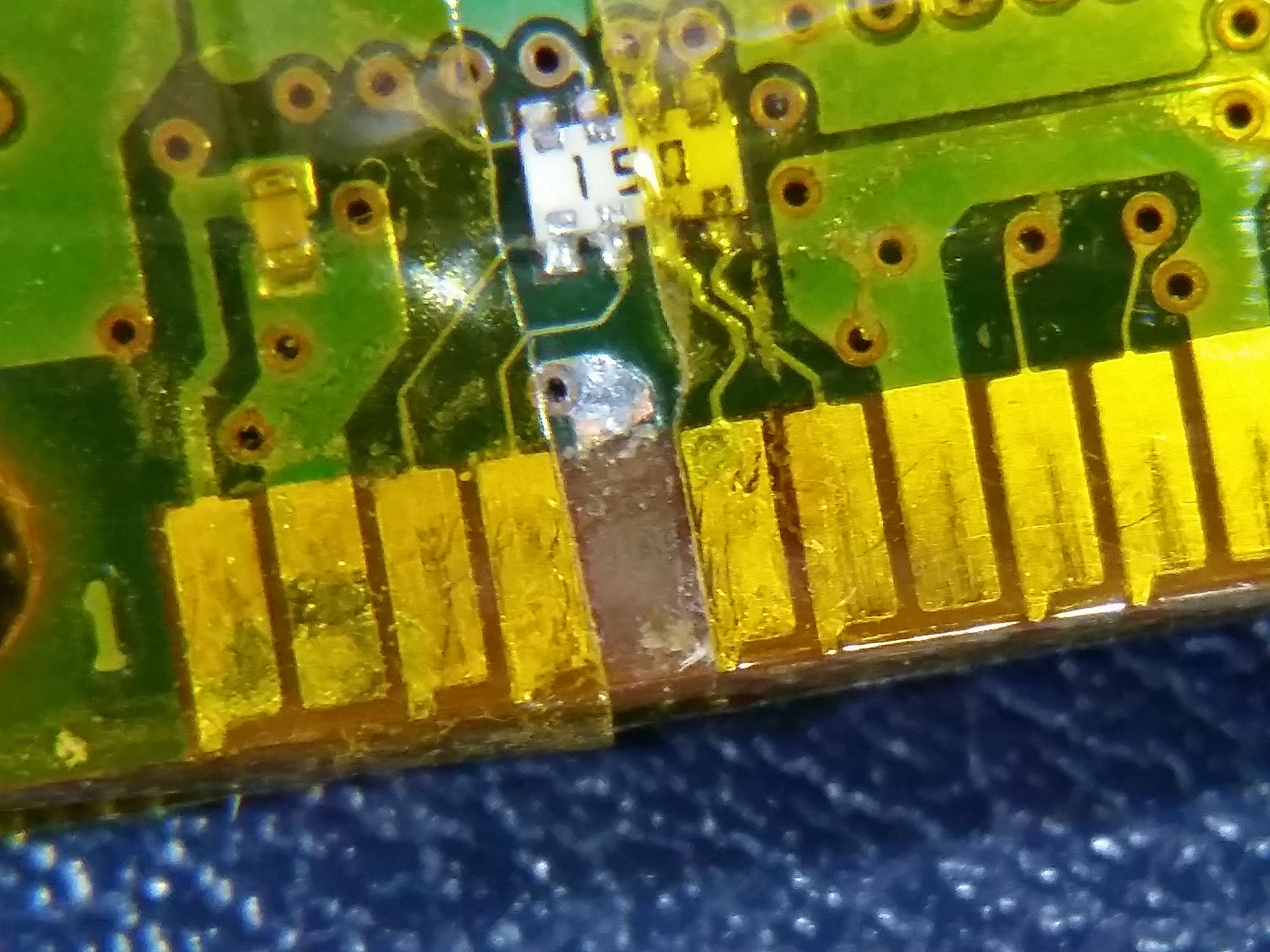

골드핑거 이식 후







남아있는 패드 부분에 과납처리하여 잇습니다.

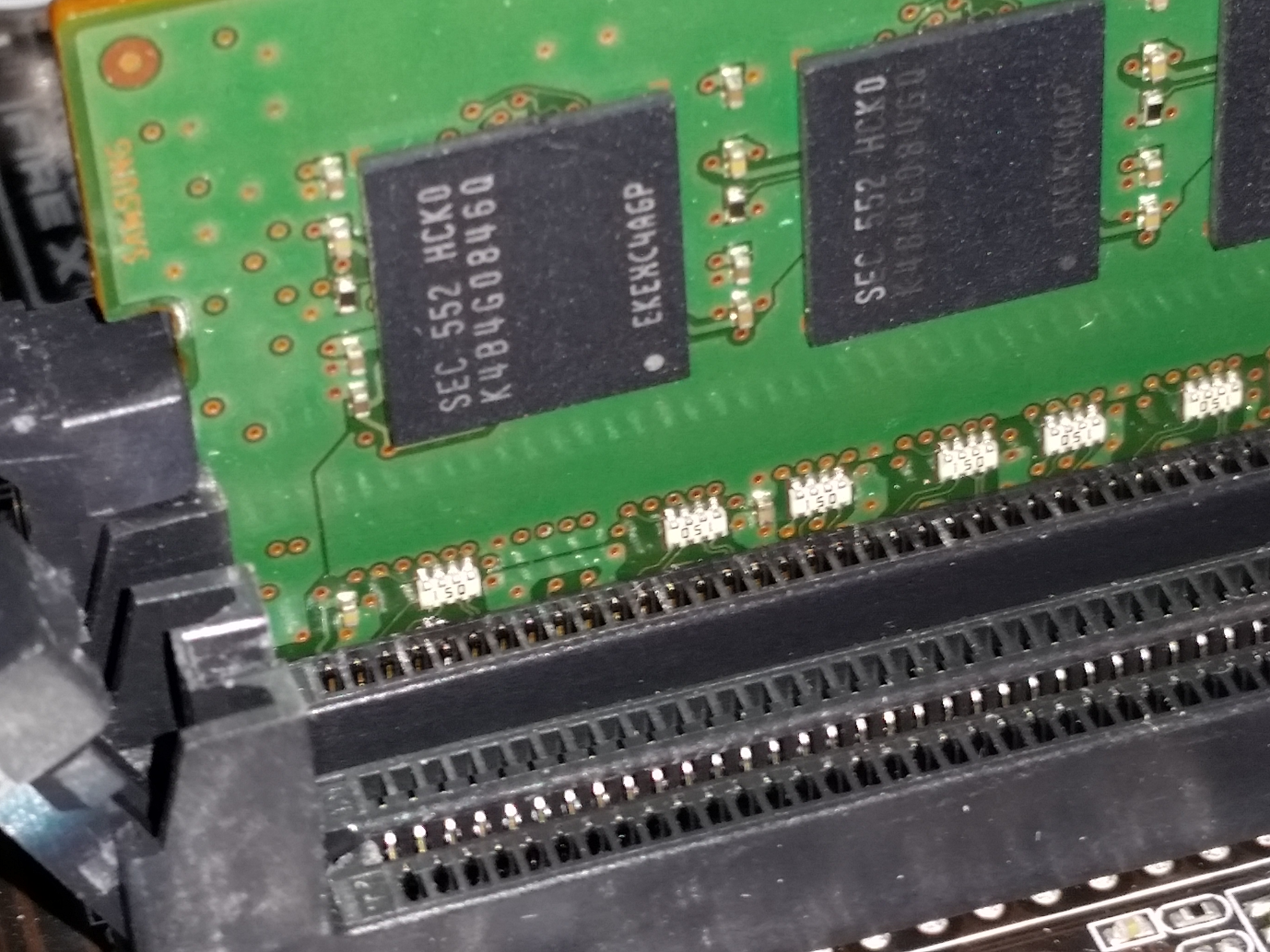

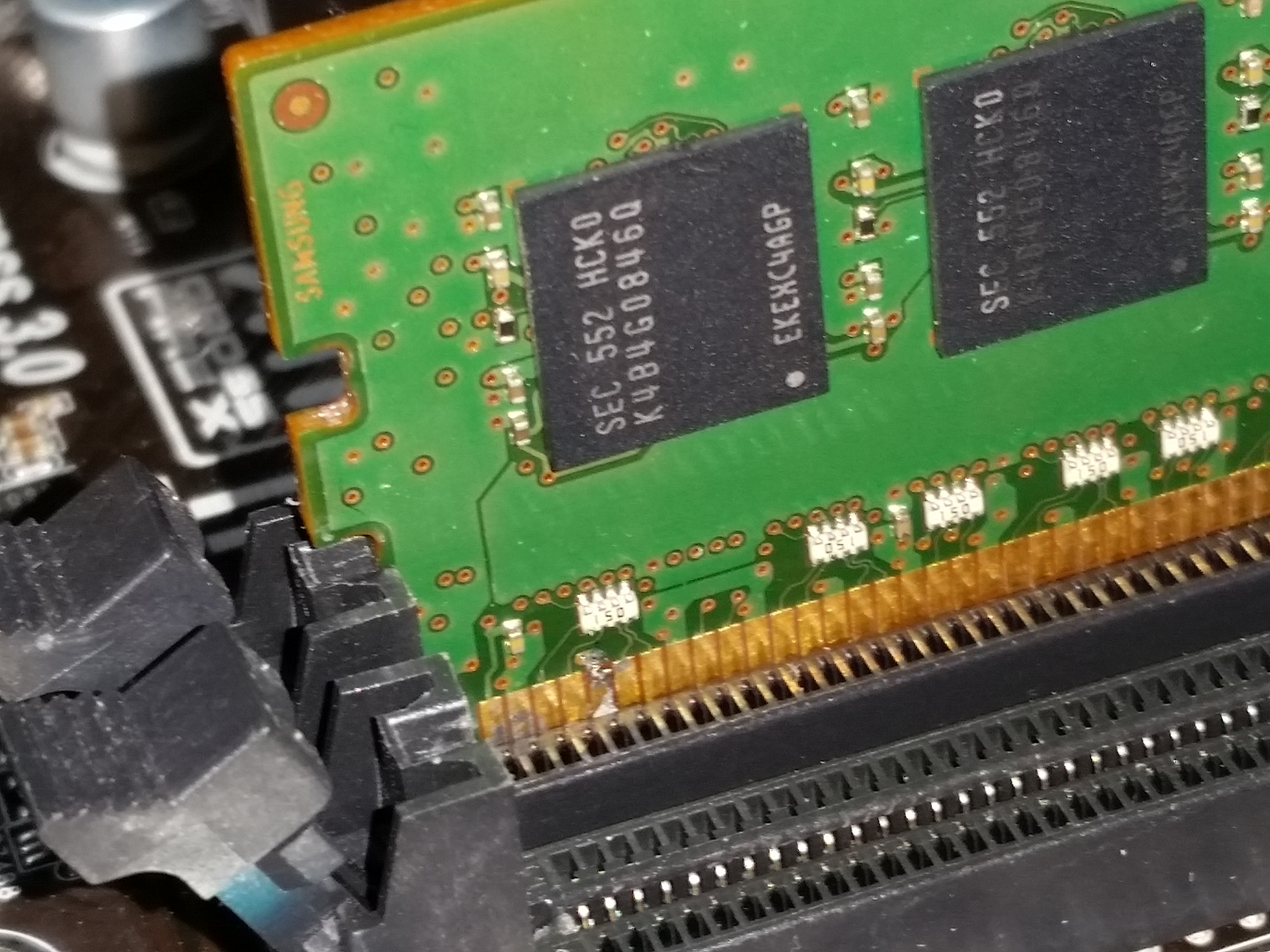

메인보드에 삽입..

두구두구...







부팅 안 됨......ㅠ

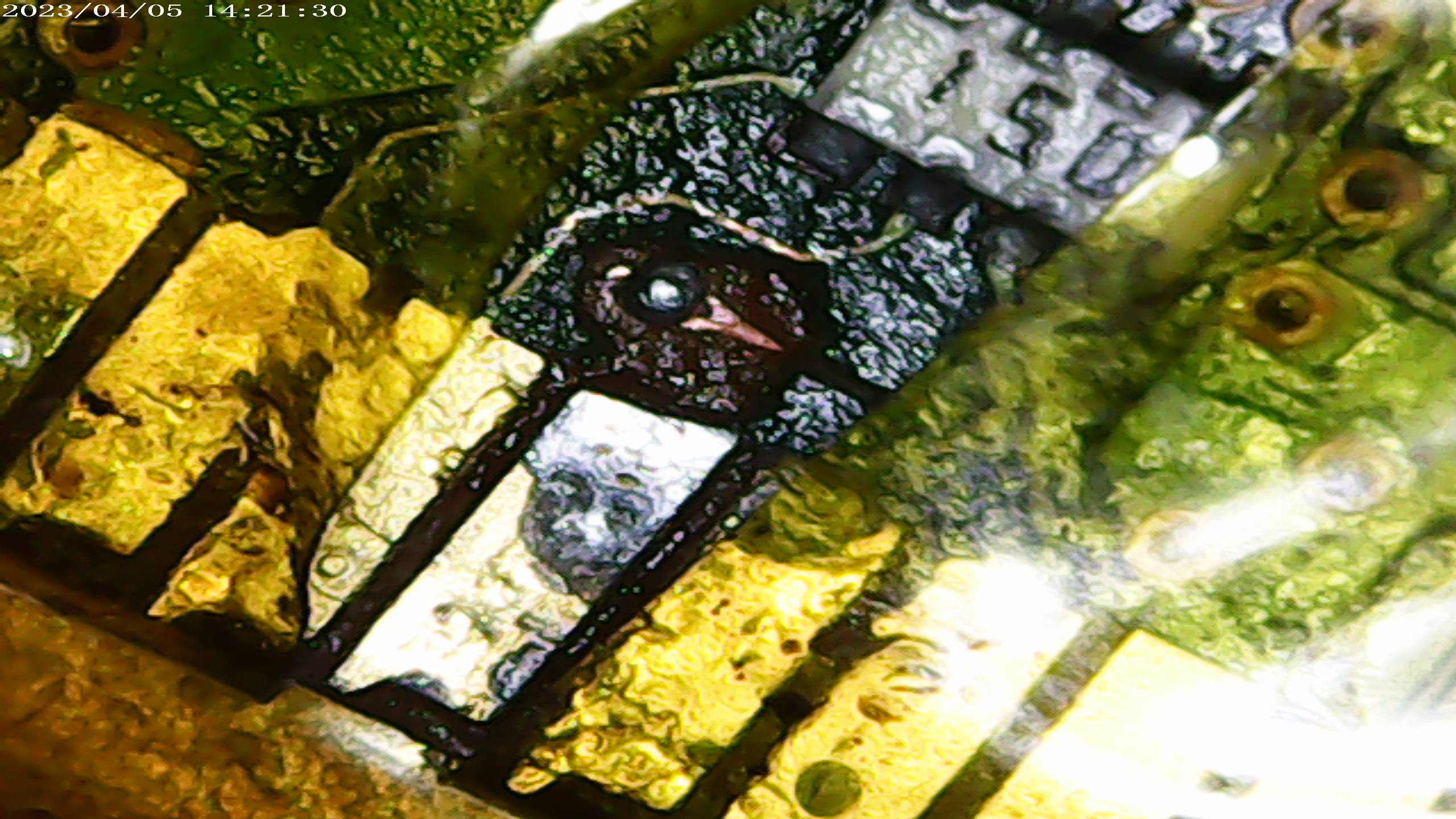

메모리를 빼 보니 비아홀만 남기고 홀랑 뜯겨버렸습니다.

연결은 잘 되었단 의미이고, 본딩만 제대로 됐었더라면..........







728x90





비아홀에 무슨 짓을 해도 납이 붙질 않아서.....

볼납과 히팅건을 이용해서 납을 얹어주고요.









골드핑거를 추출해서

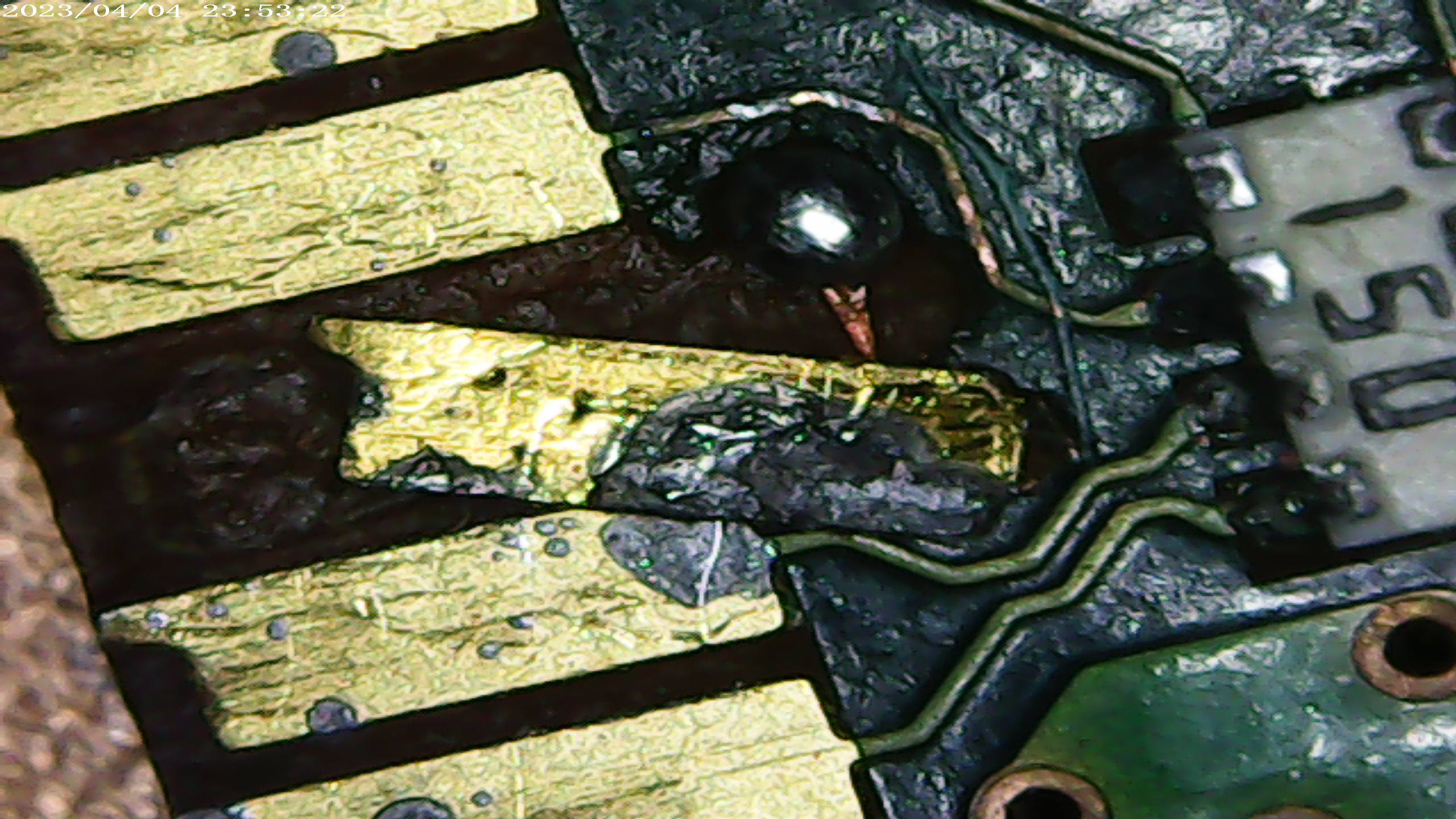

에폭시 본드로 이식 접합











에폭시 본드 경화 후

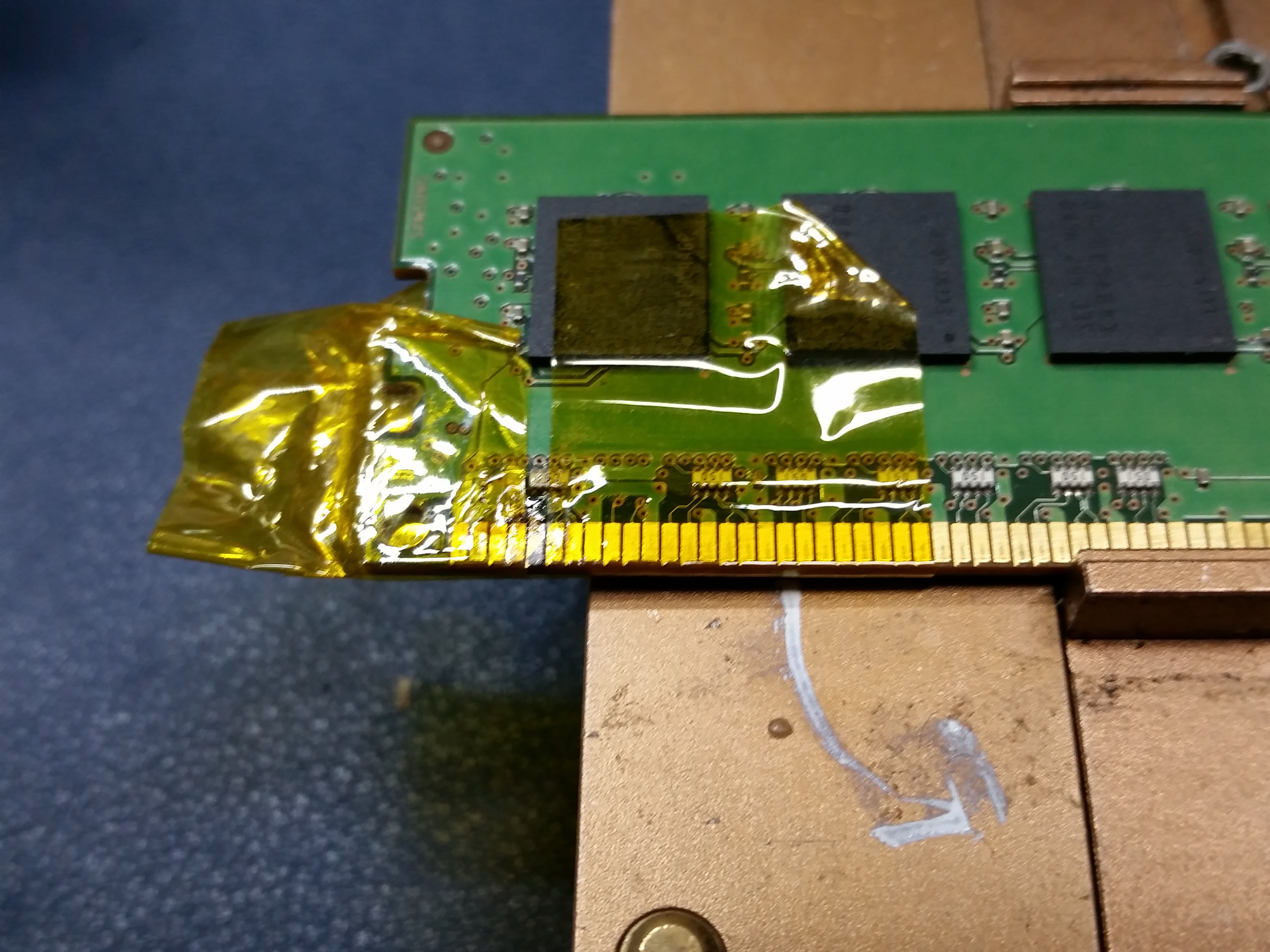

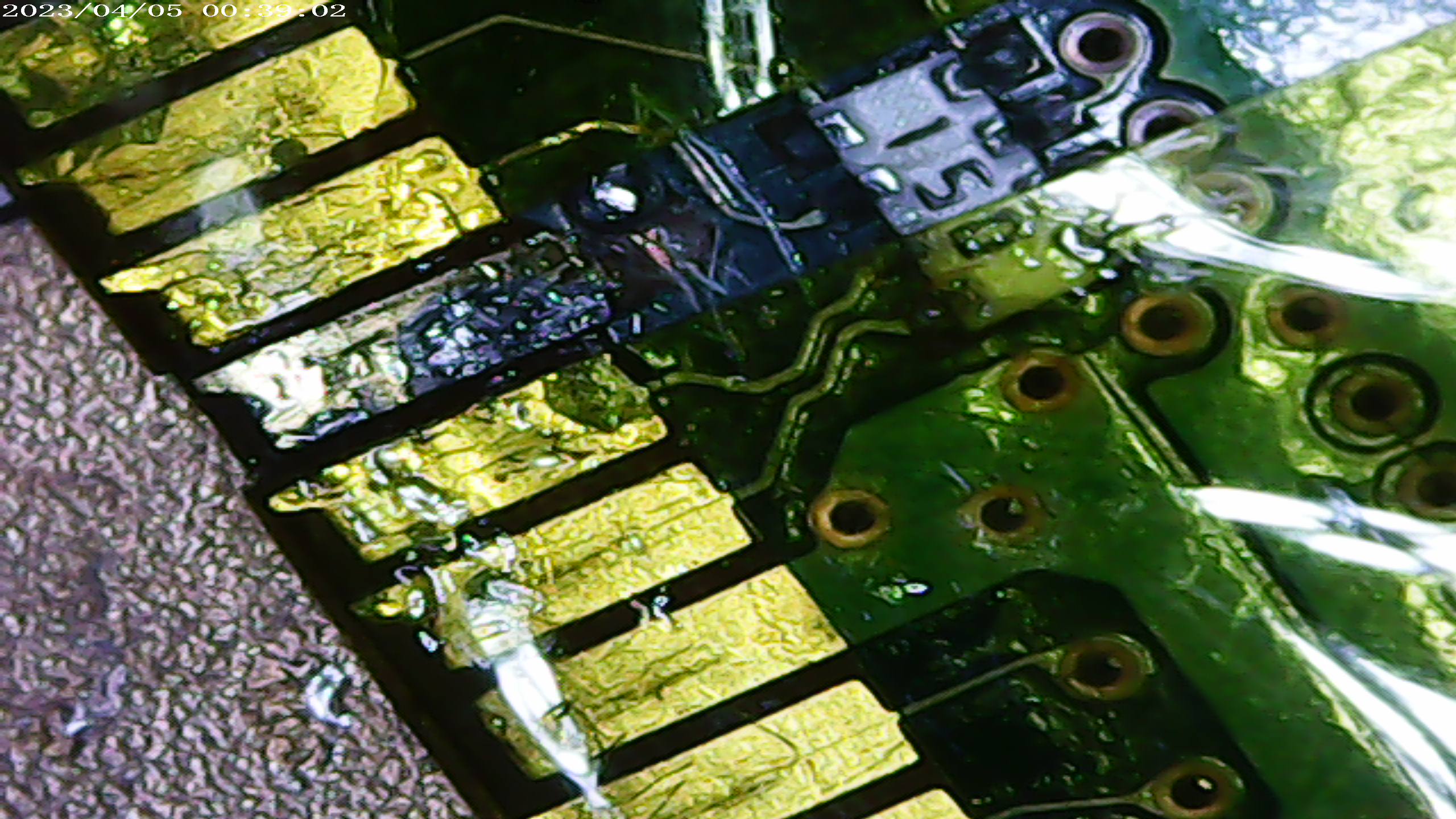

마스킹







납으로 이어줌









도통 확인







메인보드에 꽂아 봤으나 반응이 없음....













골드핑거는 붙어있으나,

땜 부위가 밀려 떨어짐..ㅜㅜ













납 붙이기가 더욱 어려워짐........

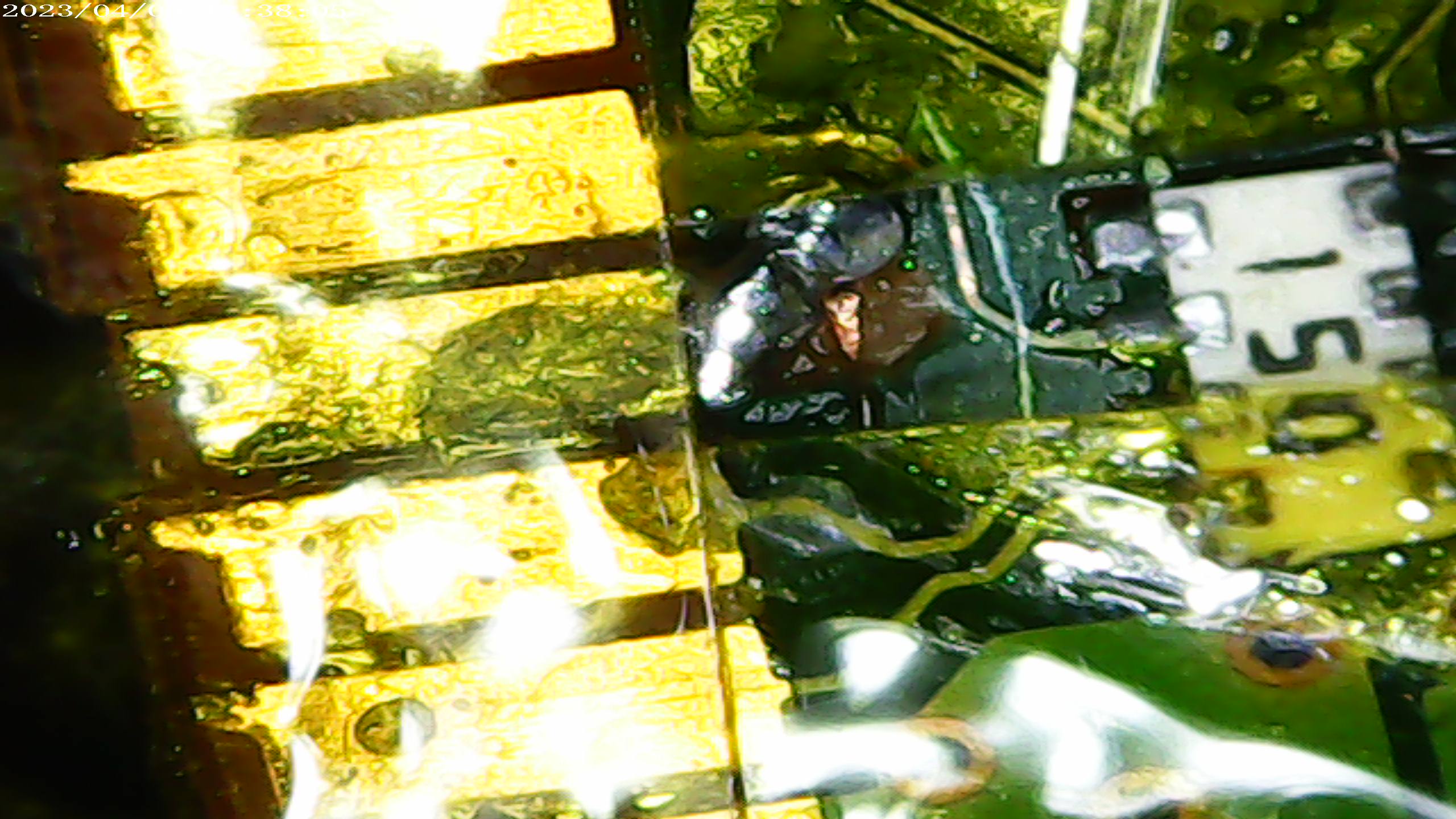

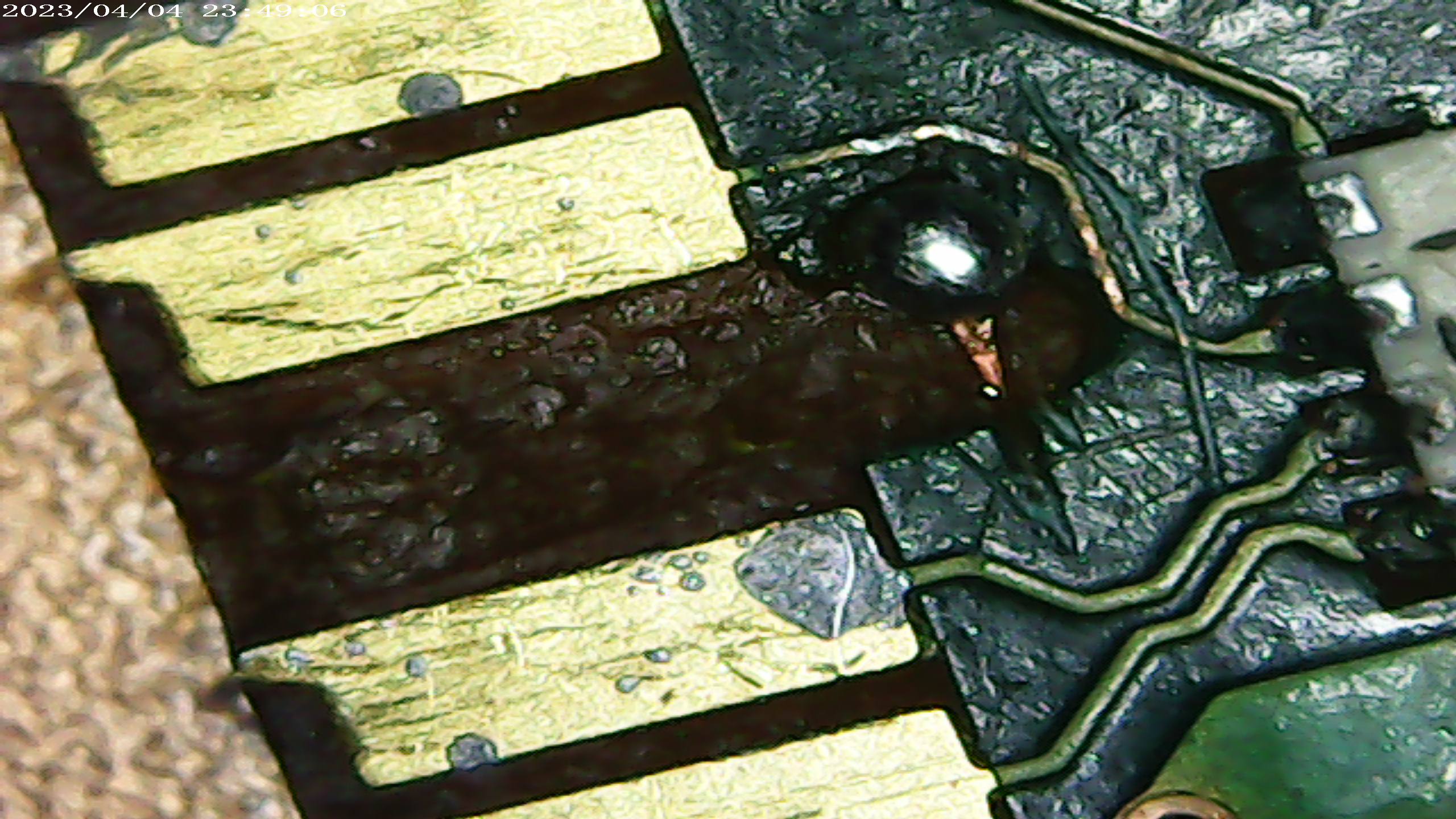

보다 깊게, 보다 넓게 파줌.







0.4mm 납볼과 히팅건을 사용하여 얹어줌.

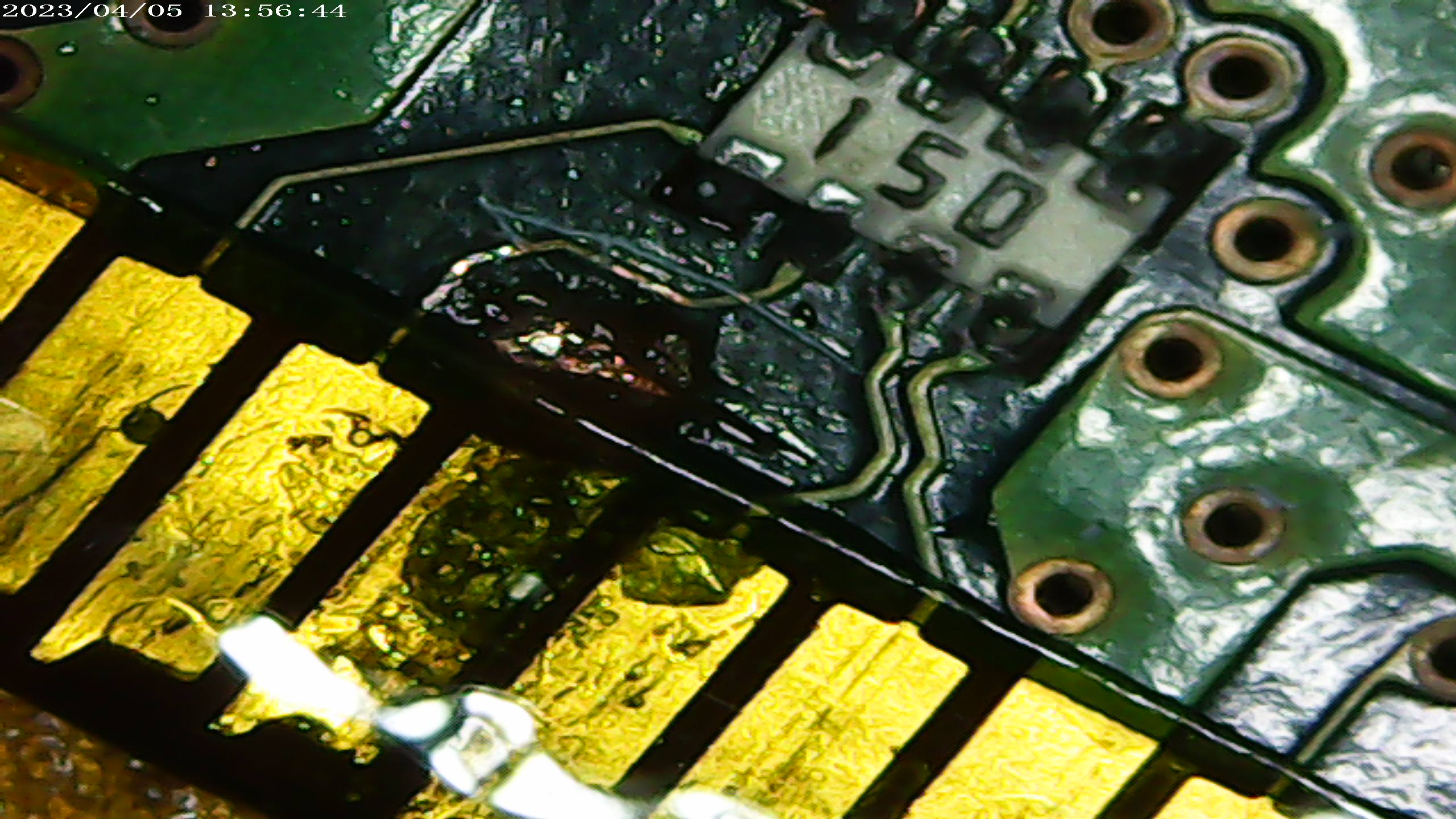

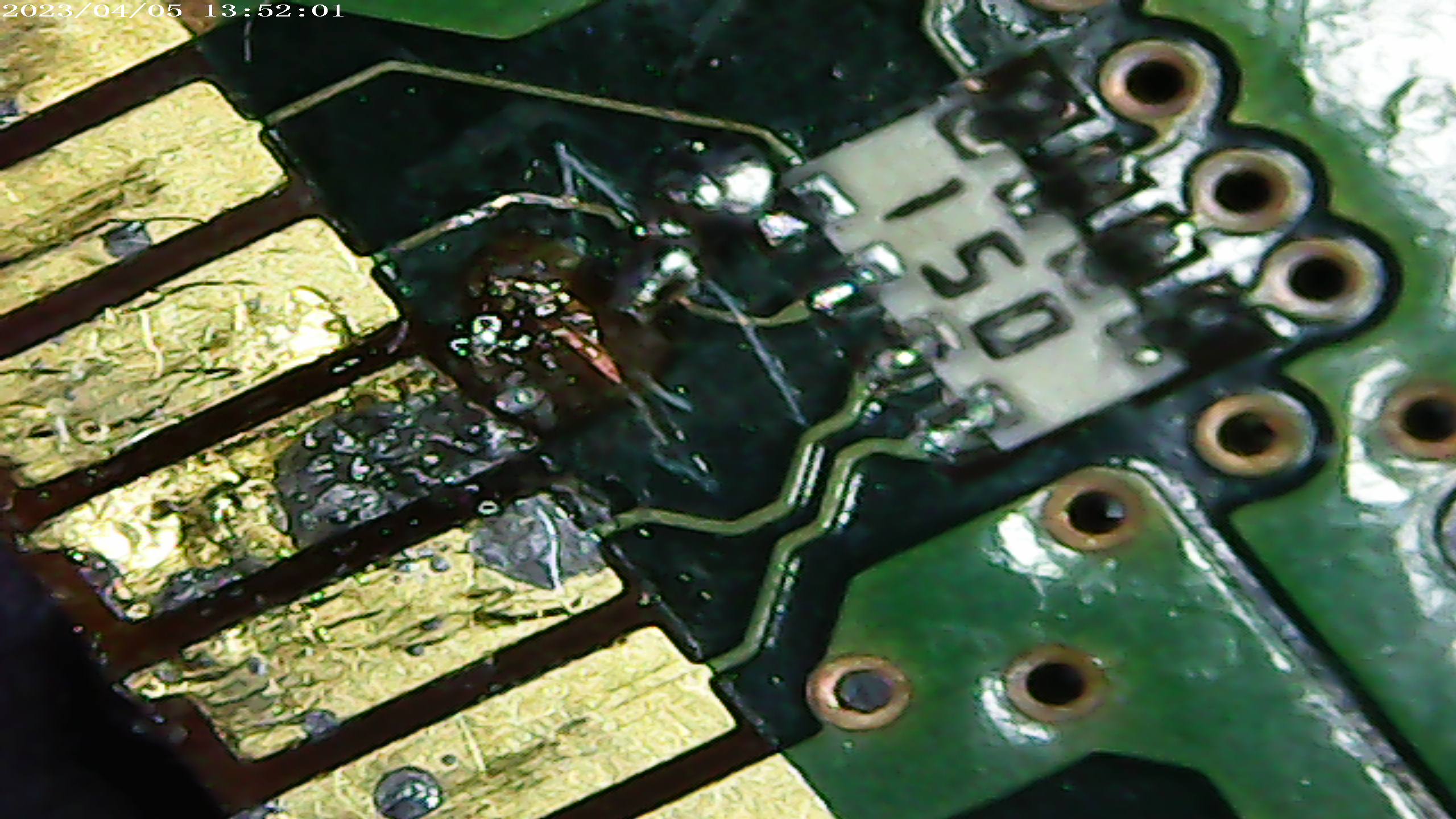

납 끌기를 하기엔 너무 멀어서 와이어 점프..

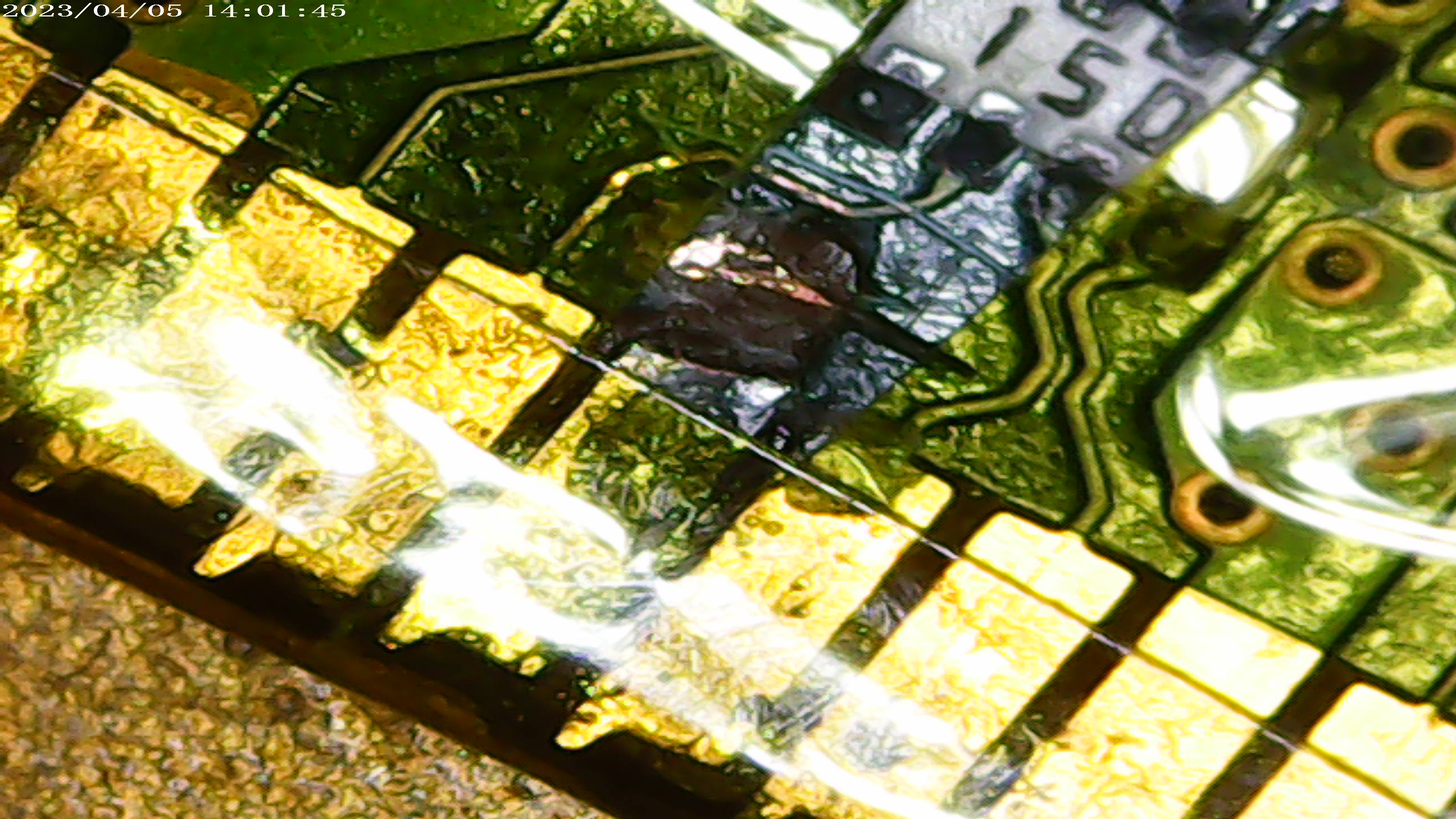

세척 후 모습.









오............ㅜㅜ



오....

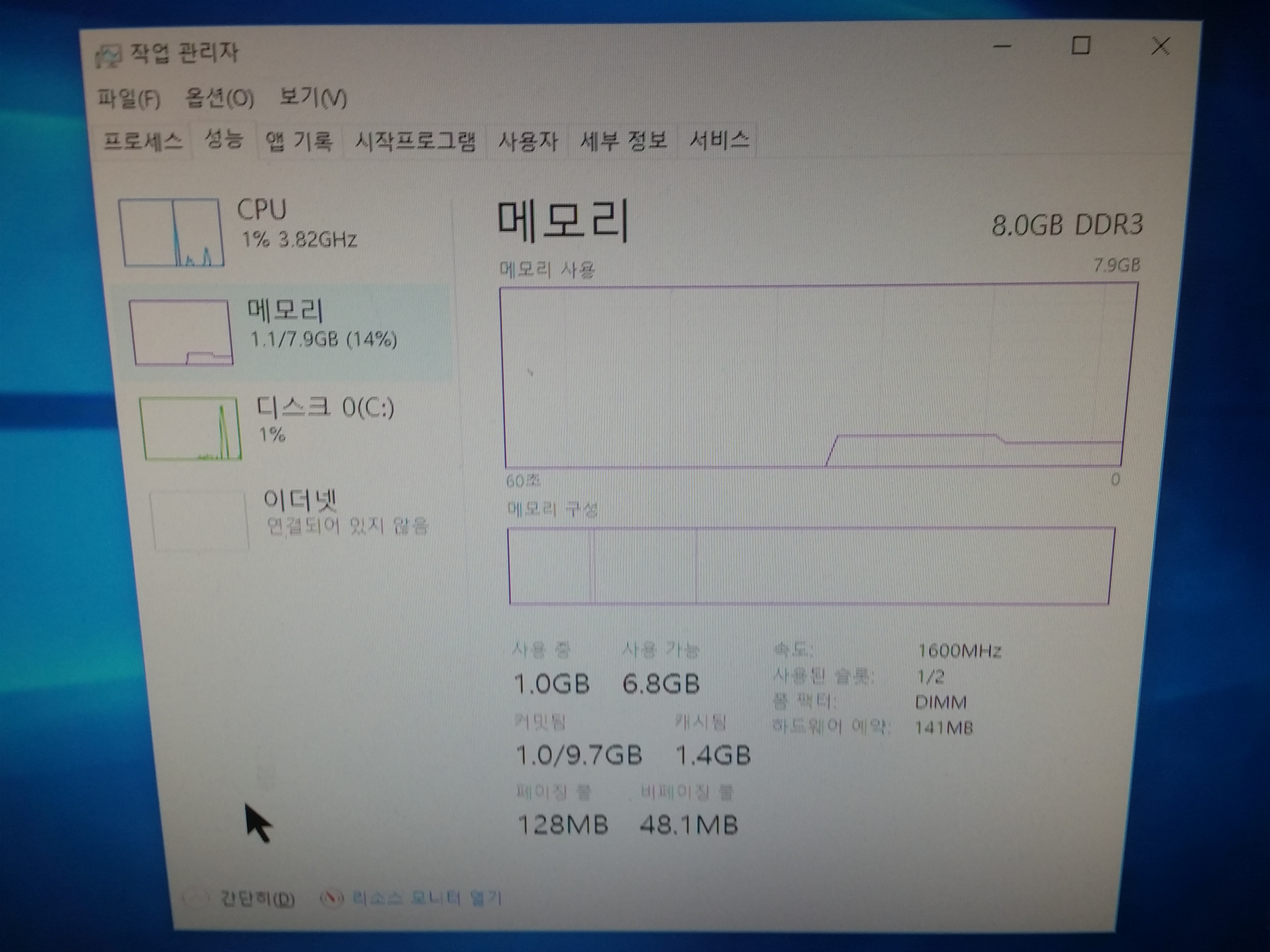

8GB 인식됨...







메모리  하나를 더 꽂아서

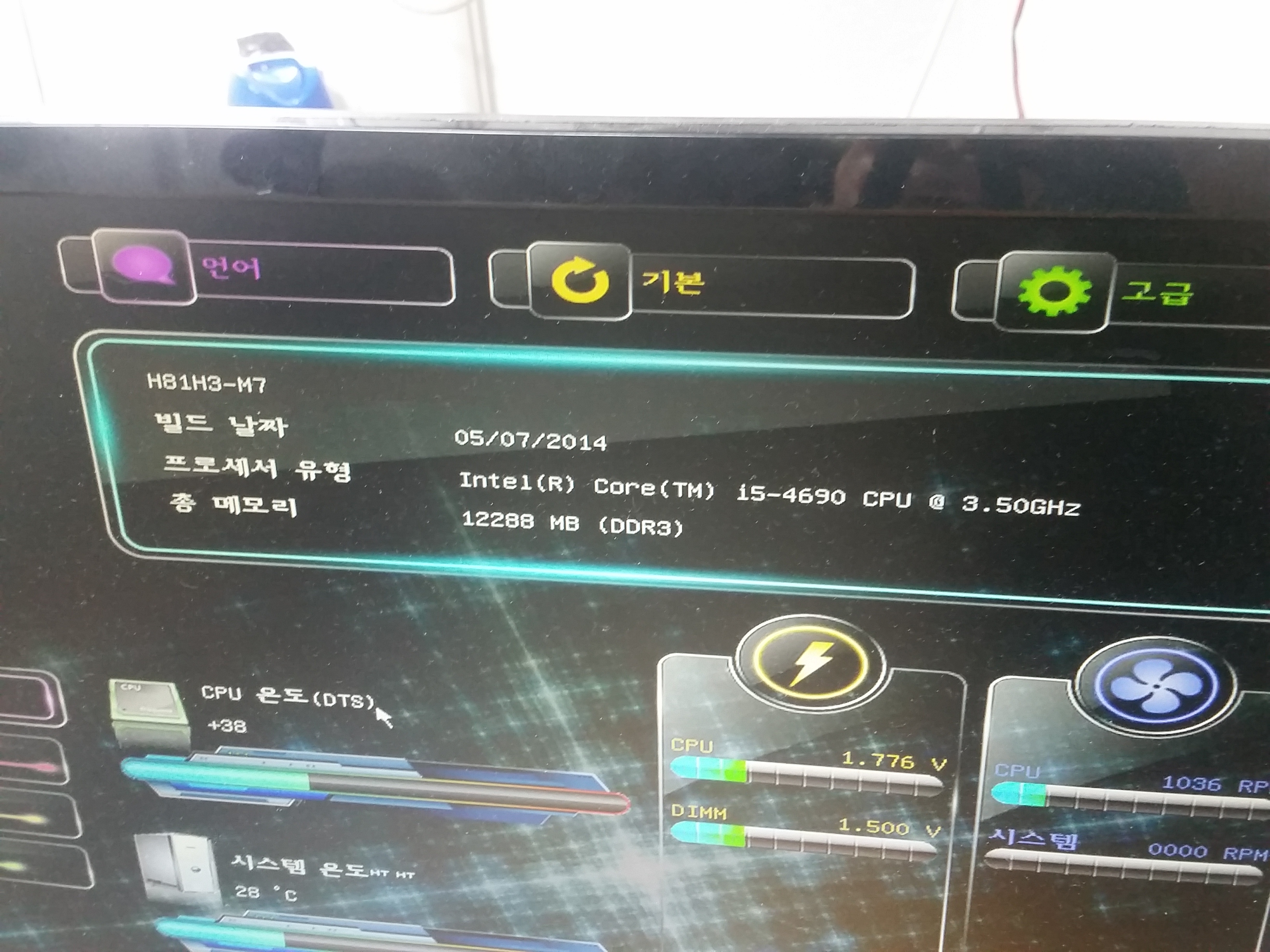

12GB

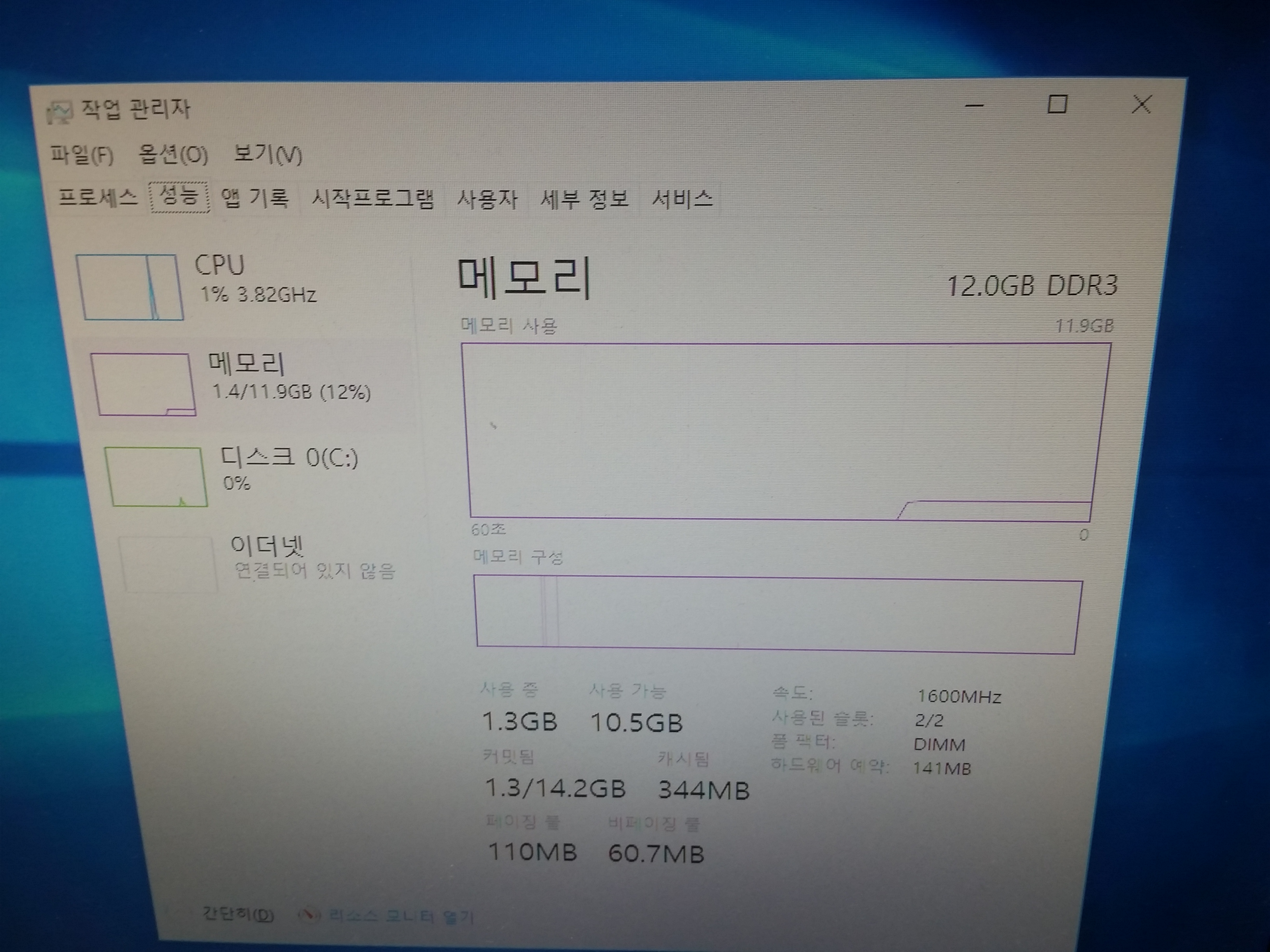

작업관리자에 12GB 메모리 인식

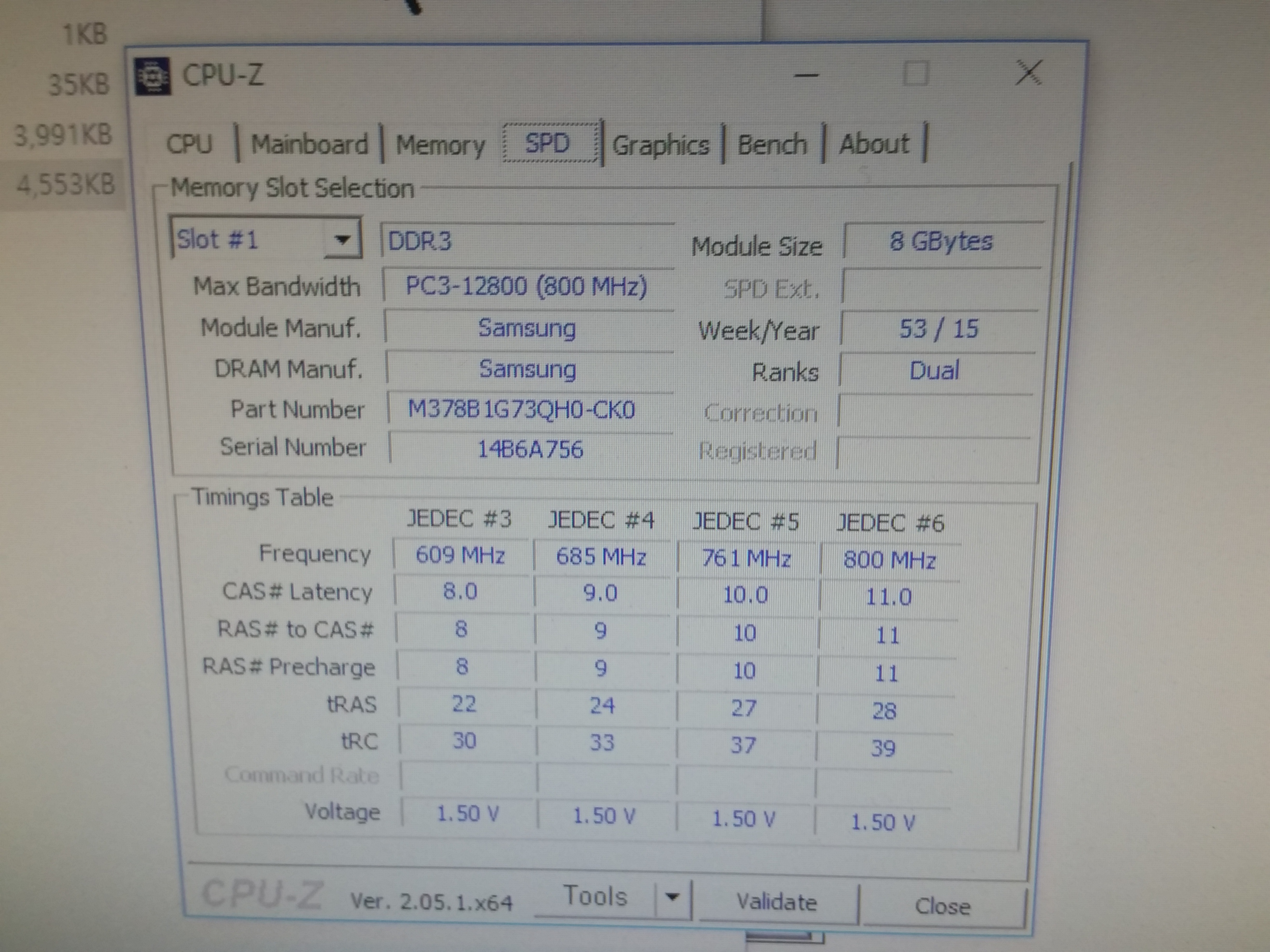

CPU-Z 메모리 탭 인식 현황.



이제 이 8GB 메모리는 붙박이가 되었다는 슬픈 이야기가..........
