알로 2000PD 보조배터리 수리

최근 옆 카페에, 서비스센터에서 나온 보조배터리 다량이 매물로 올라왔는데요.(7개 2만원, 운송비 제외)

수리를 해야 한다길레(고장 상태) 살짝 고민 하다 포기를 했습니다.



추 후 이 고장 보조배터리의 후기가 올라왔는데,

보니까 소자 떨어짐으로 인한 고장, 인덕터 재 땜질로 7개 중 5개를 살려 냈다는 내용입니다.



오!!



간단 하구먼...!

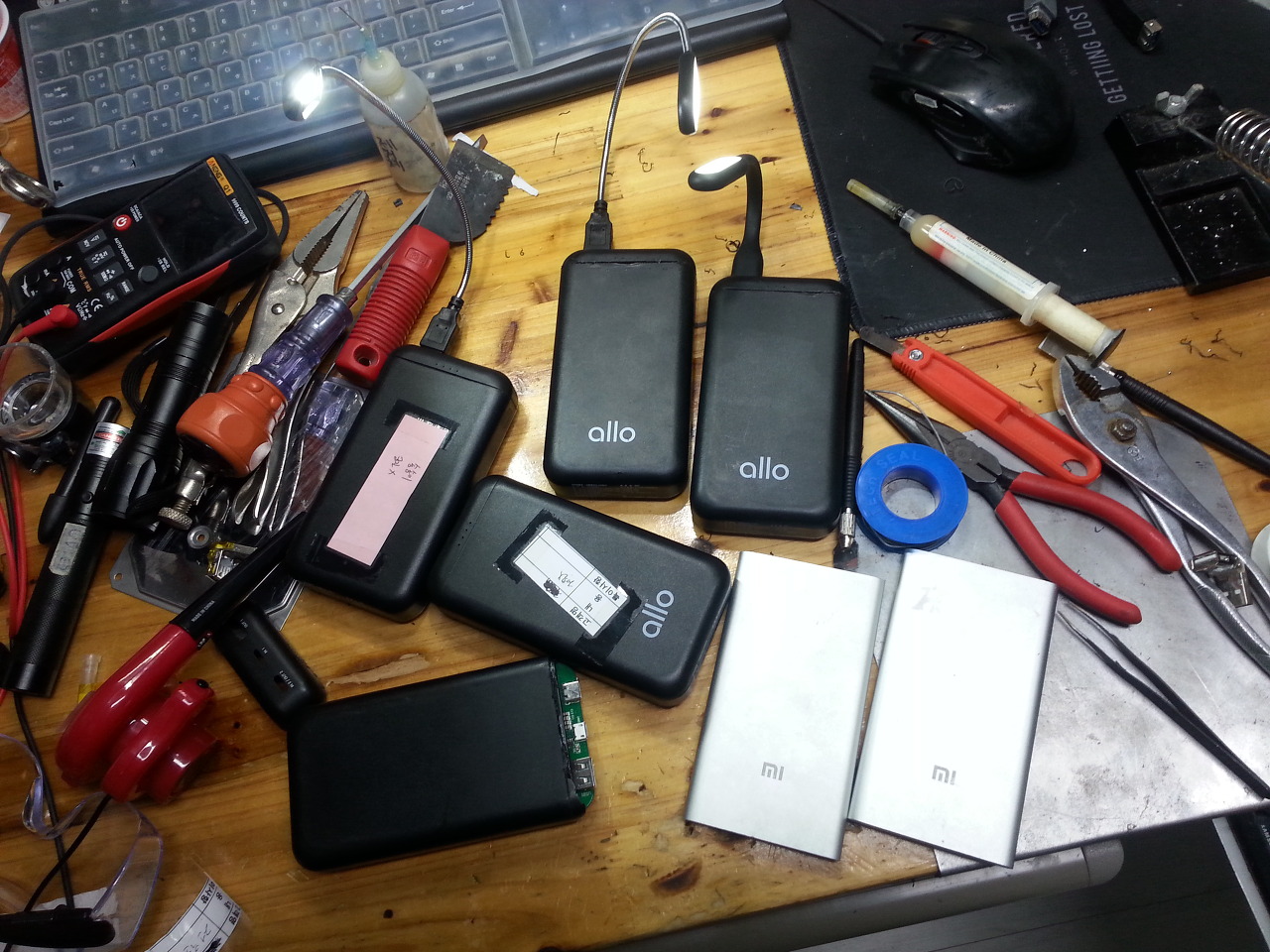

덜컥 다섯개만 구매



고객 성명과 고장증상이 라벨링 되어있습니다.

두개는 흔들어 보니 덜그럭 소리가 나네요.



아마 인덕터가 떨어져 내부에서 나 뒹구는 상태...

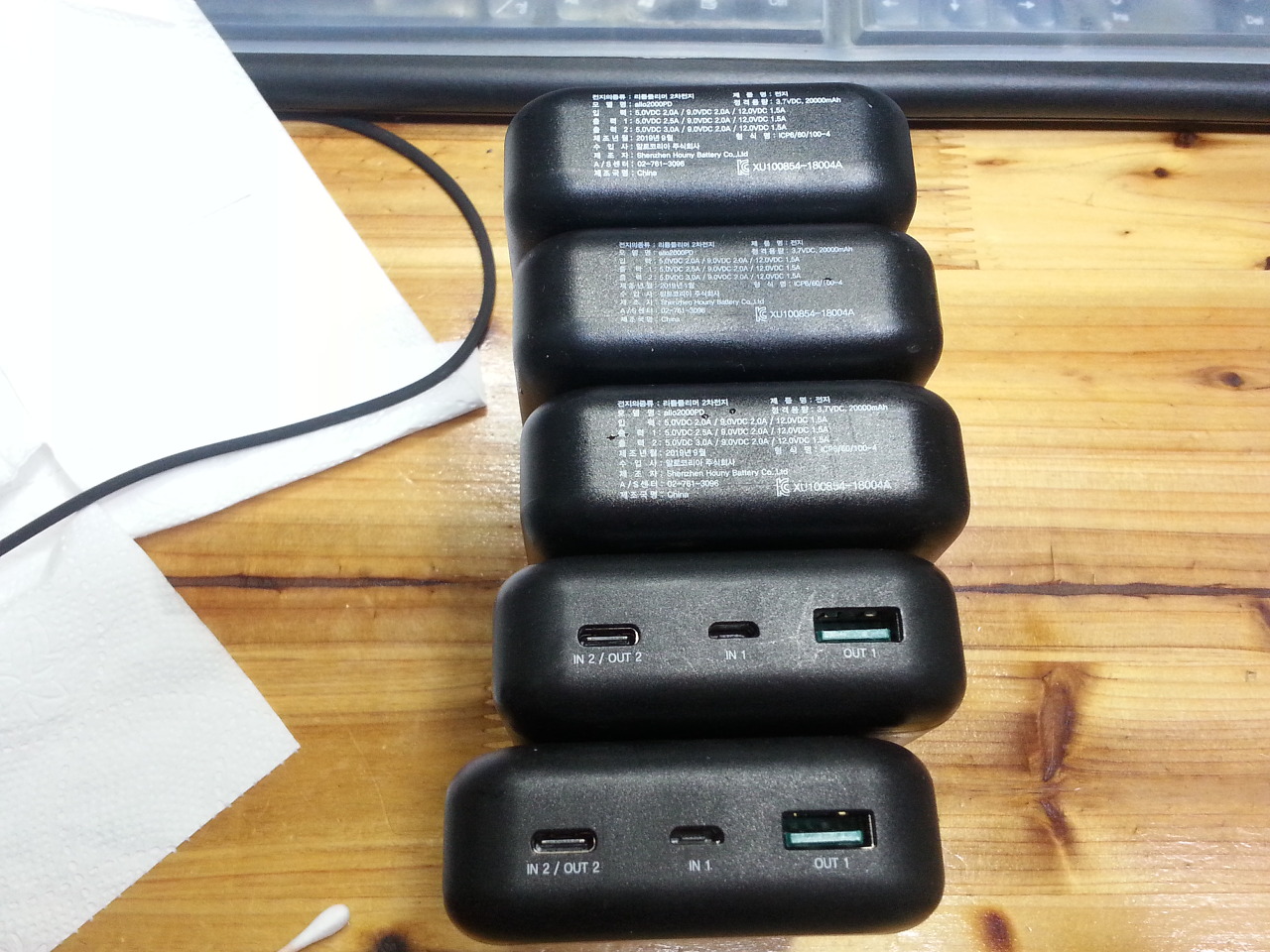

모델은 알로 2000PD라는 퀵차져 3.0을 지원하는 20,000mAh의 용량을 가진 보조배터리 입니다.



728x90



우선 내부 구조를 파악해야 하니,

하나를 뜯어 보기로...



뜯다말고 하나하나 확인 해 보니 하나는 살아있음!!!

에이..

처음부터 확인 해 볼걸...ㅜㅜ



뜯어지진 않았지만, 흠집 왕창...







뜯기 겁나 어렵네요-_-



칼로 긁어내고 또라이바로 쑤시고 겨우겨우....









정면에 보이는것이 컨트롤러 같네요.

2R2라고 각인 된 소자가 인덕터인데(코일) 떨어지진 않았습니다.

아주 견고하게 붙어있었네요.



내부 회로 고장 내지는 일부 소자 불량 인 것 같은데...

모르니 과감히 포기...ㅋㅋ











배터리 자체는 살아있습니다.

케이스 내부를 찍진 못 했는데,

폴리머 5,000mAh배터리가 네장으로 포개져 병렬연결 된 구조였네요.













내부에서 달그락 소리가 나던 녀석을 분해 합니다.

후기 내용처럼 인덕터가 떨어져 있었네요.









떨어진 인덕터를 잘 붙여주면?









짜쟌!!







달그럭 소리가 나는 또 다른녀석 분해.

깔끔하게 분해하고 싶어도 절대 안 됨....ㅜㅜ













이 녀석은 작업 공간이 안 나와서 배터리 케이블을 잠시 떼어 둡니다.

커버를 떼도 되지만 그러면 또 흠집이 생겨요.











탁상 바이스에 잘 물어주고.













떨어진 인덕터를 원래 자리에 붙여줍니다.













잠시 떼어 놓았던 배터리 케이블도 연결 하면..









두개는 살아남^^



하나는 뜯은채로 포기

하나는 아예 건들지도 않음





배터리 방전률, 효율을 측정하는 장비까진 갖고있질 않아서

이 보조배터리들의 정확한 상태는 알 수 없지만,



본전은 뽑고도 남은것 같네요.







촛점 꽝 갱럭시 A6충전 잘 되고요.









유물급 갤럭시 S도 충전 잘 됩니다.









C타입 기기를 갖고있지 않아서....











젠더 연결도 잘 되고요.







두개 살려놓긴 했는데,,

밤톨마왕님표 5,000mAh 샤오미 보조배터리와

분리수거장에서 주워다 떨어진 배터리 단자만 붙여준 5,000mAh 샤오미 보조배터리가 이미 있는데...........

blog.naver.com/micro_2/221805921484

샤오미 보조배터리 간단 수리

왜 샀지............
