강동*님 시게이트 EXOS 16TB PCB 점검?

6일 메일이 옵니다.





잘 작동하다가 어느 날 갑자기 작동 및 인식이 안되어

동일 제품이 있어서 PCB만 바꾸었더니 작동은 되나 인식은 안된다 합니다.







불량 부분을 찾아 교체하거나 롬칩을 이식해야 한다고 안내드렸습니다.

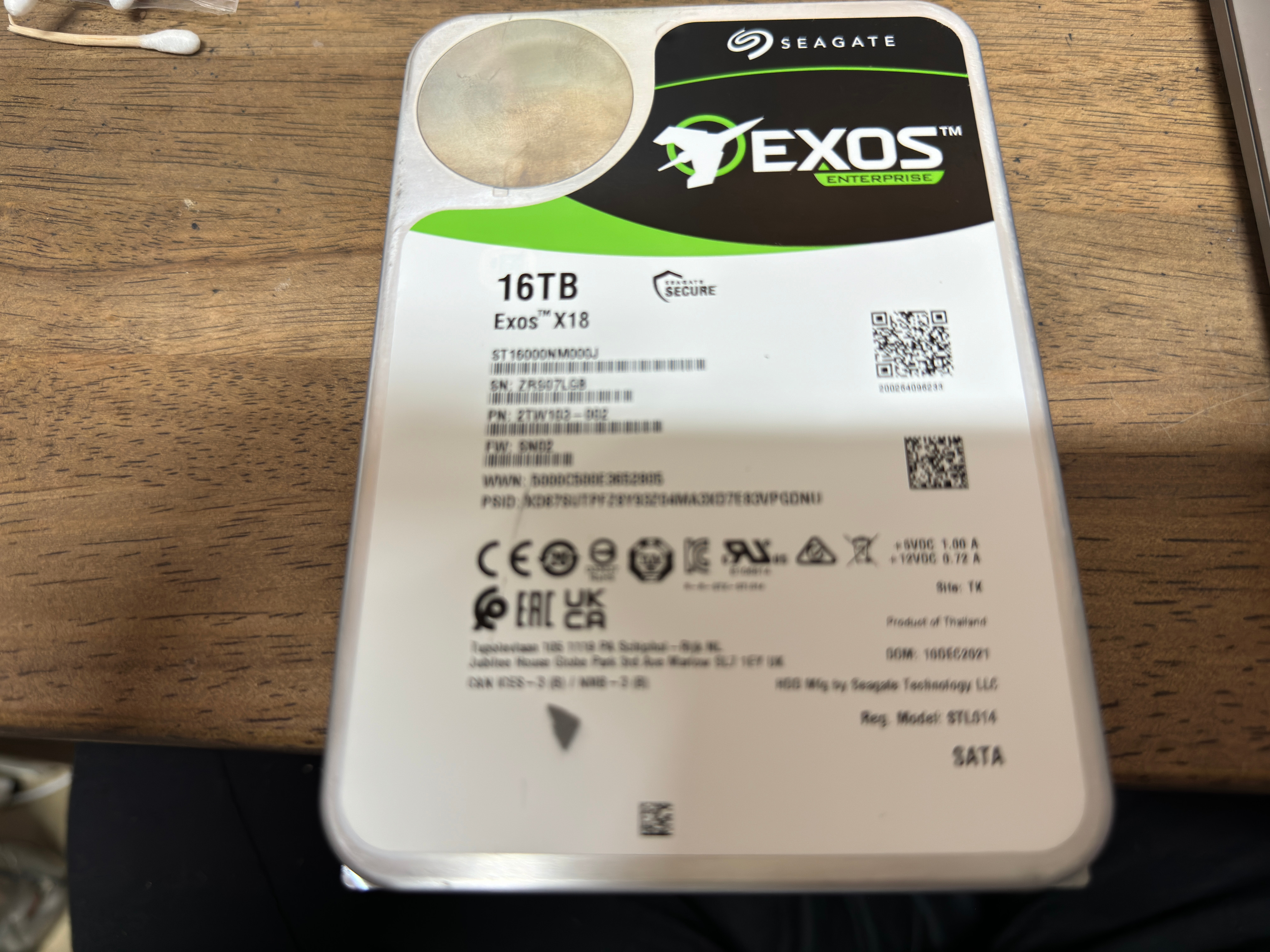

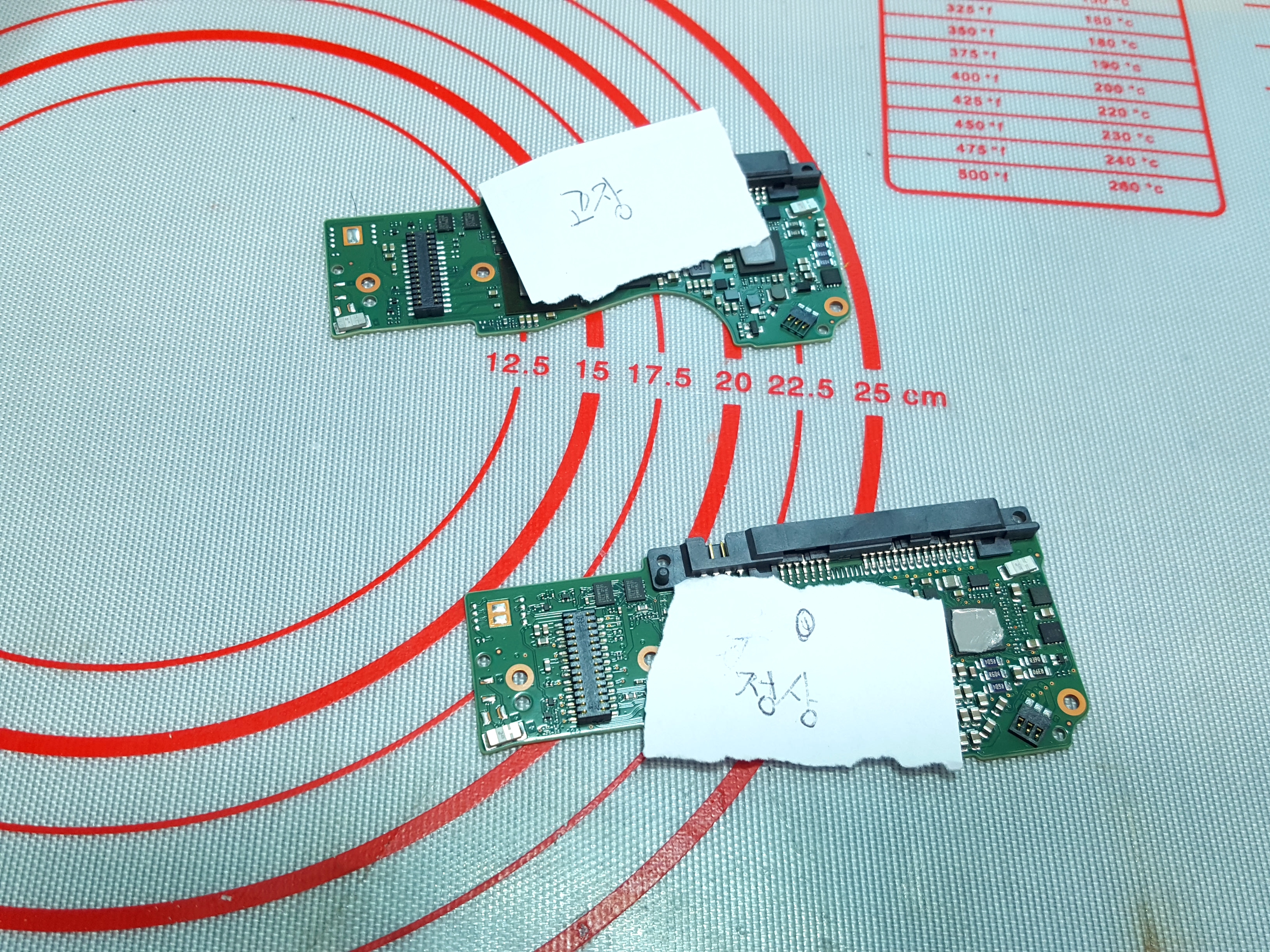

9일 도착한 실물입니다.

회사 소유물이라 자료 유출 방지로 PCB만 보내주셨습니다.

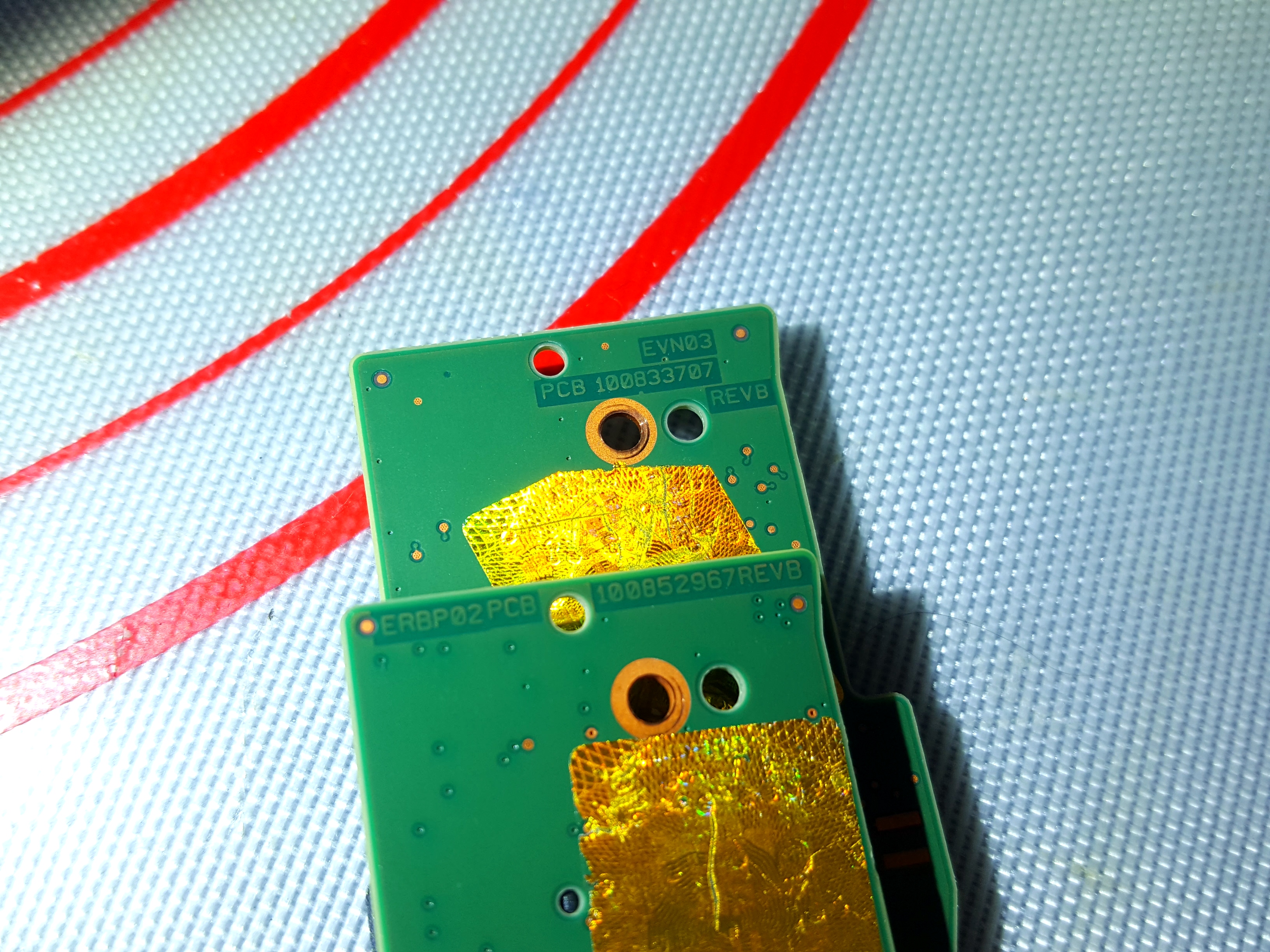

동일한 PCB가 아니라서 롬칩 교체로 해결될 문제가 아닙니다.





2024.03.13 - [작업기] - 김정*님 삼성 스핀포인트 1TB (ST1000LM024) 롬칩 교체 이식 수리

김정*님 삼성 스핀포인트 1TB (ST1000LM024) 롬칩 교체 이식 수리

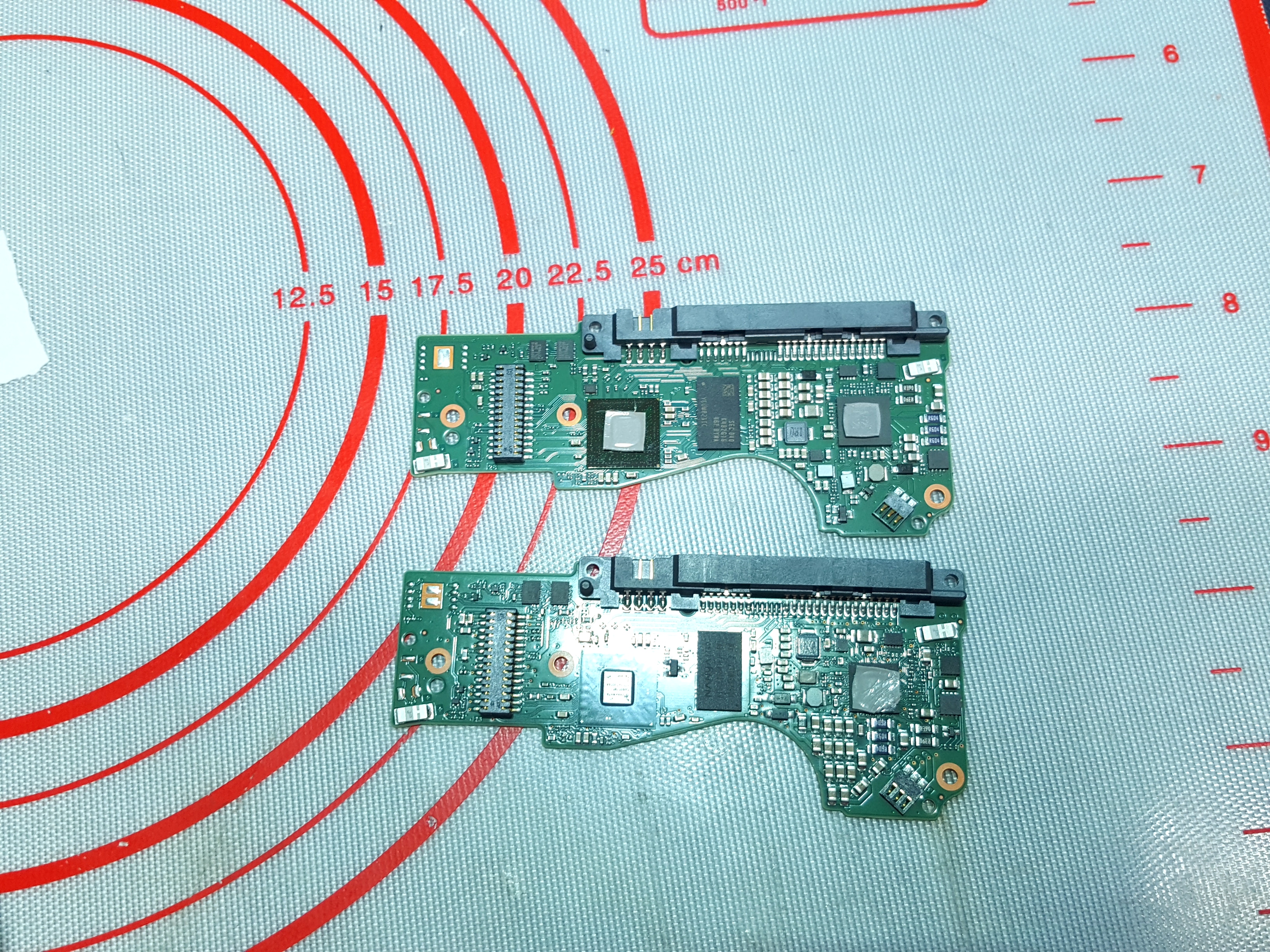

같은 모델의 HDD라도 PCB는 다른 경우가 있거든요.



728x90



불량 소자를 찾아야 합니다.







중앙의 다이오드가 쇼트증상을 보입니다.









다이오드를 제거합니다.

다이오드가 실장 되어있던 두 패드는 쇼트상태

다이오드 단품검사는 양호







다이오드는 불량이 아니었습니다.

다른 부분에 문제가 있다는 의미인데요.

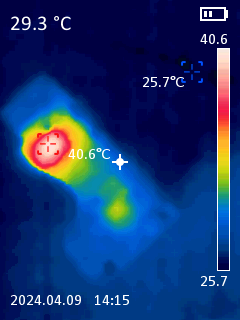

정상 PCB의 열화상 이미지.

전원을 넣자마자 2초 이내로 컨트롤러에 반응이 나타납니다.

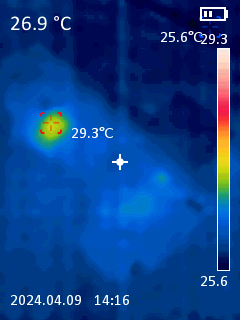

고장 PCB의 열화상 이미지.



전원을 넣고 10초 이상 지나야 겨우 저 반응입니다.





정상 PCB의 반응과 비교하면

고장 PCB에 전원 공급이 제대로 되지 않는 것 같습니다.









다이오드는 문제가 없으니 원복합니다.







다이오드, 퓨즈 이외 고장부위는 찾을 실력이 못 되고요.



롬칩을 이식하려면



고장 PCB와 동일한 PCB가 필요합니다.
