강동*님 시게이트 EXOS 16TB 롬칩 및 커넥터 교체.

2024.04.20 - [작업기] - 강동*님 시게이트 EXOS 16TB PCB

강동*님 시게이트 EXOS 16TB PCB

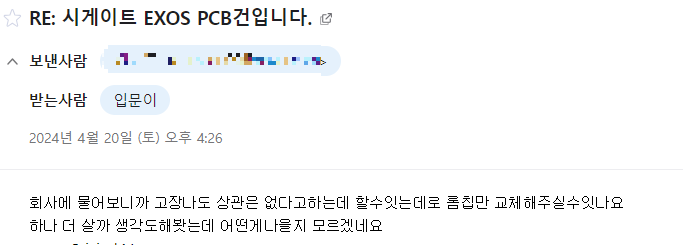

이 확인 이후 주고받은 메일입니다.

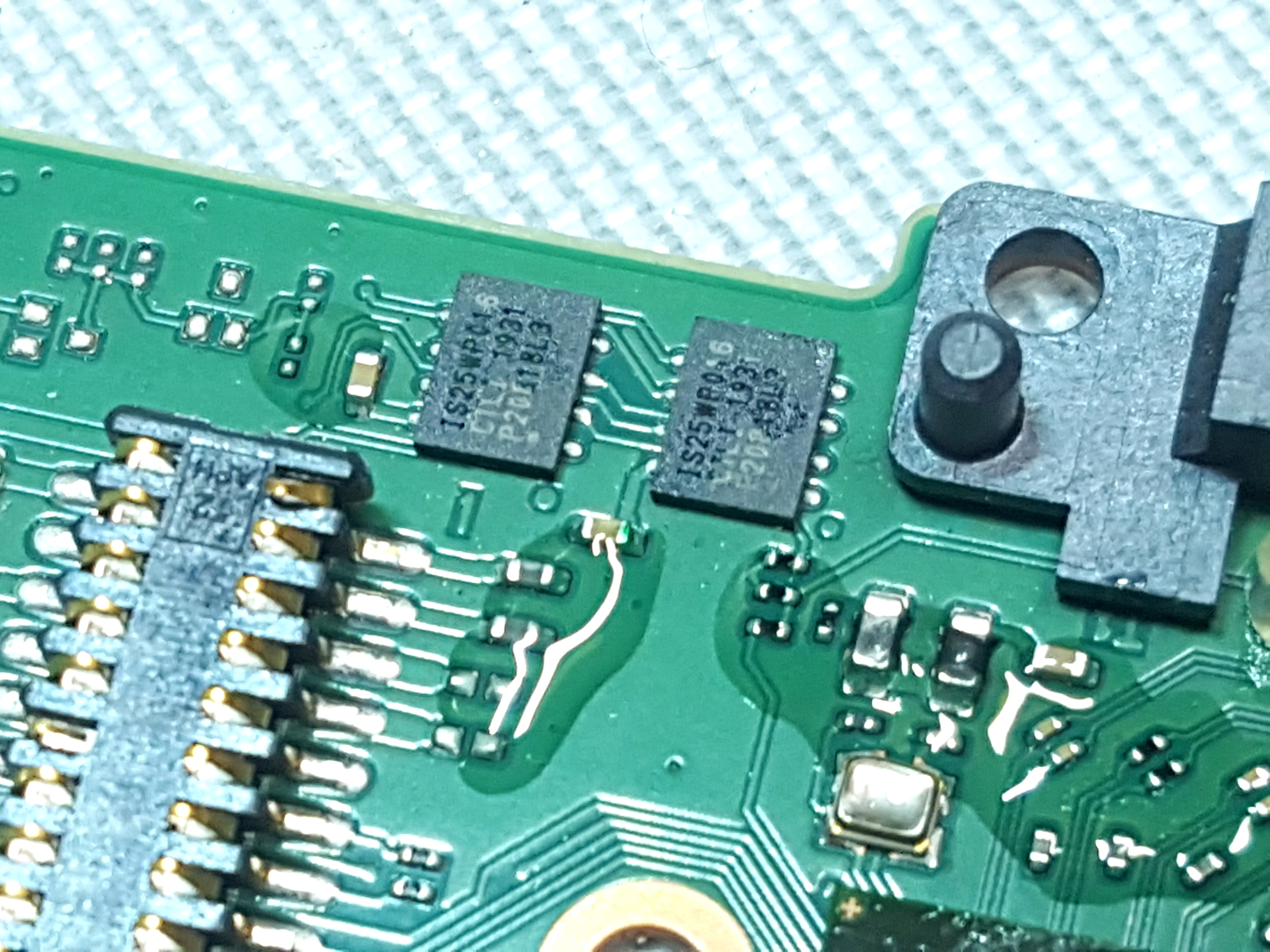

롬칩 적출 과정에서 주변 소자가 이탈될 가능성을 생각하여 UV본딩 처리를 합니다.

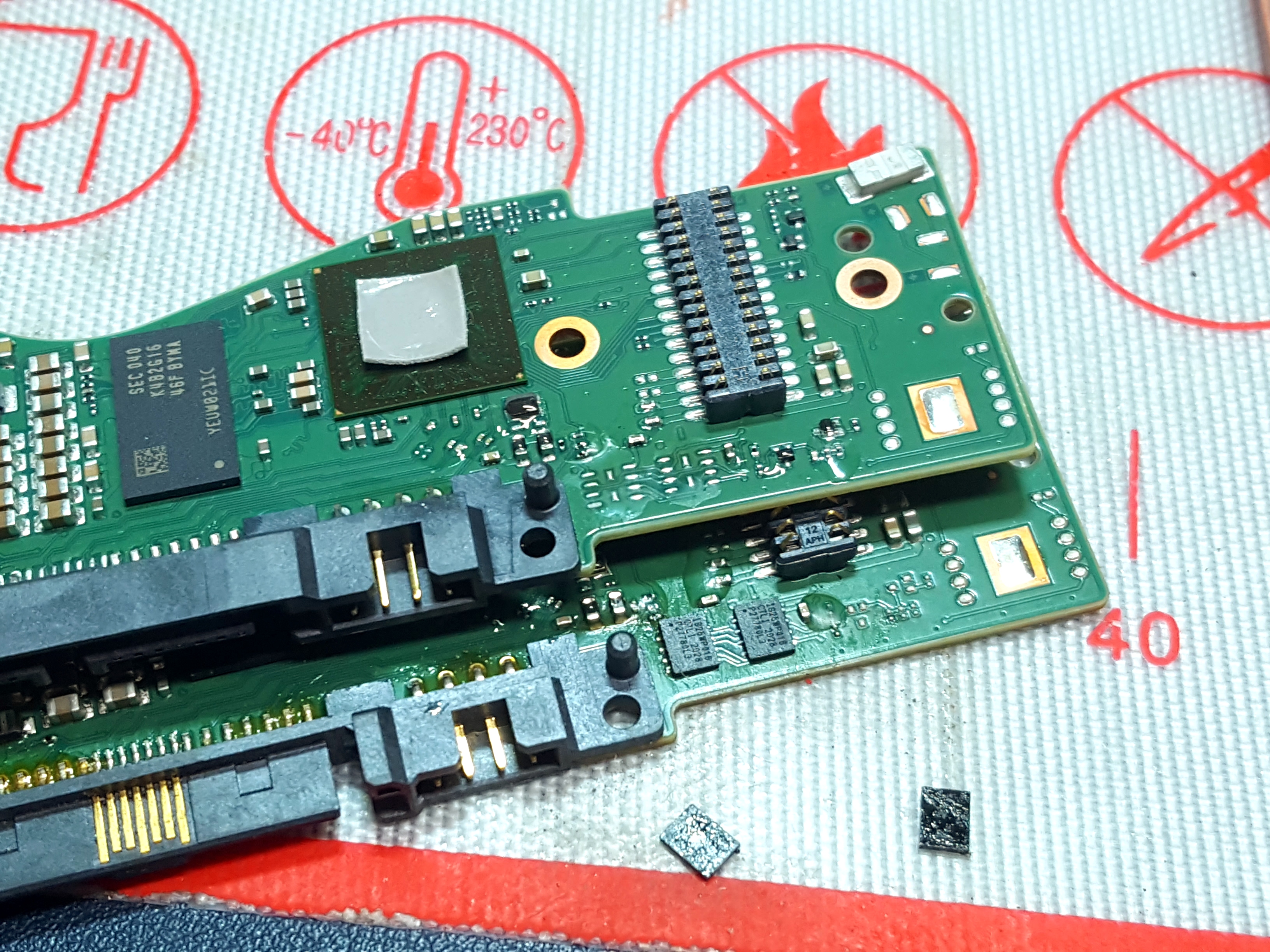

필요 없는 롬칩을 제거 후

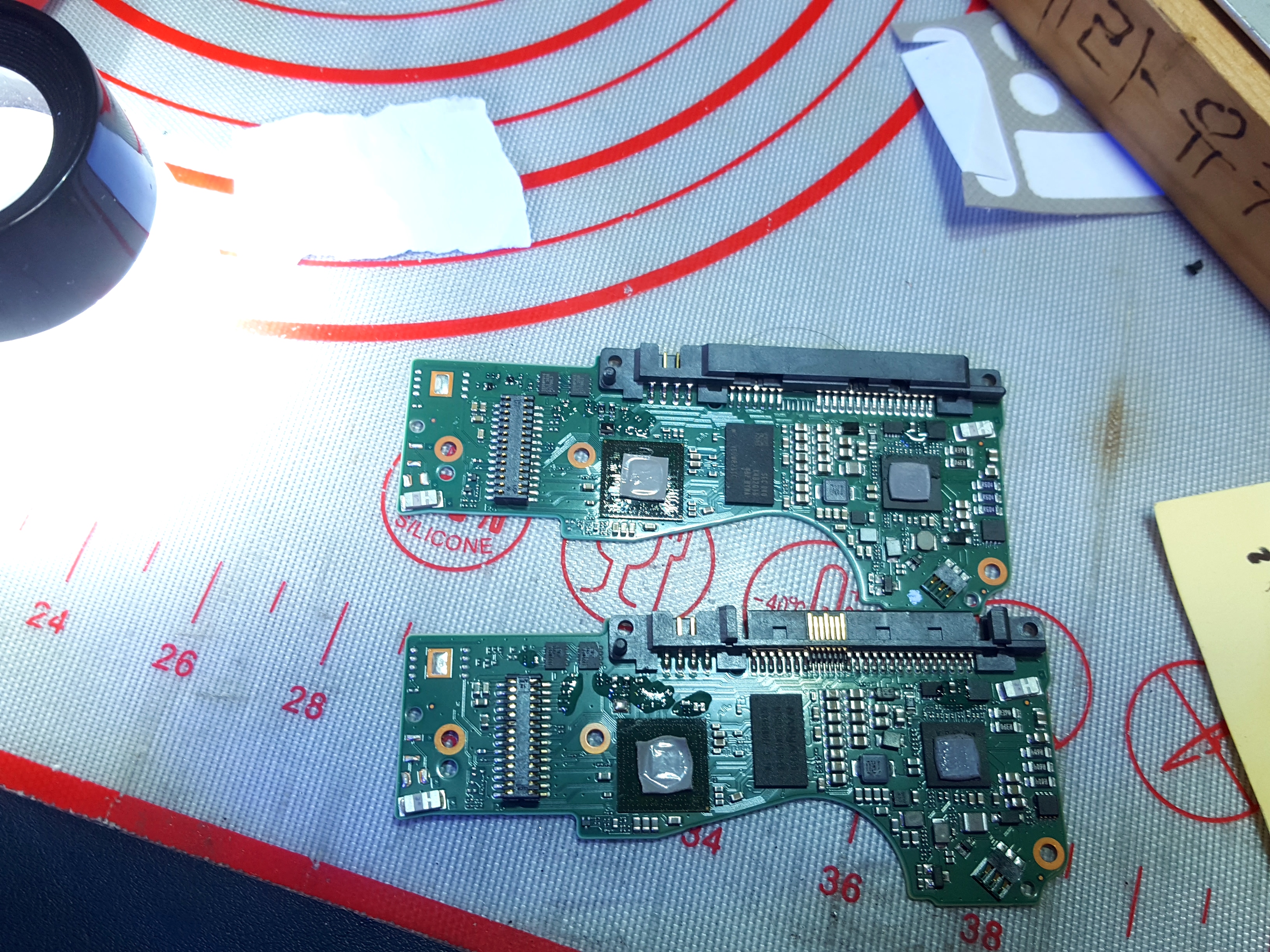

사용해야 할 롬칩을 적출 후 정상(?) PCB에 순서에 맞춰 얹어놓습니다.











PTC히터를 사용하여 롬칩을 실장 합니다.

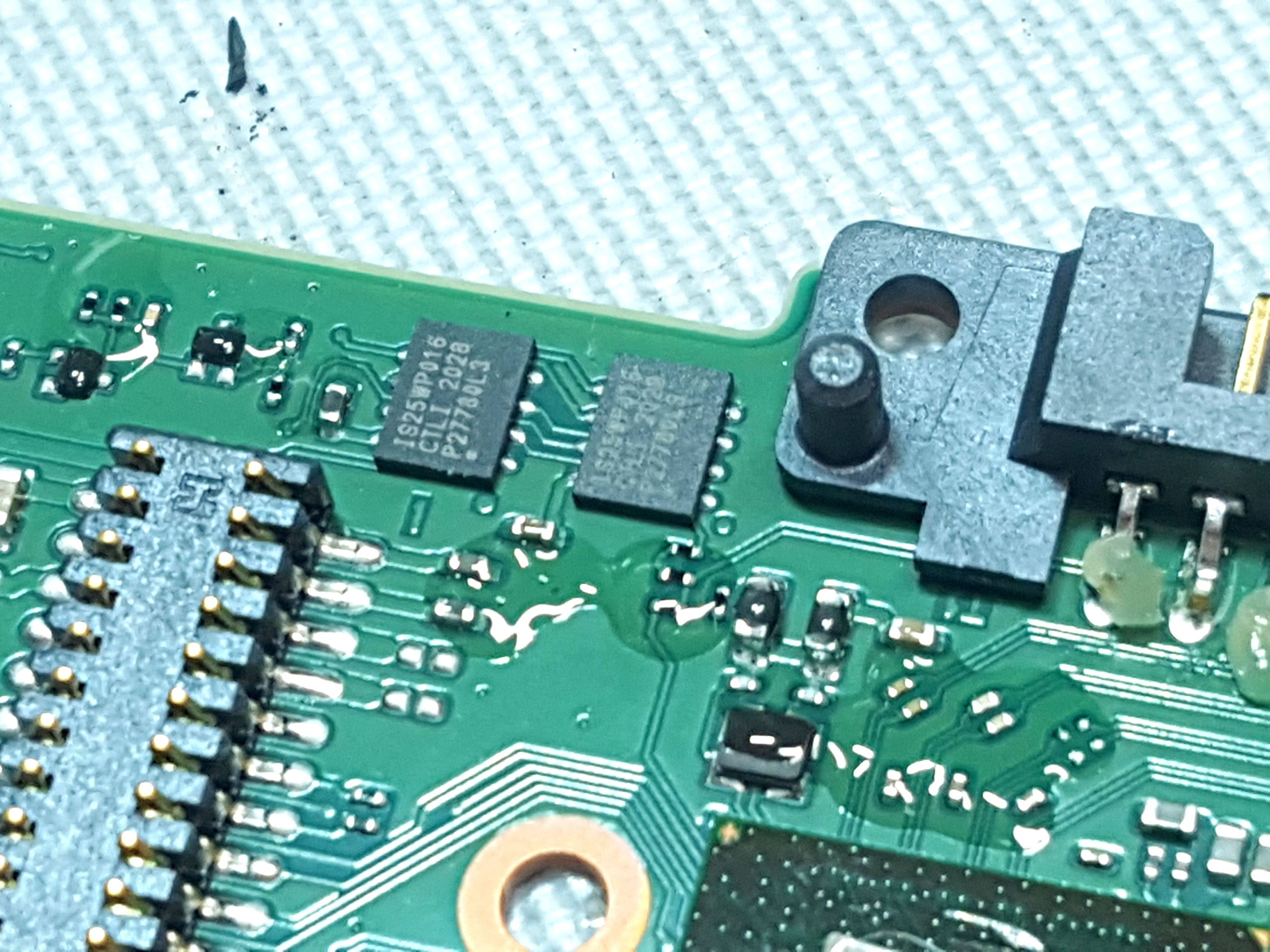

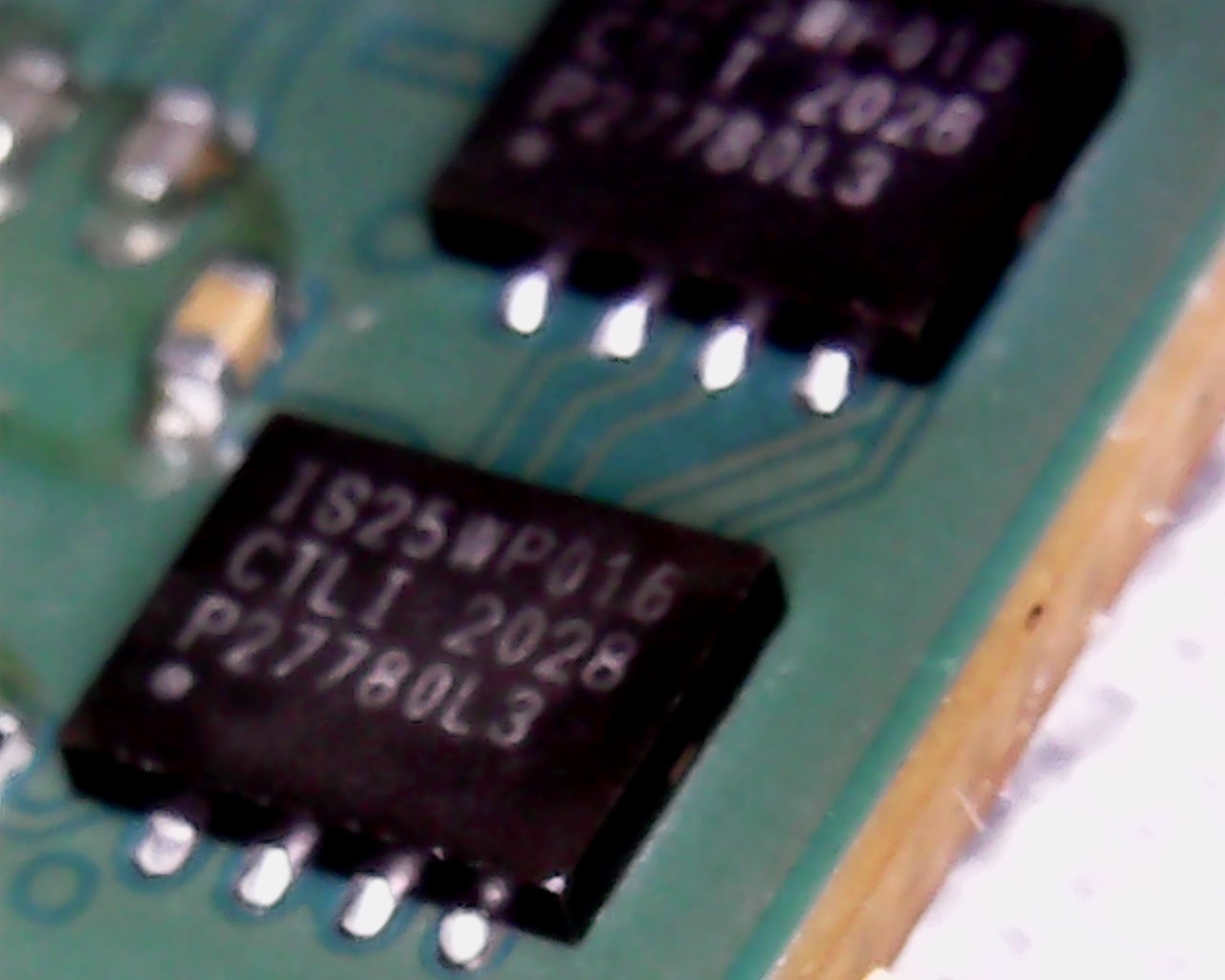

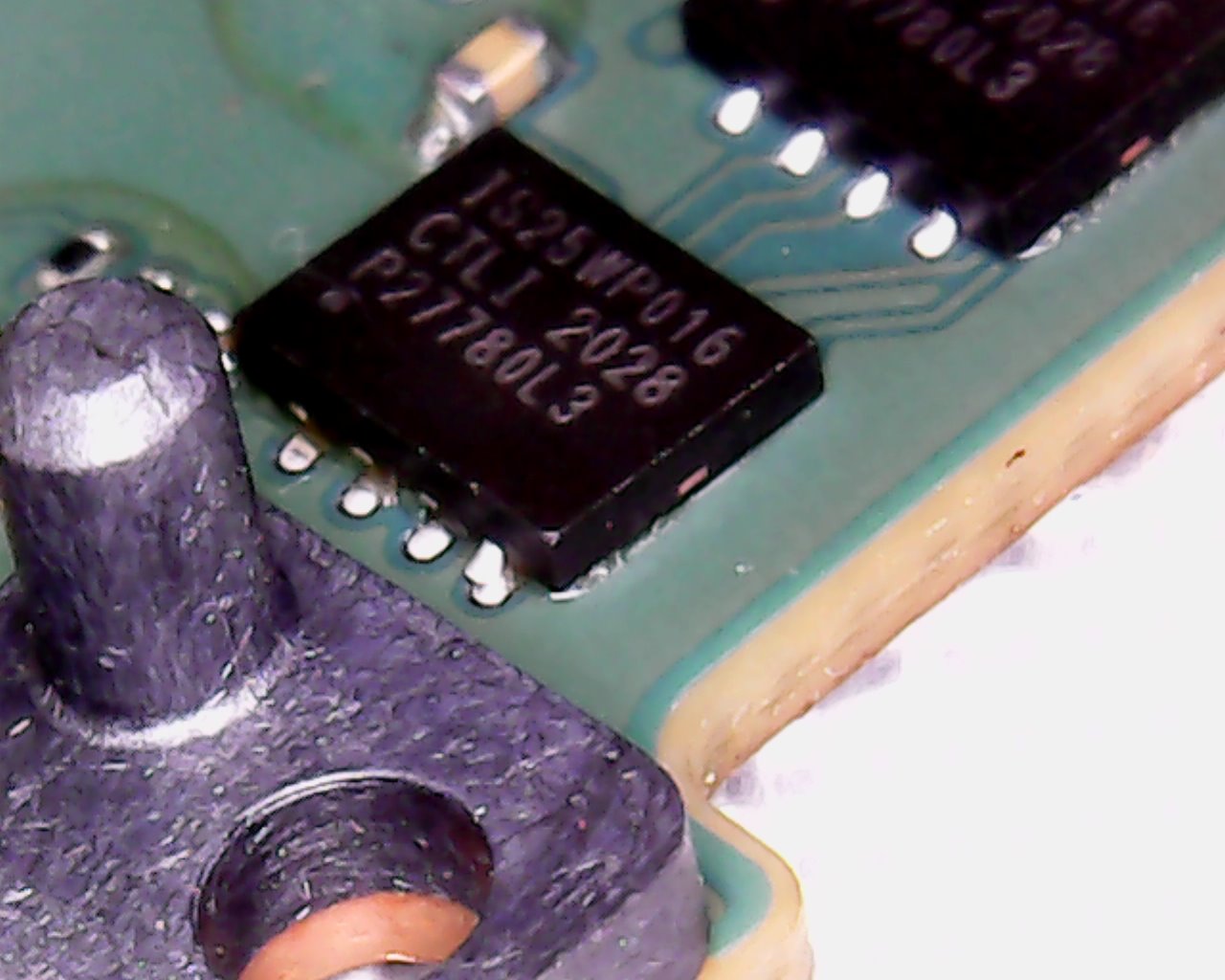

현미경 검수.

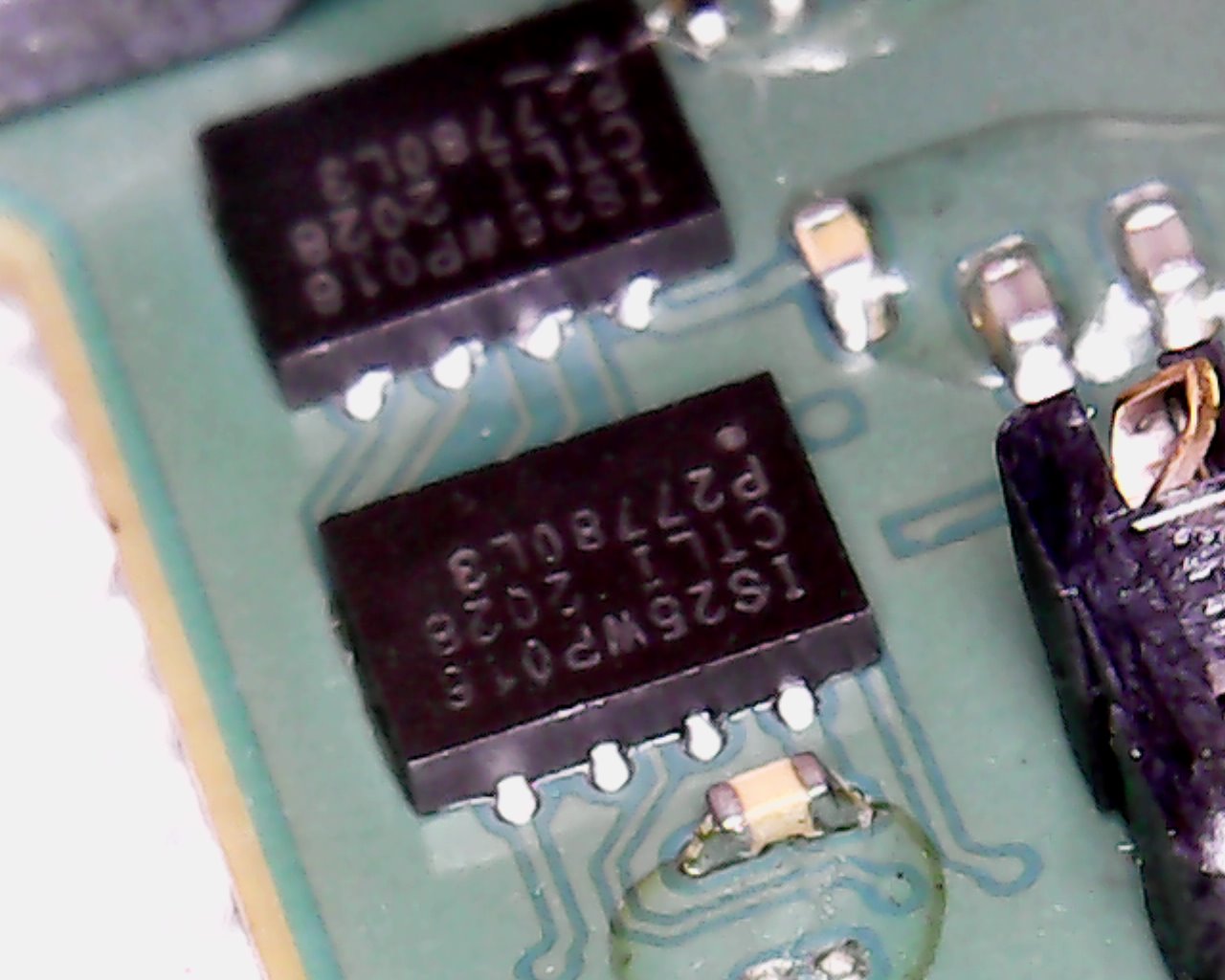

반대편이 제대로 붙지 않았네요.



커넥터 교체하면서 수정해 주겠습니다.



728x90

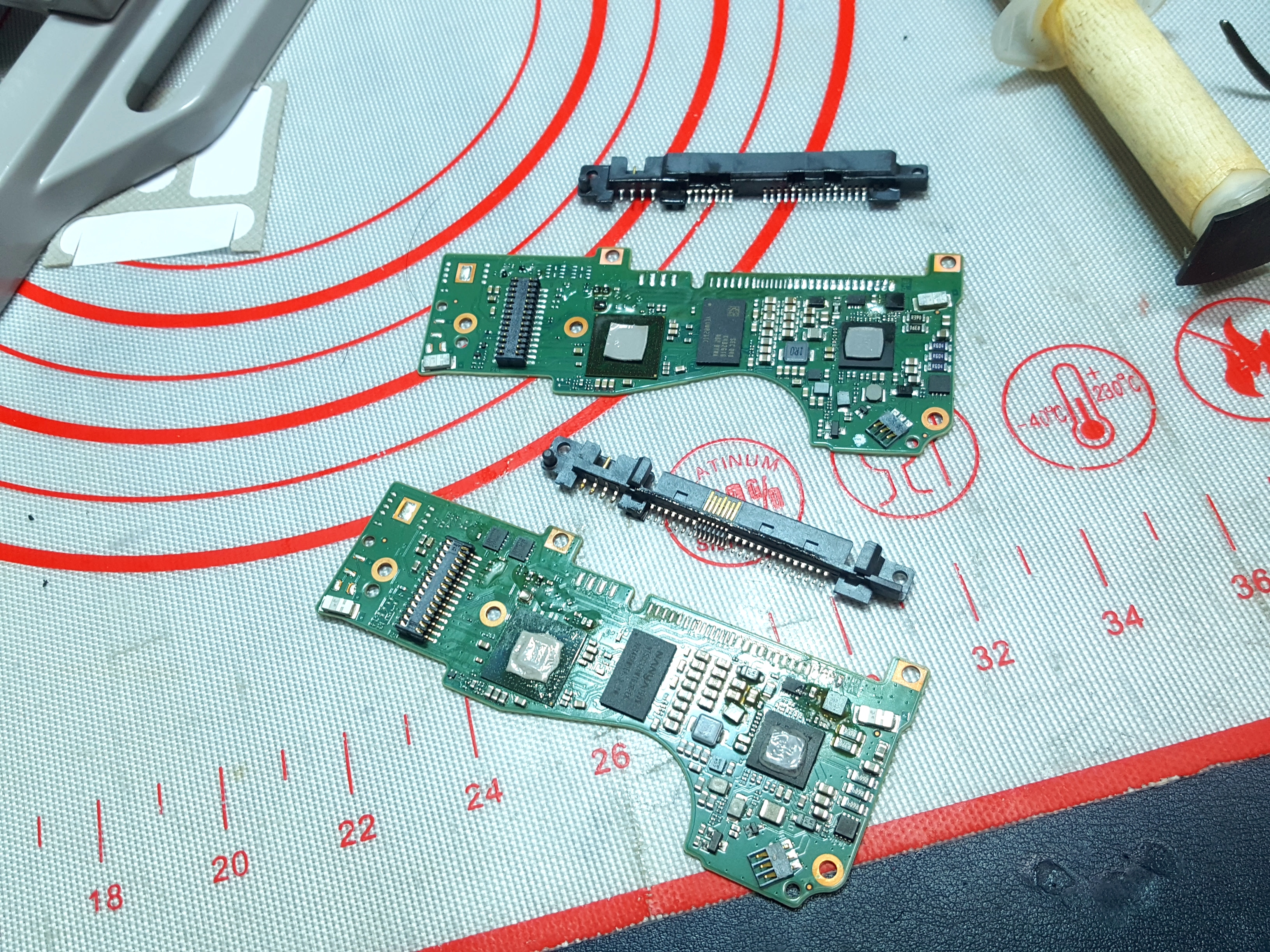

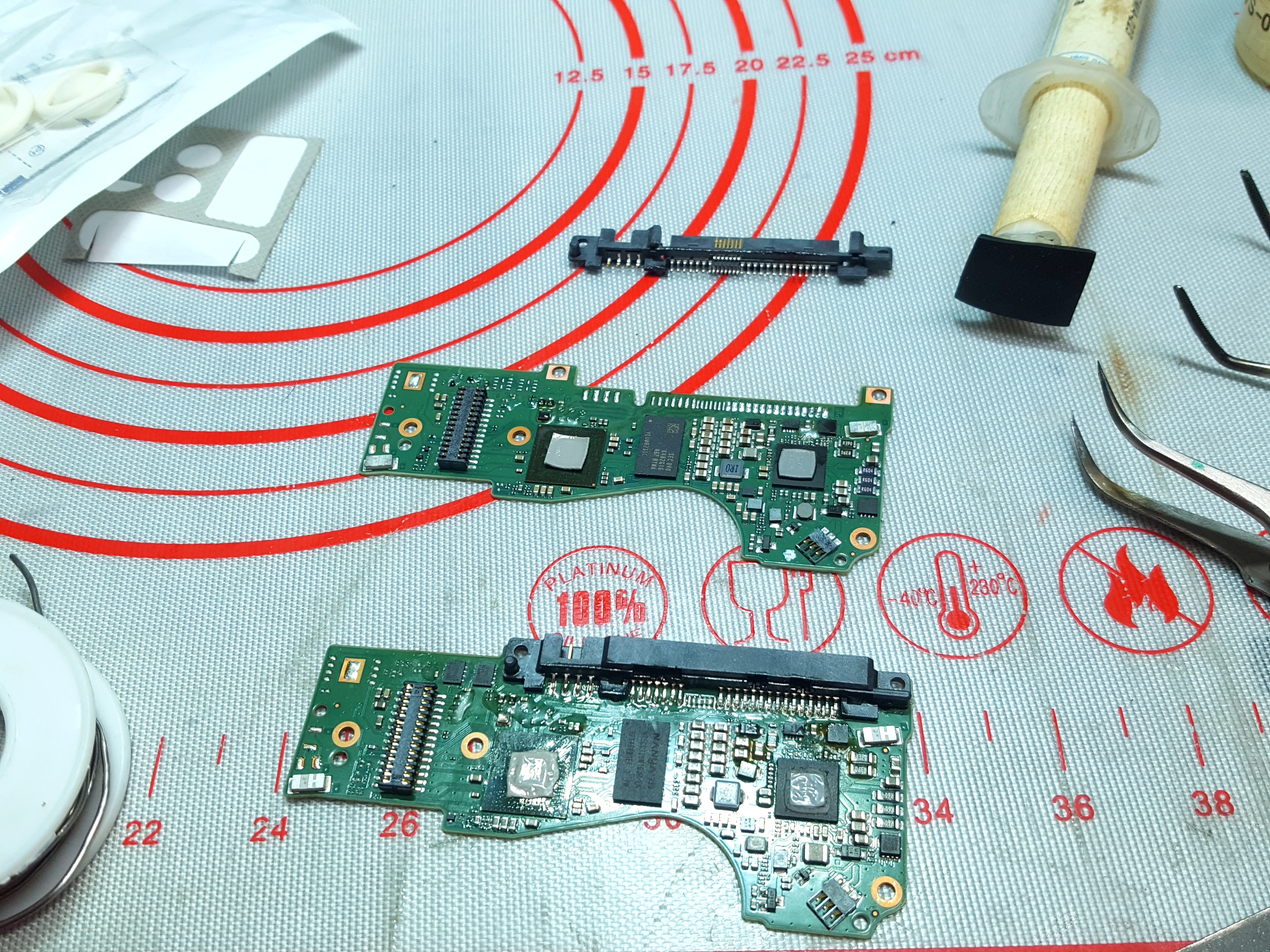

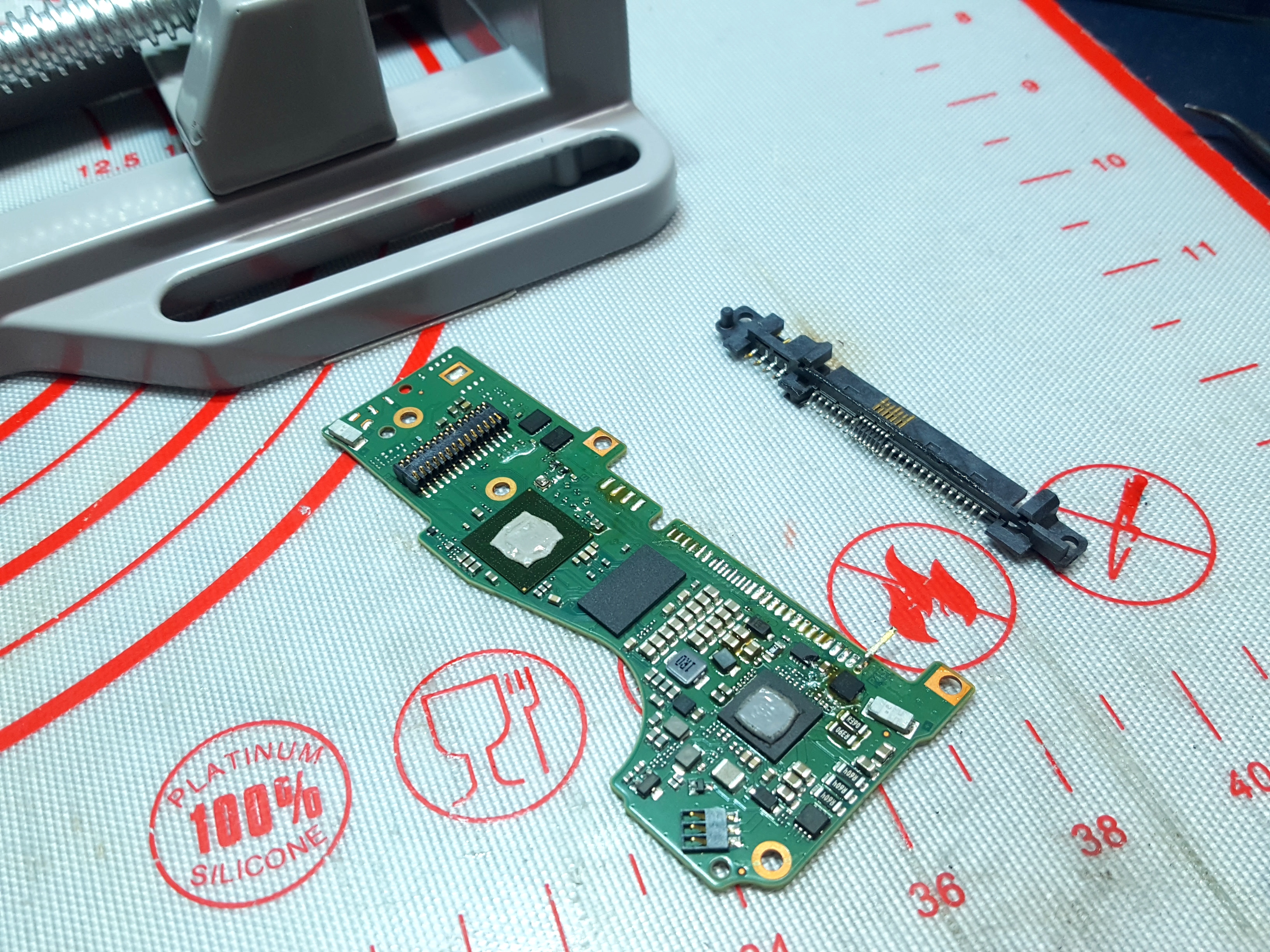

SAS 커넥터 제거.

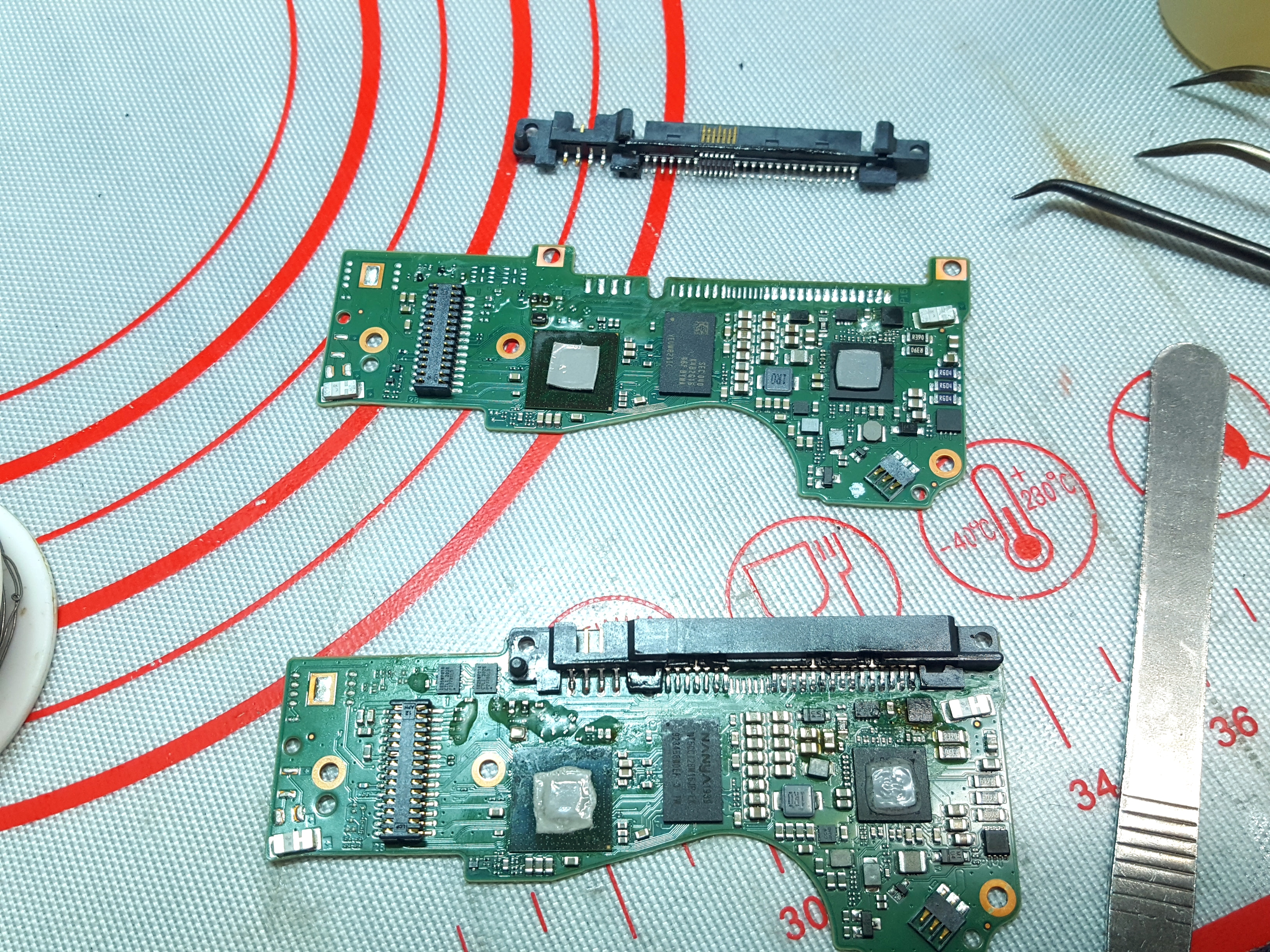

SATA 커넥터 제거.

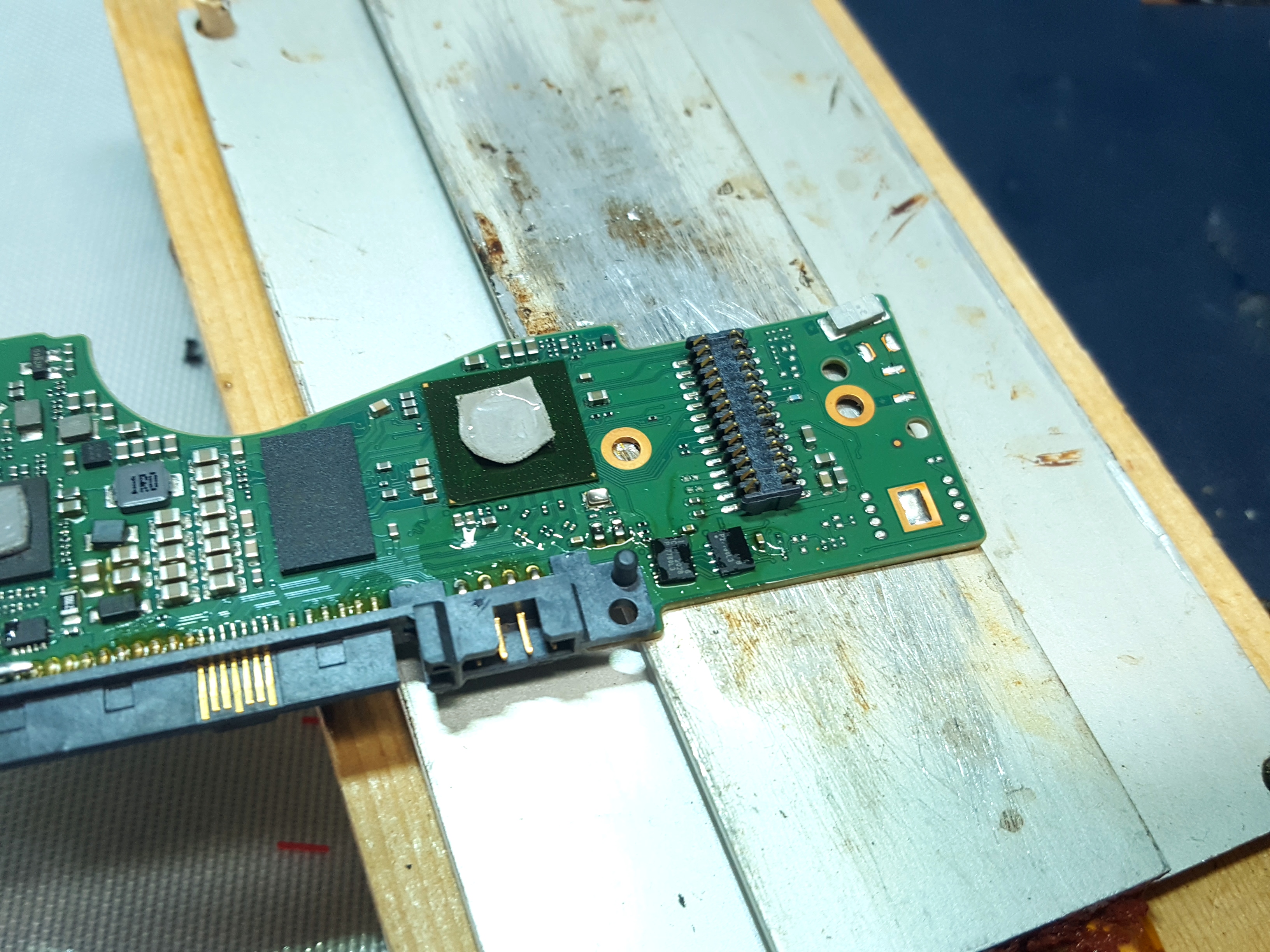

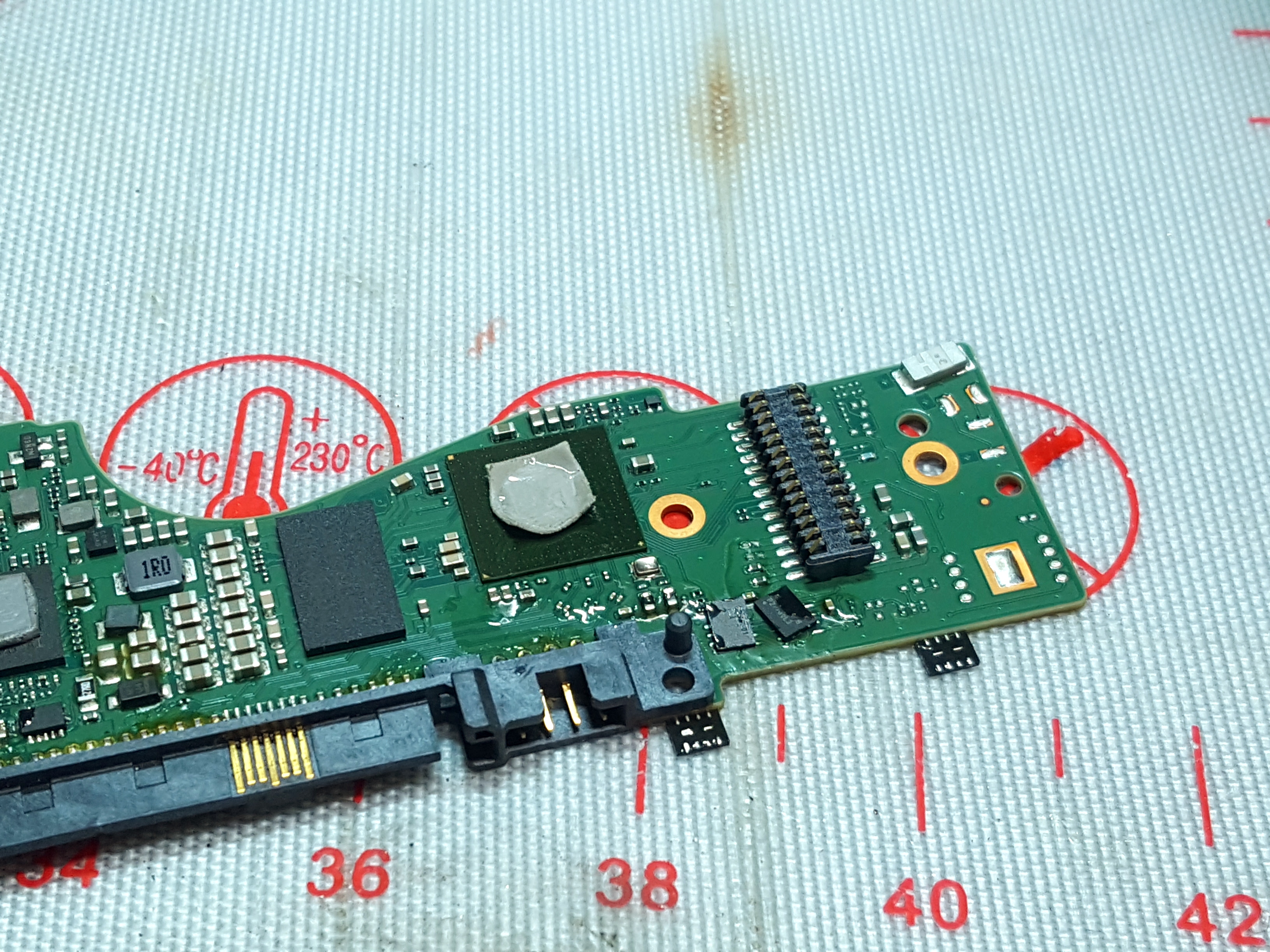

롬칩 위치 수정.











SATA 커넥터를 그대로 밀어 넣고 각 리드에 납을 소량씩 보충해 줍니다.



새 커넥터로 작업했다면 이보단 깔끔했을 텐데요.

기존 커넥터를 재사용하다 보니...



깔끔이고 뭐고 인식이 잘 되어야 할 텐데요.







저는 애초에 이 작업을 포기하려 했다는 부분을 강력하게 어필을........





부디 무사인식되길 바라겠습니다.
