디이카님 WD180EDGZ, WD140EDGZ HDD PCB 수리

10일 메일이 옵니다.

컴퓨터 파워서플라이 문제로,

메인보드, SSD, HDD모두 고장이 났답니다.



메인보드는 AS 받았으며 SSD와 HDD는 자료로 AS를 망설이시는 듯했습니다.(개인적 생각)



SSD는 제가 손 볼 수 있는 부분이 없고

HDD는 받아보기로 했습니다.







18일 도착한 박스 하나.









하드디스크 두 개가 들어갈 크기 치고는 박스가 작아 보이네요.

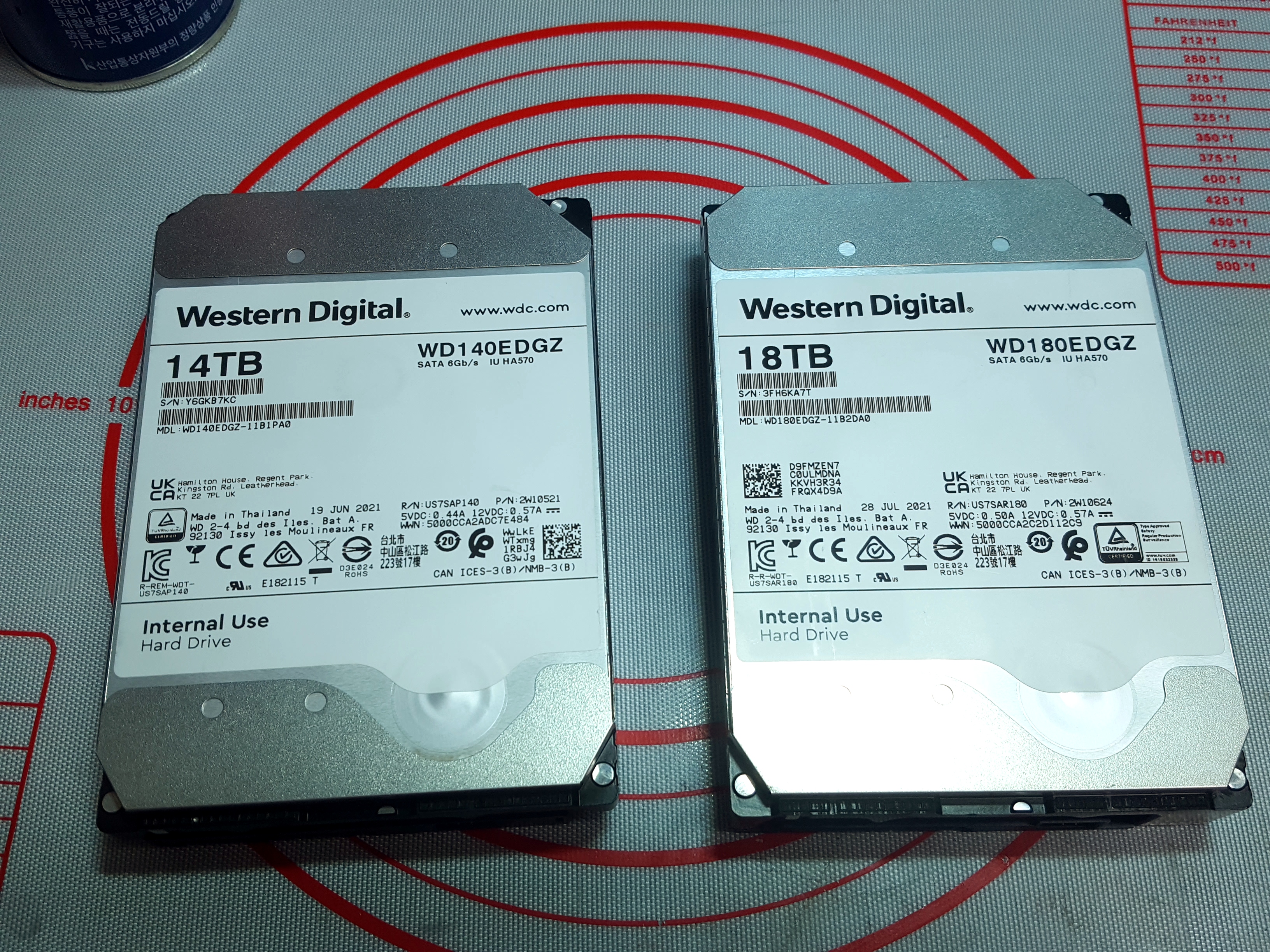

WD180EDGZ, WD140EDGZ 실물입니다.

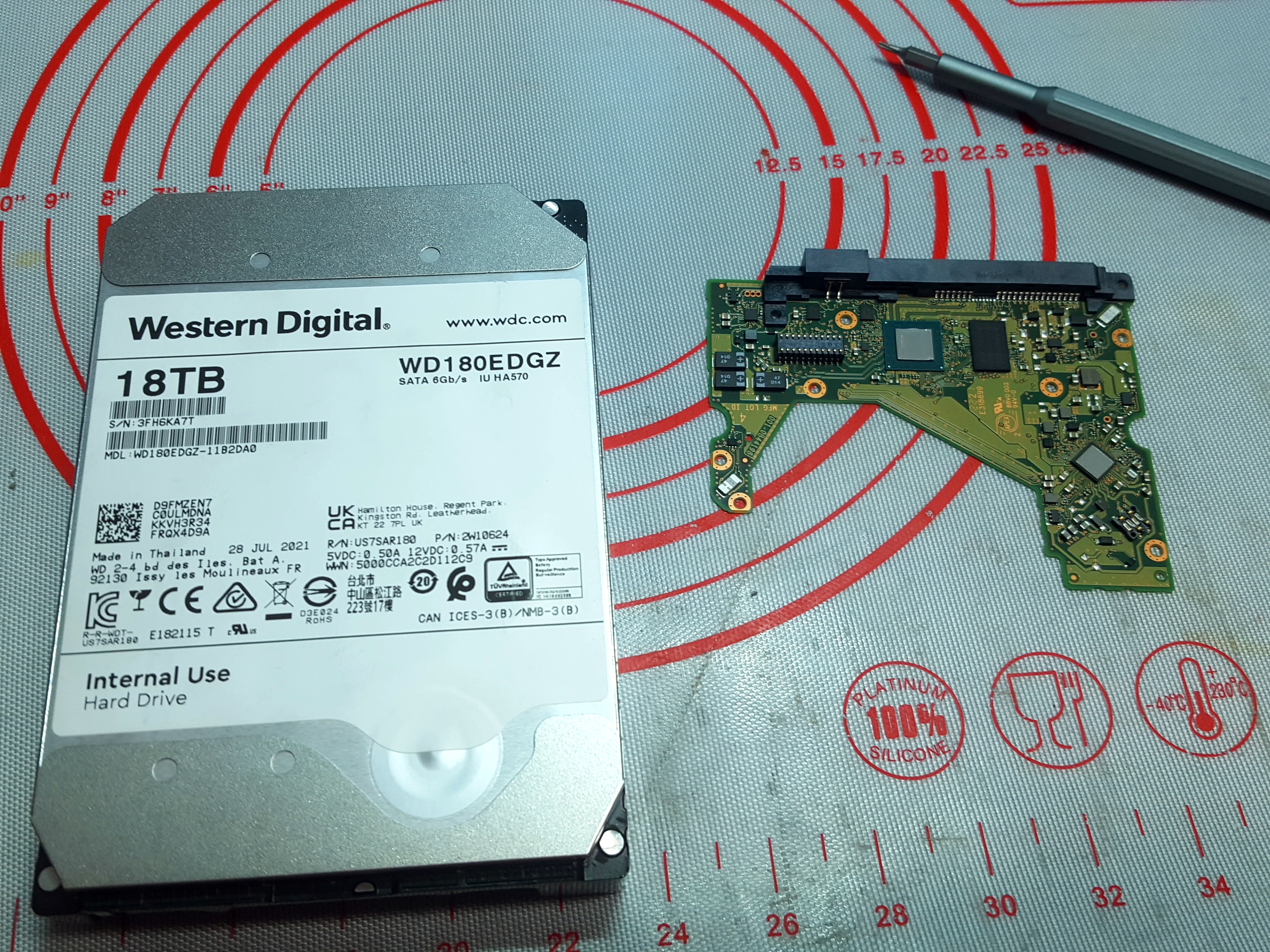

WD180EDGZ 부터 PCB를 분리합니다.











점검 결과

5V, 12V 라인 퓨즈 단선

5V, 12V 라인 다이오드 양호











부품용 PCB에서 퓨즈를 대체할 소자를 찾습니다.













WD180EDGZ PCB의 단선된 퓨즈 제거.











퓨즈 자리에 0Ω 저항 실장.

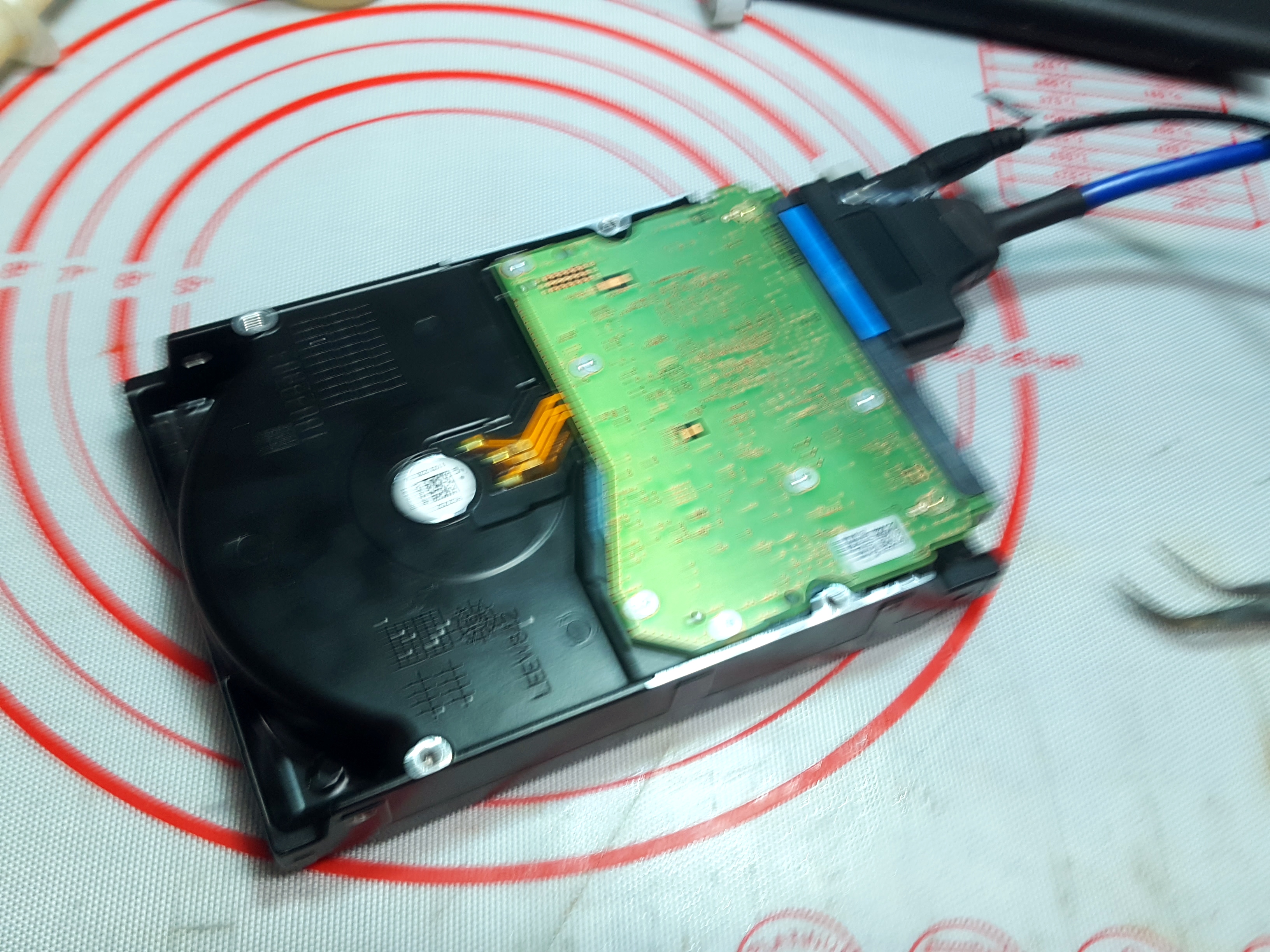

USB to SATA 연결로 인식을 확인합니다.



728x90







다음은 WD140EDGZ의 PCB를 분리합니다.

















점검 결과

WD180EDGZ PCB와 동일하게

5V, 12V 라인 퓨즈 단선

5V, 12V 라인 다이오드 양호입니다.











WD140EDGZ PCB의 단선된 퓨즈 제거.















부품용 PCB에서 0Ω 저항을 찾아 실장 합니다.













USB to SATA 연결로 인식을 확인합니다.











WD180EDGZ, WD140EDGZ모델의 단선된 퓨즈를 0Ω 저항으로 대체하여 수리를 완료했습니다.





퓨즈와 다이오드가 같이 문제 되는 경우는 많았으나

퓨즈만 단선된 상태의 고장은 처음 겪어보네요.



퓨즈는 회로의 가장 기본적인 안전장치여서

SMD퓨즈 여유가 많으면 전량 그리 했을 텐데요.

그러질 못 했습니다.





차후 동일한 문제가 발생 시 0Ω 저항 후단이 고장 날 가능성이 있습니다.

동일 증상이 생기지 말아야겠지만,

행여 동일 문제 발생 시 0Ω 저항이 먼저 끊어지길 바라며...









감사합니다.
