정상*님 PCB 수리

22일 메일이 옵니다.



기존 파워서플라이에 타사 케이블을 연결하면서 (모듈러인 듯합니다.) 문제가 생겼다고 합니다.







자가 점검 해보셨다네요.

4개 전부 5V라인 퓨즈 단선이라면서 제게  점검 및 수리를 부탁하셨습니다.



저도 점검이라 해봐야 퓨즈, 다이오드 불량 여부 정도만 볼 줄 알아서....;;









24일 도착한 실물입니다.



이렇게 포장하시면 안 돼요!! 하려고 했는데,

PCB끼리 서로 닿지 않도록 잘 포장하셨습니다.





728x90







좌측 상단부터,

2060-810032-002 두 개
WD60PURX로 추정



A3626A P362618
MC04ACA로 추정

2060-810011-001
WD20EZAZ로 추정







저도 증상을 확인합니다.

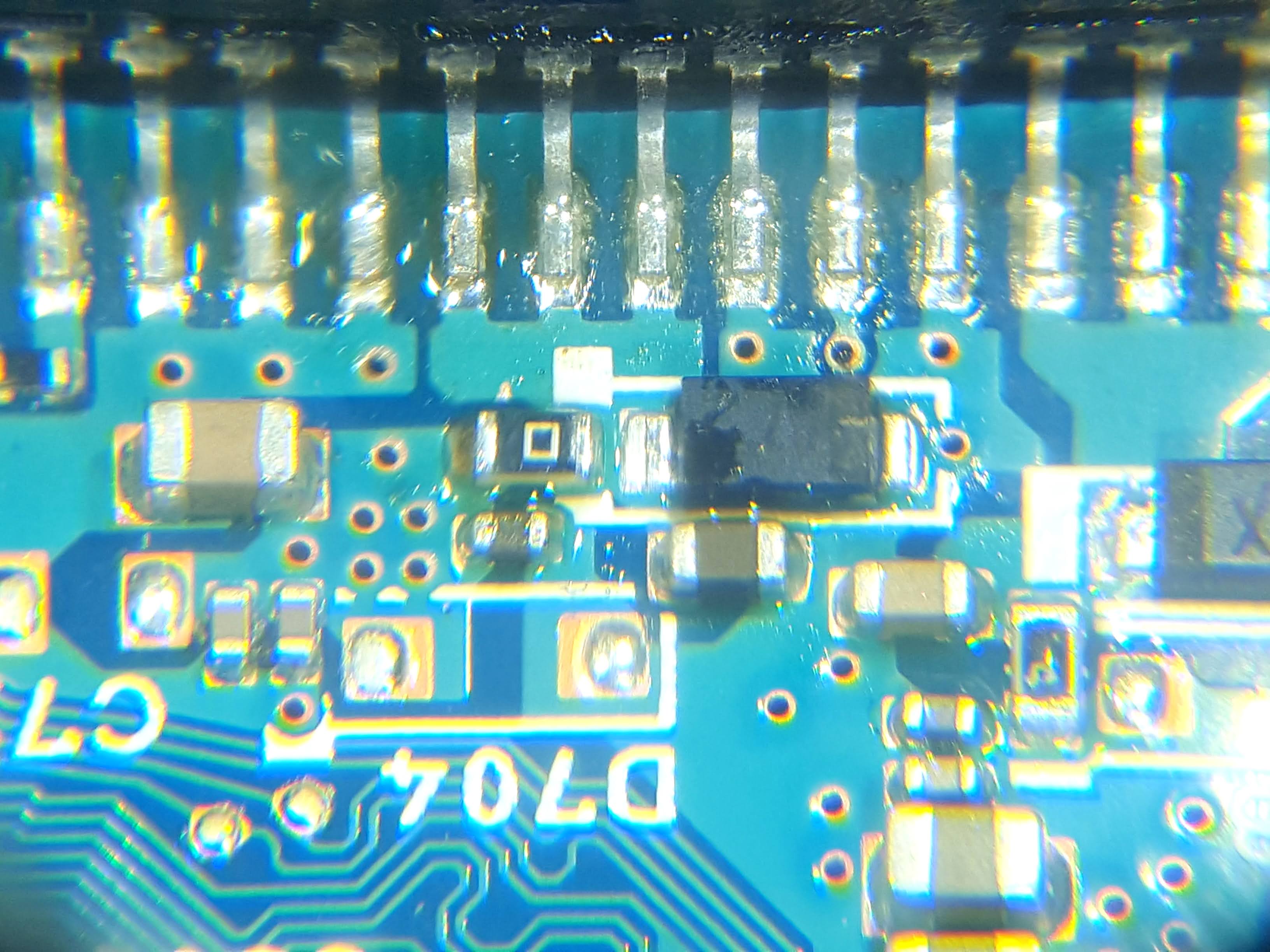

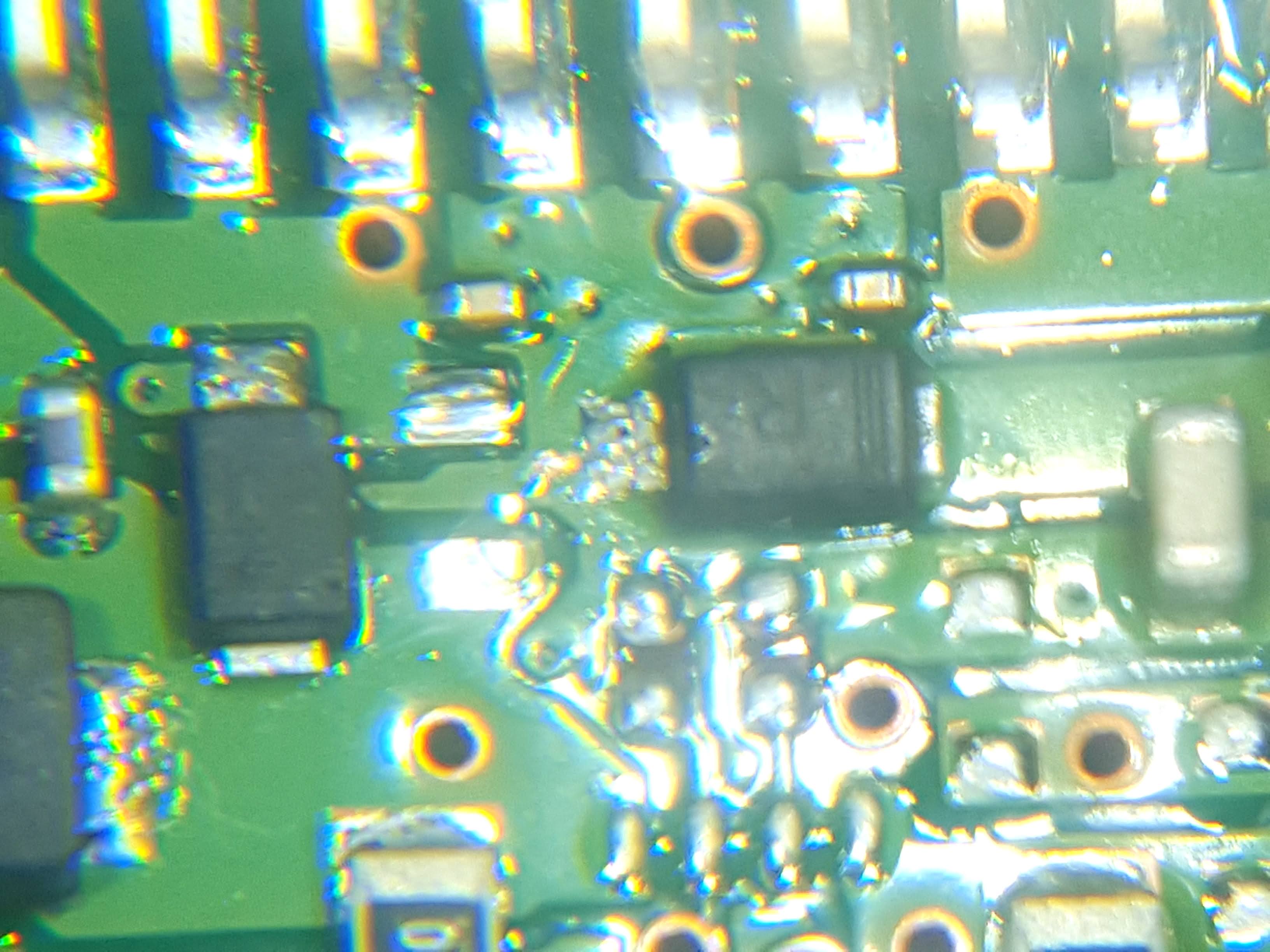

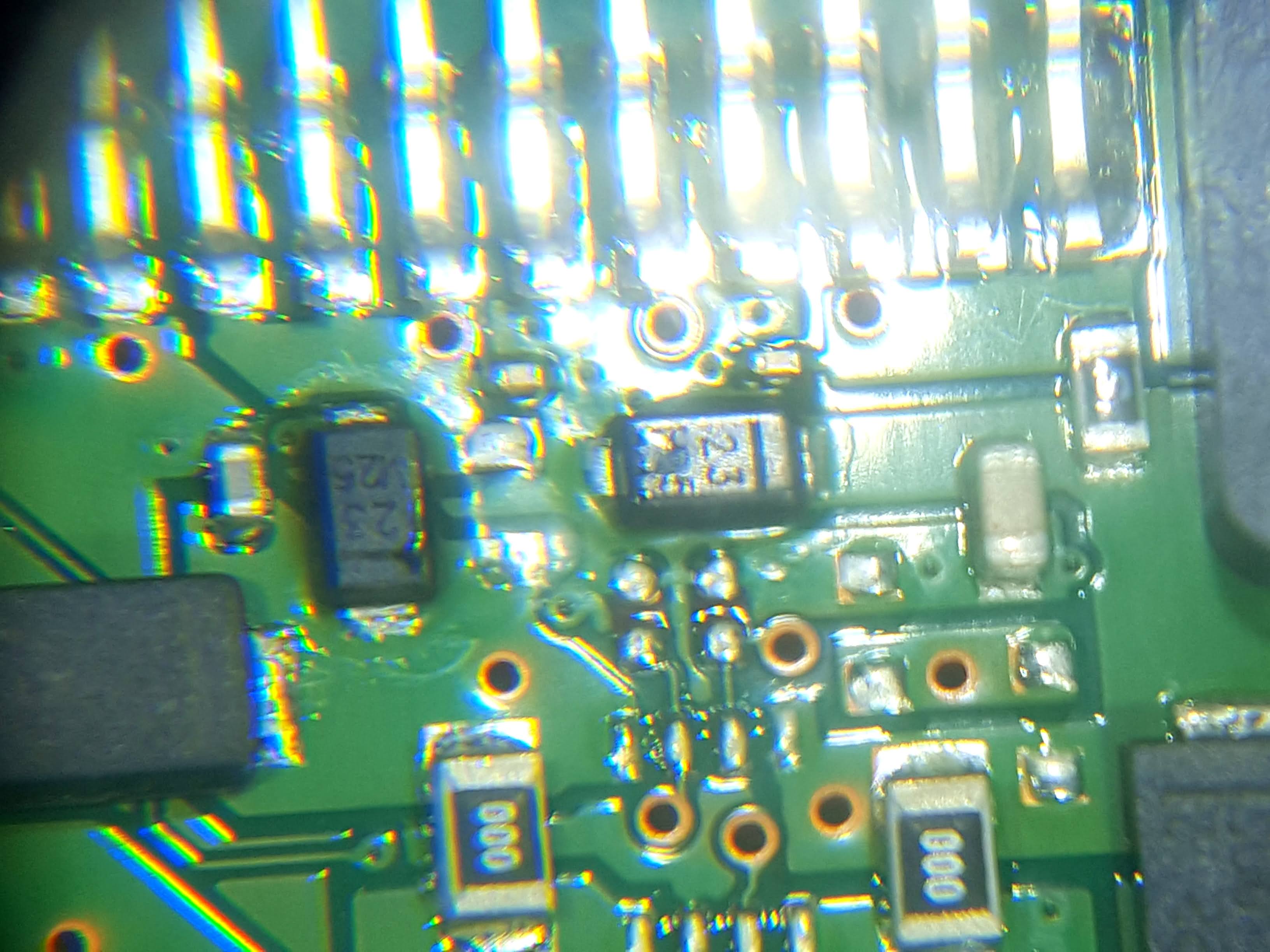

전부 5V라인의 퓨즈만 단선 상태입니다.

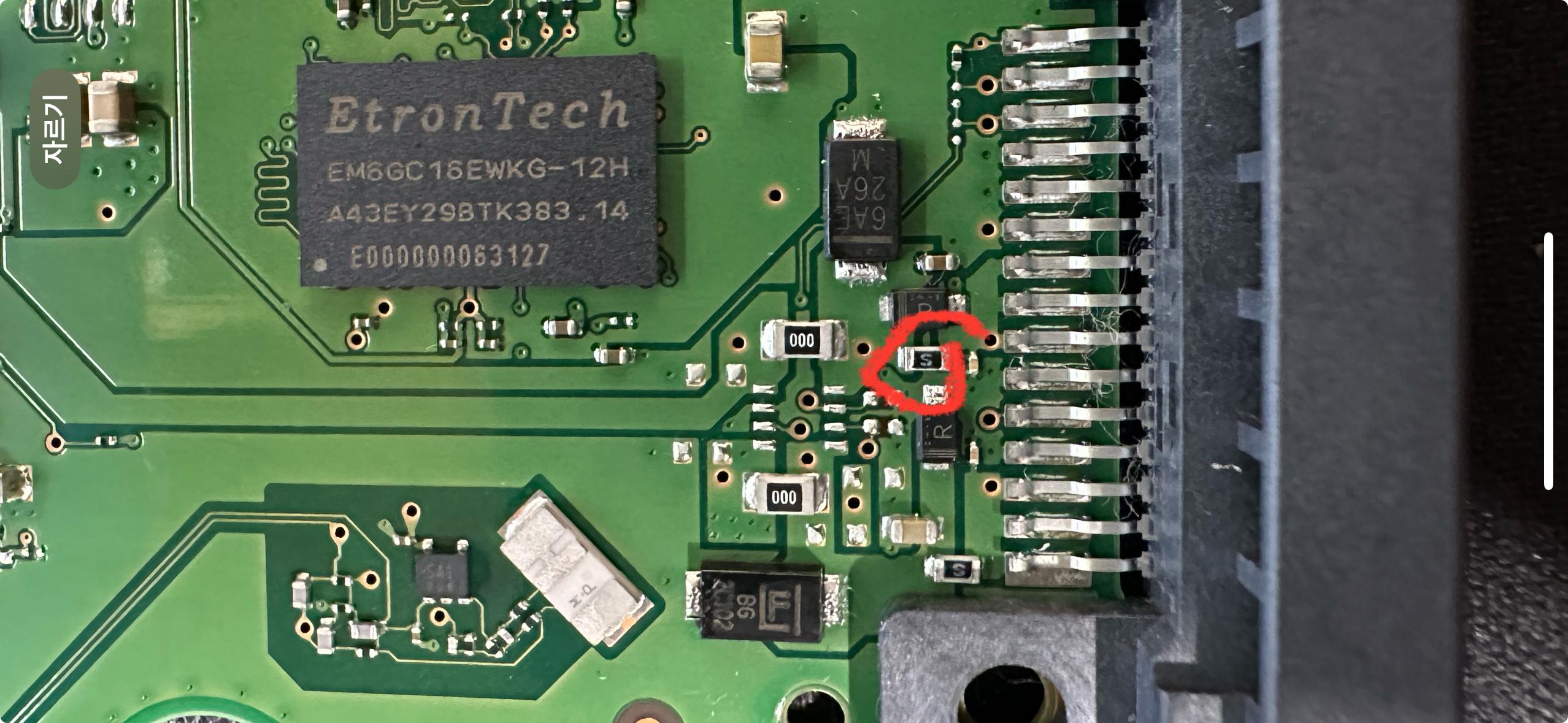

일부 제조사는 위 사진처럼 5V, 12V라인에 퓨즈 대신 0Ω저항을 사용하고 있습니다.



퓨즈 역할을 0Ω저항이 대신 하긴 하나, 0Ω저항은 퓨즈가 아니므로.

과전류, 과전압이 0Ω 저항에 흘렀을 때 반드시 끊어진다는 보장은 없습니다.

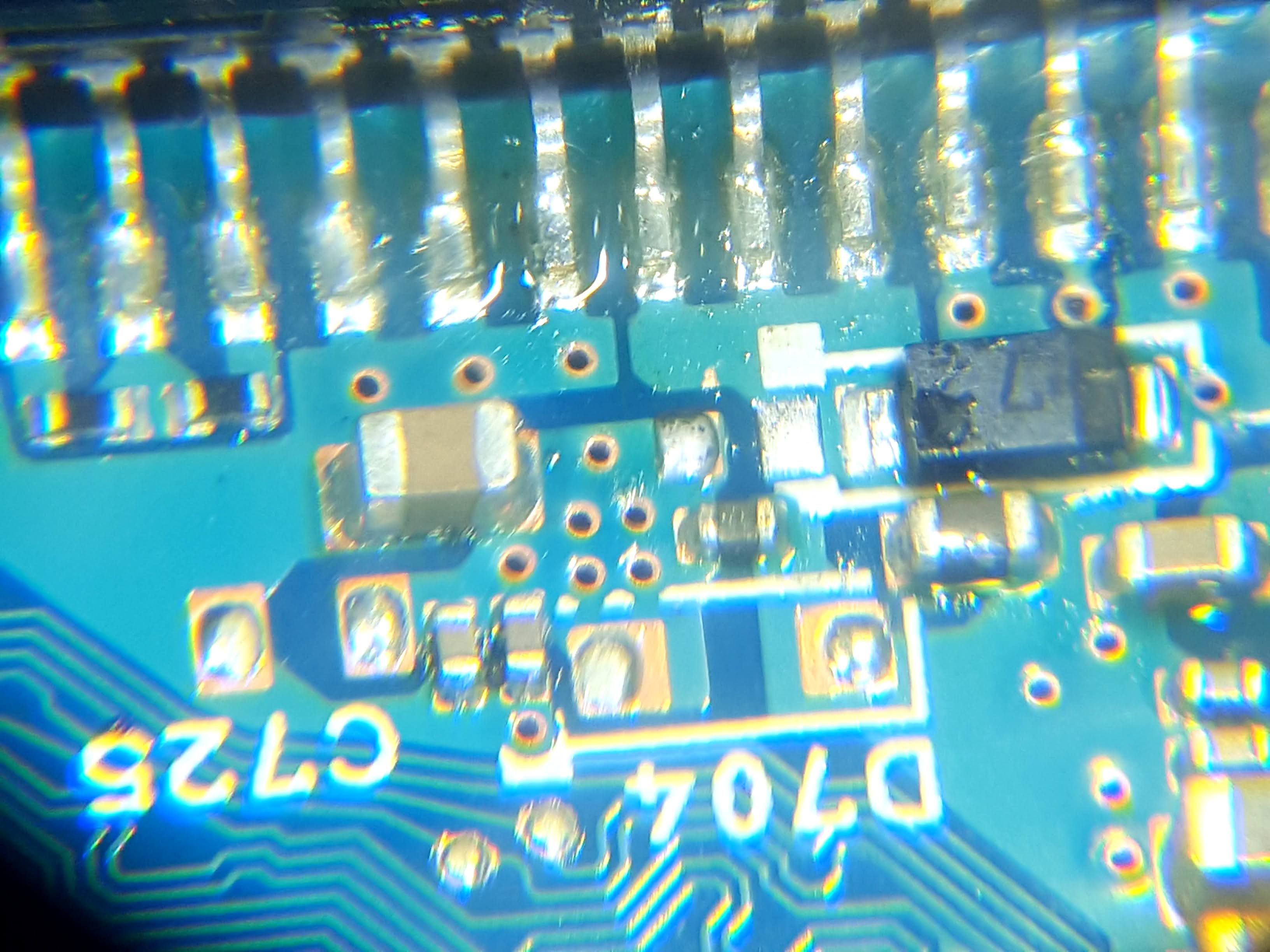

단선된 각 퓨즈를 제거합니다.

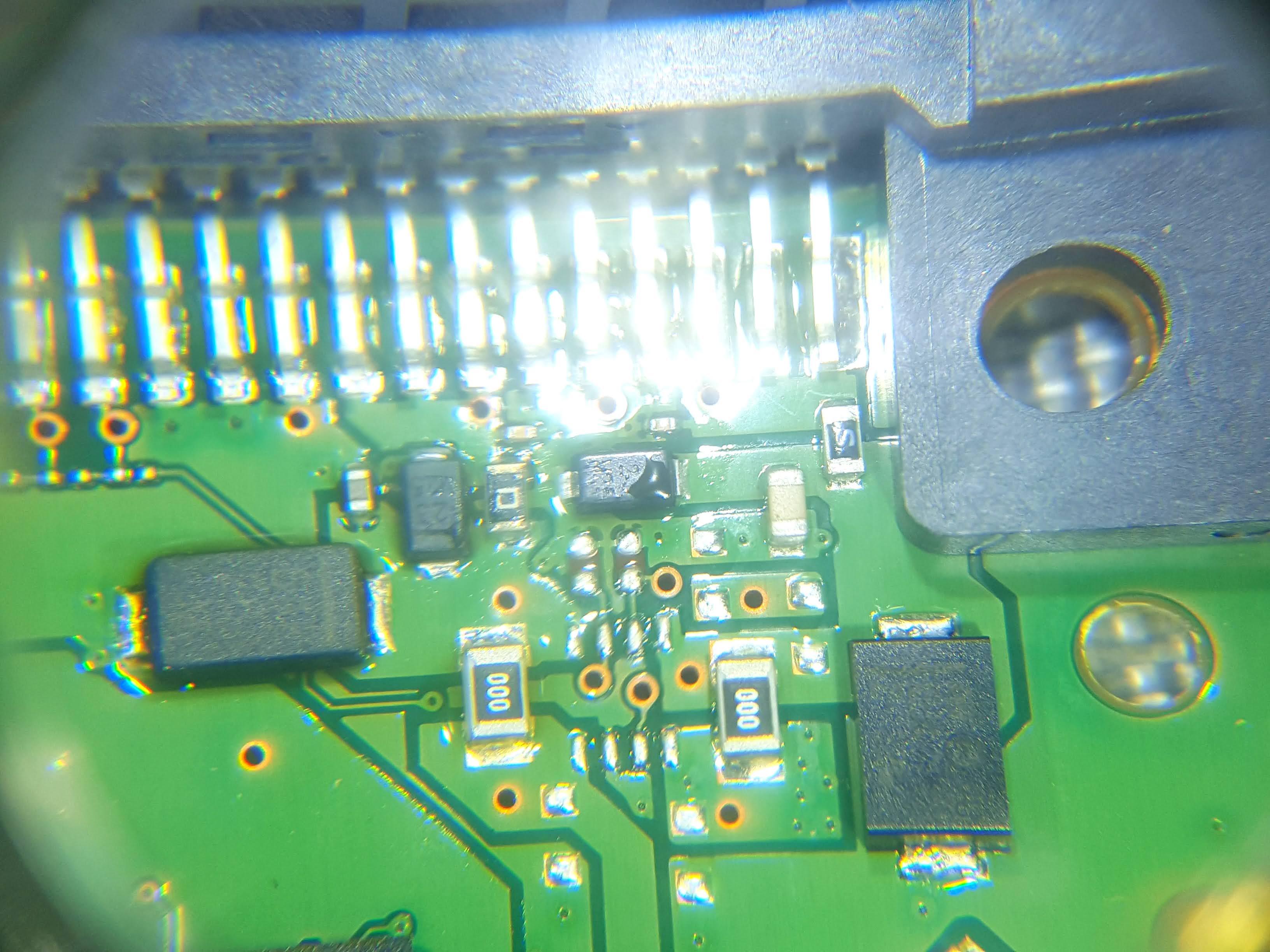

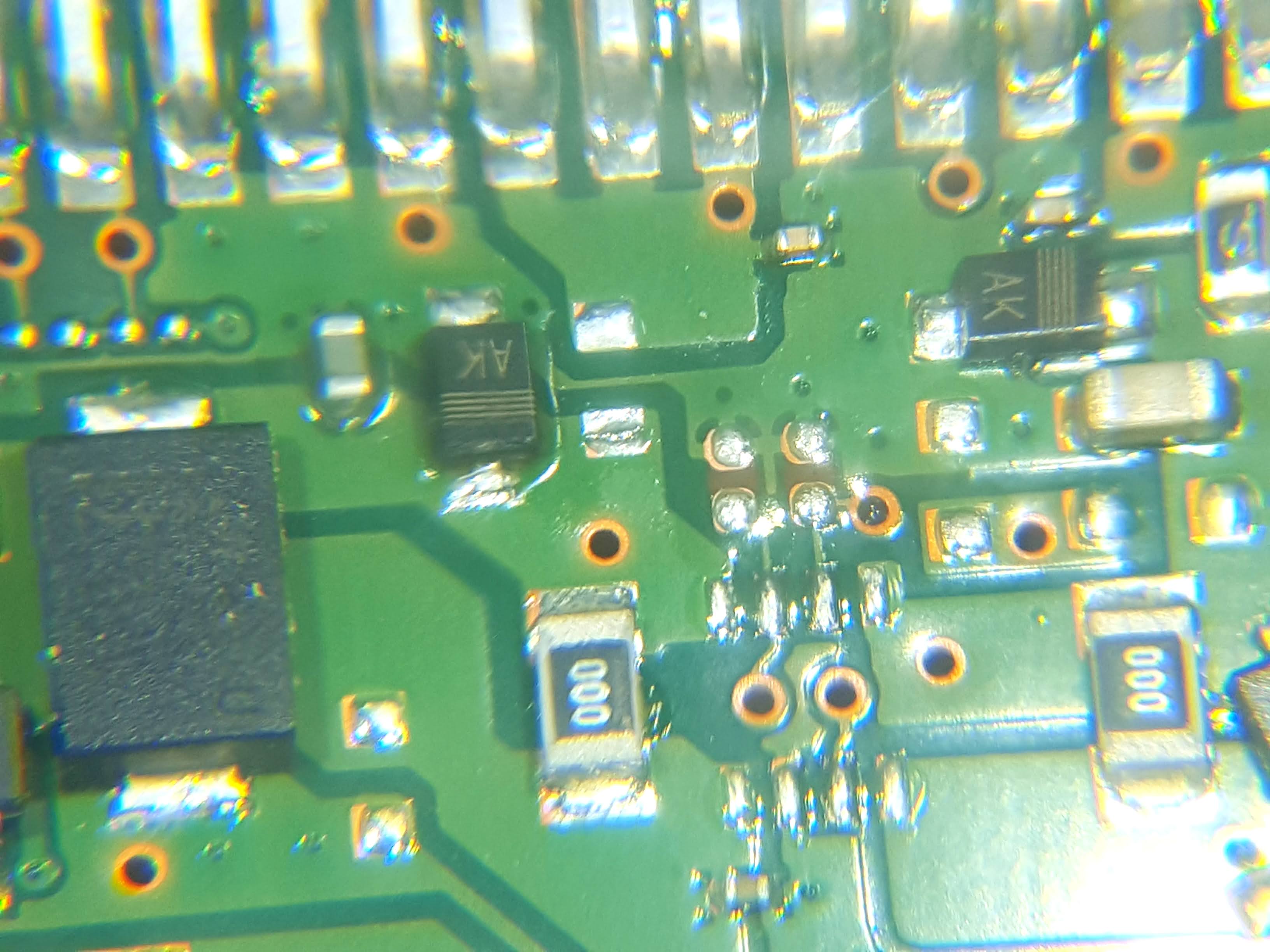

제거한 퓨즈자리에 0Ω저항을 실장 합니다.









세척 후 도통 확인을 합니다.





단선된 퓨즈를 0Ω저항으로 바꿔만 줬으니,

이상 없이 작동되리라 생각합니다.





감사합니다.
