이영*님 WD PCB 롬칩 이식 수리

28일 메일이 옵니다.





커넥터가 파손되어 자가 조치 하시려다 이렇게 되었다면서,

롬칩을 교체해야 할지, 커넥터를 교체해야 할지 의견을 물으셨습니다.







사진을 보니, 패드도 뜯긴 상태라서 롬칩 이식이 빠를 것 같다 하였고,

구매하신 PCB가 불량이라면 (조립 전 까진 불량 여부를 알 수 없지만)

뜯긴 패드를 복원 후 커넥터를 교체해야 한다 말씀드렸습니다.

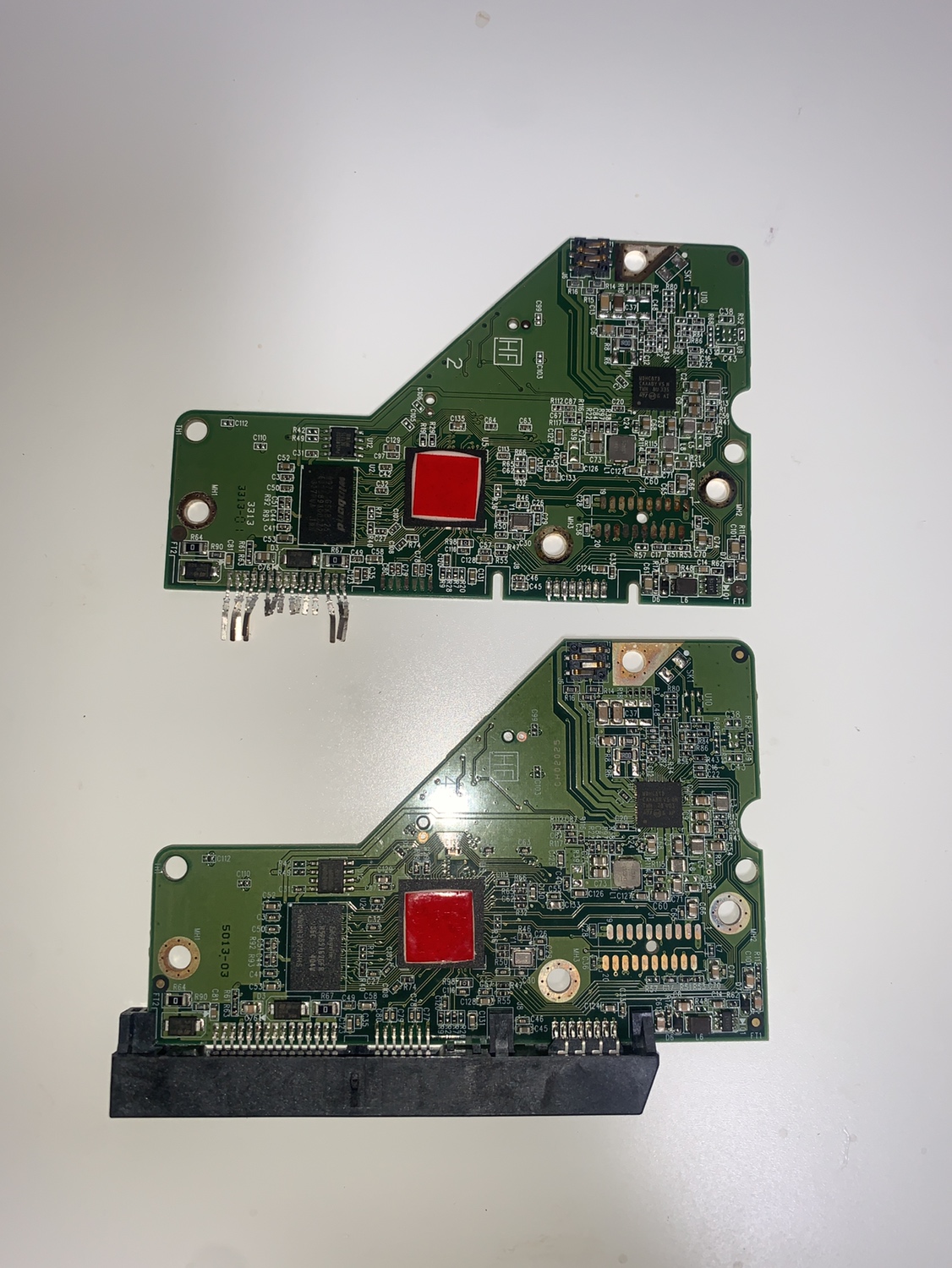

30일 도착한 실물입니다.









파손과 더불어 5V라인 다이오드도 단락 상태입니다.







PCB모델은 2060-771829-004으로 동일합니다.

이 PCB모델로 검색하니 WD10EZEX모델이 찾아지는데,

500GB와 1TB는 이 PCB를 같이 사용하는 것 같습니다.





의뢰받은 모델은 500GB라고 했거든요.











위 두 롬칩을 교체하면 되는 간단한 작업입니다.



728x90







스페어 PCB의 롬칩 제거.













원래 PCB의 원본 롬칩 적출.











스페어 PCB에 원본 롬칩 이식 실장.

















스페어 PCB의 롬칩은 원래 PCB에 떨어지지만 않게 대충 붙여놓습니다.









롬칩 교체가 완료되었습니다.





롬칩을 이식했다고 문제가 해결된다는 보장은 없으나,

정상 인식 되길 바랍니다.







감사합니다.
