에이윌님 시게이트 바라쿠다 1TB(ST1000DM010) SATA 커넥터 수리

728x90

3일 메일이 옵니다.





문의에 대한 답장을 드리고,

2주가 넘도록 아무 소식이 없어서 해결하셨나  보다 했습니다.







19일...

보냈다는 메일이 옵니다.

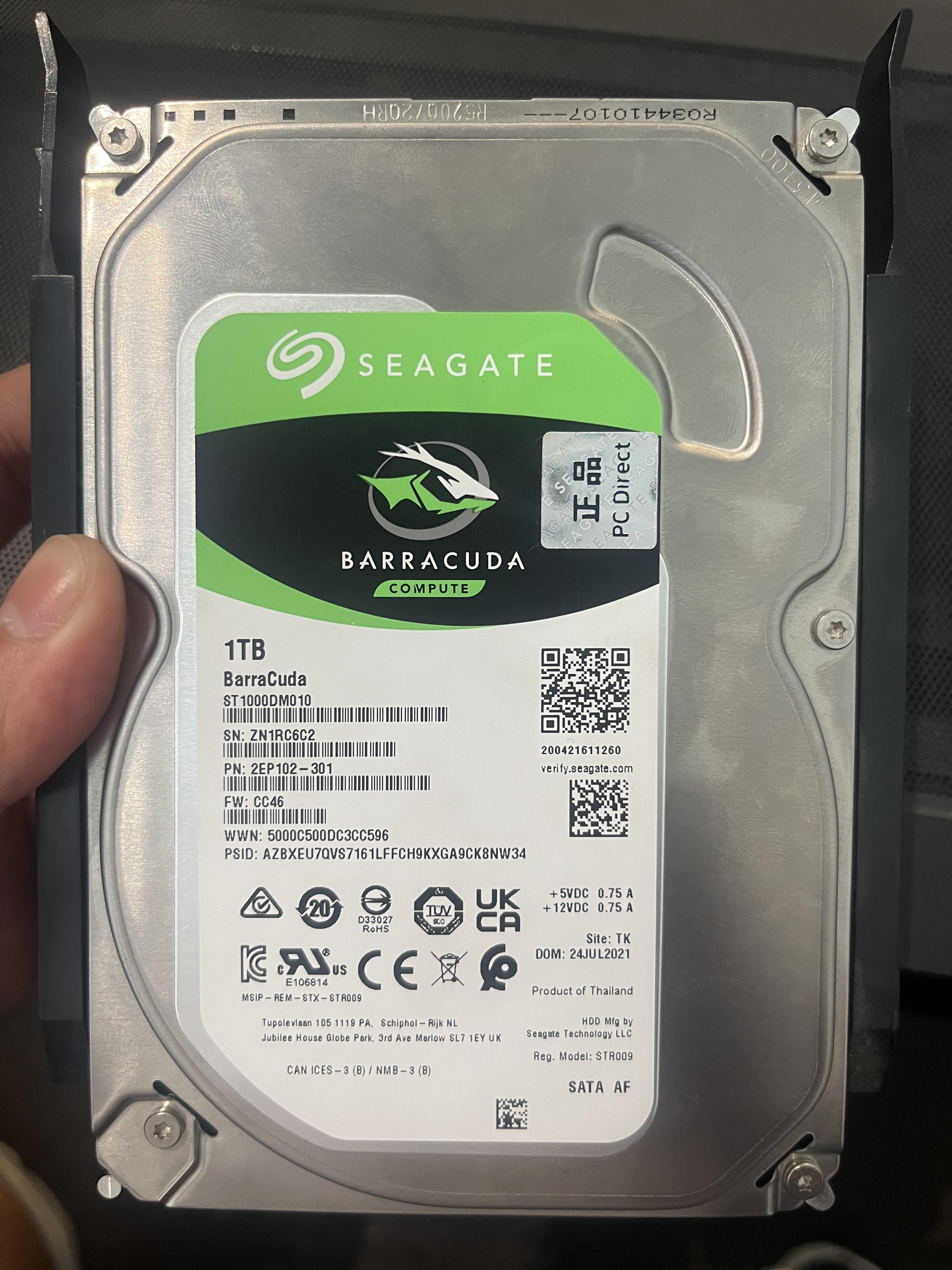

21일 도착한 실물입니다.













파손부위입니다.

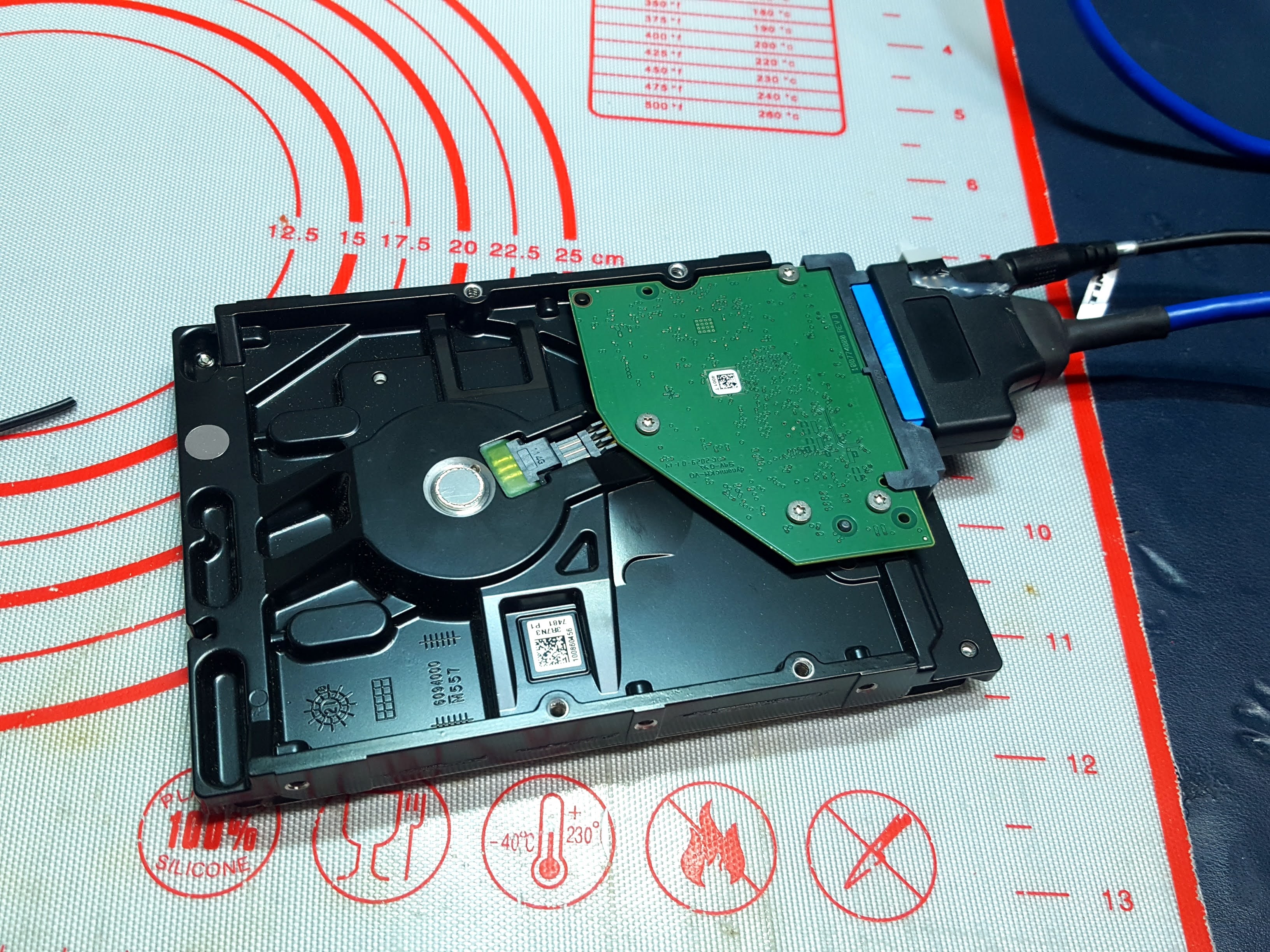

핀 정렬 후 USB to SATA를 연결합니다.













인식이 굉장히 더딥니다.









다른 USB to SATA 연결로 인식을 확인합니다.















나사를 풀어  PCB를 분리.











정밀 니퍼 끝이 안 들어갑니다.

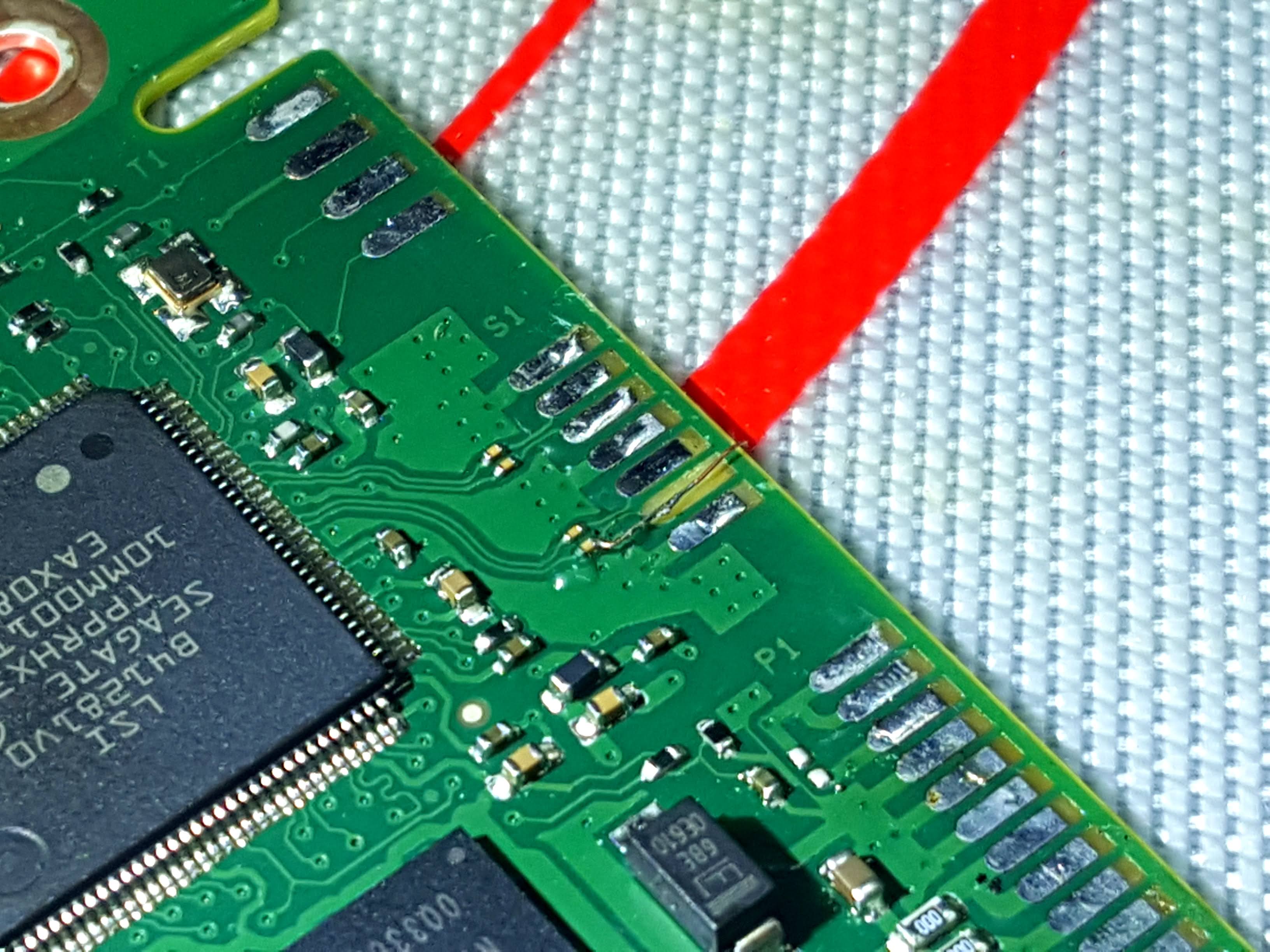

억지로 잘라내다 패드 하나 손상...ㅠㅠ











추가 손상을 막고자 커넥터 리드에 납을 많이 녹여서 제거합니다.

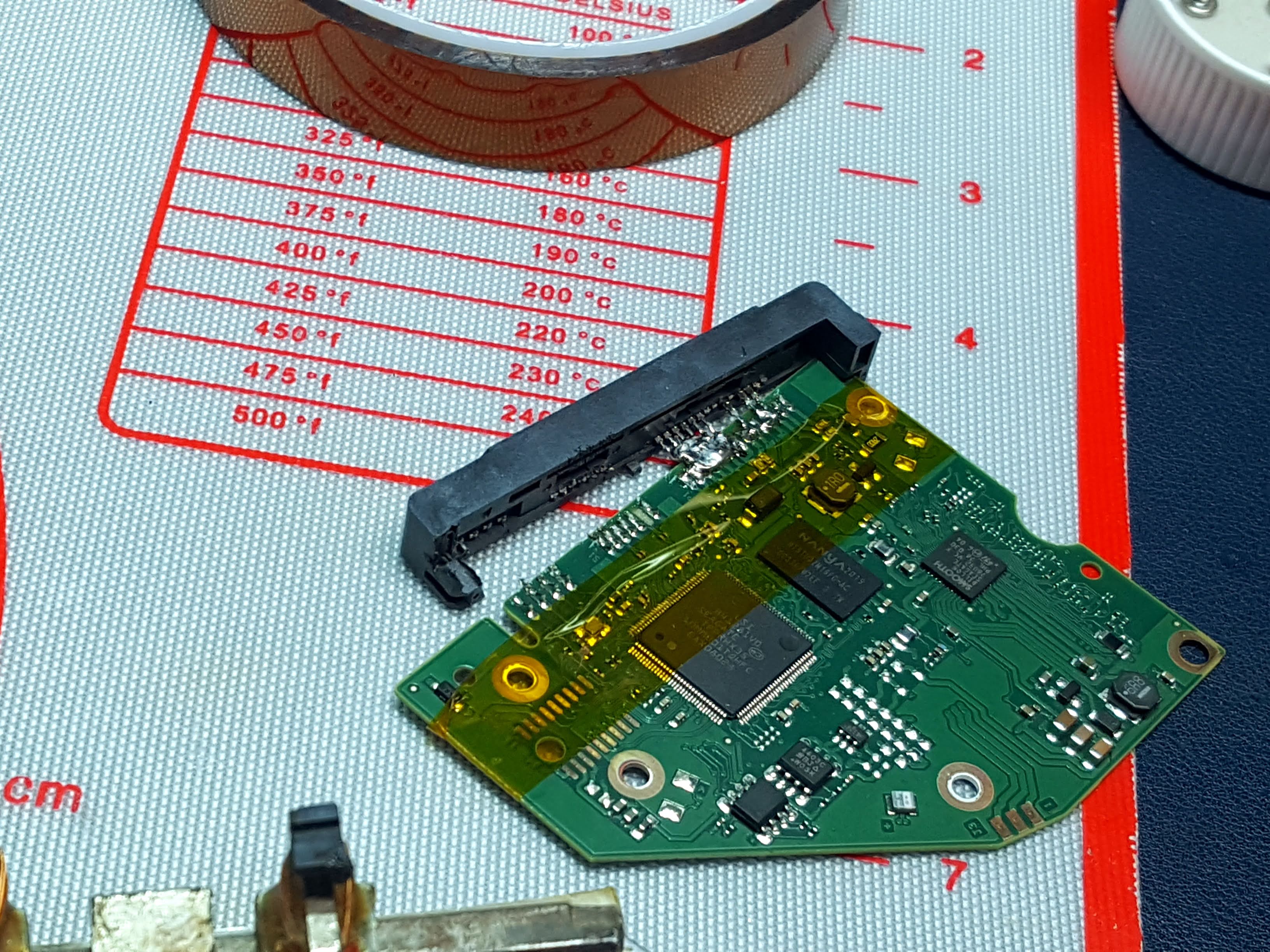

실장면 정돈.



728x90









MLCC가 너무 작아 현미경 카메라의 도움을 받습니다.

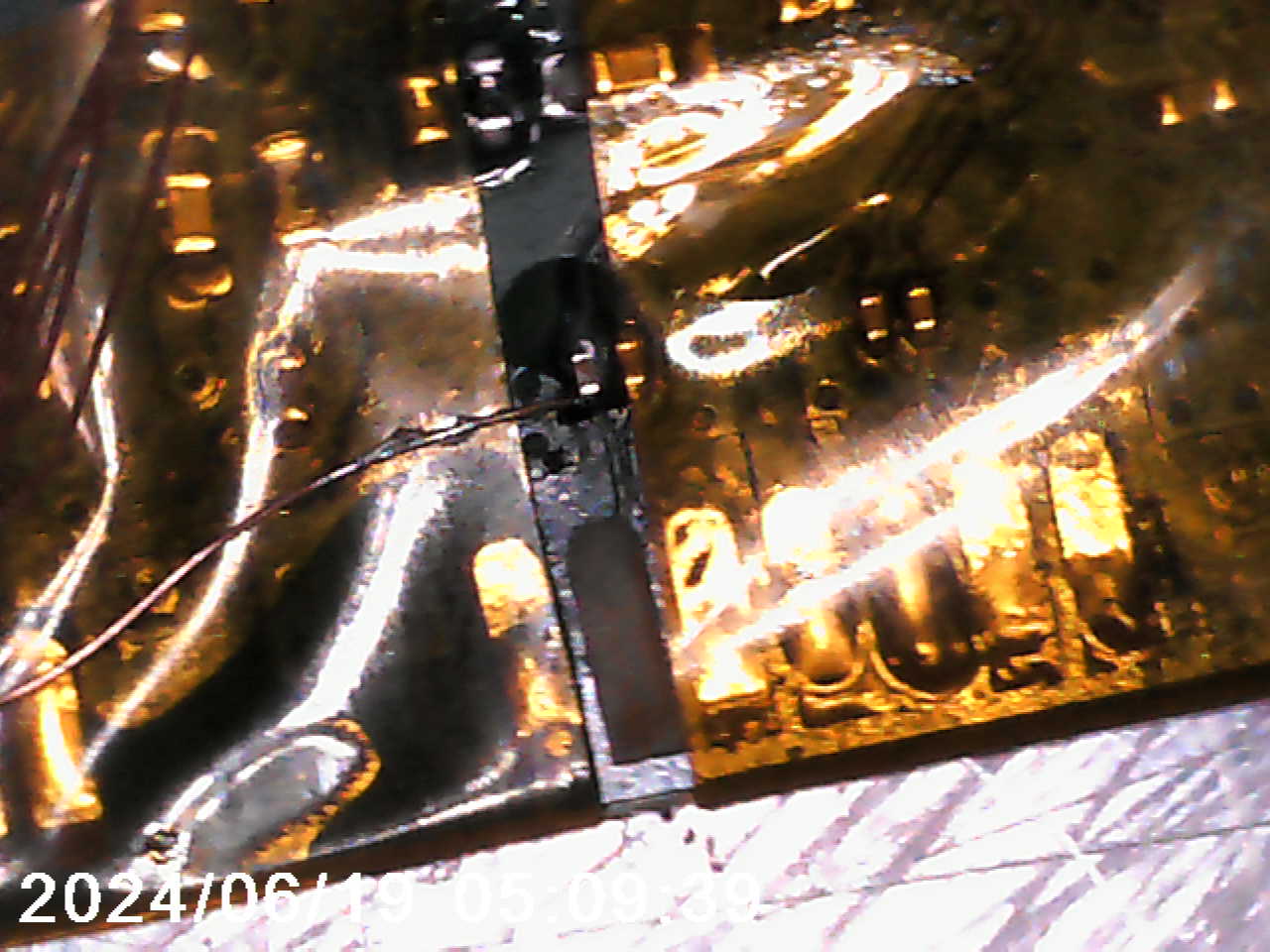

MLCC와 이어진 와이어는 PCB뒤로 넘겨줍니다.













새 커넥터 준비.











MLCC와 이어진 와이어도 붙여주면서 커넥터 실장.









육안 검수 및 테스터기로 도통 테스트 후 세척.













PCB조립 후 USB to SATA 연결















장치는 인식하나 디스크 자체가 잡히질 않습니다..





PCB분리.

몇 번을 다시 봐도 문제가 없습니다.



잔여 플럭스로 통신에러가 있을 수 있어서 더욱 꼼꼼히 세척.

잘 붙어있지만 납 보강.

USB to SATA도 교체.



문제 증상은 동일합니다.



하드디스크가 첫 시동을 하면 약 4초 정도 작동하다 재시동.

또 3초 정도 작동하다 재시동 후 연속 동작하는 공통적인 현상이 관찰되었습니다.



혹시 전원 부족인가  싶어서,

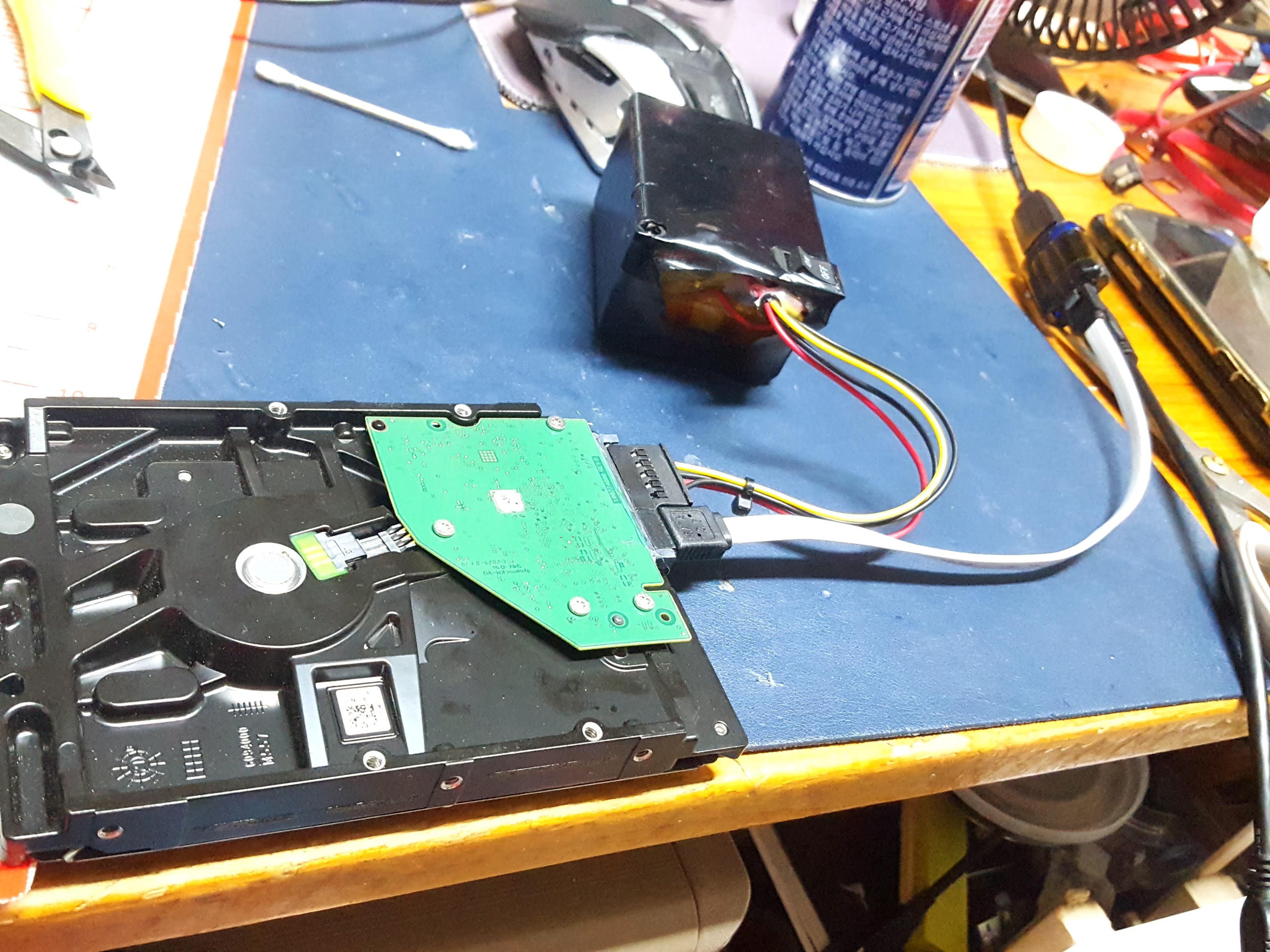

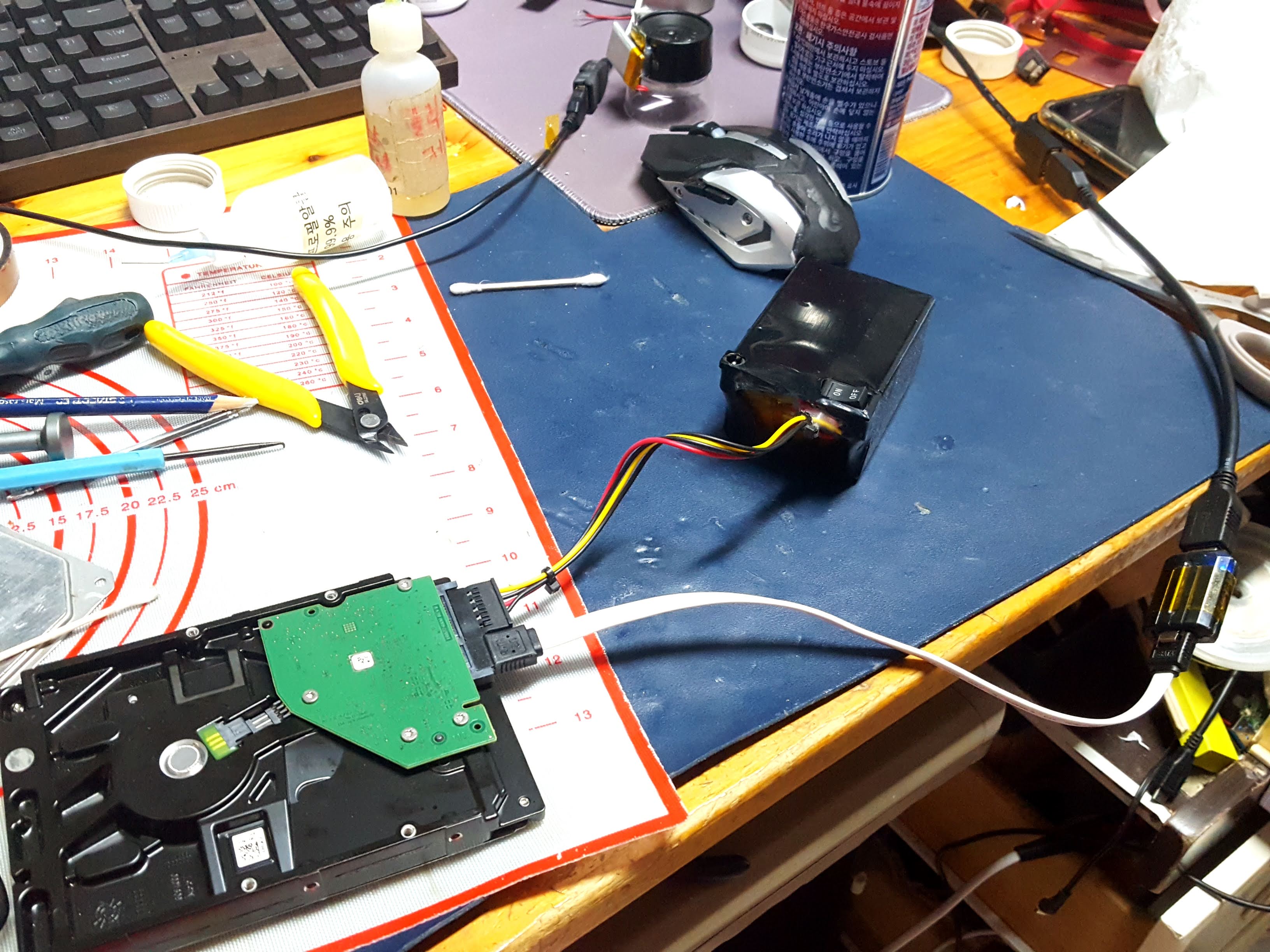

전원을 별도로 입력해 봅니다.









휴~

이제야 인식이 되네요.















커넥터 주변을 보강 후

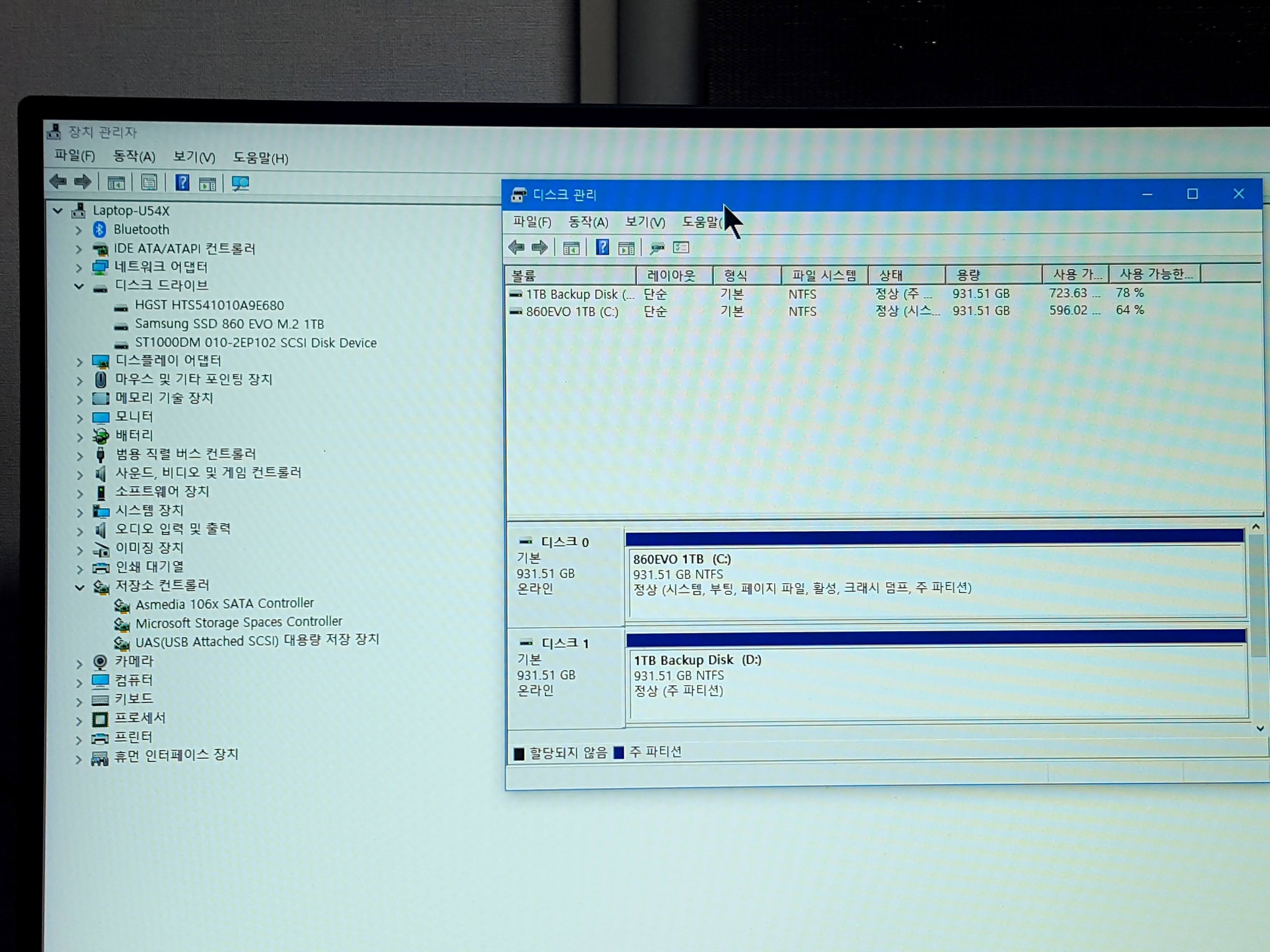

최종 인식 확인입니다.

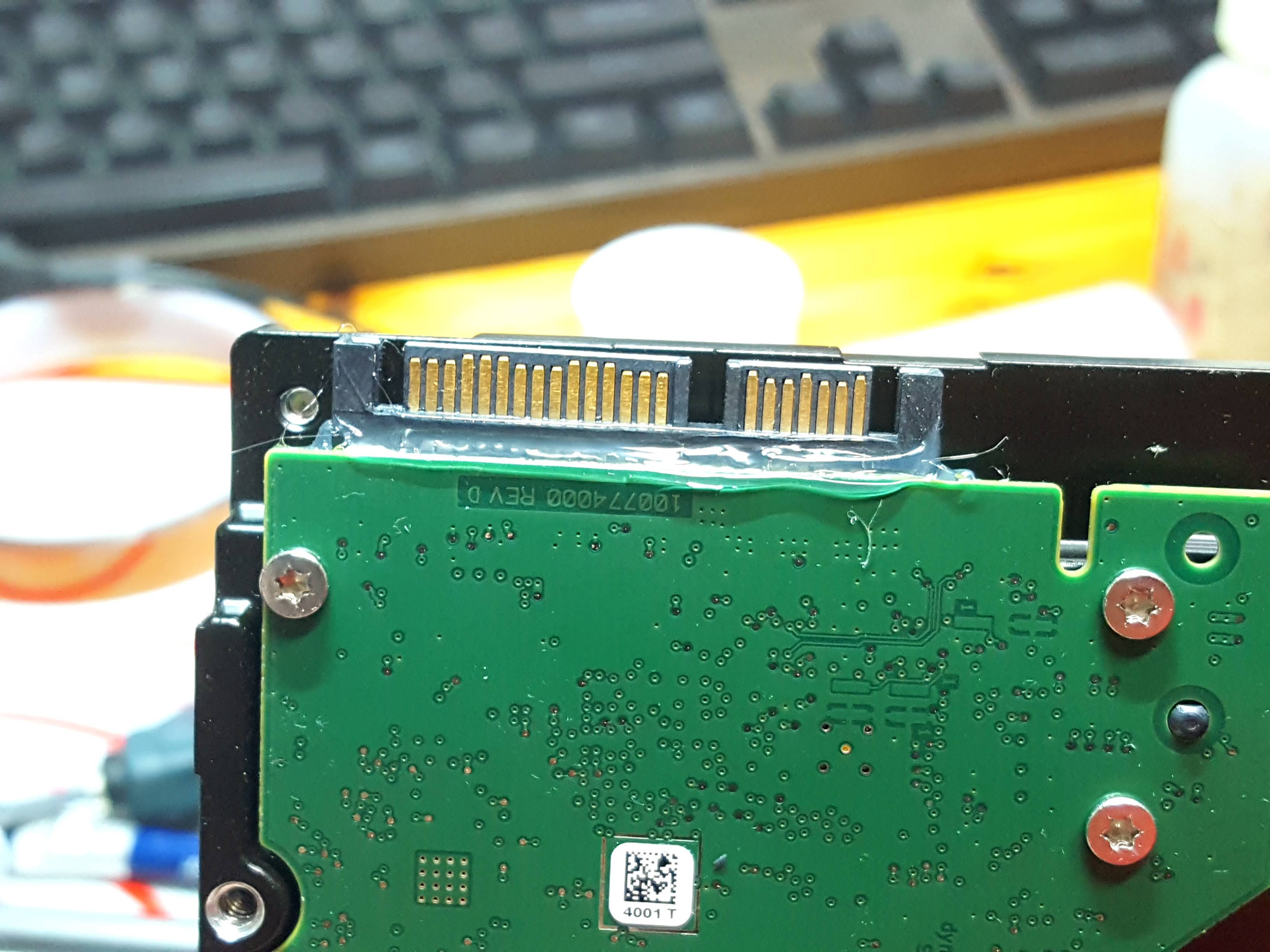

ST1000DM010의 SATA 커넥터 교체작업이 완료되었습니다.

글루는 견고한 고정이 아니니 케이블 연결 시 각별한 주의가 필요합니다.







감사합니다.
