조준*님 시게이트 160GB (ST3160815AS) PCB ROM 교체 이식

1월 7일 메일이 옵니다.





외장 케이스에 넣어서 사용하던 하드디스크인데,

전원부에 문제가 생겨 재장착을 해도 인식이 안되더랍니다.

동일 PCB는 구하신 상태였고, 이후에 롬라이터로 시도해 보았으나 잘 안되셨던 모양입니다.

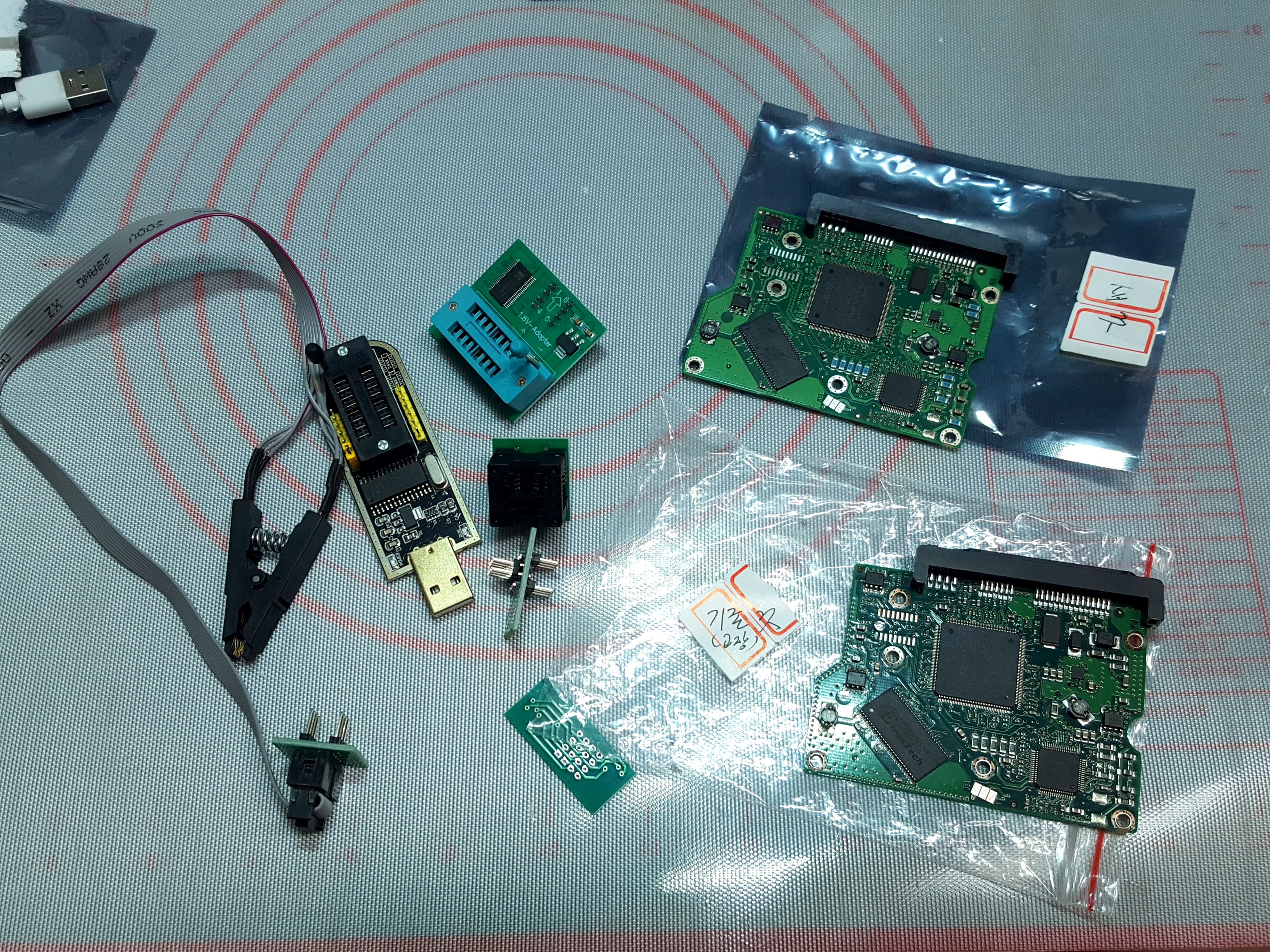

2월 8일 도착한 것들입니다.

작업할 PCB 두 개와 CH341A 롬라이터 및 부자재를 보내 주셨습니다.









롬라이터는 저도 두 종류를 갖고 있거든요.



잘 쓰겠습니다.





728x90









교체용 PCB는 대개 대륙 쇼핑몰에서 공수해 오는데요.

롬칩에 체크가 되어있습니다.

체크 표시가 없더라도 표면 각인이 24, 25로 시작하면 그 IC가 롬칩입니다.









교체용 PCB에서 롬칩을 제거합니다.

제거한 이 롬칩은 사용하지 않습니다.











원본 PCB에서 롬칩을 적출합니다.









그대로 교체용 PCB에 이식 실장해줍니다.









시게이트 160GB HDD PCB의 롬칩 교체가 완료되었습니다.



하드디스크 물리적 문제가 아니라면 (가장 흔한 헤드 손상) 인식될 겁니다.





감사합니다.
