미그간지님 WD 8TB (WD80EFAX) SATA 커넥터 파손 수리

13일 메일이 옵니다.



NAS 사용 중에 손상되었답니다.

뒤에 청소기가 있는 것 보니 청소 중에 그런 듯싶네요.

안에 아이들 사진이 많이 있답니다.









25일 도착한 실물입니다.

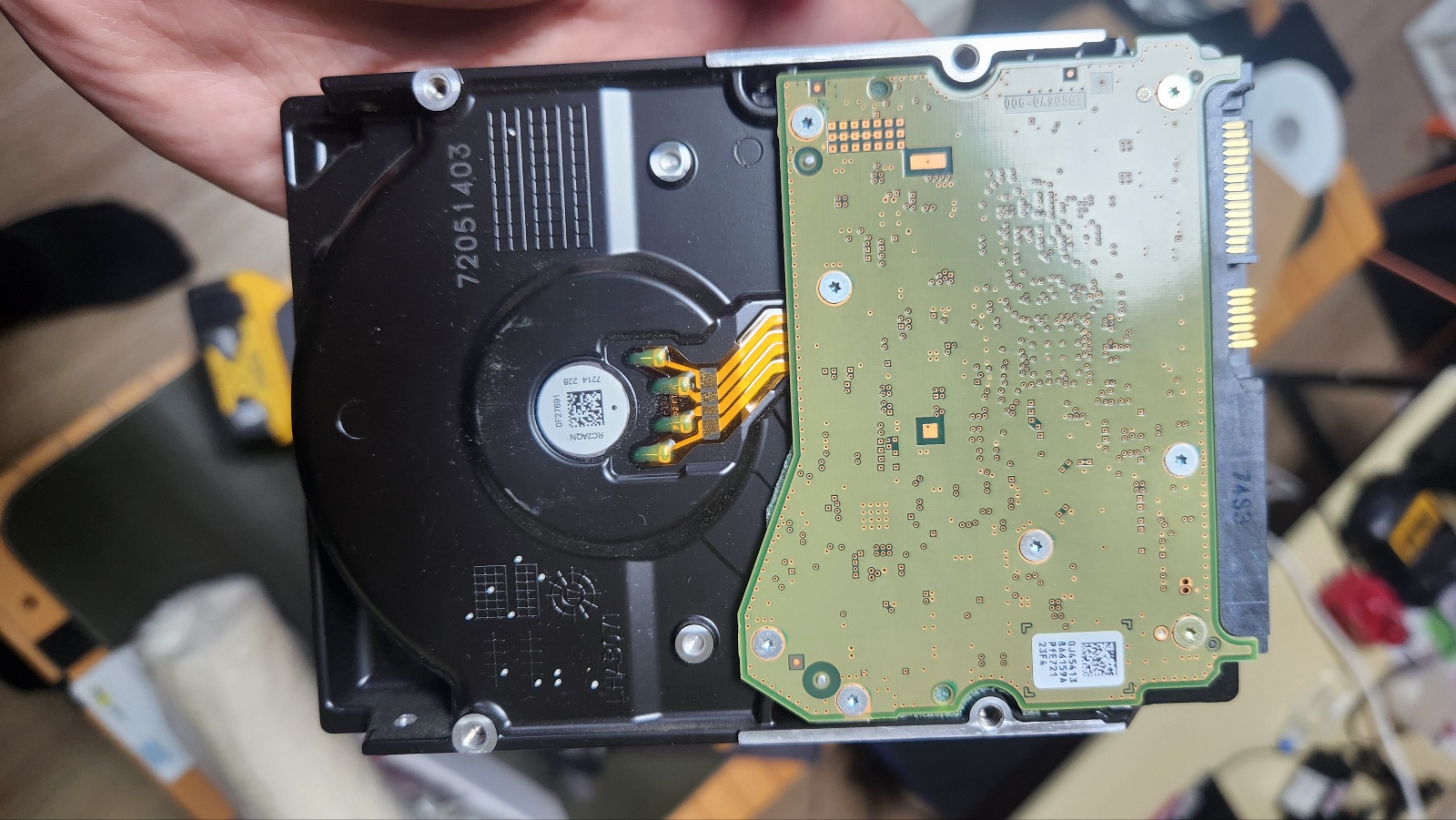

파손 부위입니다.









USB to SATA  연결로 최초 인식을 확인합니다.







728x90









모든 고정나사를 풀어 PCB를 분리합니다.















파손된 커넥터를 제거합니다.

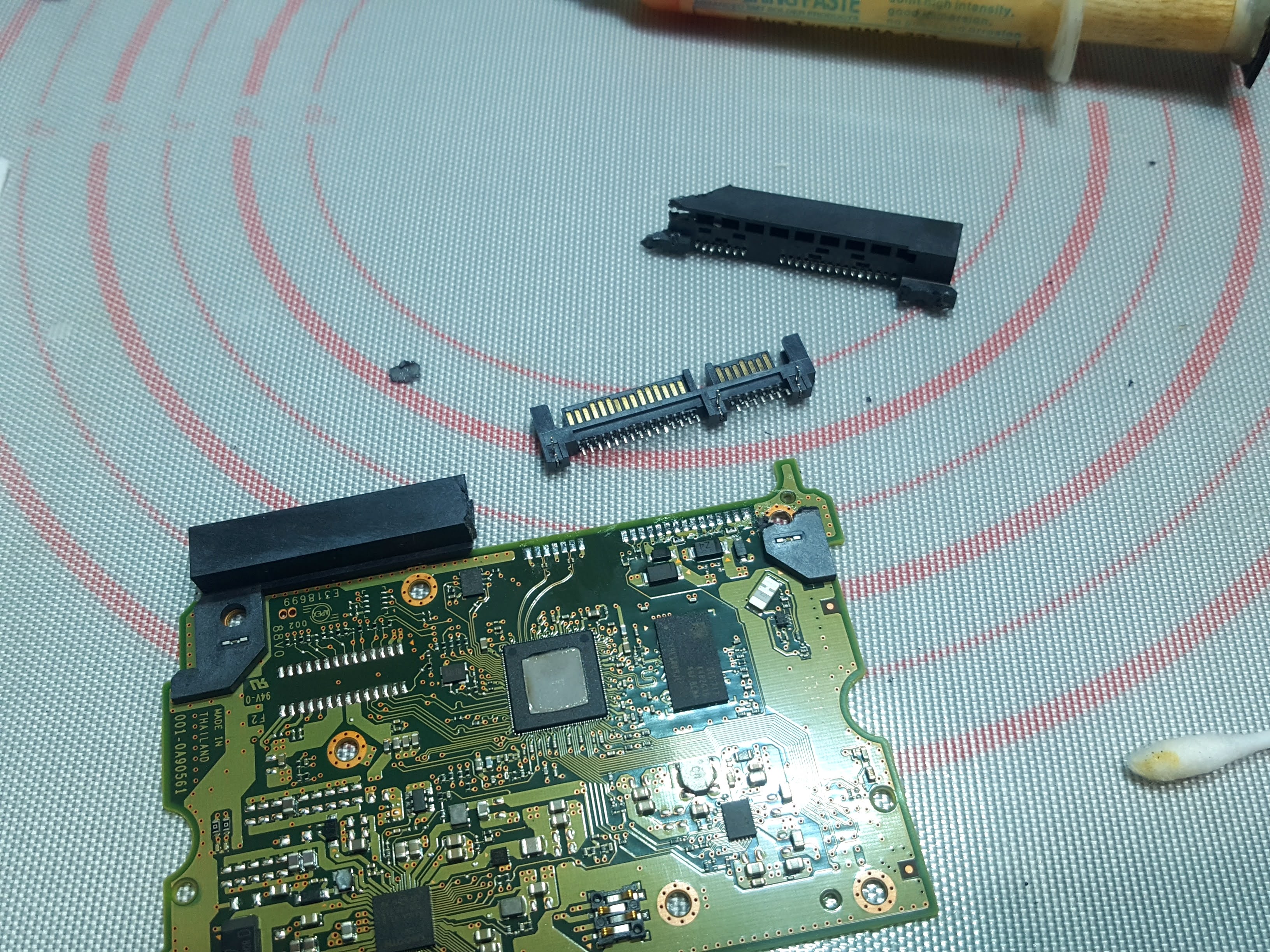

실장면을 정돈하고 새 커넥터를 준비합니다.









새 커넥터를 실장 합니다.

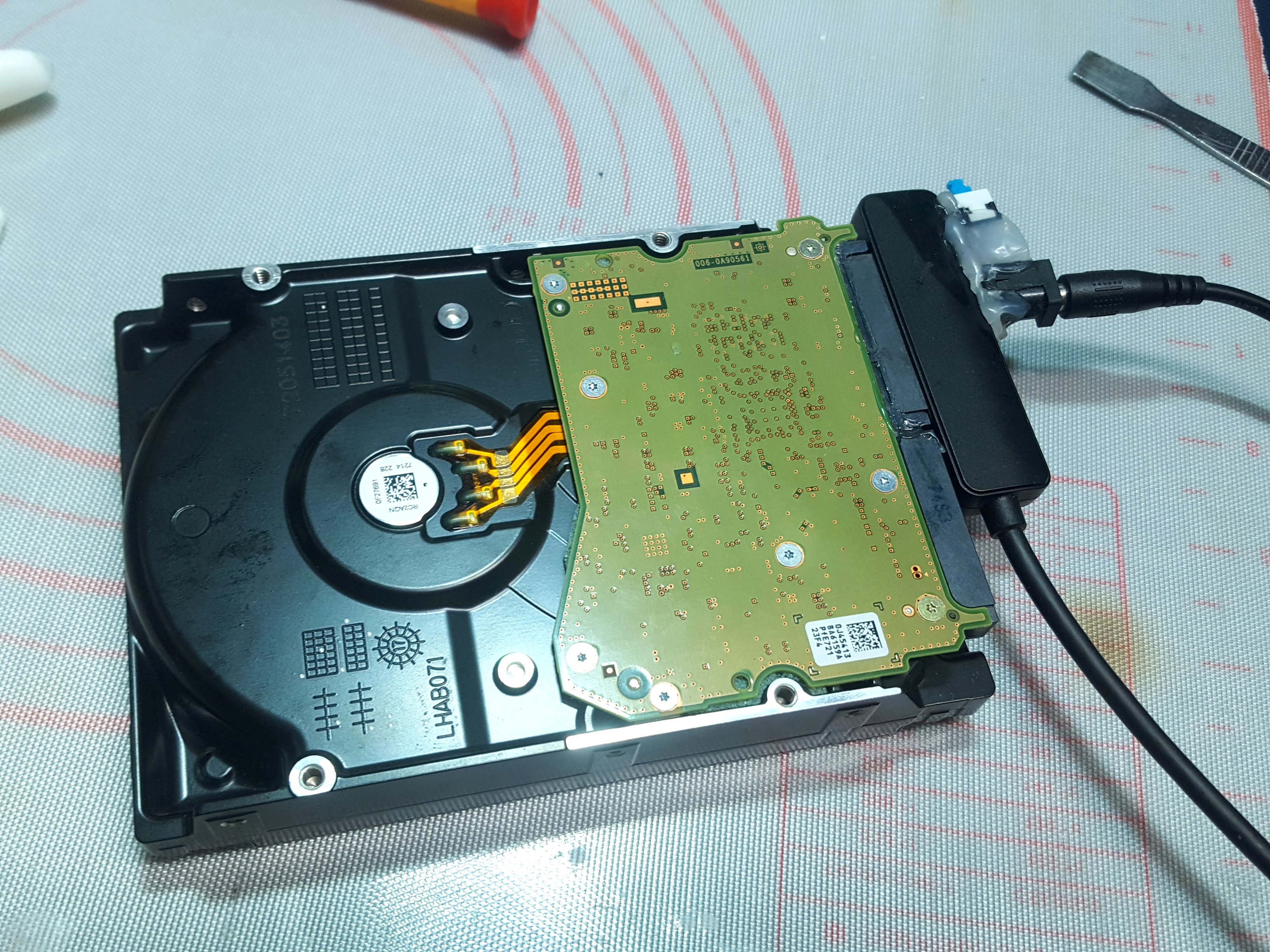

주요 포인트 위치의 나사만 채워, USB to SATA 연결로 인식을 확인합니다.







커넥터 주변을 글루로 고정하고 모든 나사를 채웁니다.

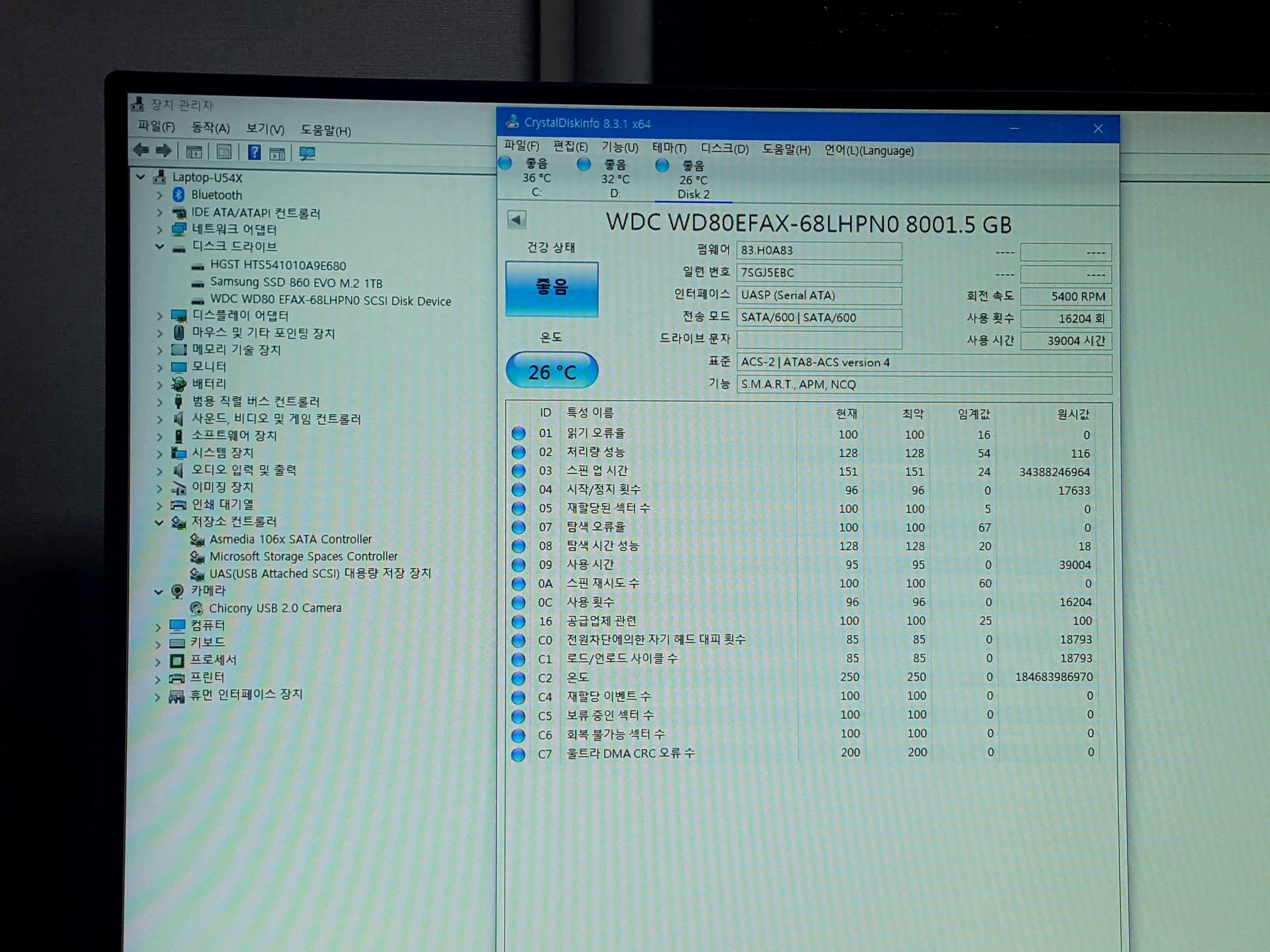

최종 인식 확인입니다.

RAID로 묶인 디스크라 디스크 문자열이 존재하지 않아 HDTune의 읽기 테스트로 마무리합니다.









본래의 지지부가 없어서 사용 시 각별한 주의가 필요합니다.









WD80EFAX의 파손 커넥터 수리가 완료되었습니다.





감사합니다.
