스파이크님 WD 10TB (WD100EZAZ) SATA 커넥터 파손 수리

20일 메일이 옵니다.

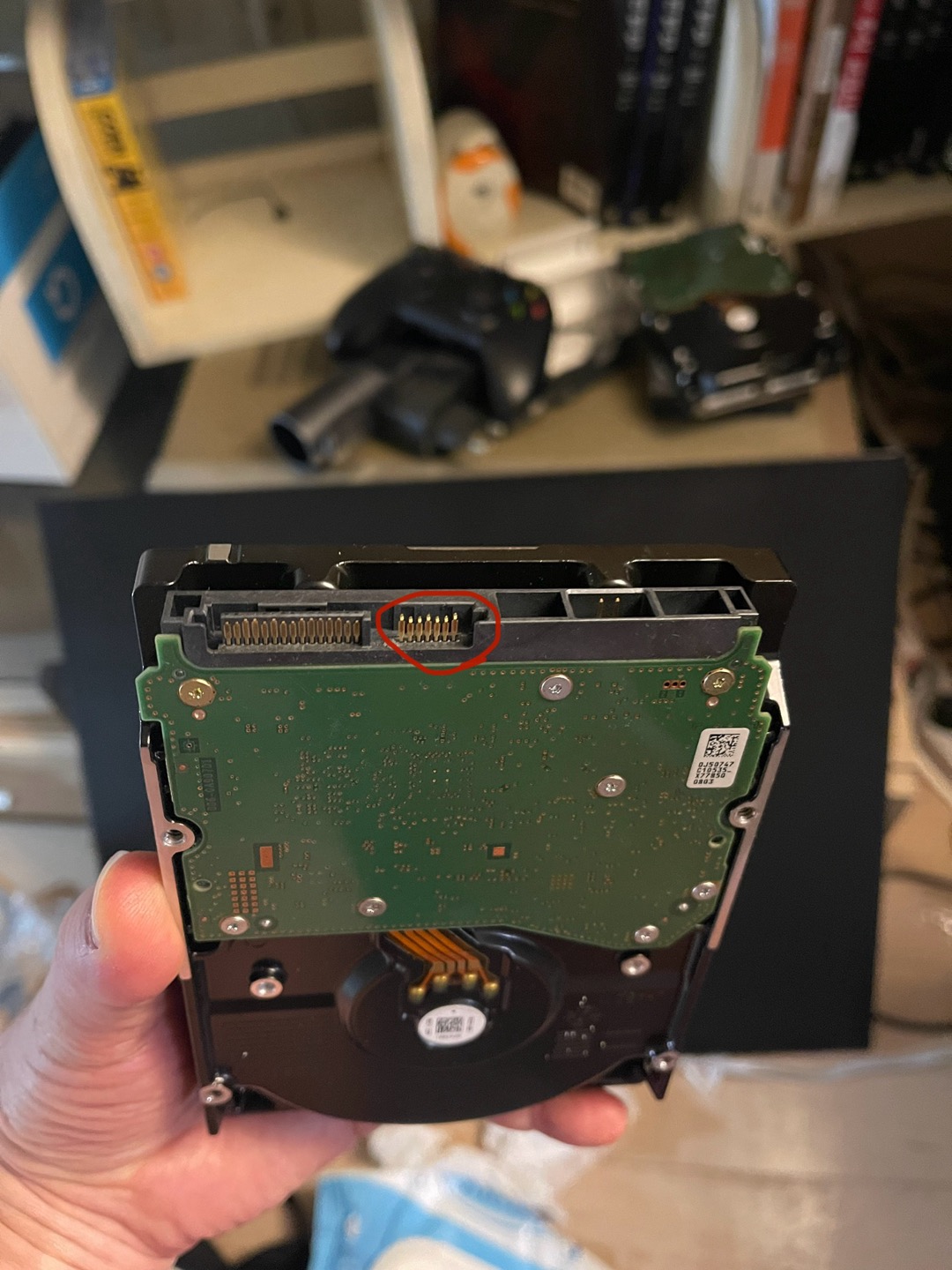

나스에 사용 중 연결하시다 저렇게 되었다고 합니다.

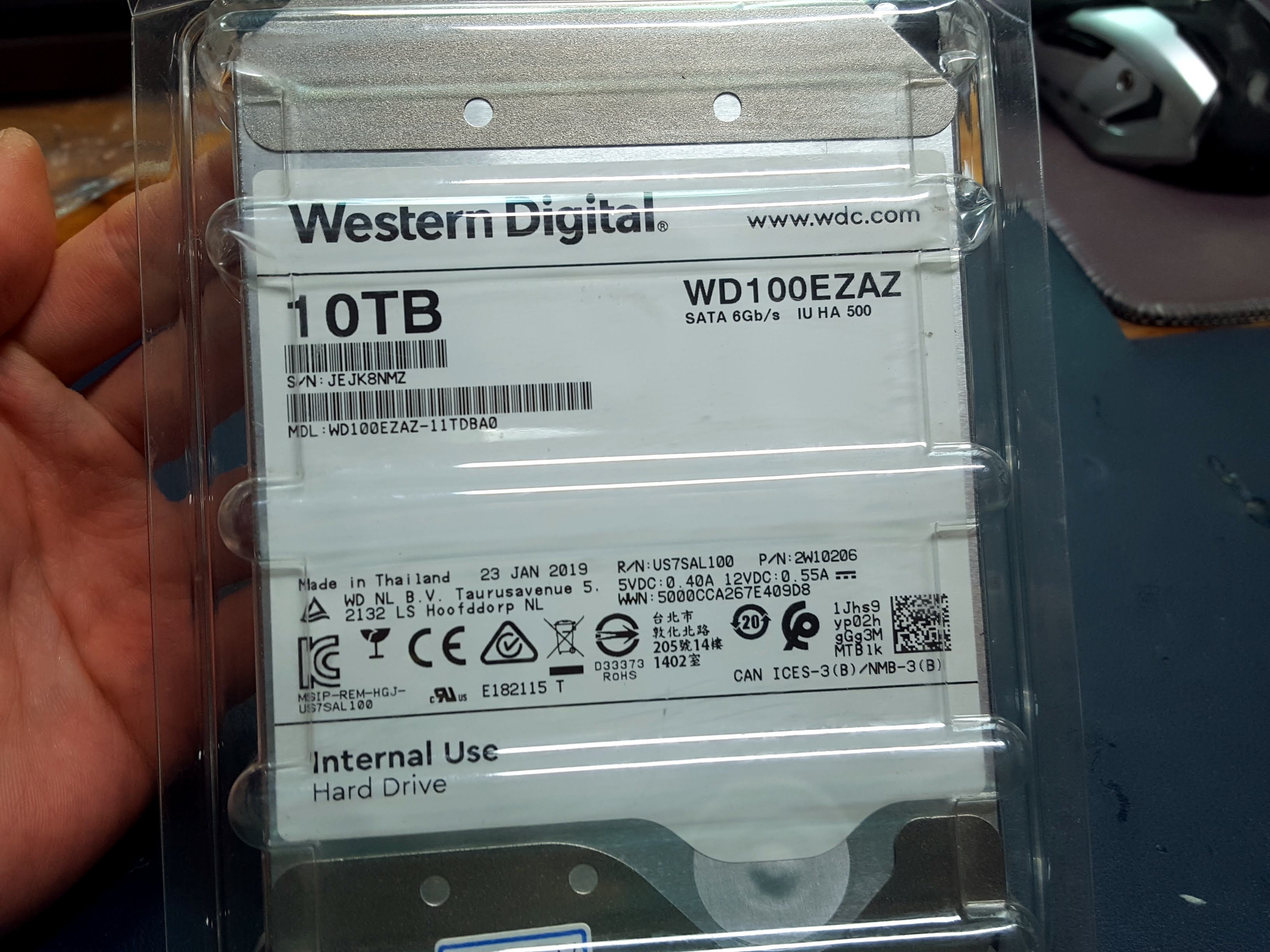

24일 도착한 실물입니다.

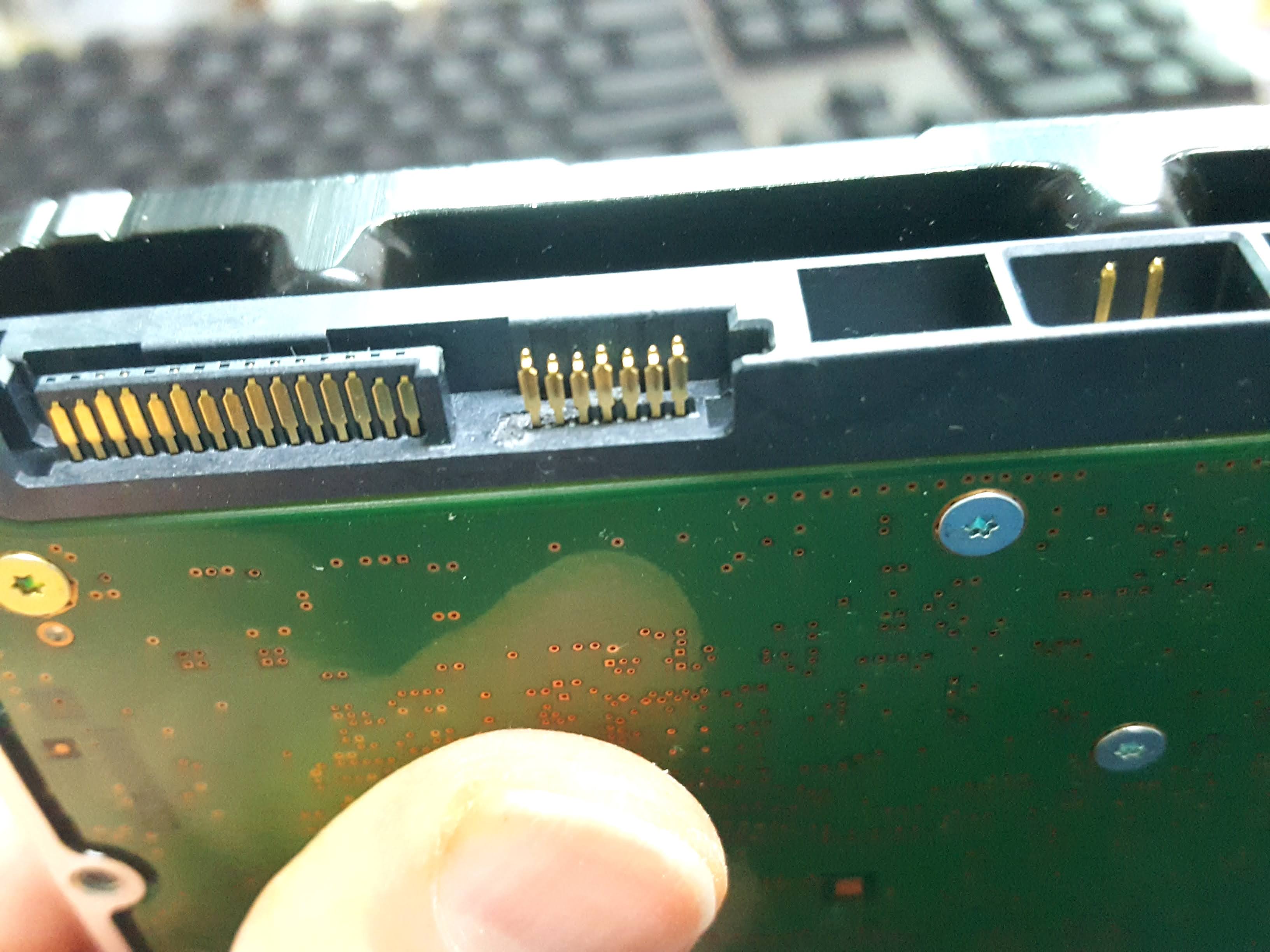

파손부위입니다.

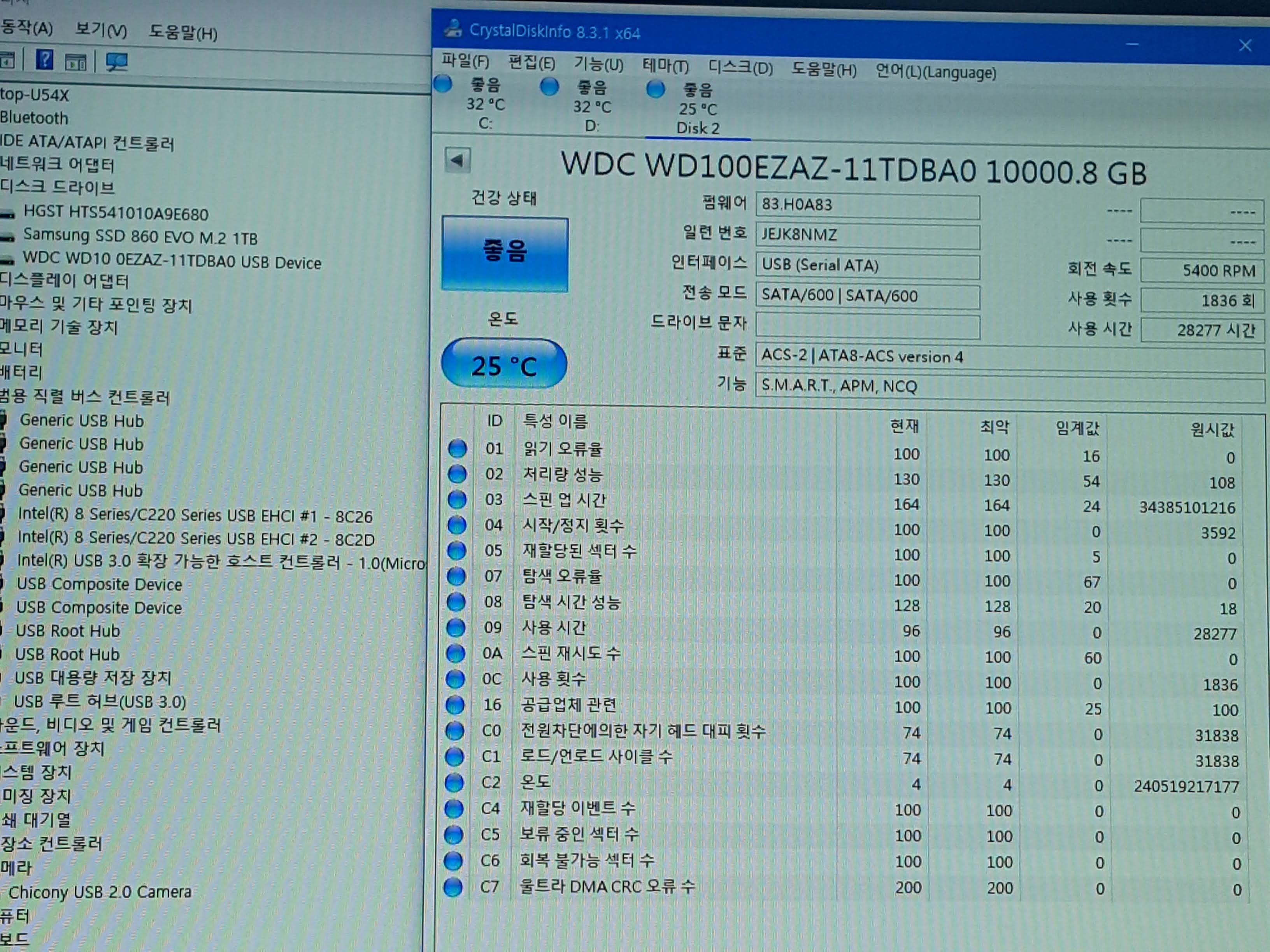

수리 진행 전에 파손된 상태에서 인식확인을 합니다.

여기서 인식을 하지 않으면 커넥터 교체는 의미가 없어집니다.

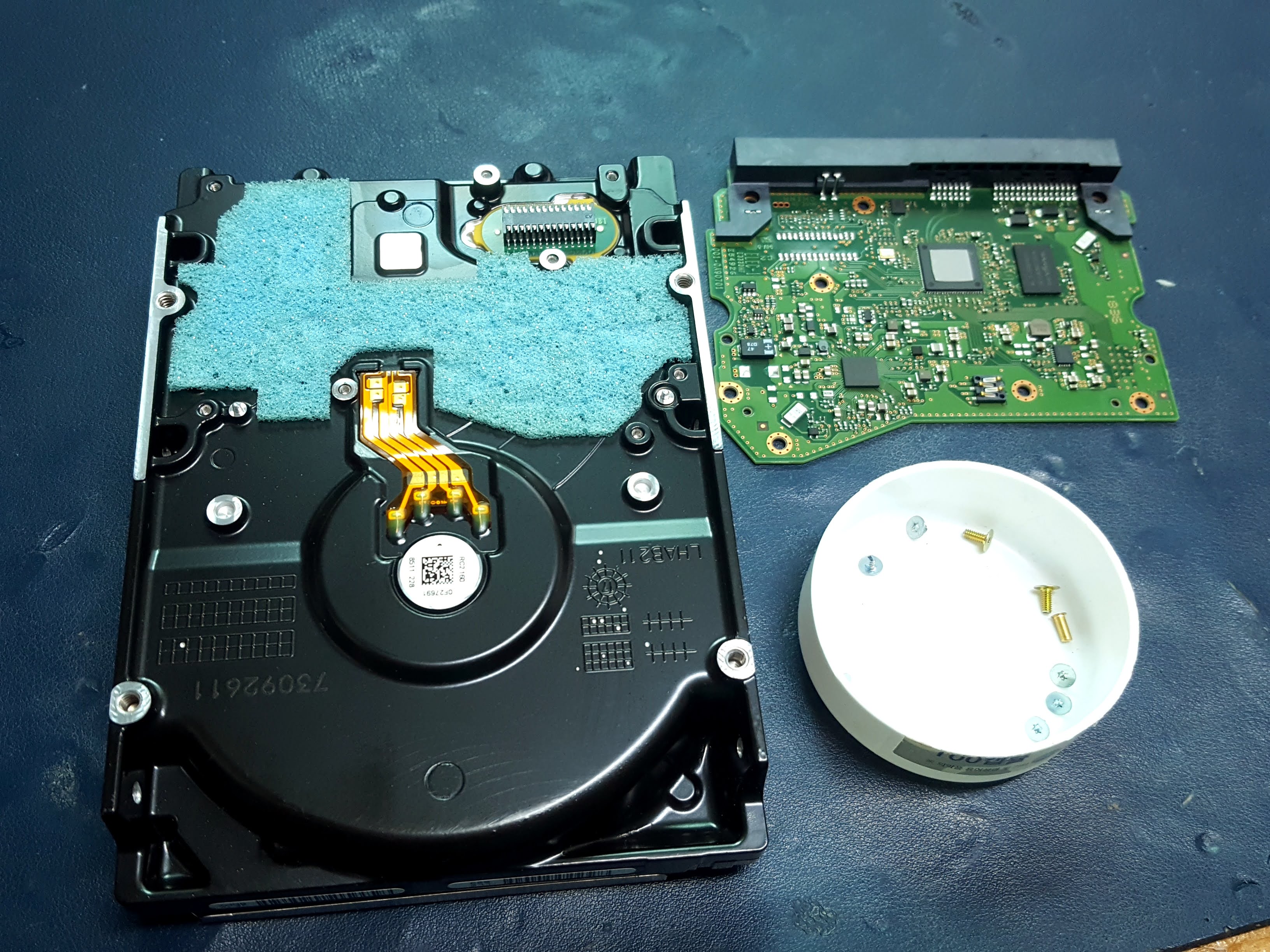

모든 고정나사를 풀어 PCB를 분리하고요.







니퍼로 리드를 끊고 커넥터를 제거합니다.

커넥터를 니퍼로 자르면 안 된다는 사람들이 종종 있는데..

그것이 기술이고 요령입니다.





728x90

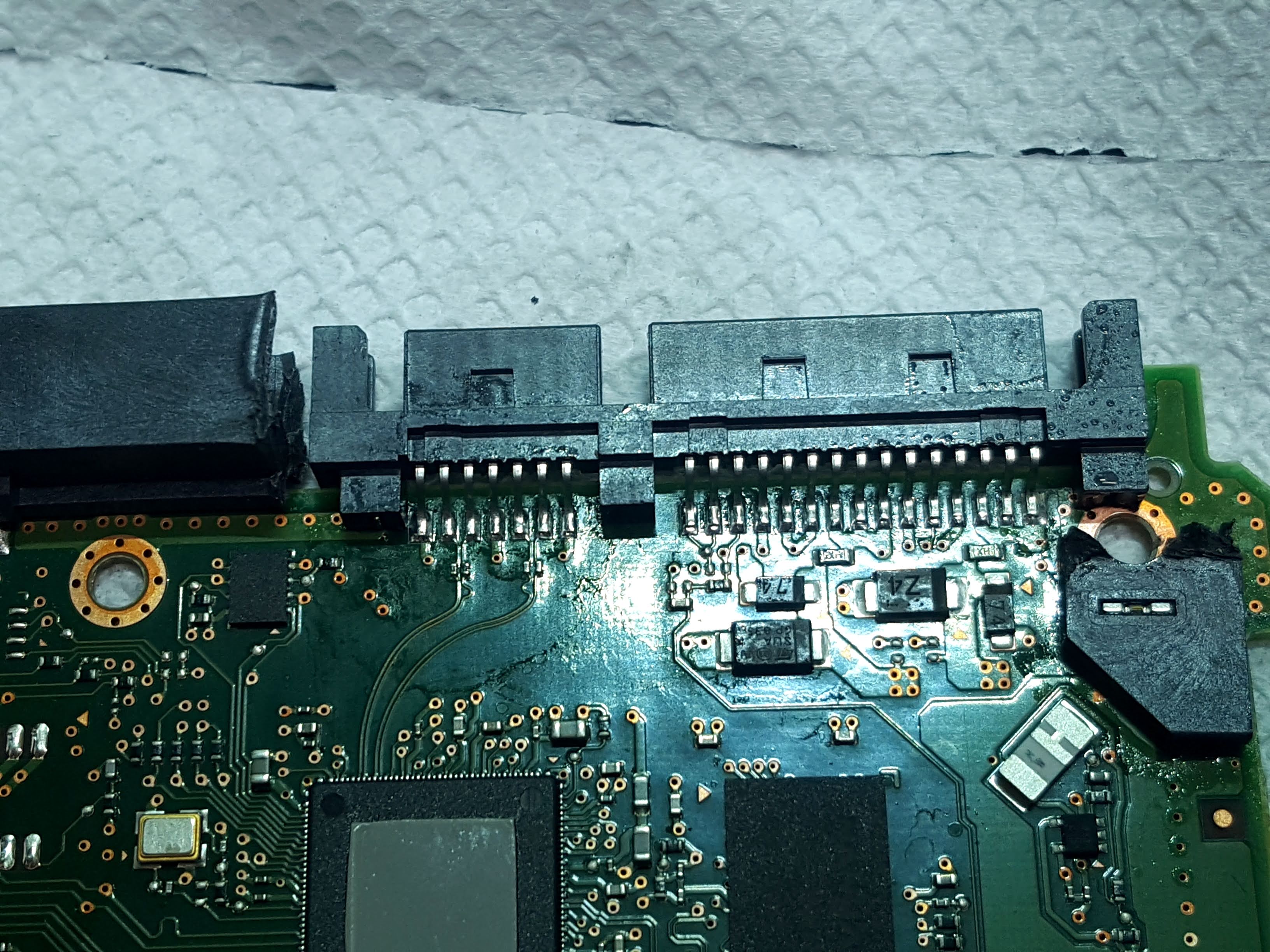

실장면을 정돈하고 새 커넥터를 준비합니다.





새 커넥터를 실장 합니다.

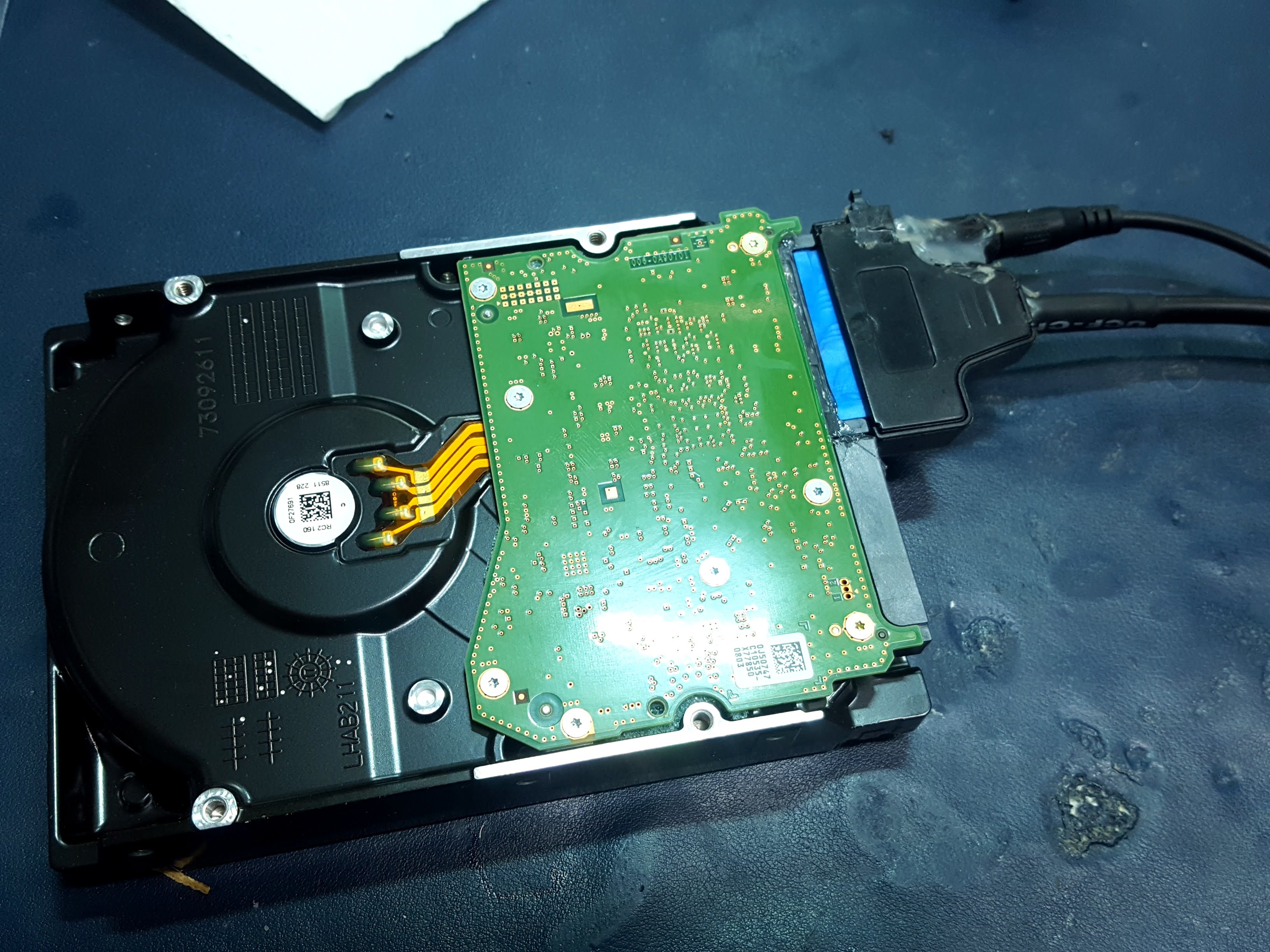

주요 포인트 위치의 나사만 채우고 USB to SATA 연결로

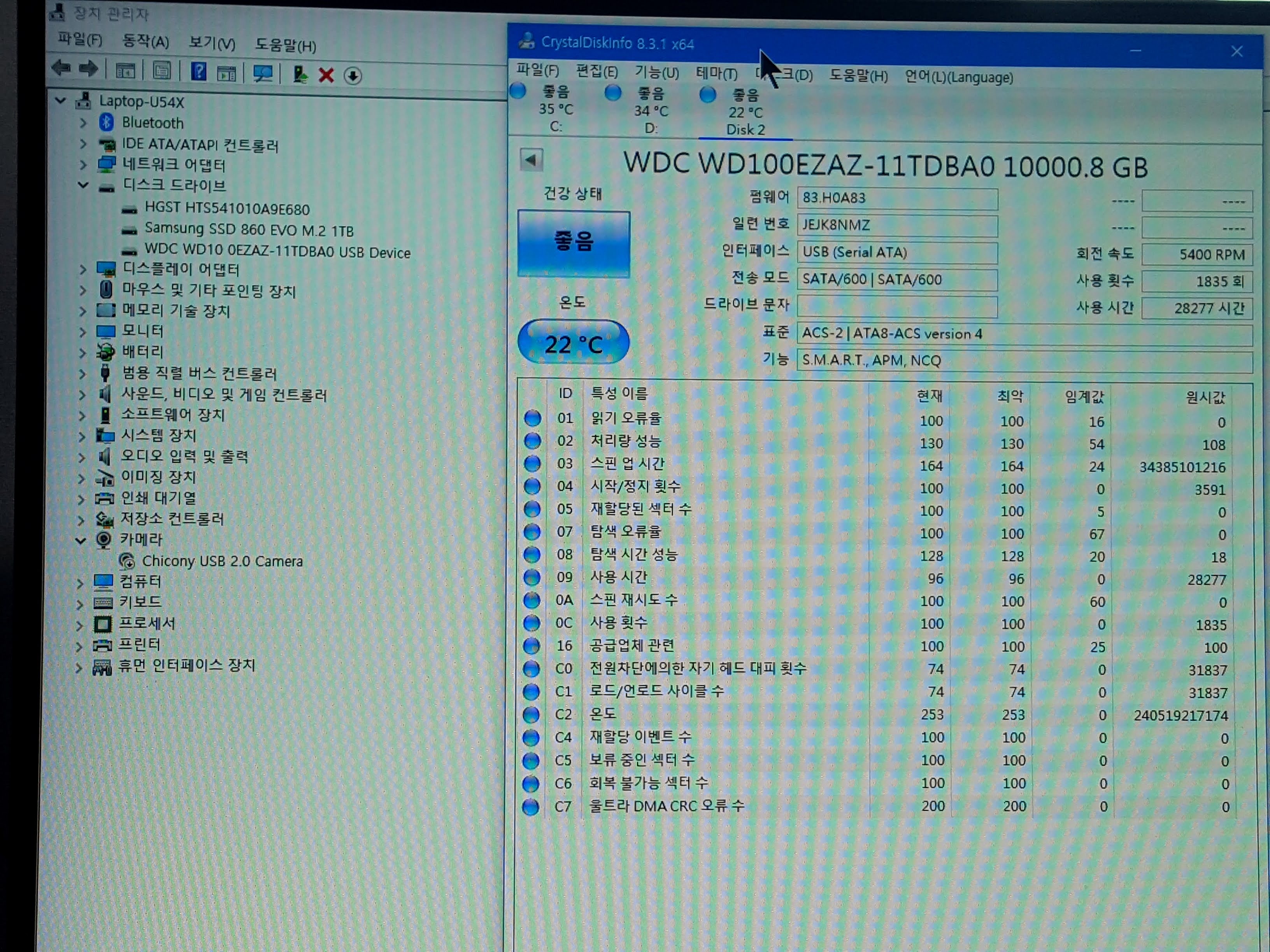

인식을 확인합니다.







커넥터 주변을 글루로 보강 후 모든 나사를 채워 USB to SATA를 연결합니다.

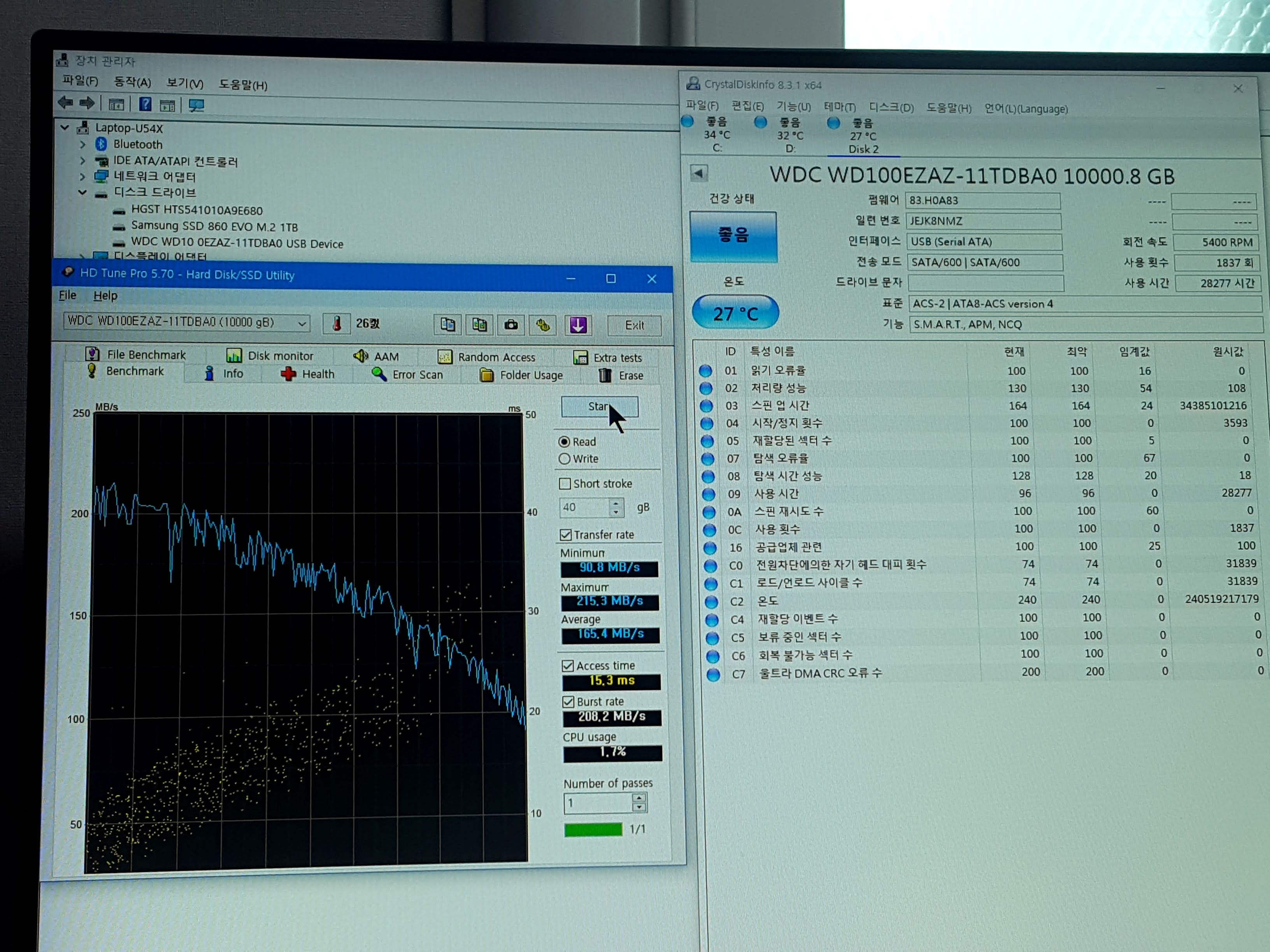

나스에 사용된 디스크라 디스크 문자열이 없어 HDTune의 읽기 속도 테스트로 마무리합니다.

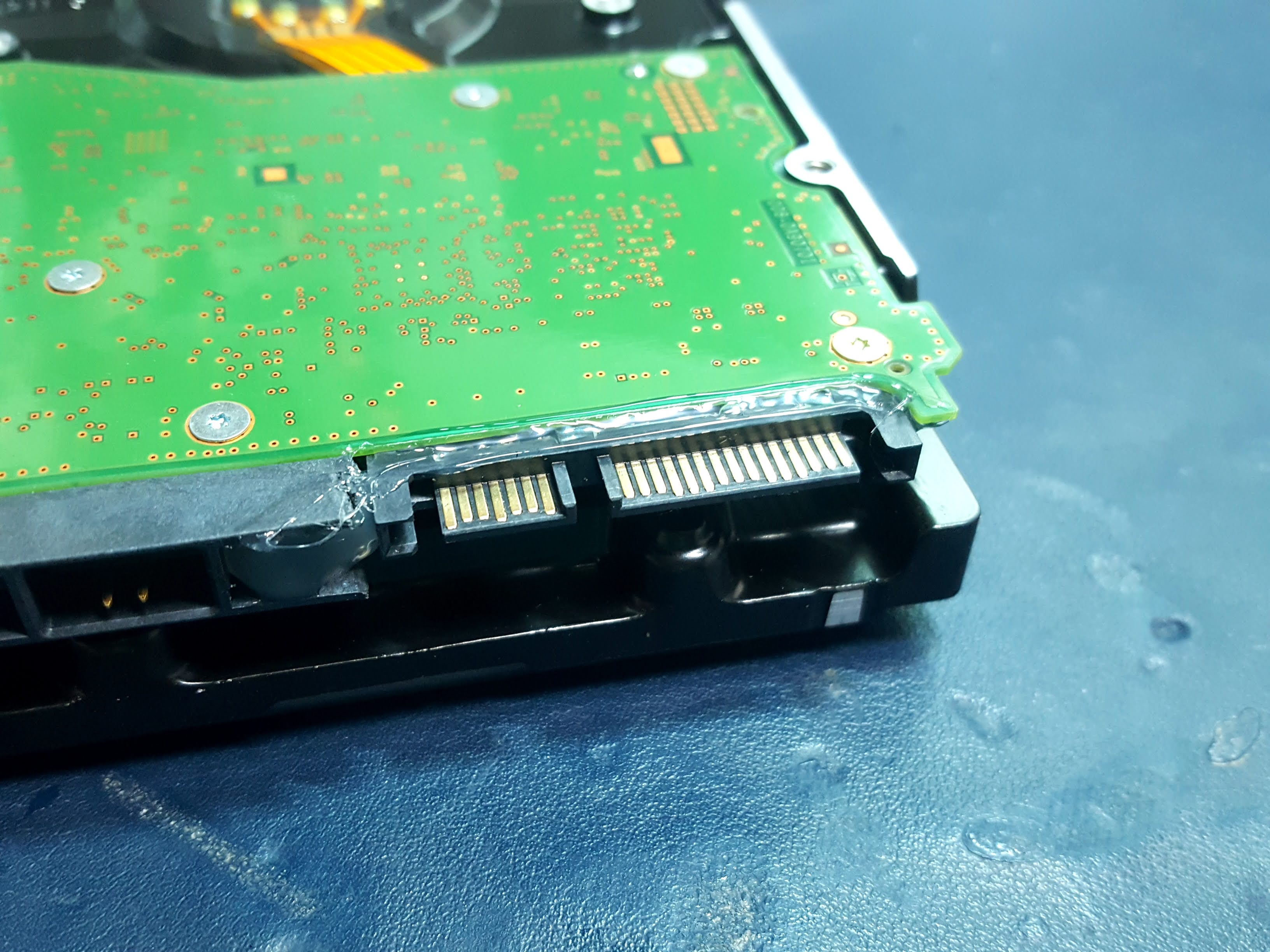

보시는 바와 같이 글루로 보강은 되어있으나 상단에 지지부가 없습니다.

연결 시 각별한 주의가 필요합니다.











WD100EZAZ의 SATA 커넥터 교체가 완료되었습니다.



감사합니다.
