LG 코드제로 배터리 수리



동생 소유의 LG전자 코드제로 P9 무선 청소기입니다.



배터리 방전으로 사용이 안 되어 장기 (3년) 방치했다네요





청소기 본체와 결합된 배터리 하나,

청소기 거치대와 결합된 배터리 하나, 두 개가 기본인 것 같네요.









표기상 용량은 1900mAh입니다.









둘 다 전압이 나오지 않습니다.









이음새를 칼로 여러번 그어줍니다.









모서리는 커터칼날을 길게 빼어 틈새에 꽂아 넣고 칼 등을 톡톡 쳐주면 갈라집니다.









케이스를 분리하여 배터리팩을 빼냅니다.





728x90





하단 절연테이프를 떼어내고 극성을 표시합니다.







밸런스 라인입니다.











7S BMS입니다.









BMS는 나사 두 개로 고정이 되어있습니다.













배터리 상단에도 극성을 표시하고 사진을 남깁니다.











가이드에서 배터리를 모두 제거합니다.

한 개의 셀을 제외한 나머지는 전압이 측정되지 않습니다.







삼성 INR18650-25R 고방전 배터리 새것입니다.











남겨둔 사진을  보고 배터리를 극성에 맞게 그대로 가이드에 끼워 넣고요.









0.2T 니켈 플레이트를 사용하여











스폿 용접을 해줍니다.

밸런스 라인은 0.1T니켈 플레이트로 작업합니다.











쇼트에 주의하면서 아랫면도 작업합니다.











BMS를 연결했는데, 출력 전압이 mV단위입니다.

B+, P+를 쇼트시켜 락을 해제했더니 2V대가 출력이 되네요..

파워서플라이로 강제 충전을 해봐도 동일 증상입니다.

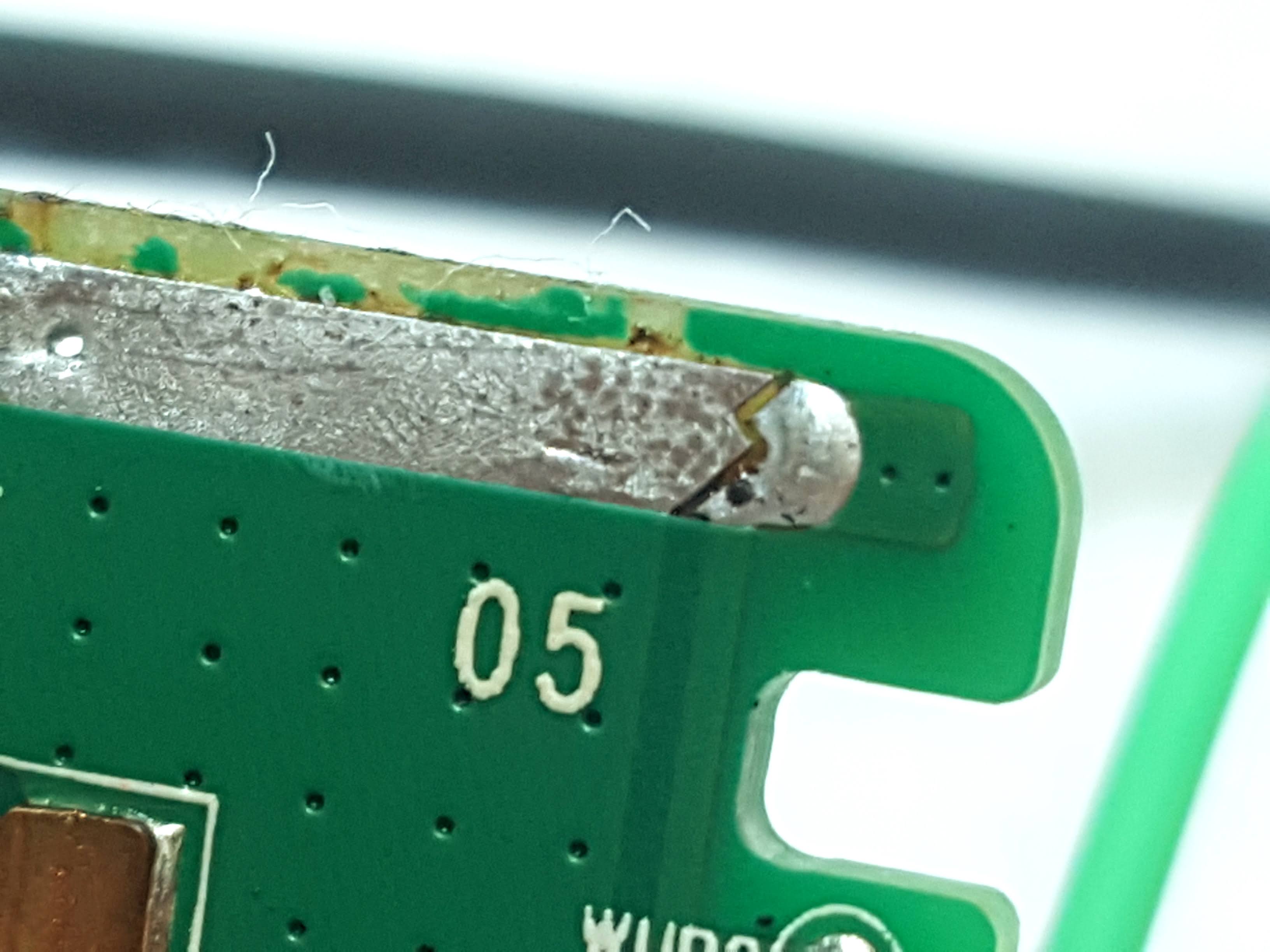

어디가 잘못됐나 BMS를 살펴보니





배터리의 +극성이 연결되는 부분이







두 부분으로 나뉘어있습니다.



저 사이를 납으로 메워주니 정상 출력이 됩니다.









온도센서를 밀착시켜 붙여주고요.











케이스 조립전에 다시 한번 확인합니다.











캡톤테이프로  케이스가 벌어지지 않게 붙여둡니다.









수리한 배터리를 청소기에 결합 후 충전 전에 작동확인입니다.





충전 잘되고요.









완전 충전까지 3시간 반 정도 소요되었네요.





















액세서리 결합후 작동시켜 봅니다.

아주 짧은 확인이었지만 새 배터리이니 기본 정품 배터리보단 오래 사용하겠지요..
