정재*님 도시바 X300 8TB HDD SATA 커넥터 수리

6일 메일이 옵니다.





해외 직구 제품이며 컴퓨터 조립 중에 이렇게 되었다 하는군요.









토요일 (8일) 오후 세시쯤 도착한 실물입니다.

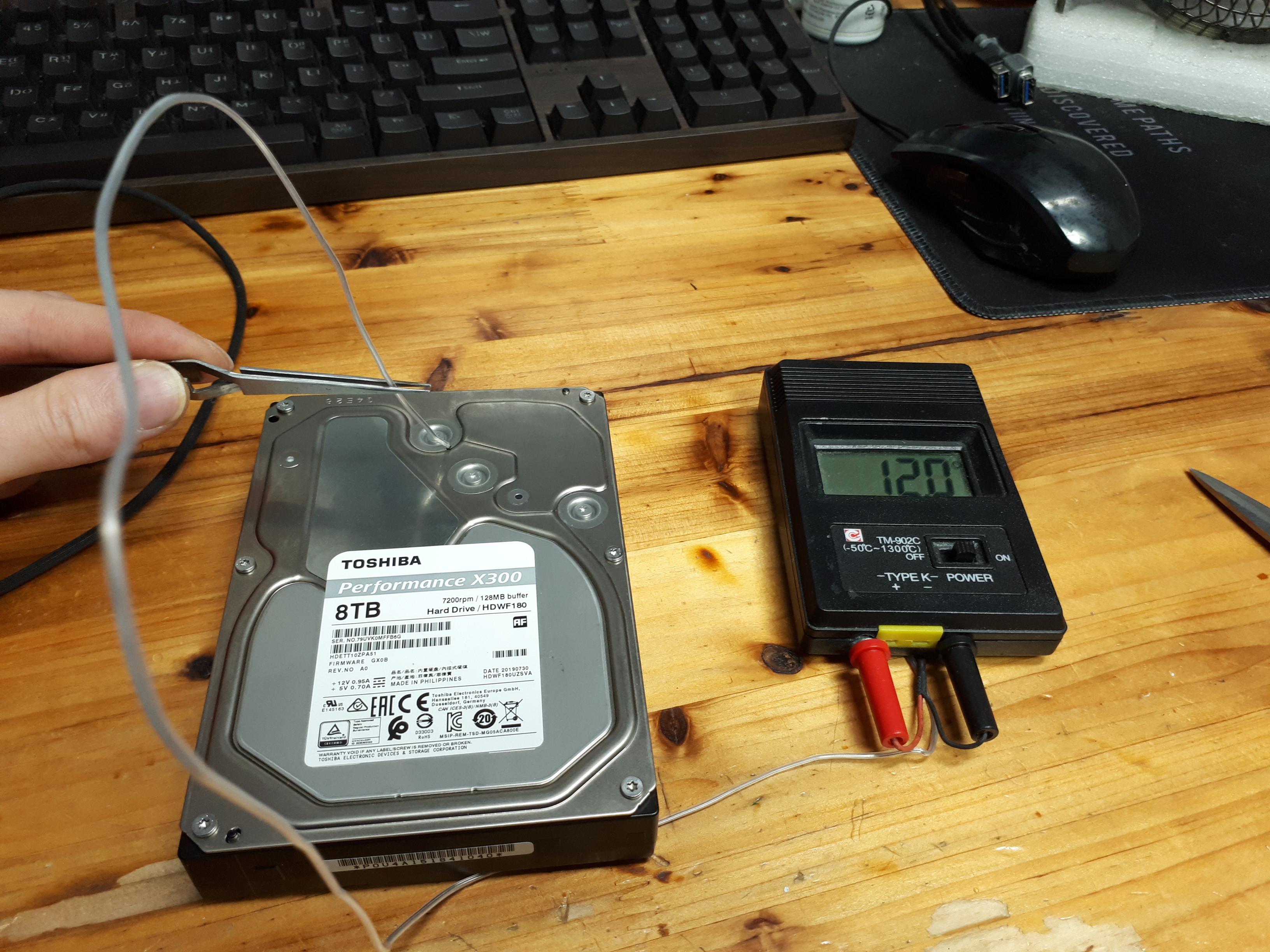

너무 차갑습니다.





온도가 너무 낮아도 인식에 영향을 주기에 온도가 자연스레 오르도록 기다립니다.

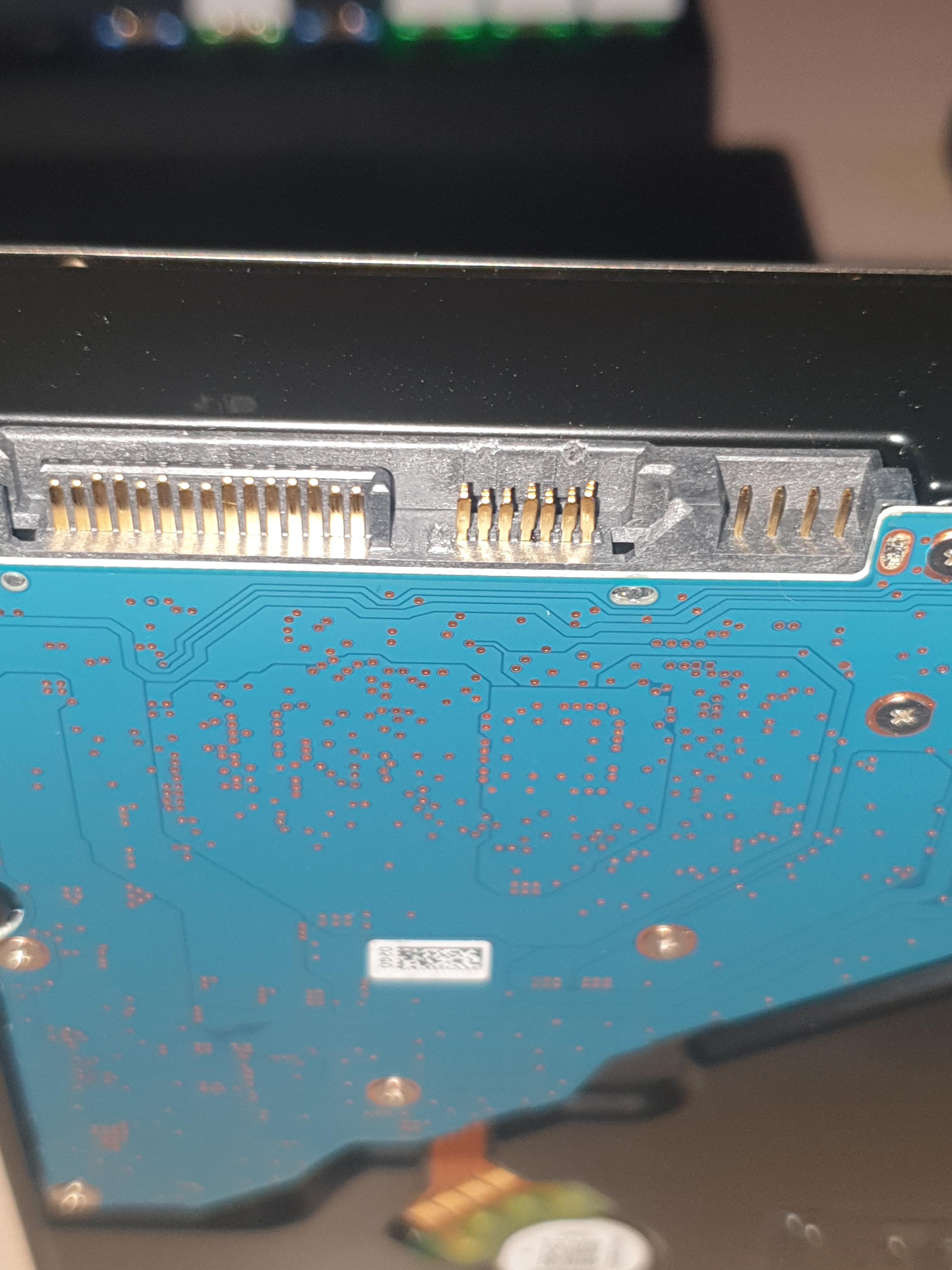

파손부위입니다.









저 부분은 뭘까요?

먼지??









USB to SATA연결로 초기 인식을 확인합니다.



728x90

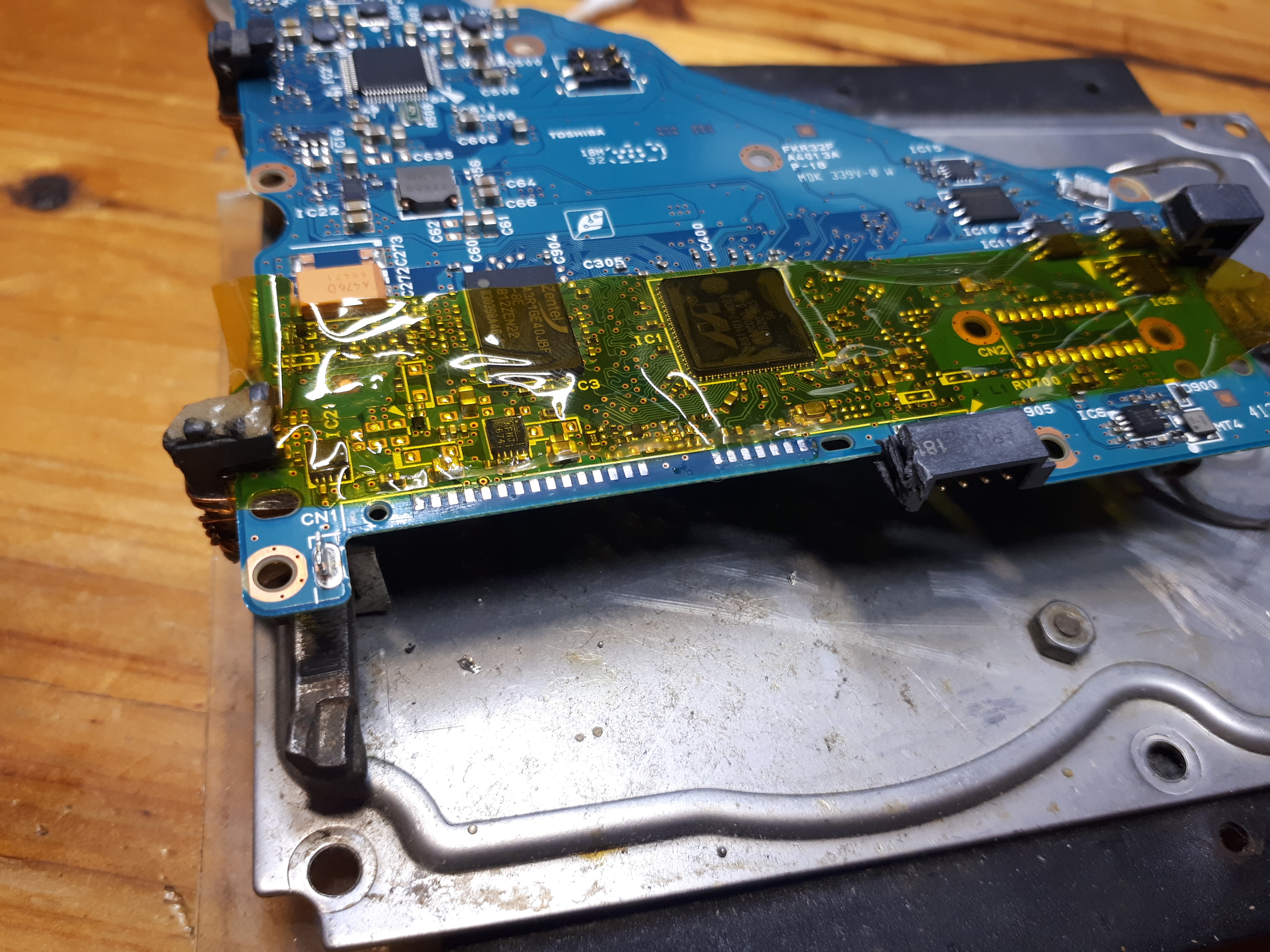

나사를 풀어 PCB를 분리합니다.

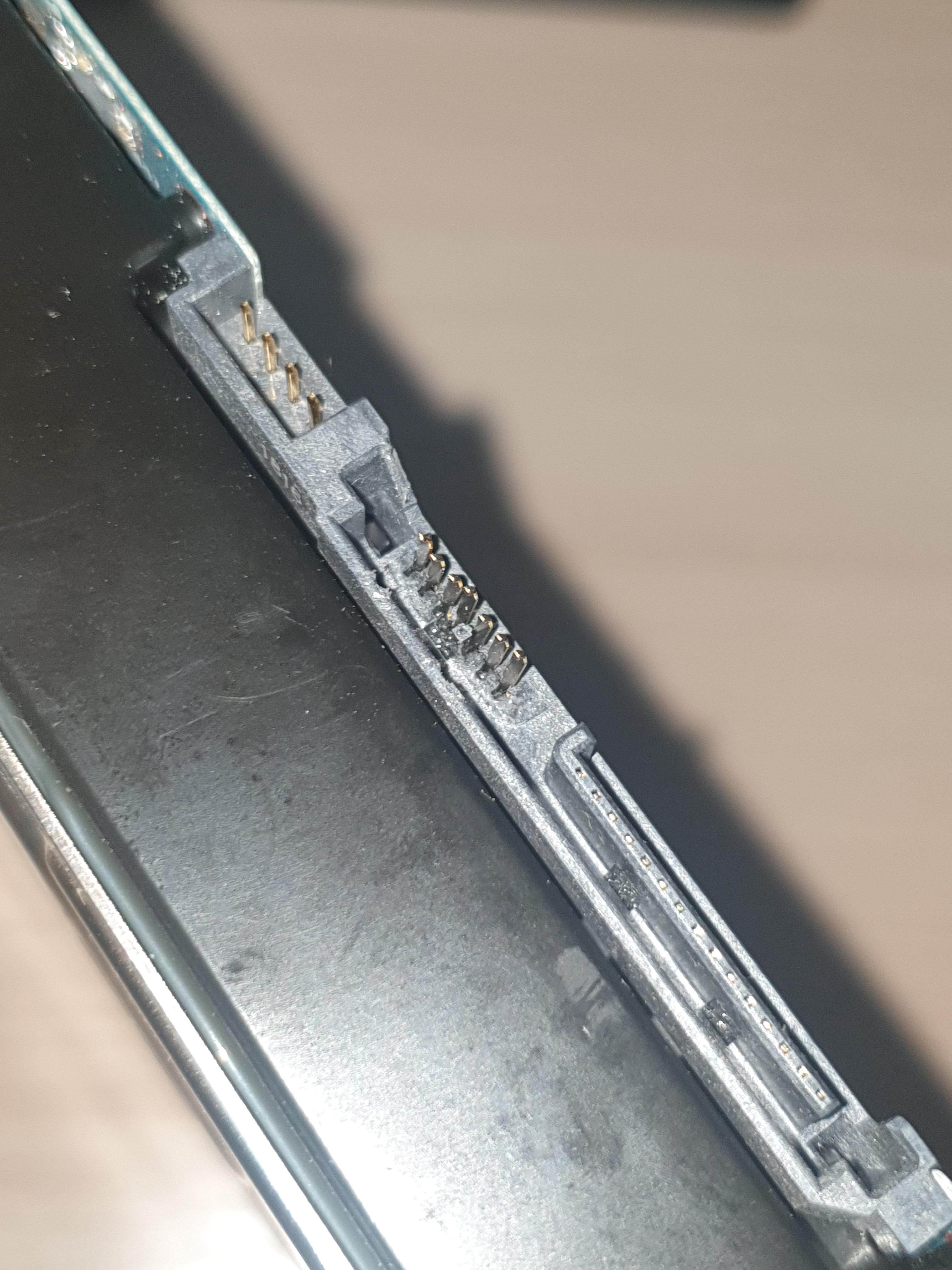

파손된 커넥터를 제거합니다.

기존의 일부 사출은 남겨둡니다.













남은 사출을 다듬어 줍니다.









실장면을 정돈합니다.

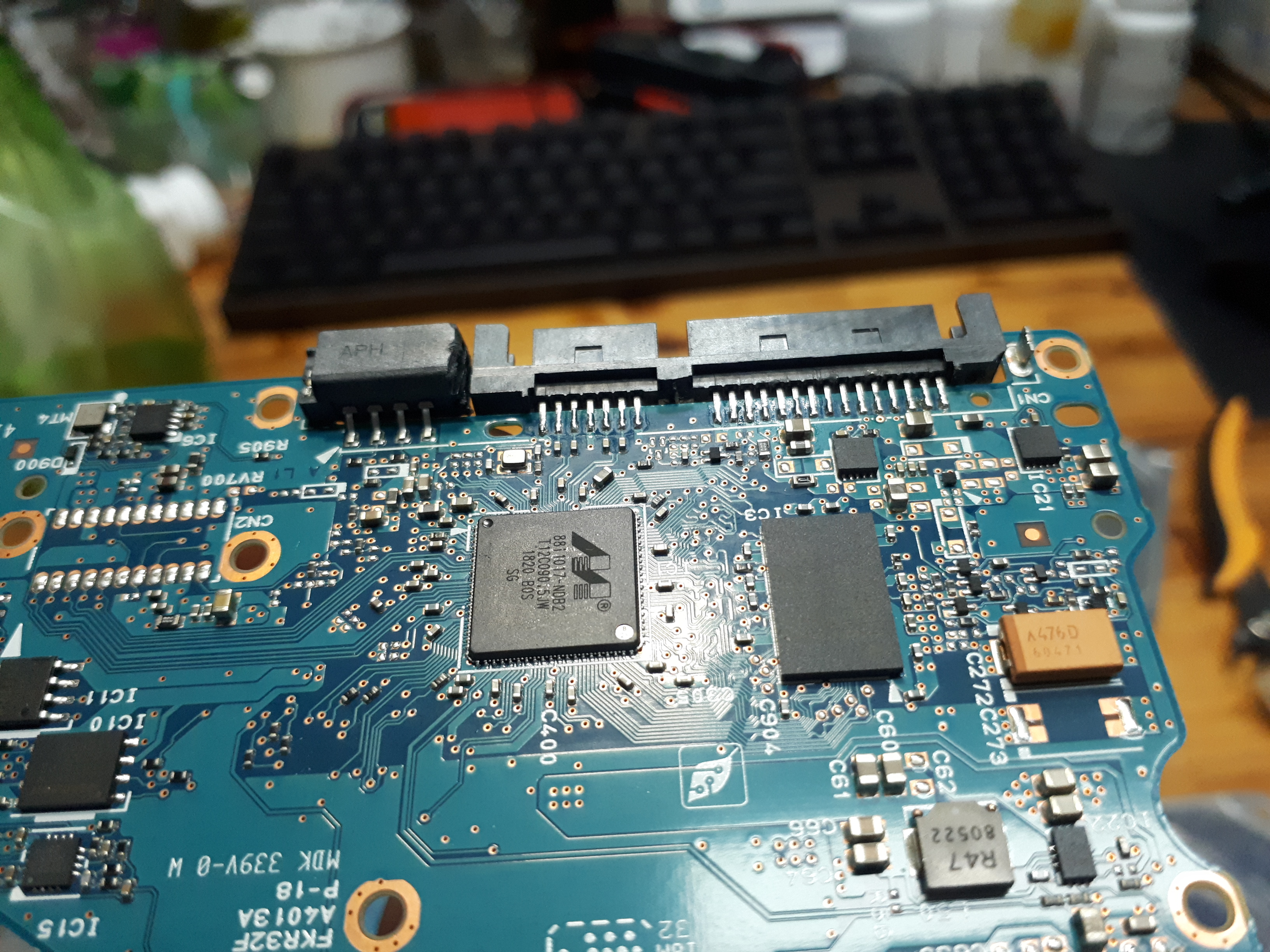

새 커넥터를 준비합니다.







커넥터를 가공합니다.

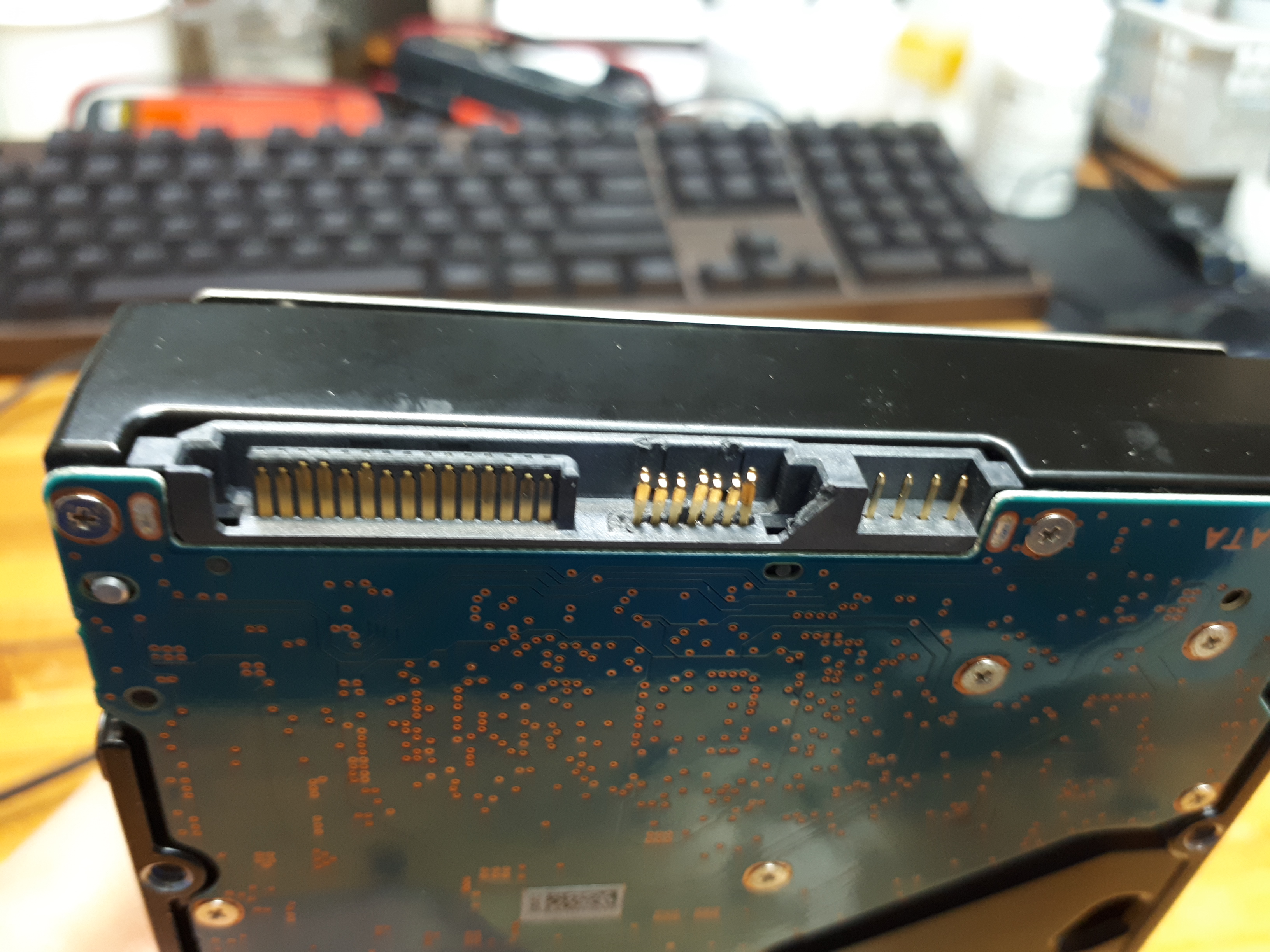

새 커넥터를 실장 합니다.









세척 후 건조시킵니다.









주요 포인트 위치의 나사만 채워서









USB to SATA연결로











인식을 확인합니다.

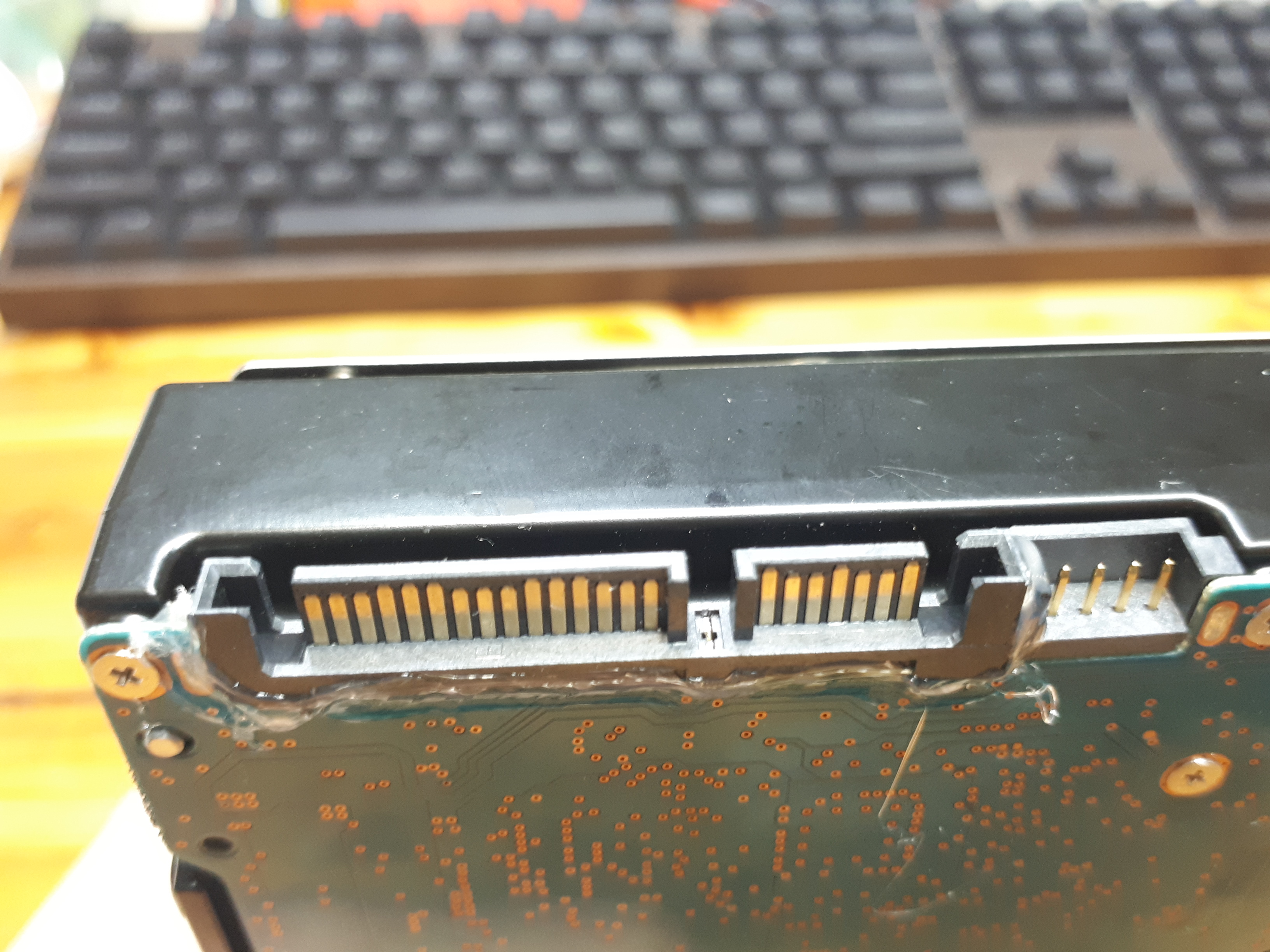

PCB를 다시 분리하여 글루건으로 보강을 합니다.









최종 인식 확인입니다.









도시바 X300 HDD의 커넥터 교체가 완료되었습니다.





글루건으로 보강은 했으나 견고한 고정이 아니라 케이블 연결 시 각별한 주의가 필요합니다.
