변기*님 도시바 X300 4TB HDD 소자 교체 수리

15일 메일이 옵니다.

잘 사용 중에 하드디스크를 다른 곳으로 이동하면서 작동이 안 된다고 합니다.



전원 케이블을 꽂아도 작동 소리가 나지 않는다면

간단한 문제로는 다이오드. 퓨즈가 나갔을 수도 있고,

이 간단한 문제만 조치가 가능할 뿐



그 이외의 문제는 모른다 답장드렸습니다.







BLDC 모터 컨트롤러 불량일 수 도 있으니까요.



728x90





오늘 (18일) 오전 11시경 도착한 실물입니다.











커넥터는 보다시피 멀쩡합니다.











작동이 되지 않는 상태이니

인식 확인은 생략하고 분해를 합니다.

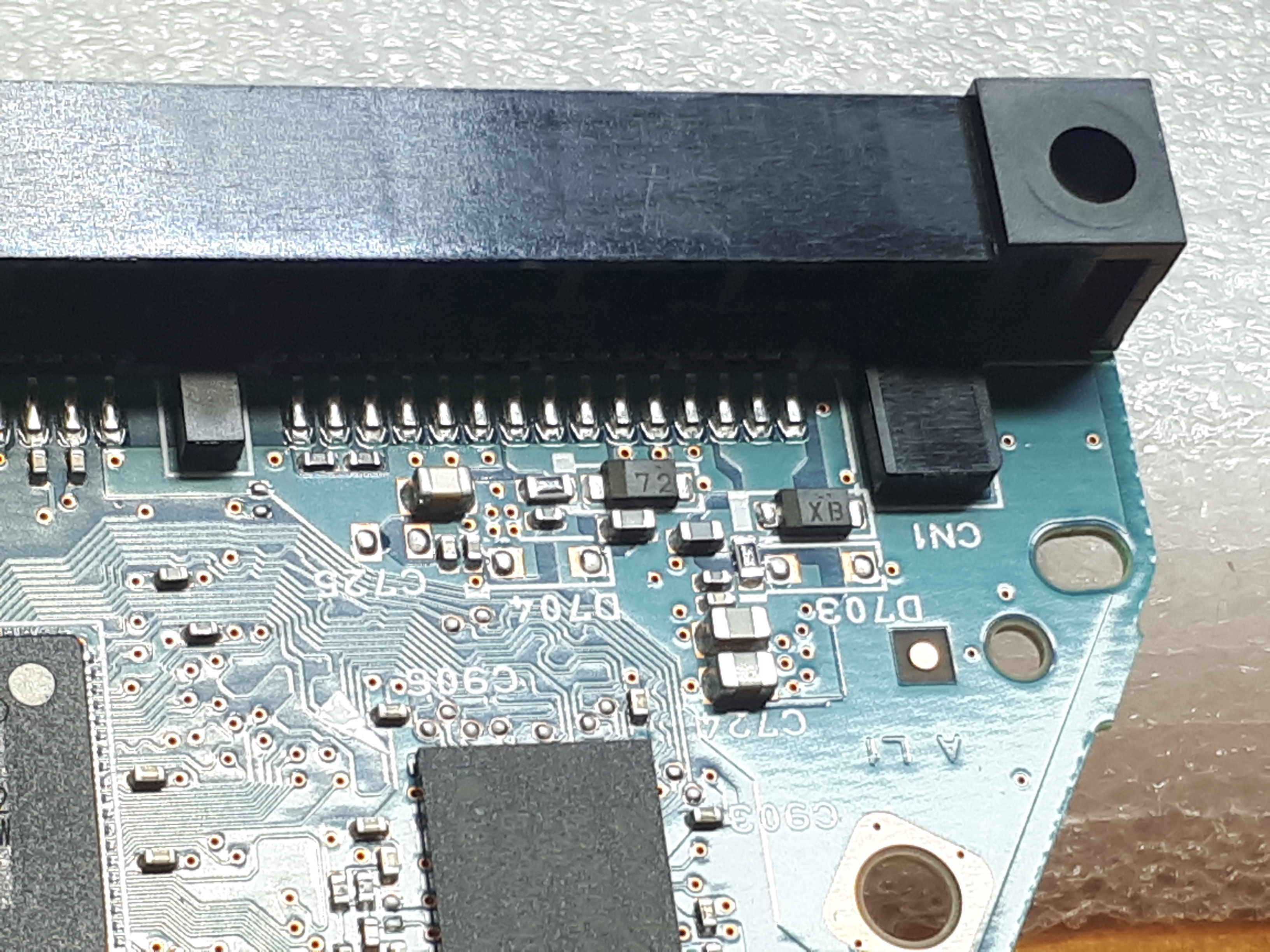

72 각인이 있는 다이오드와

XB각인이 있는 다이오드가 있습니다.



72 다이오드 왼편에 퓨즈가

XB다이오드 왼편 대각선 아래에 퓨즈가 위치합니다.









모두 체크를 합니다.



12V라인의 XB다이오드가 쇼트 증세를 보입니다.







히팅건을 사용해서 불량 다이오드를 제거합니다.









폐 PCB를 뒤져서







사용할 다이오드를 적출합니다.







적출한 다이오드를 제거한 다이오드 위치에 실장 합니다.









조립을 합니다.











시스템에 연결해서 인식을 확인합니다.

사용량을 봐선 일반 시스템 용도는 아닌 것 같네요.



12V라인 다이오드 손상이 파워서플라이 서지 전압이 원인 일 수도 있겠습니다.

파워서플라이 점검도 해보시고요.





---



다이오드 종류가 여러 가지이고,

종류별 스펙도 천차만별입니다.



동일 소자 동일스펙이면 가장 좋겠지만,

없는 경우 대체품이나 호환품을 사용해야 합니다.



저는 스펙시트 판독할 줄 모르며,

같은 제너다이오드라는 이유 하나만으로..



확신이 없었습니다.



애초에 제 역할은 SATA 커넥터 교체 및 인식 확인이었으니까요.

이번엔 운이 좋았던 것 같네요.





역쉬 돌팔 야매.
