zoozozz님 WD 마이북 8TB HDD PCB SATA커넥터 수리

728x90

12일 메일이 옵니다.



데이터 때문에 PCB만 보낸다 하는군요.



몸체가 없으면 최종인식 확인을 할 수가 없다 답장을 드렸습니다.











어제 (18일) 오후 4시경 도착한 실물입니다.

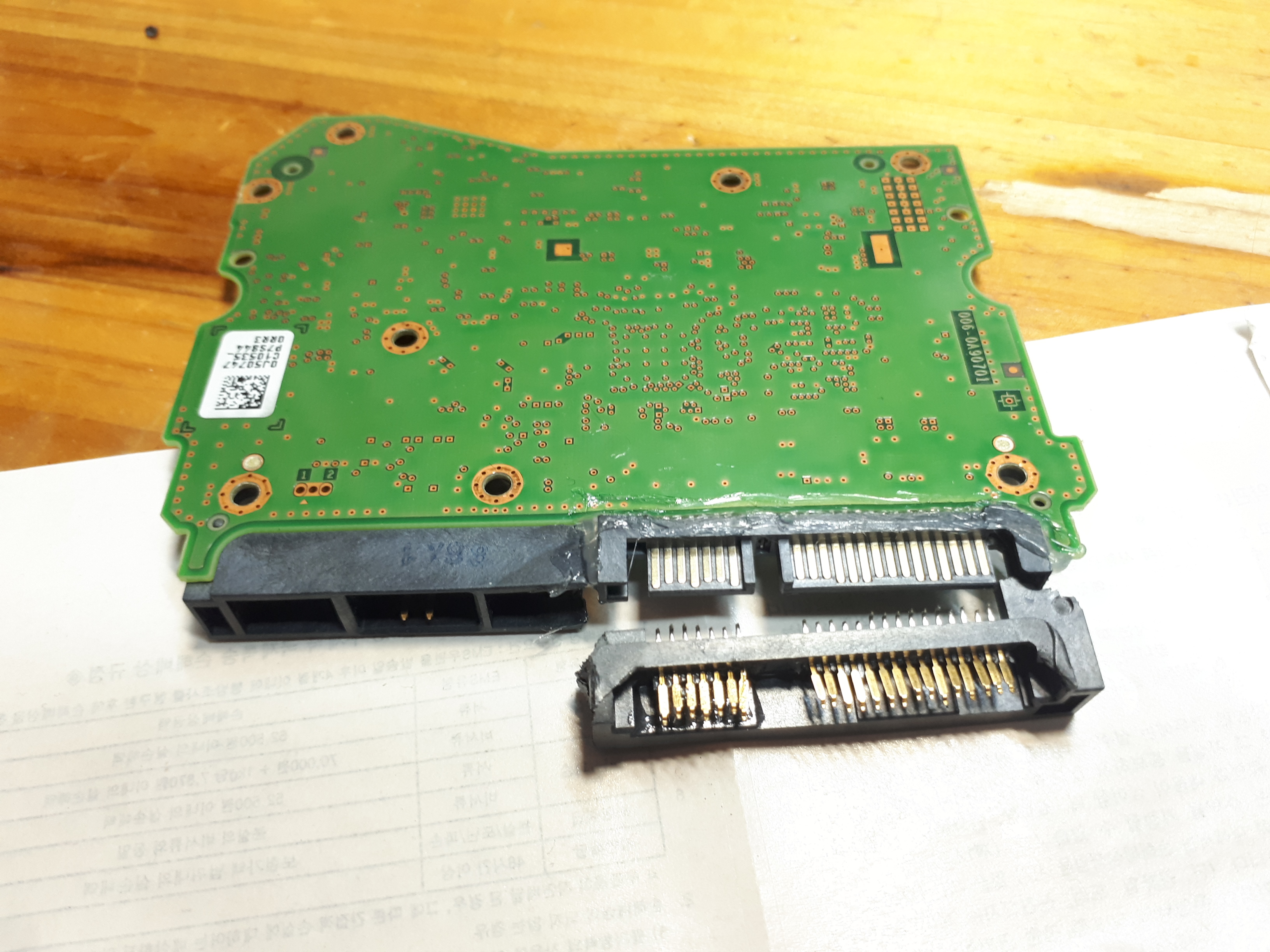

파손부위 입니다.

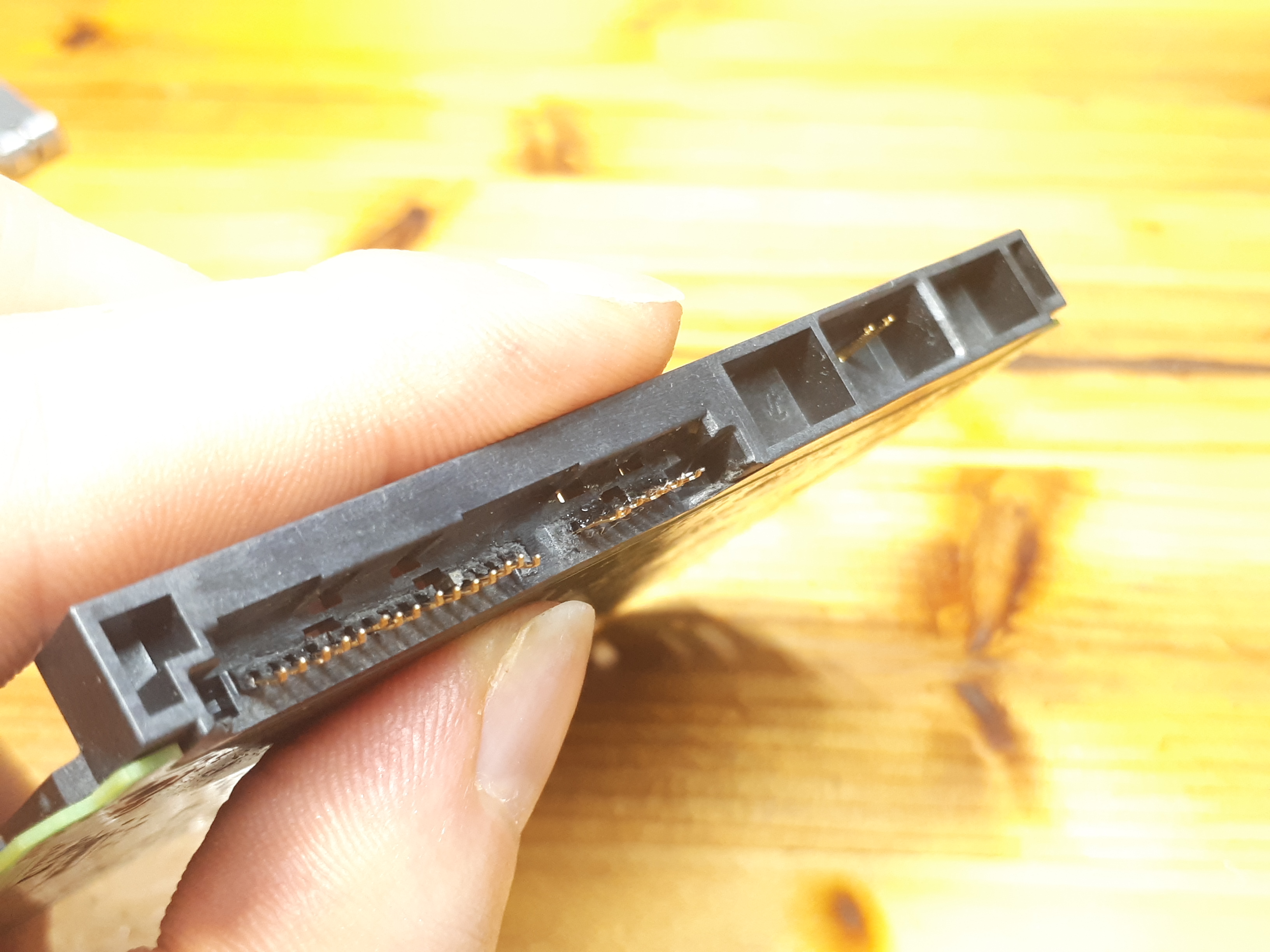

순간접착제로 추정되는 본딩 흔적이 보입니다.





728x90

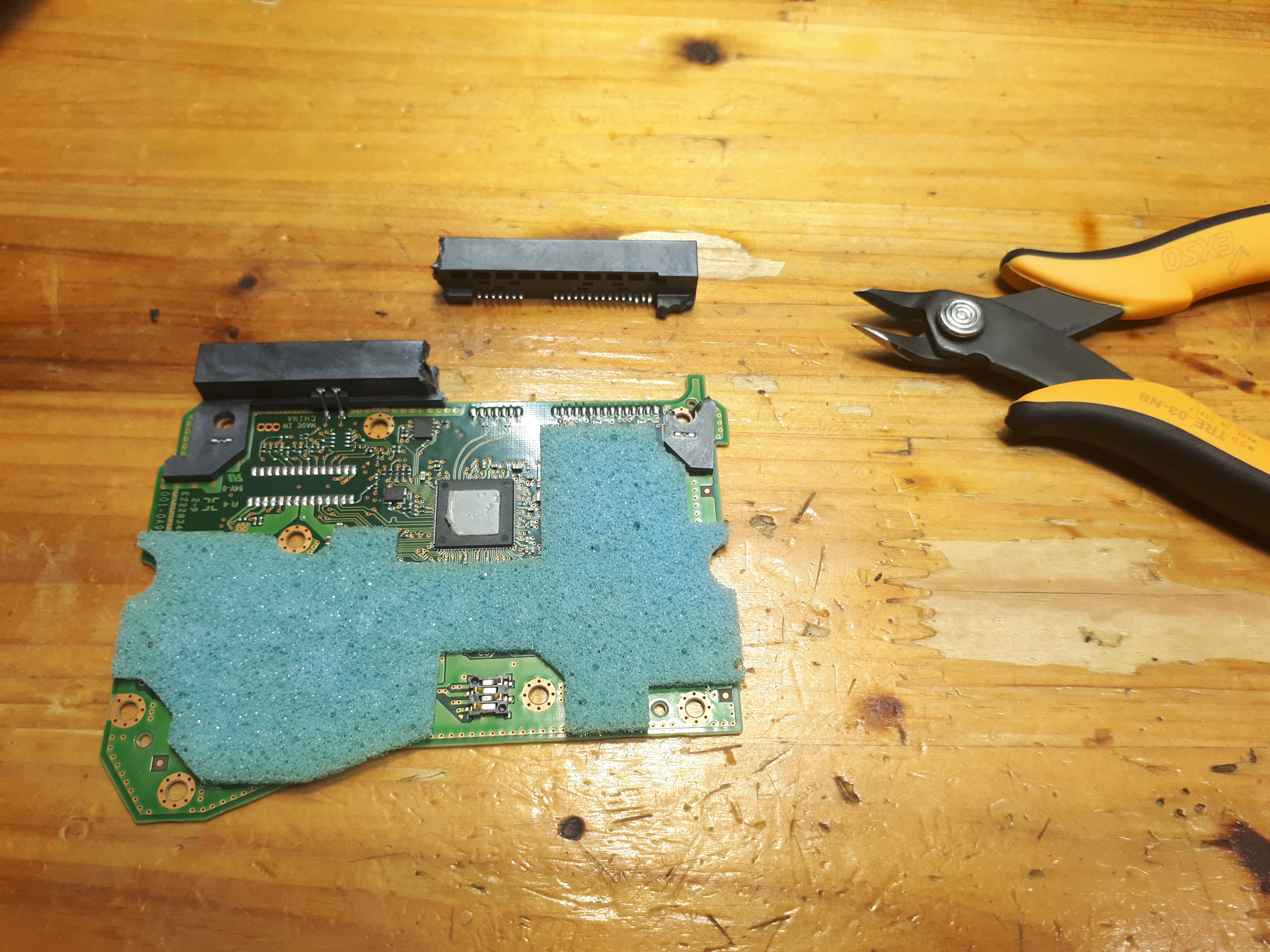

파손된 커넥터를 제거합니다.

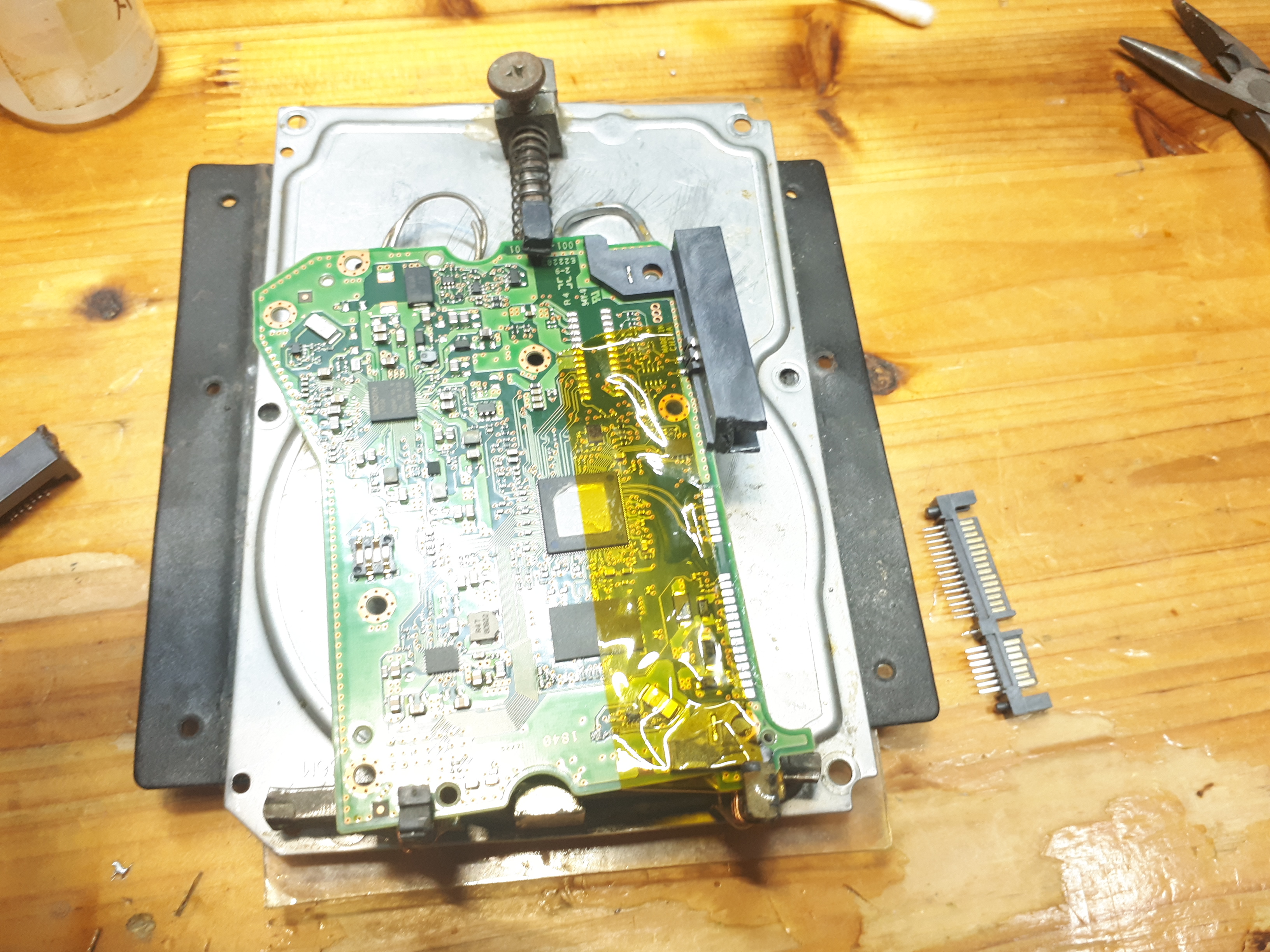

캡톤 테이핑 후  PCB바이스에 고정합니다.











실장면을 정리 후 새 커넥터를 준비합니다.

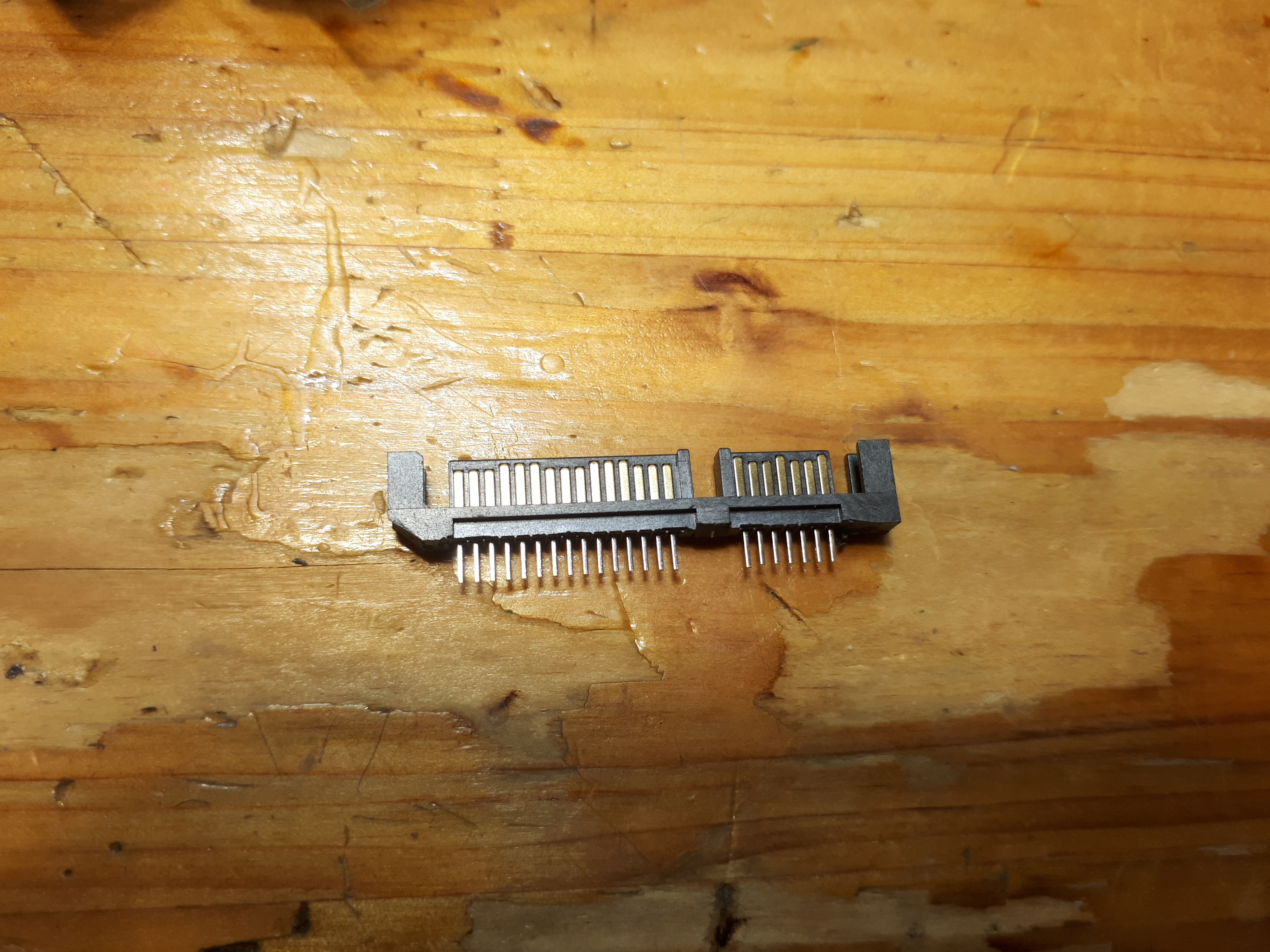

커넥터를 일부 가공합니다.

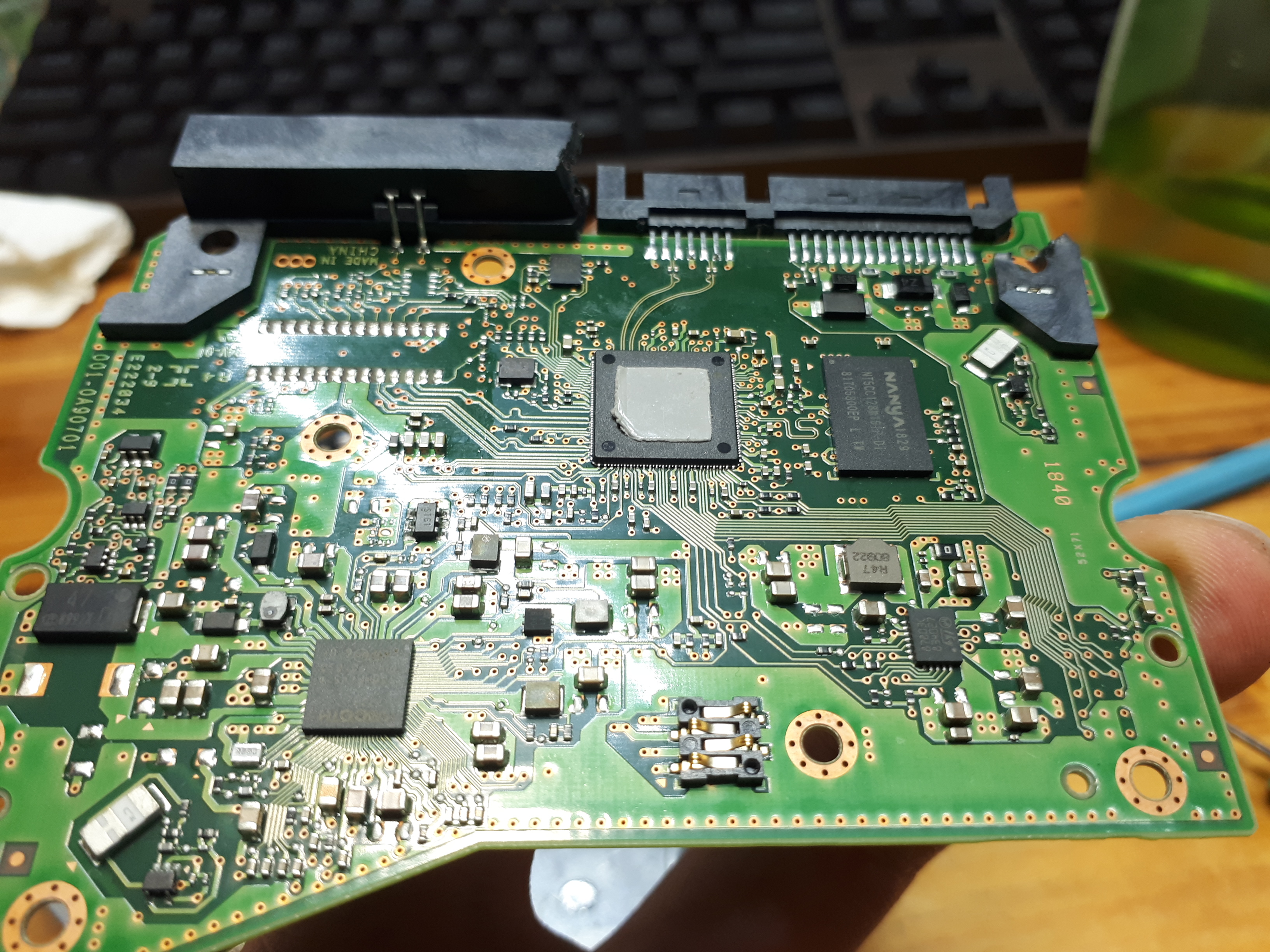

가공한 새 커넥터를 실장 합니다.









세척 후 건조합니다.







커넥터 주변을 글루건으로 최소한의 고정을 합니다.

(견고한 고정이 아니니 각별한 주의 필요)

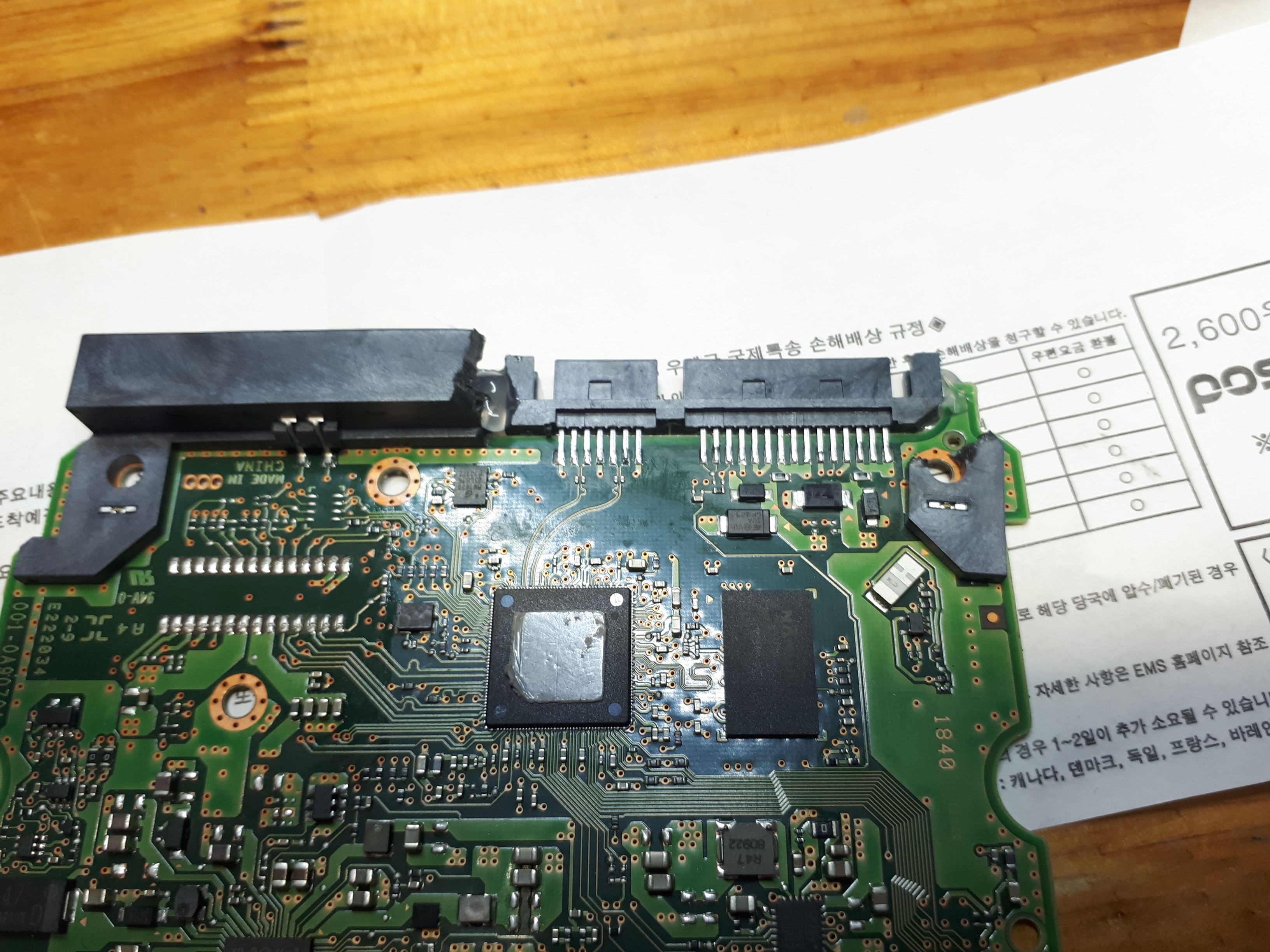

커넥터 교체가 완료되었습니다.



무사 인식되길 바라겠습니다.



감사합니다.
