이신*님 삼성 840EVO 250GB SSD SATA커넥터 수리

9일 메일이 옵니다.

SATA 케이블 채로 당겨서 파손된 것 같답니다.

에구.... 잘 좀 보고 하시지....







오늘 (11일) 오전 11시경에 도착한 실물입니다.











파손 부위입니다.

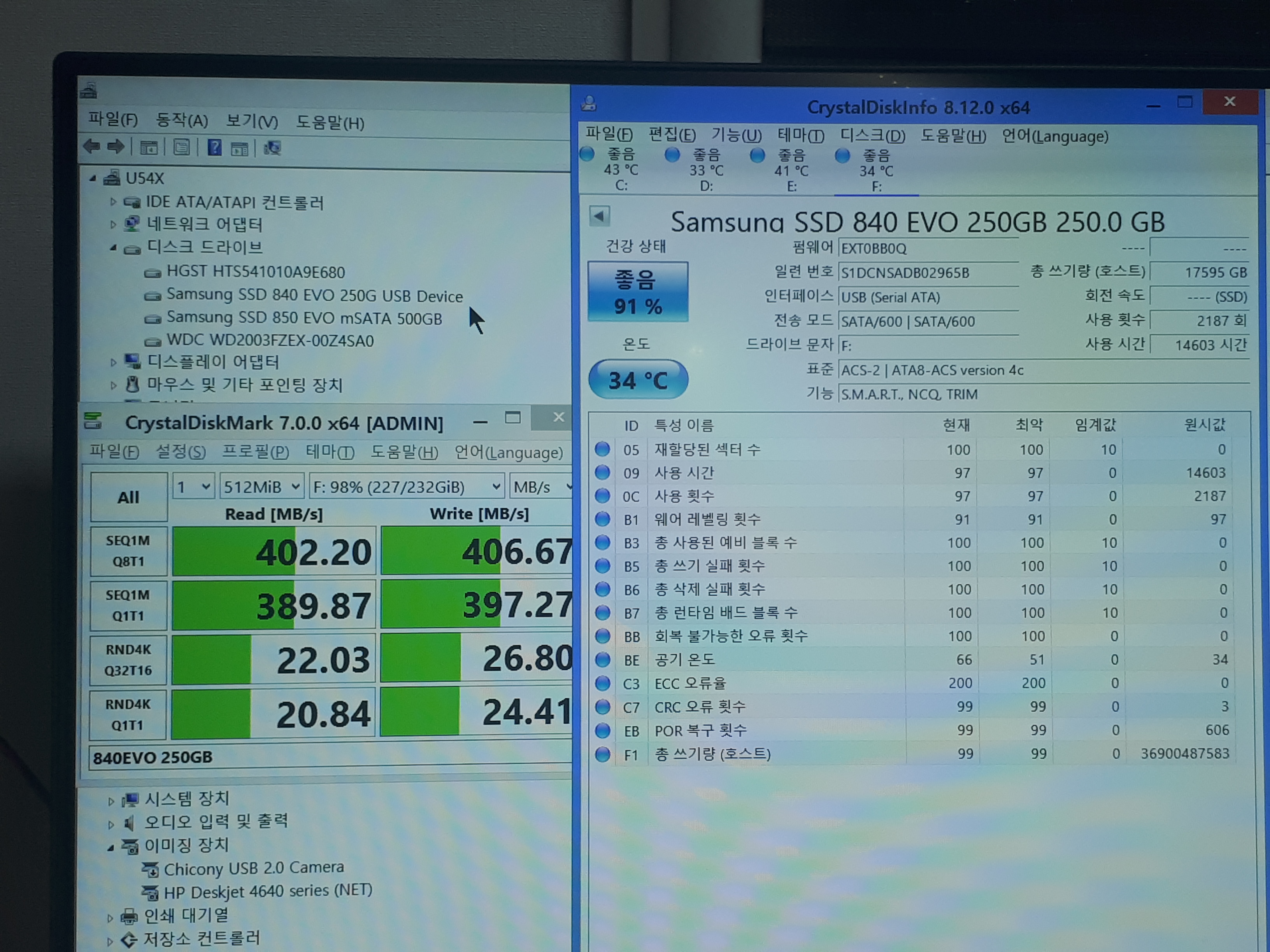

USB to SATA 연결로 최초 인식을 확인합니다.

2016년부터 사용이라는데,

세월에 비하면 사용량은 적은 편입니다.

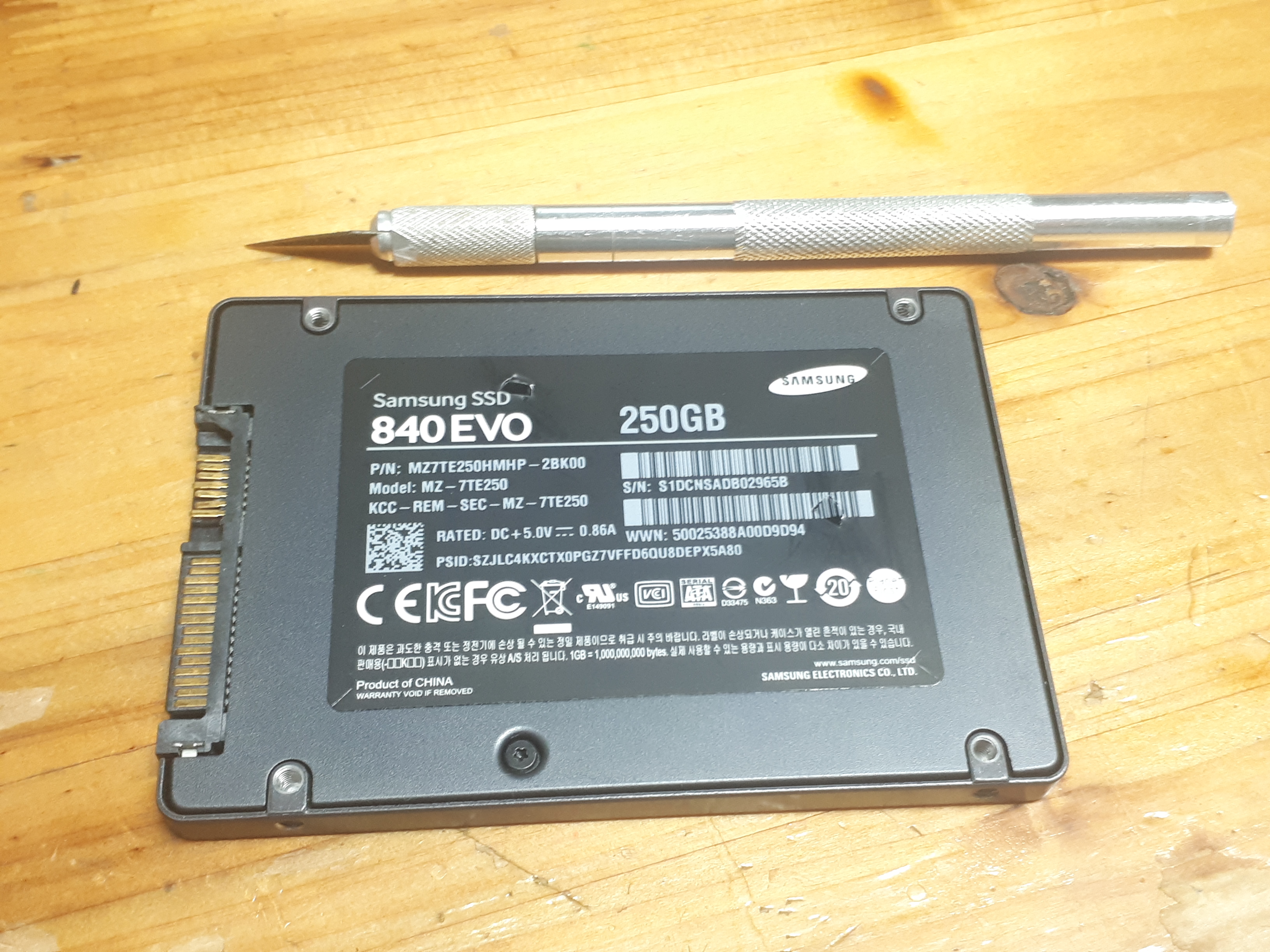

아트 나이프로 나사 부위만 라벨을 절개합니다.

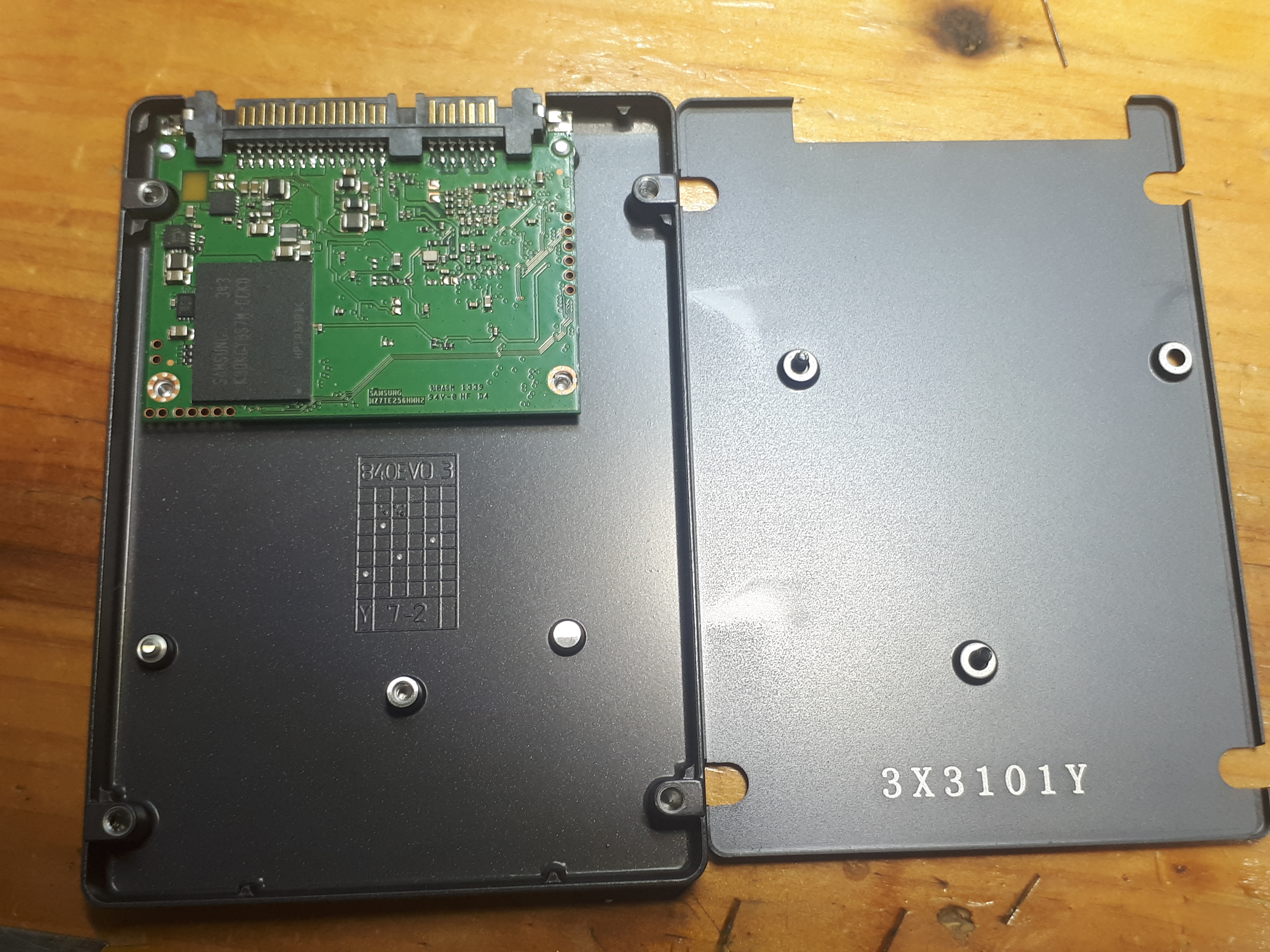

나사를 풀어 하우징을 분리합니다.









파손 커넥터를 제거합니다.

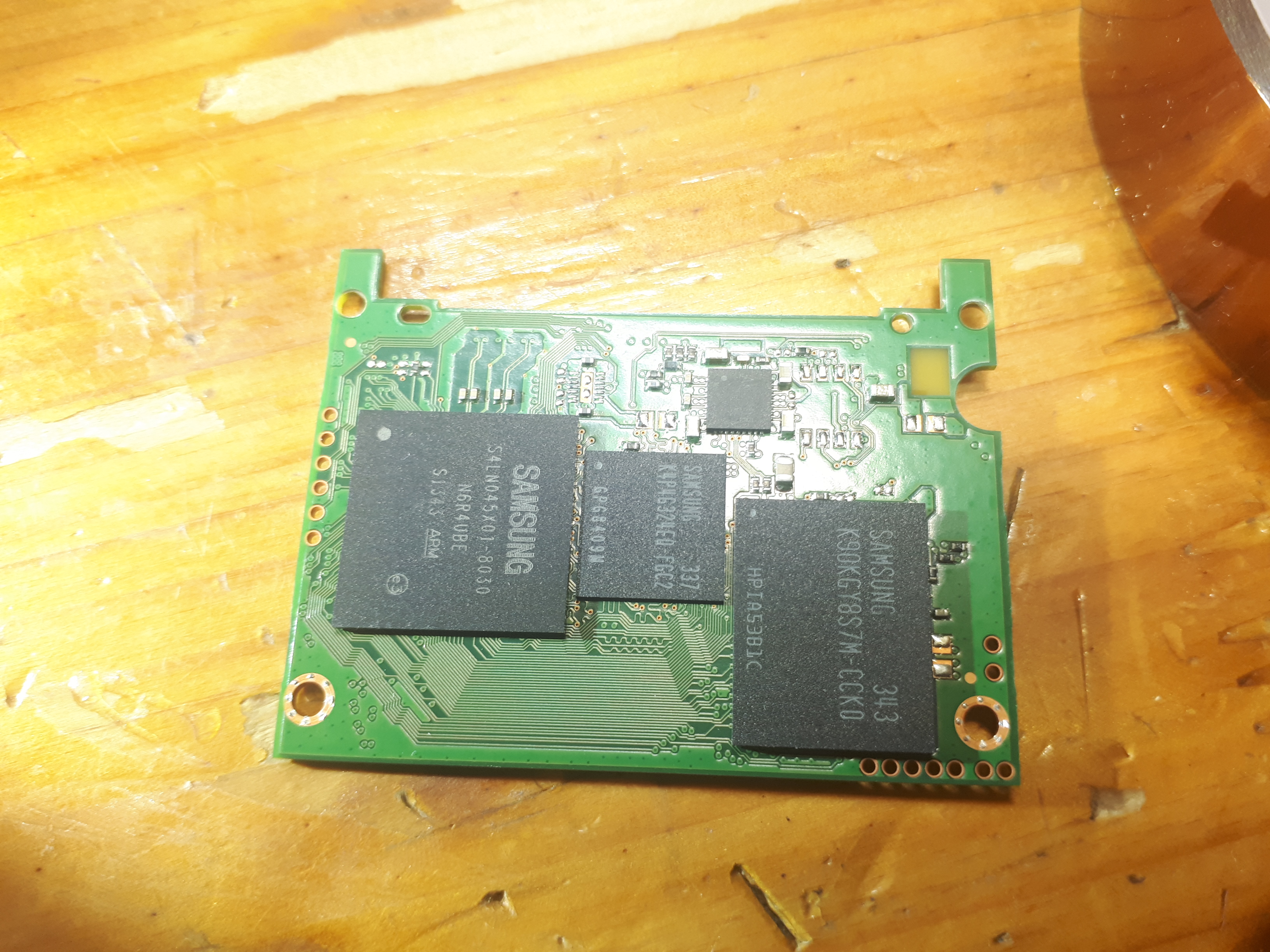

고정 전에 앞면, 뒷면 샷.



728x90







캡톤 테이핑 후 PCB바이스에 고정합니다.









실장면을 정돈하고 새 커넥터를 준비합니다.









기존 커넥터와 새 커넥터는 이런 차이가 있습니다.











새 커넥터를 실장 합니다.







세척 후 건조합니다.









누드 상태로 USB to SATA를 연결하여





인식을 확인합니다.









오프셋 핀을 납으로 메우고 하우징을 조립합니다.

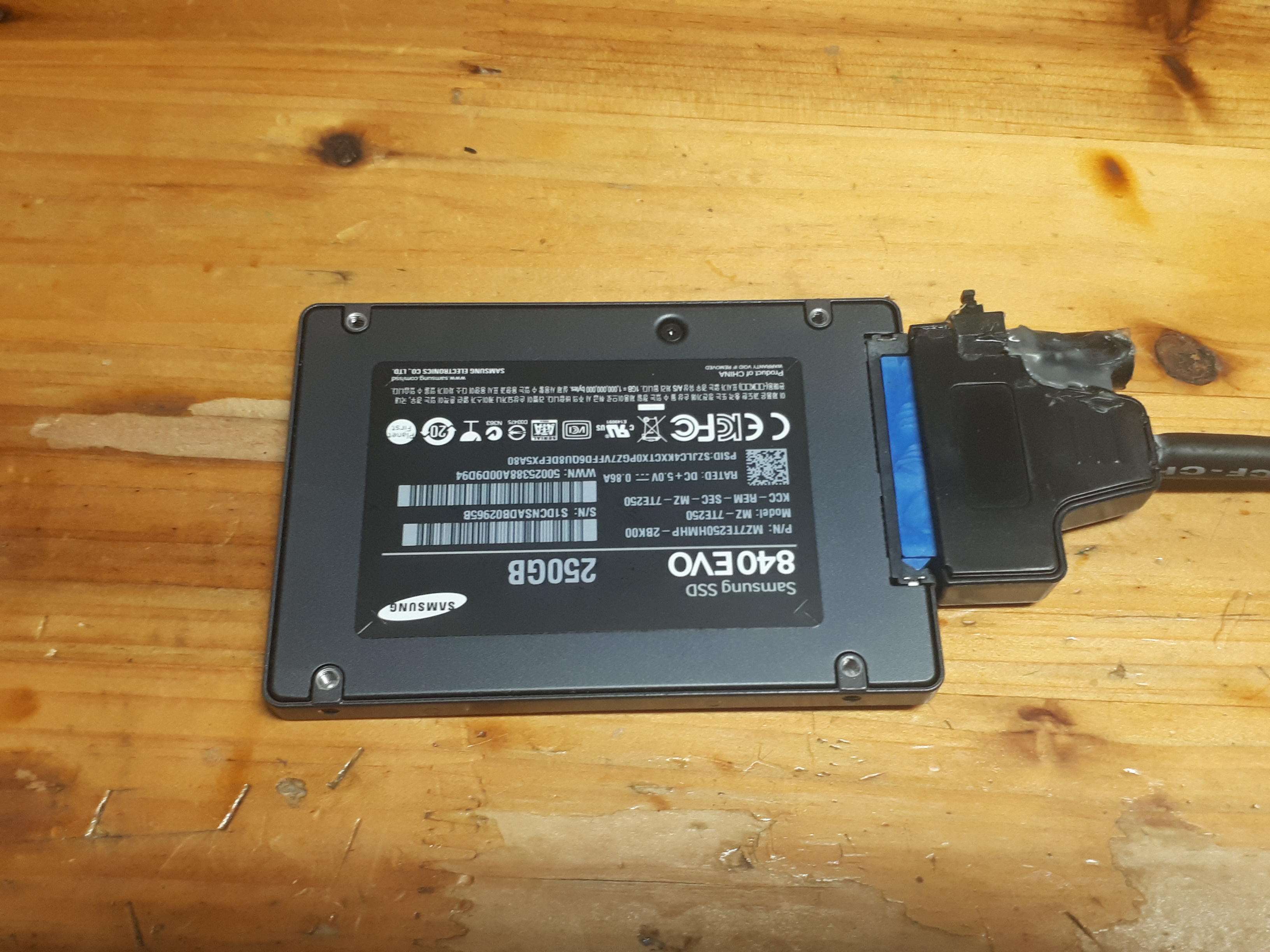

최종 인식 확인입니다.

전체 용량 중 98% 사용.............









840 EVO SSD의 SATA 커넥터 교체가 완료되었습니다.



감사합니다.
