별자링님 시게이트 EXOS 16TB HDD (ST16000NM001G) SATA 커넥터 수리

8월 30일 메일이 옵니다.



NAS에 삽입하다가 파손되었답니다.



급하게 사용해야 할 물건이고

돌아오는 주 가 추석이어서 택배가 원활하지 않을 것 같아 직접 방문을 원하셨고

일반 가정집이라 거절을 하였습니다.



정 안되면 추석 보내고 택배로 받기로 했네요



https://yame-2.tistory.com/222

한진*님 WD BLUE 250GB SSD (WDS250G) SATA 커넥터 수리

ㅠㅠ.......



방문을 매번 거절하는 이유.

1. 일반 가정집

2. 주변 주차공간이 없음

3. 대기 장소가 마땅치 않음

4. 의뢰자가 밑에서 기다리고 있다는 부담감과 압박감에 집중이 안 됨







막무가내로 찾아 온다는 사람도 더러 있어서..



설득하느니 그냥 다른 데로 가시라 털어냅니다.















9월 1일

메일이 또 옵니다.



택배로 보내셨다는군요..

2일(금요일)에 받아서 작업 완료 후 당일 발송하면 3일(토요일)에 수령이 가능합니다.

택배가 감감무소식입니다.





첫 메일 주신 시점에서 보내 주셨더라면 최소 나흘은 절약.....



오늘 (6일) 오후 3시경 도착한 택배.

늦어도 3일 토요일에 도착할 줄 알았으나 택배사에서 회수를 안 해 가더군요.......-_-

728x90

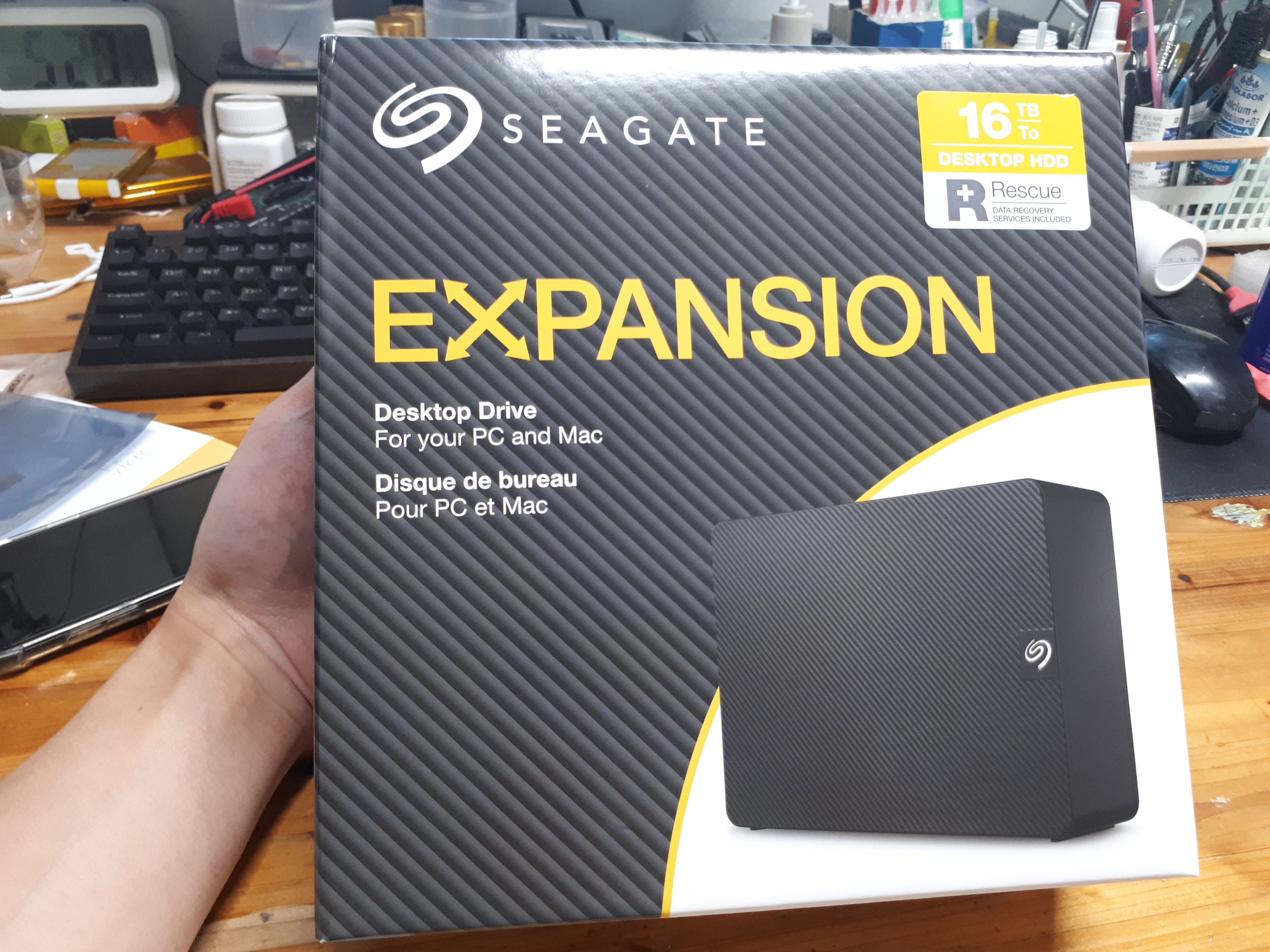

제품 박스채로 넣어주셨습니다.













박스 오픈,

작은 박스는 제품 부자재일 듯하고요.

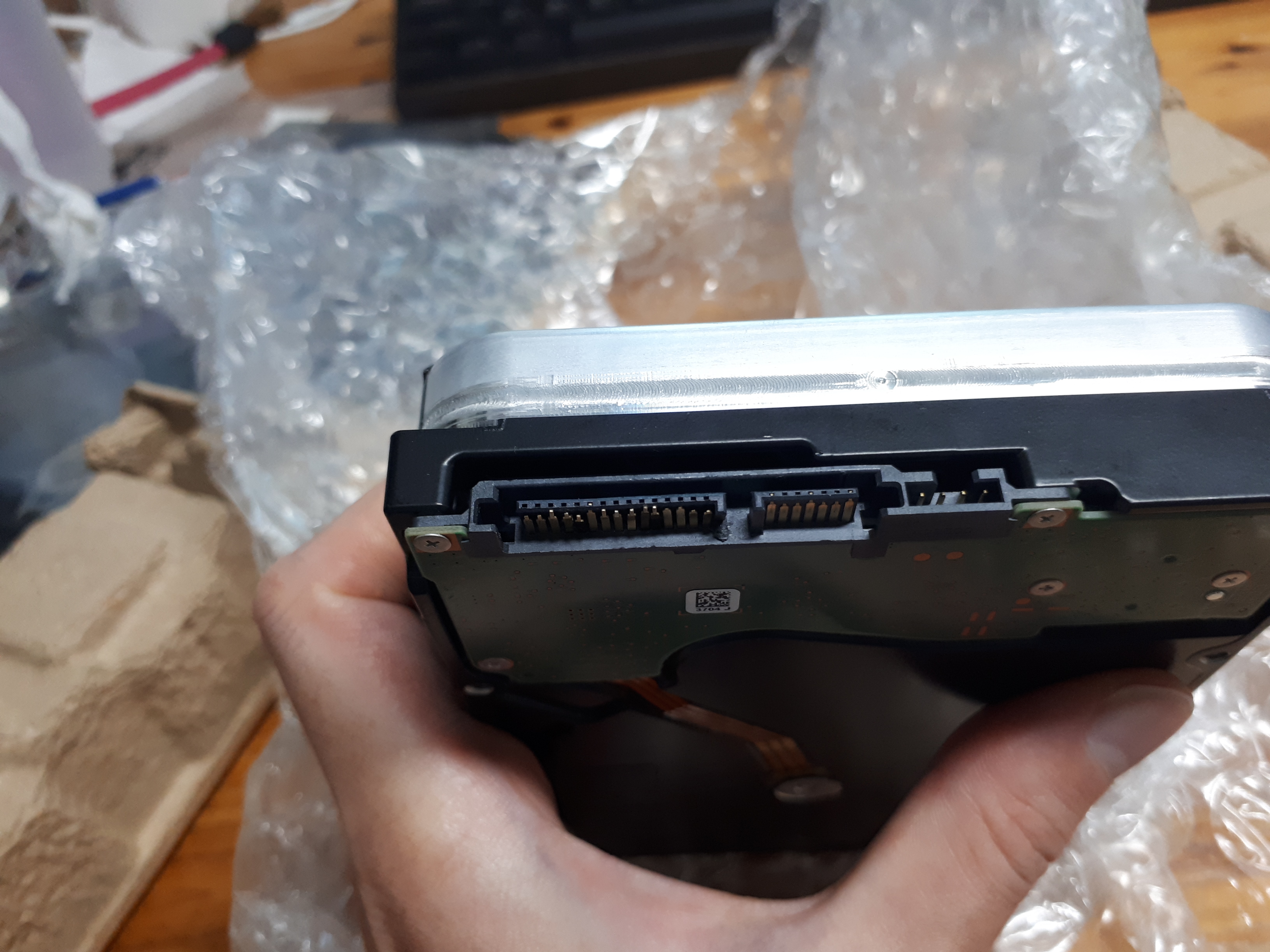

문제의 본품입니다.

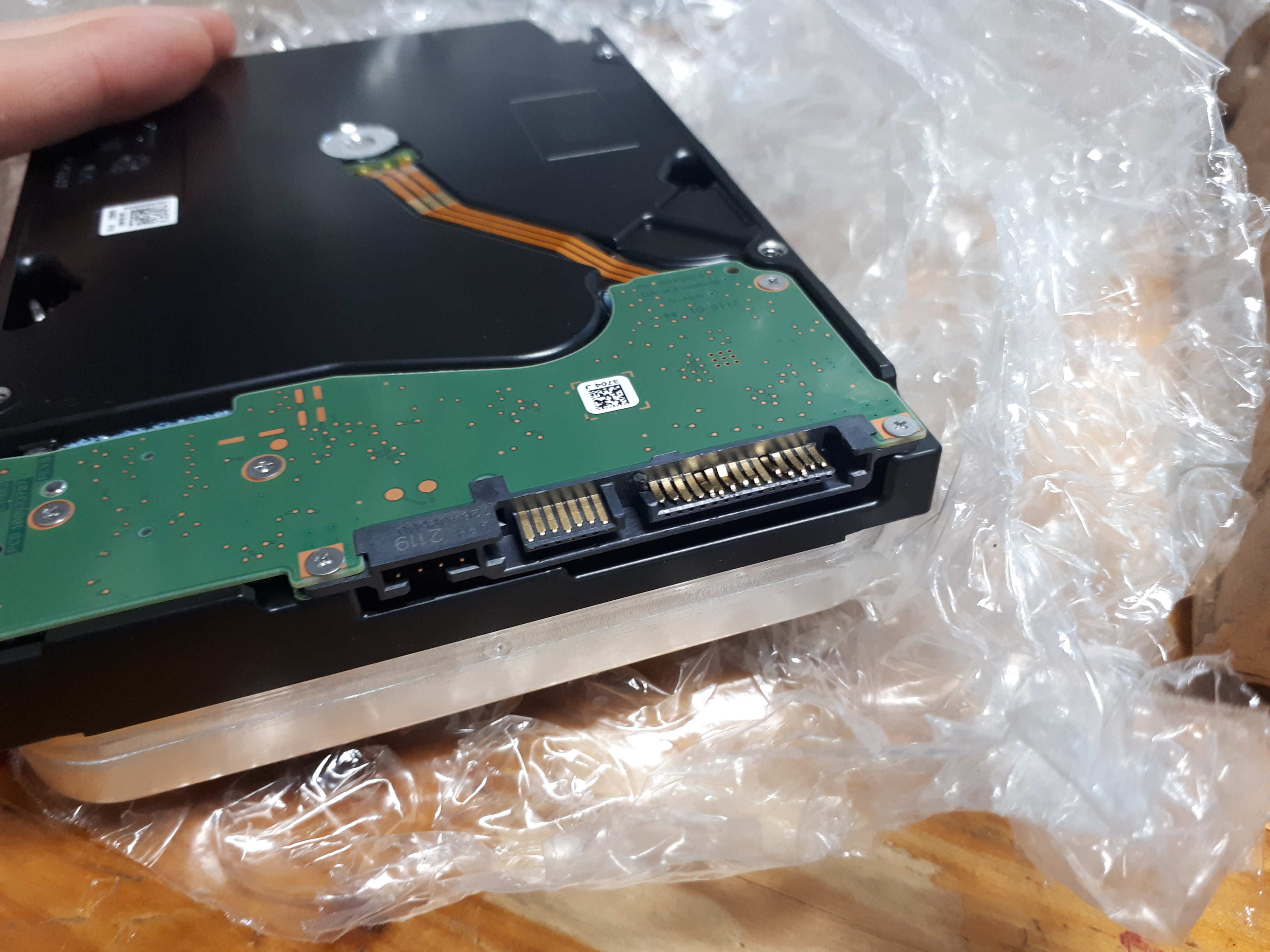

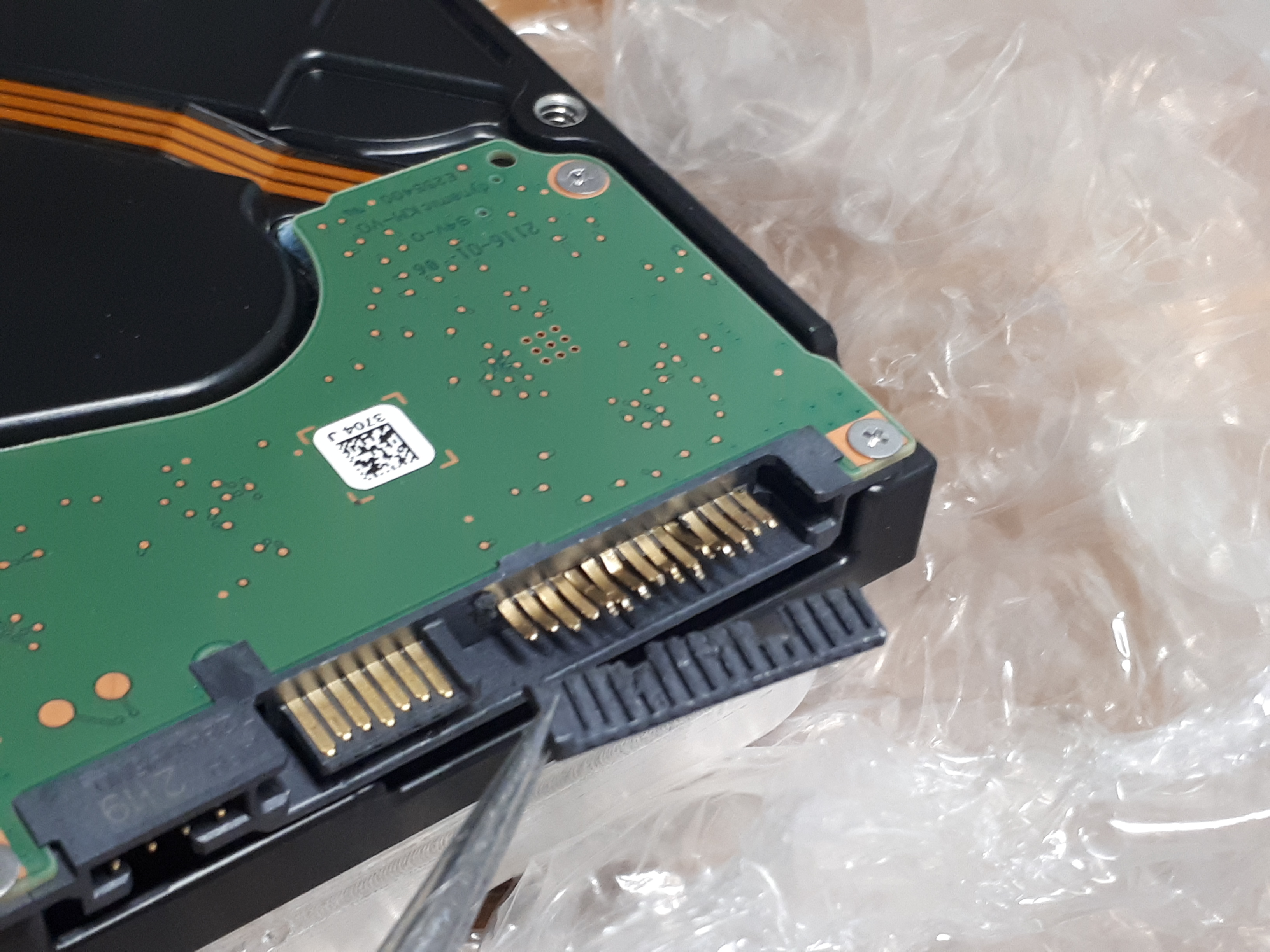

파손이라 보기엔 생각보다 멀쩡한데? 하는 순간..







낚임....ㅠㅠ

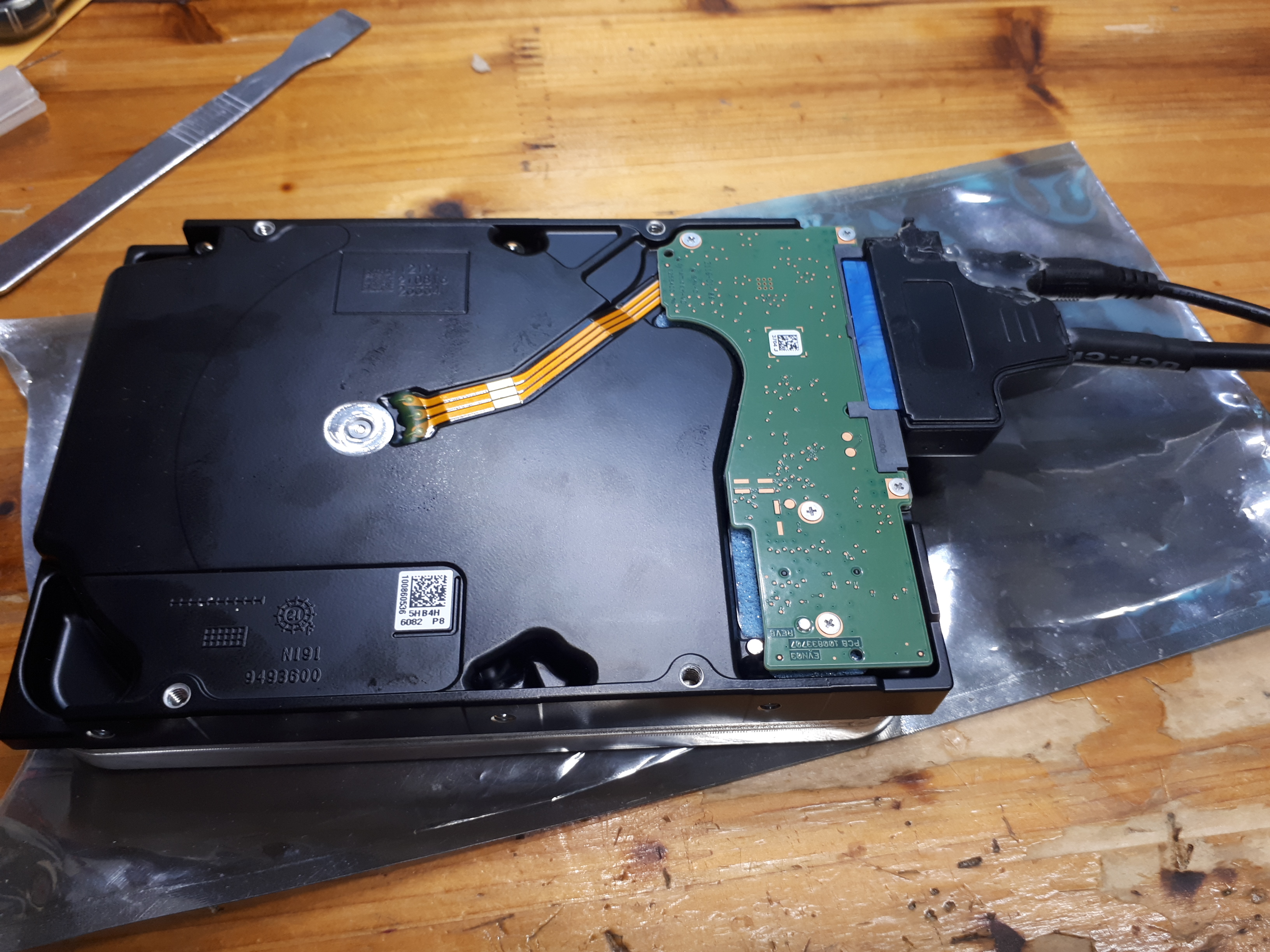

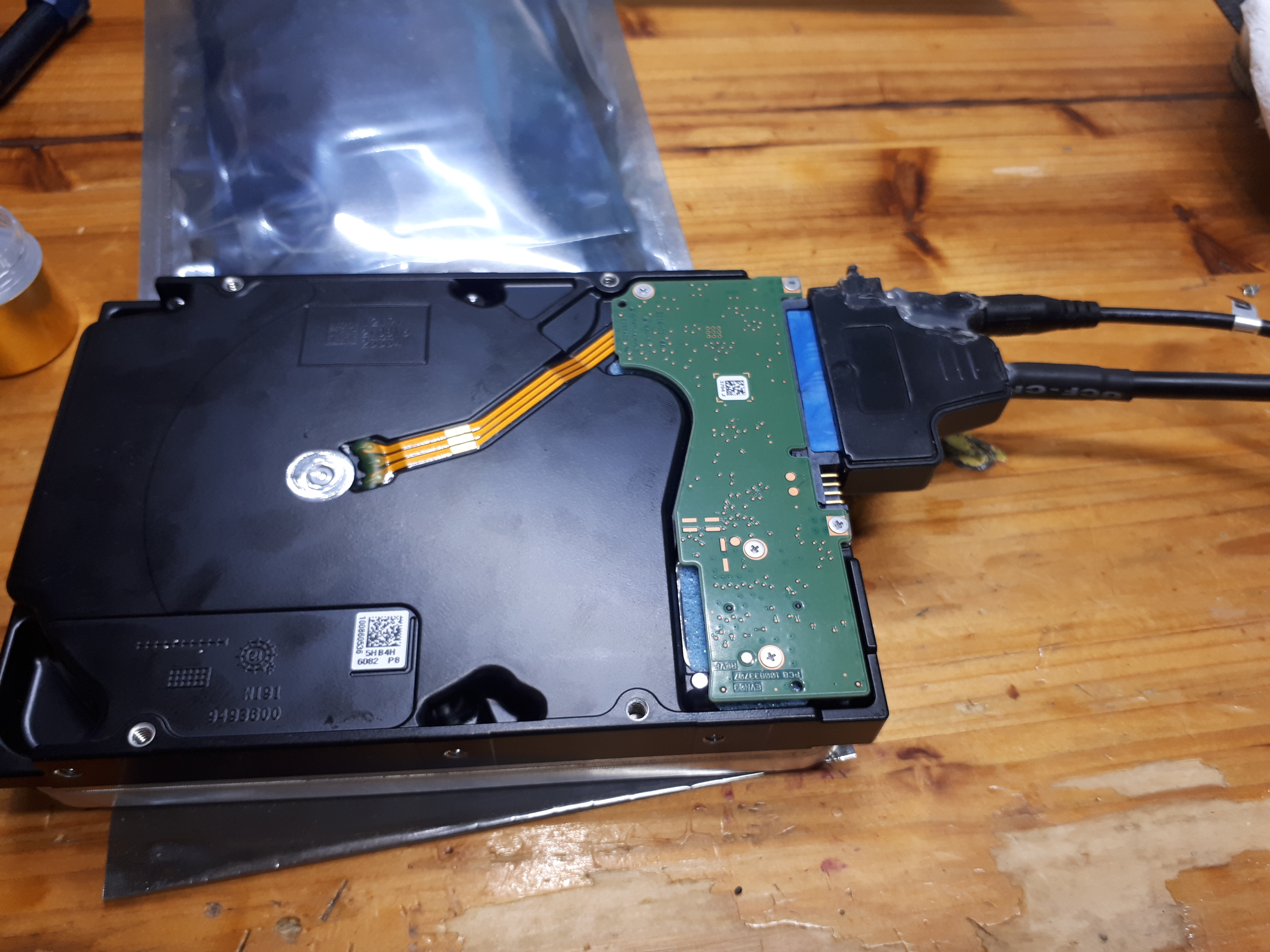

휘어진 핀들 정렬 후 USB to SATA를 연결합니다.

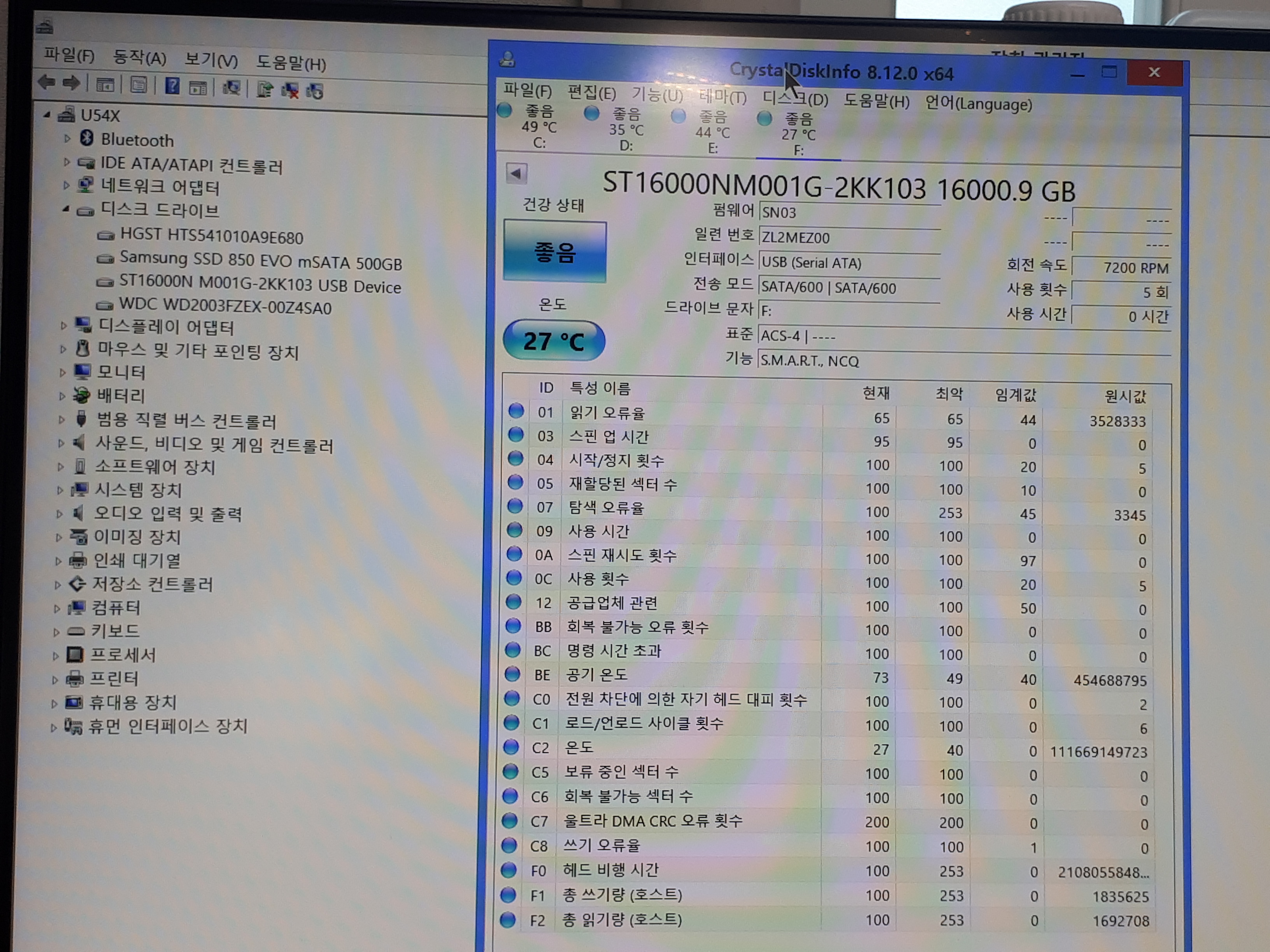

인식을 확인합니다.

완전 새것입니다.









모든 나사를 풀어 PCB분리.

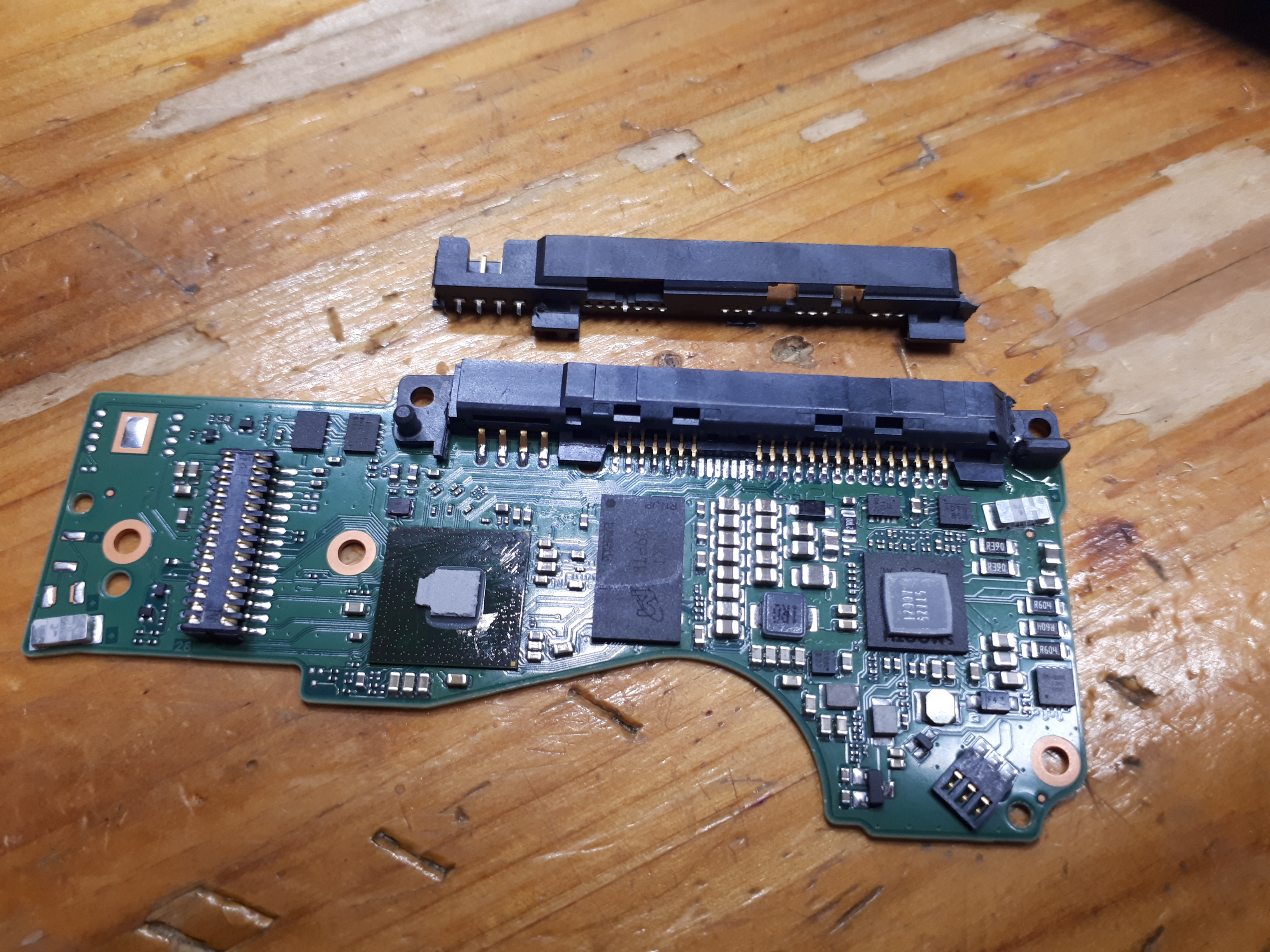

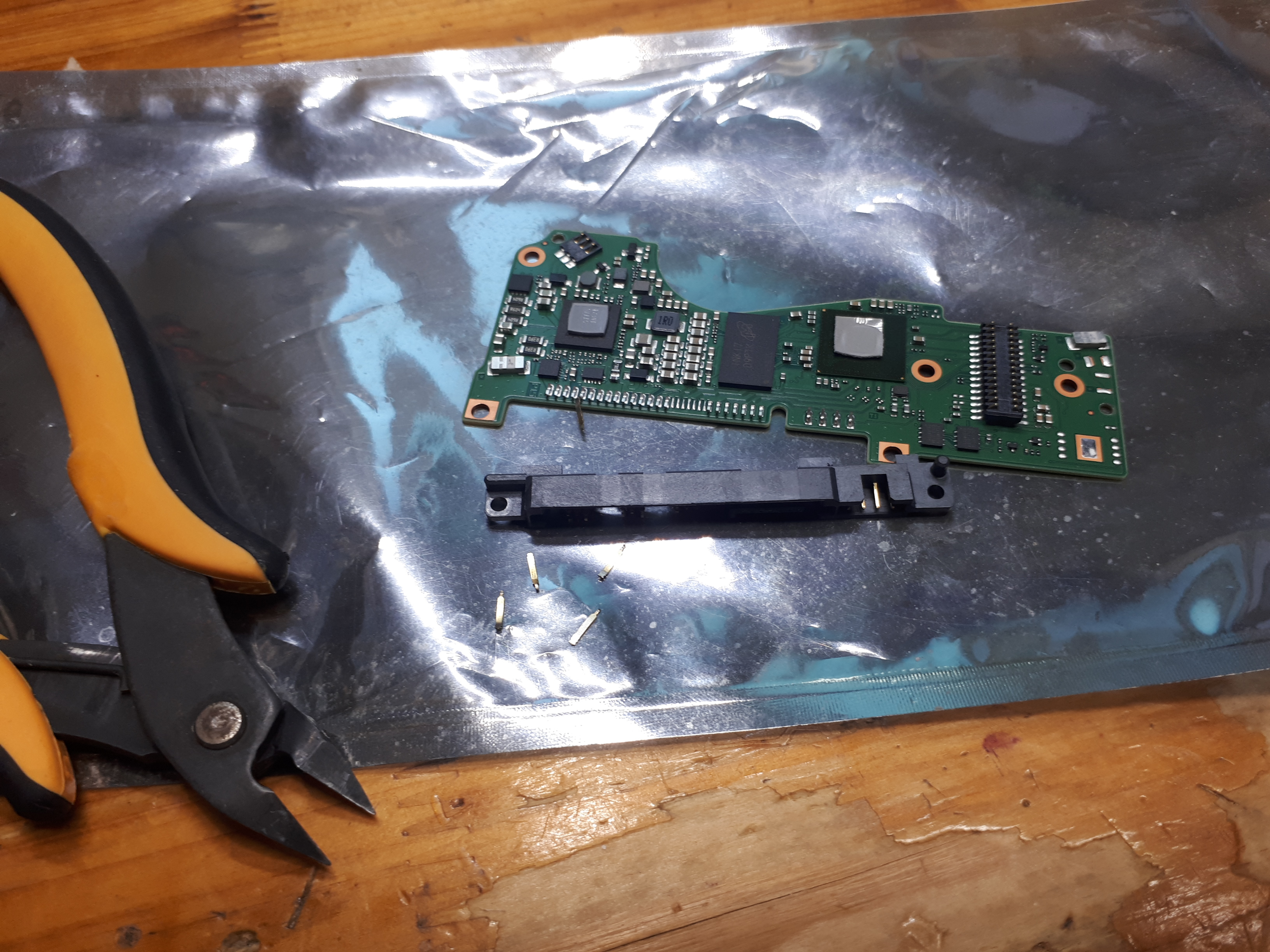

파손 커넥터 제거

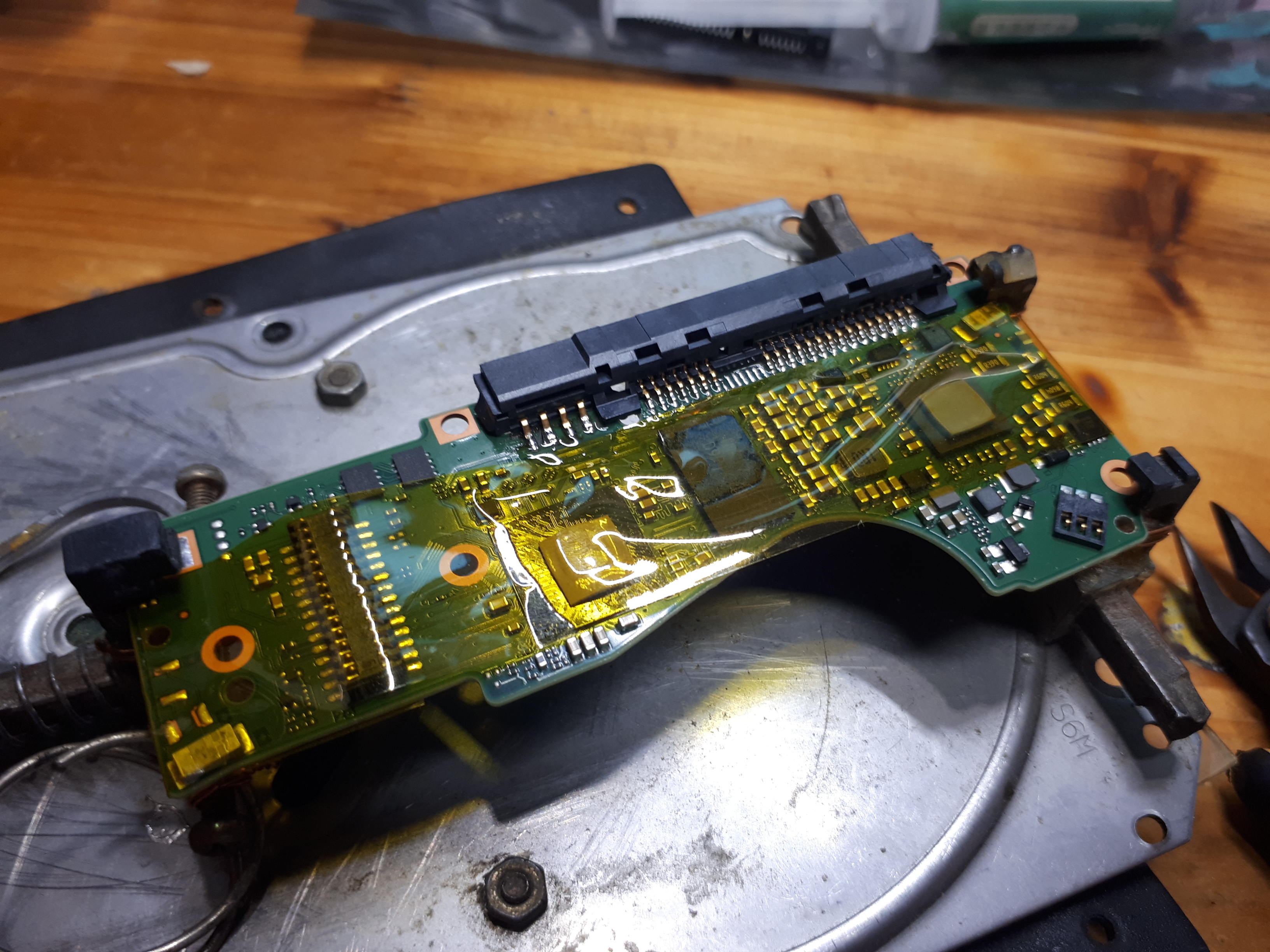

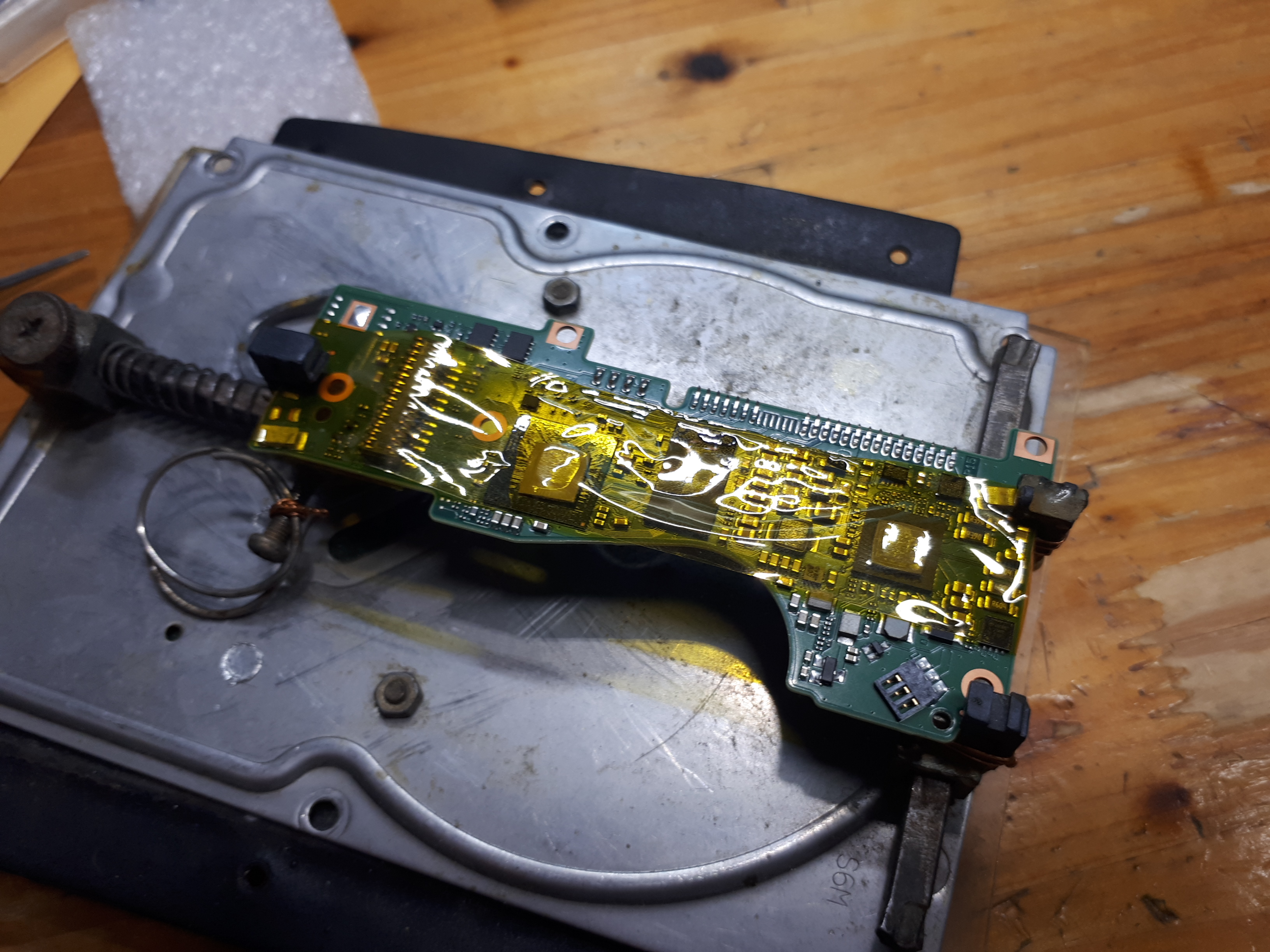

캡톤 테이핑 후 PCB 바이스에 고정

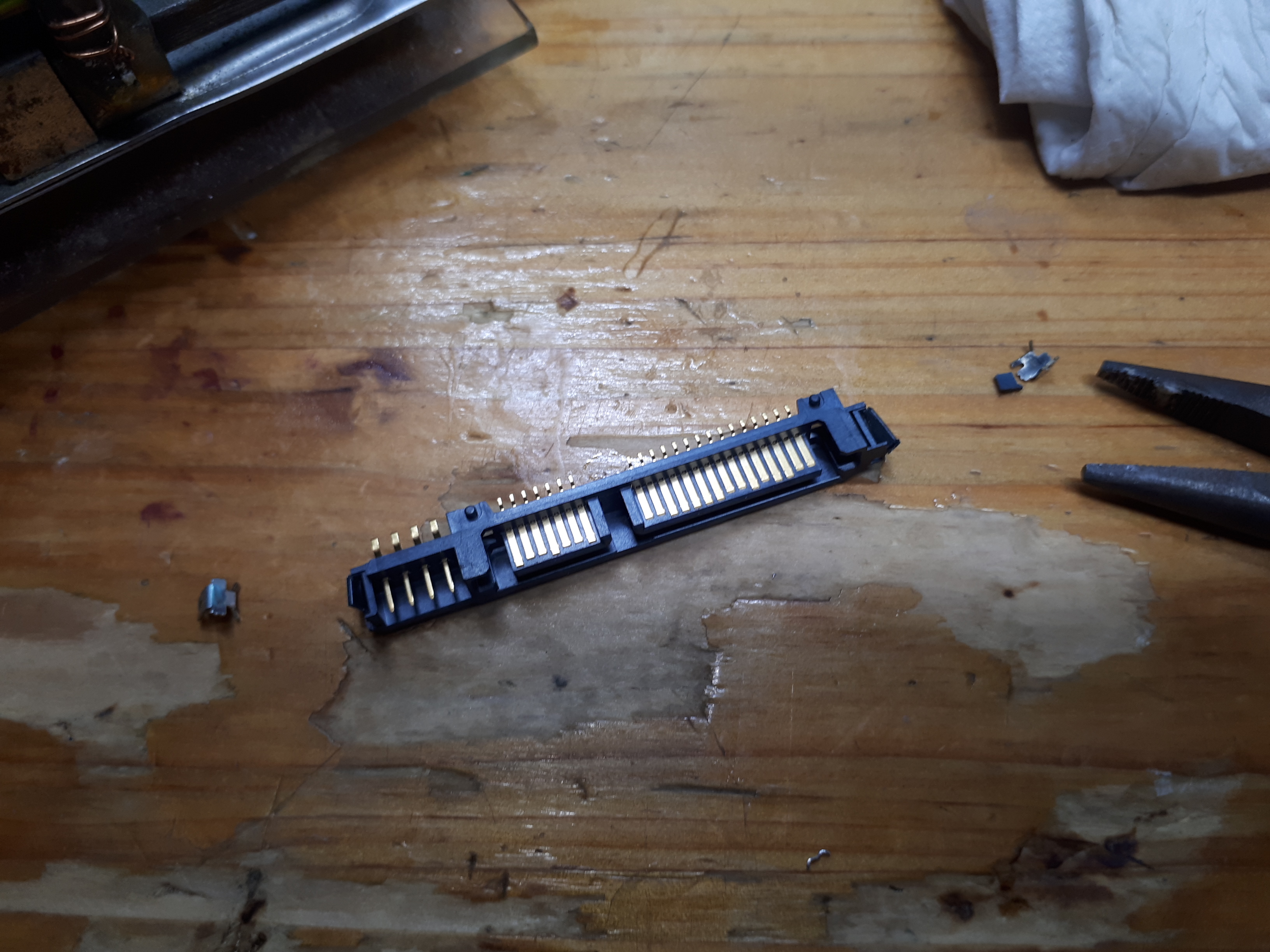

실장면 정돈 후 새 커넥터를 준비합니다.









잠깐 고민을 한 후....

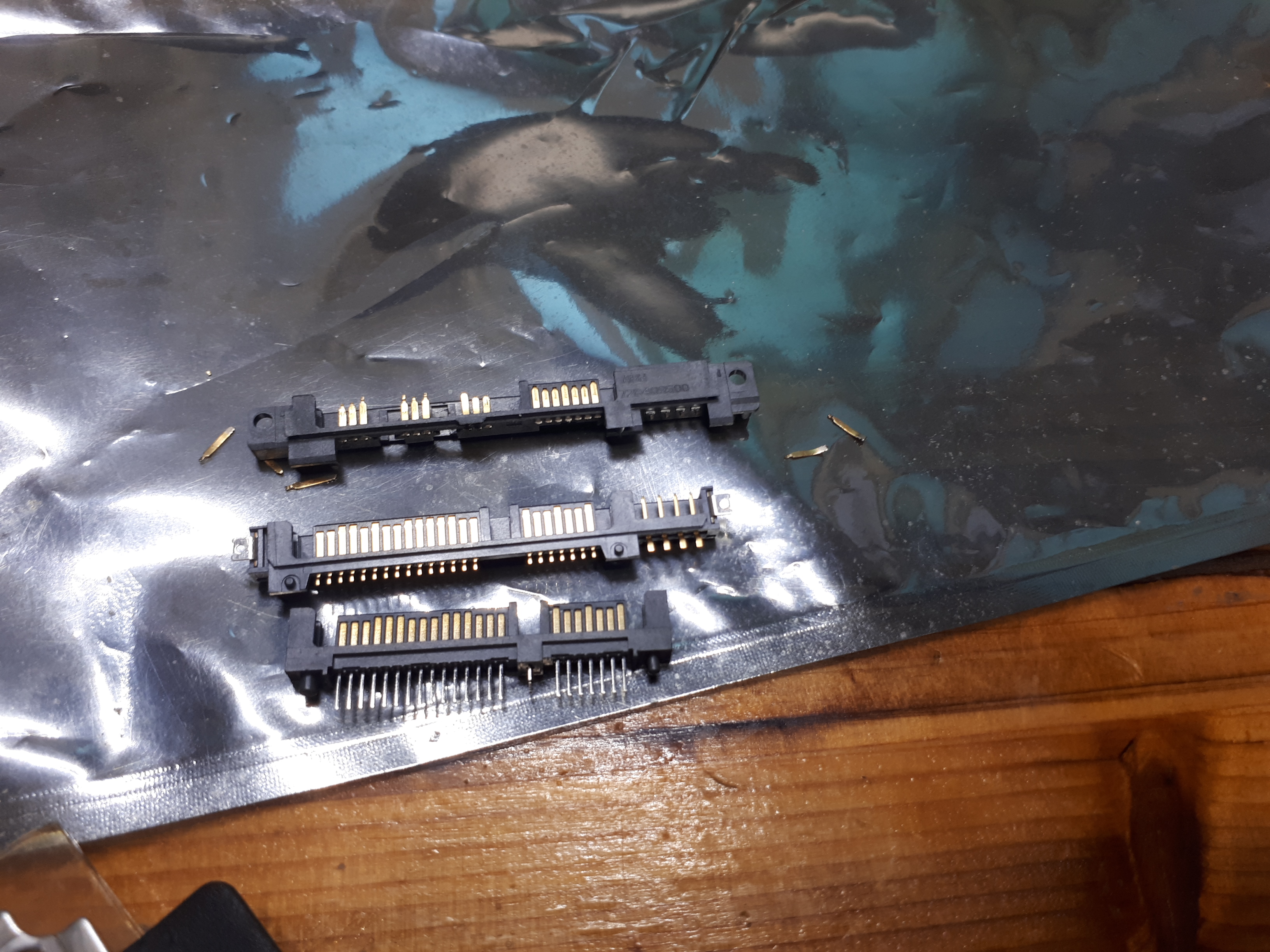

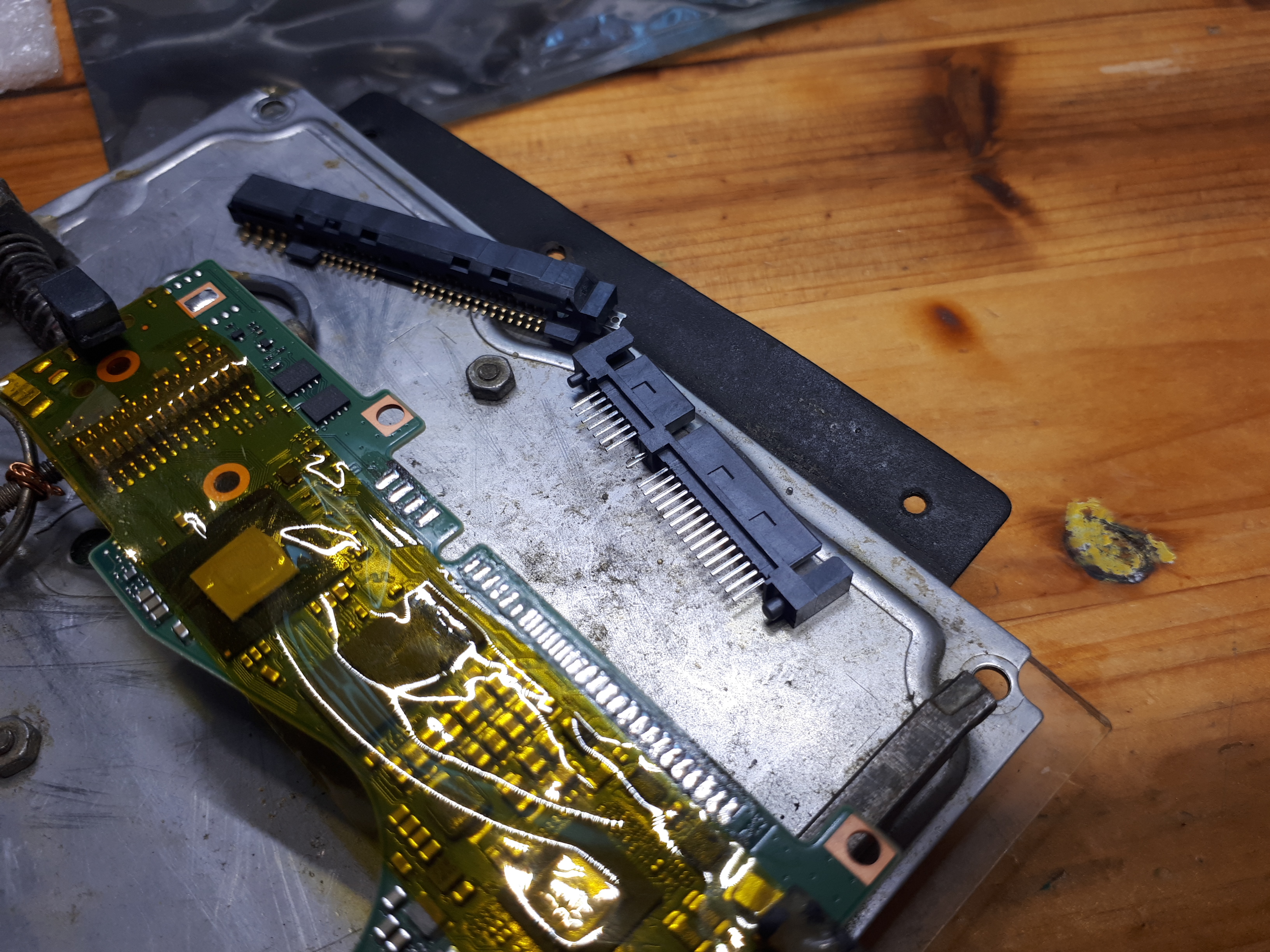

새 커넥터의 오프셋 핀 제거











새 커넥터 실장













세척 및 건조.

캡톤 테이프를 떼어내니 컨트롤러의 서멀 패드가 일부분 같이 떨어졌네요.

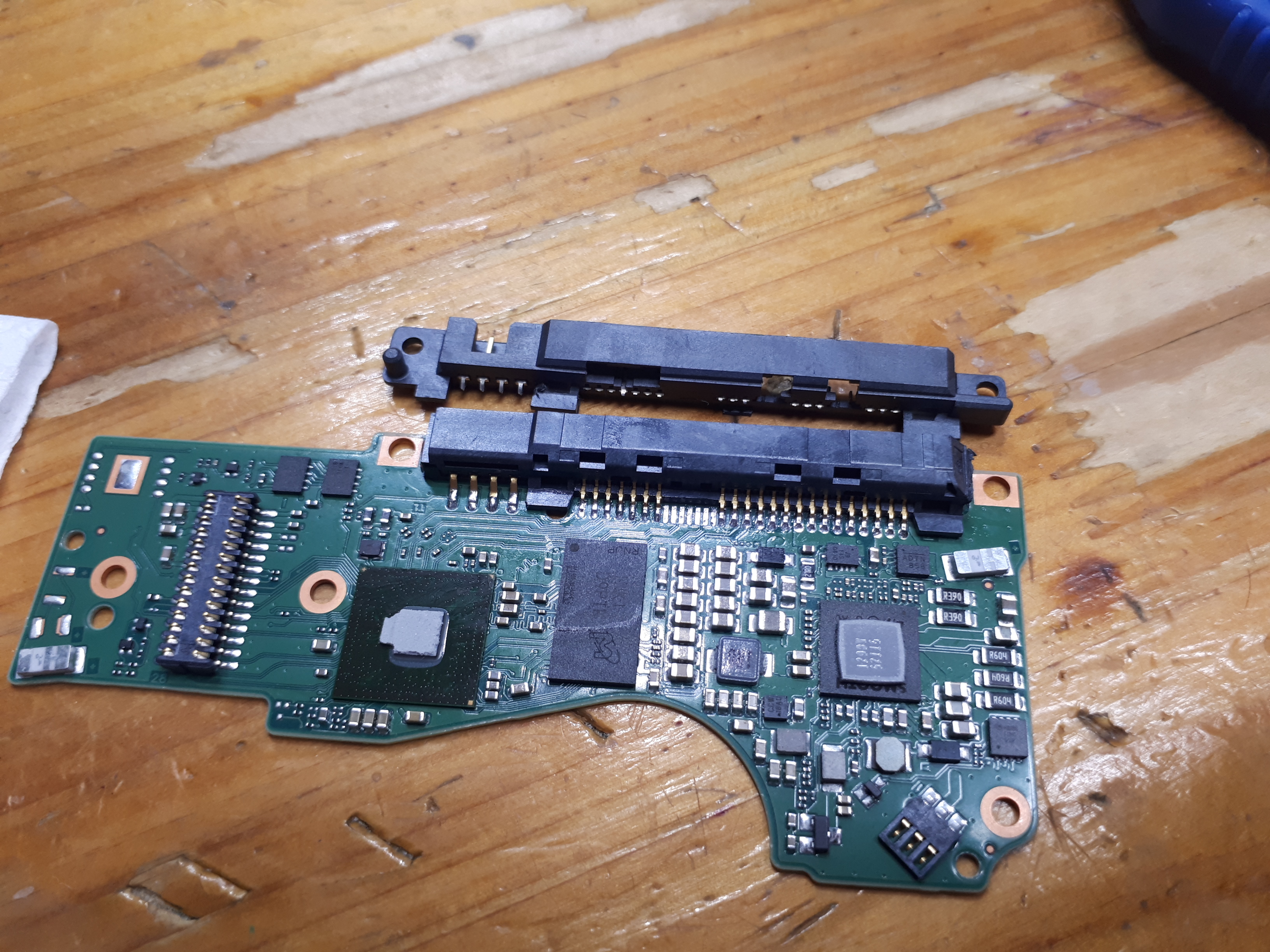

기존 사출에서 필요한 부분을 옮깁니다.









USB to SATA에 연결하여 최종 인식을 확인합니다.

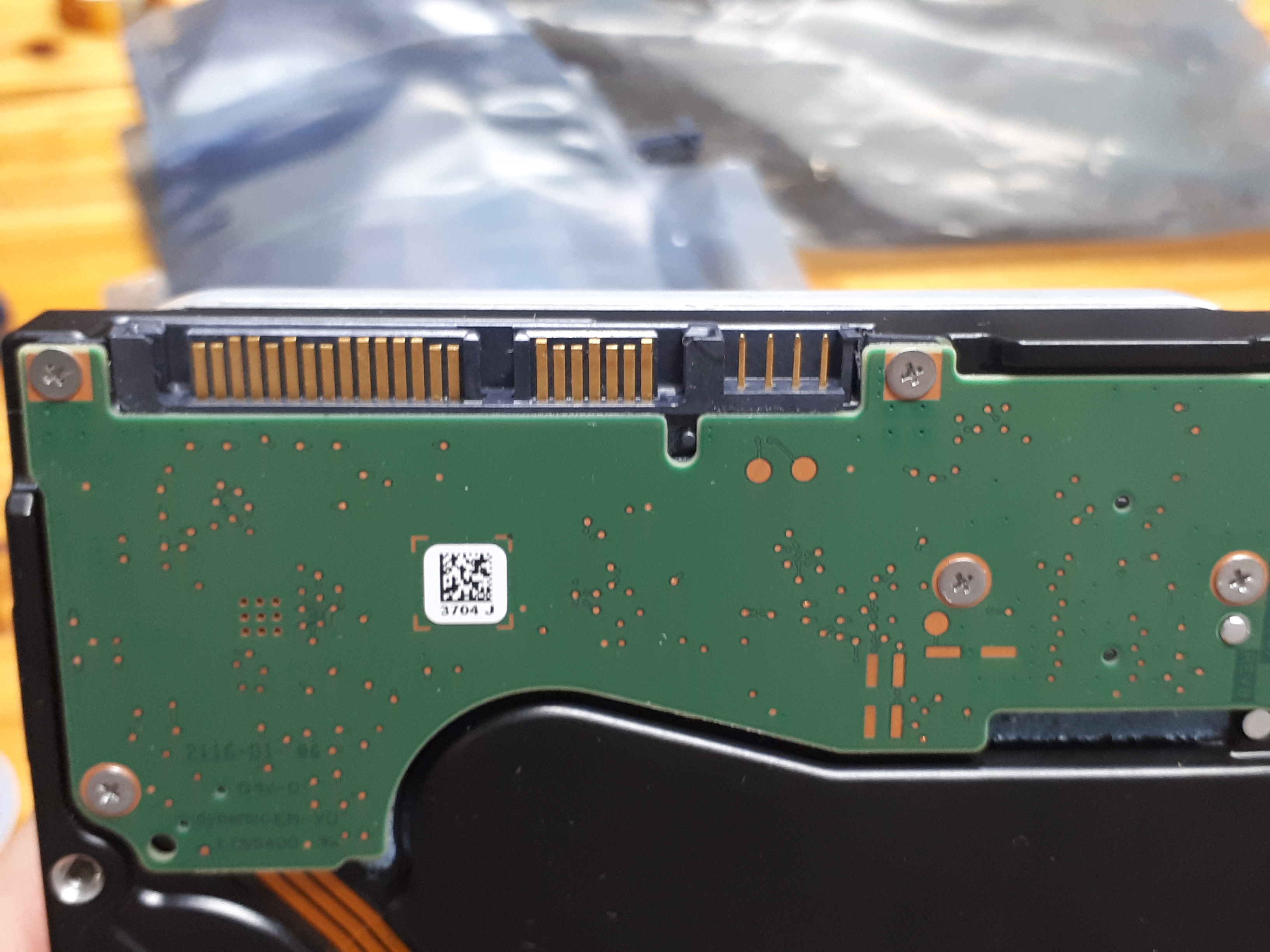

EXOS 16TB HDD의 SATA 커넥터 교체가 완료되었습니다.



커넥터 파손 전과 외형은 매우 흡사하나,

커넥터 전체를 지탱하는 부분이 없어서 사용 시 각별히 유의하여 주시기 바랍니다.



감사합니다.
