심영*님 시게이트 바라쿠다 4TB HDD SATA커넥터 수리

8일 메일이 옵니다.

지인에게 받은 제품인데, 장착도중 실수로 이렇게 되었다고 합니다.



728x90

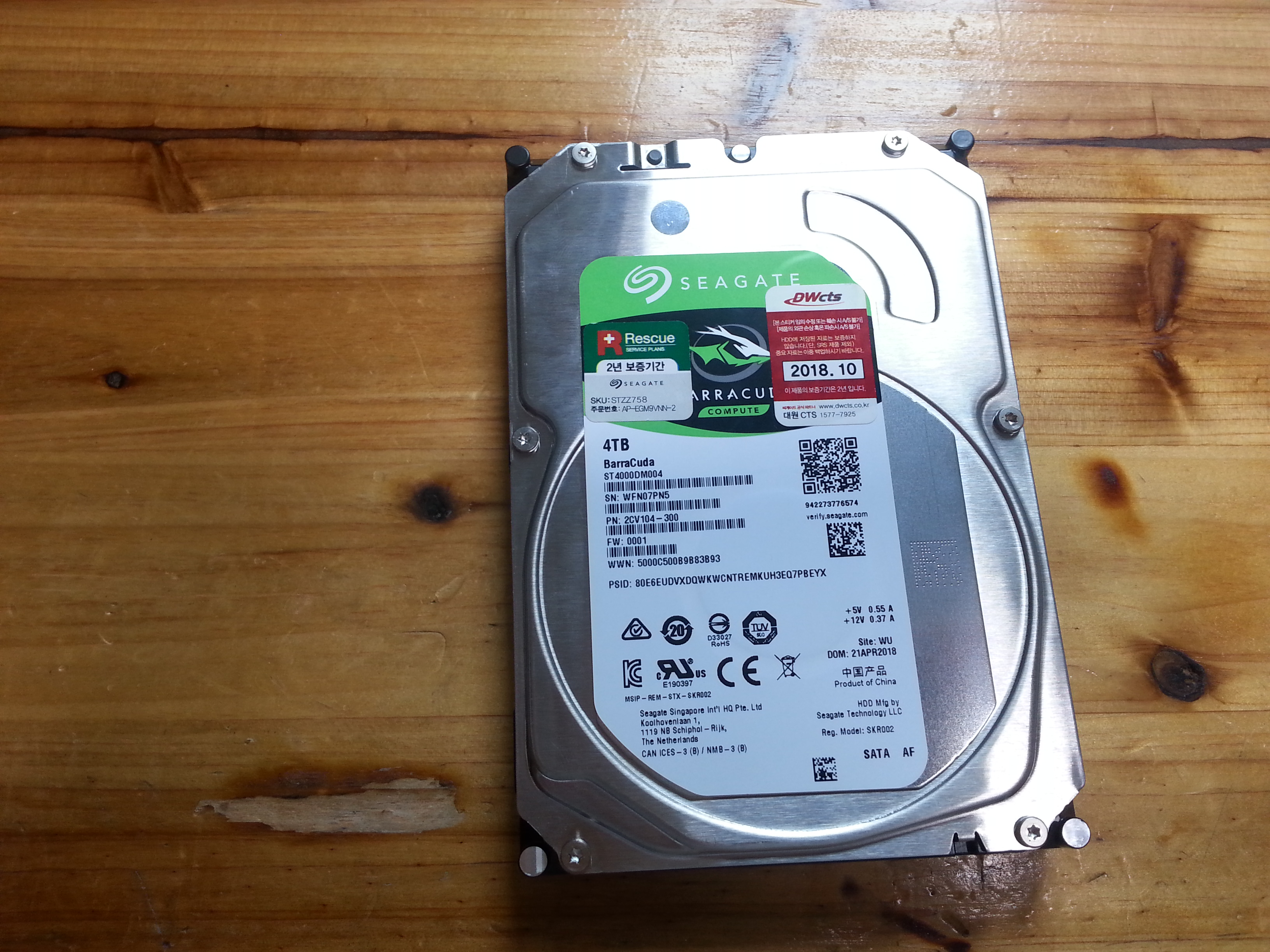

오늘 (11일) 받은 시게이트 바라쿠다 4TB 실물입니다.

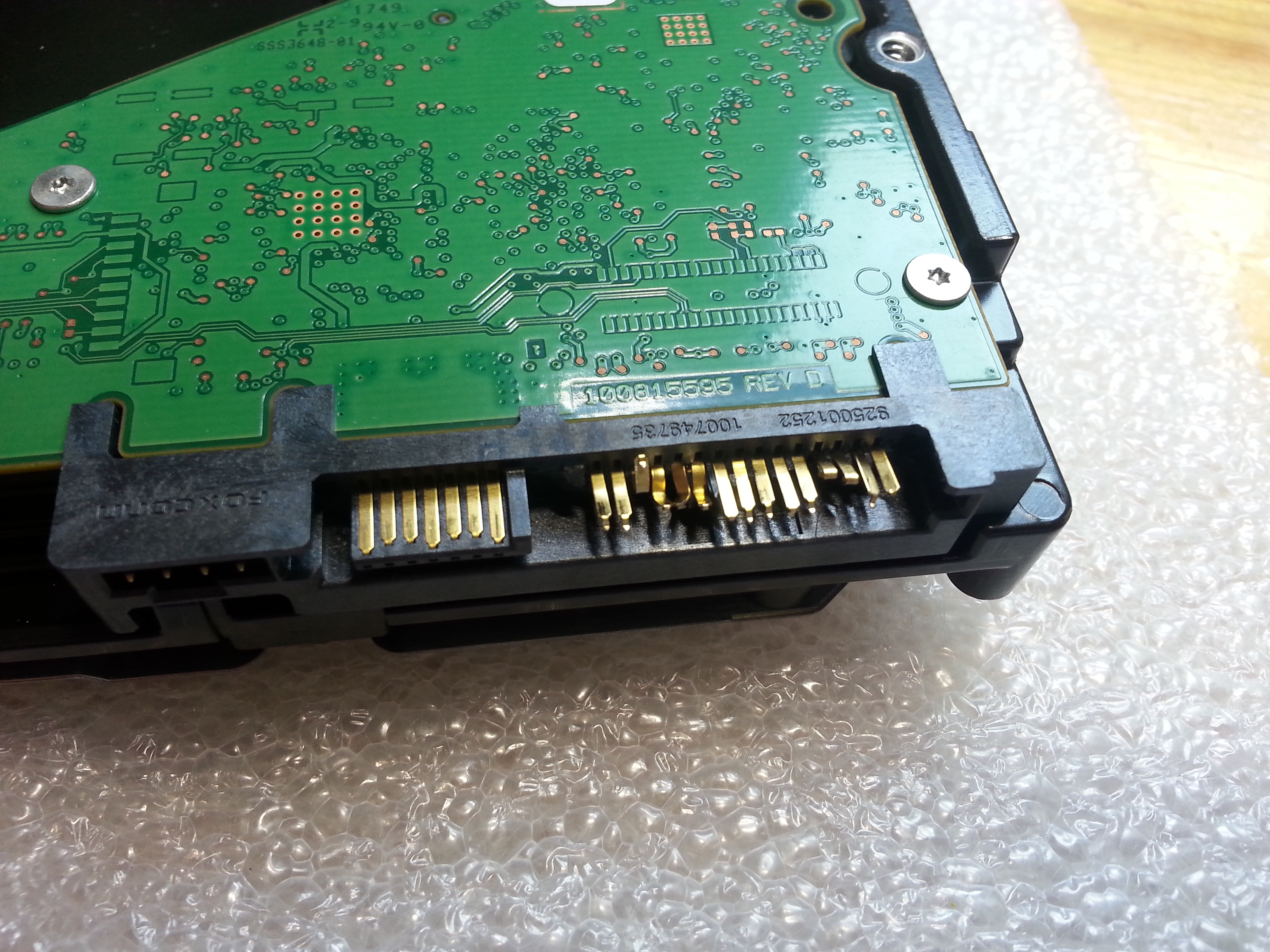

커넥터 상태입니다.

이런 상태에서는 인식을 확인 할 수가 없으니,







어느정도 펴 주고,







USB to SATA를 연결하여 인식을 확인합니다.







고정나사 네개를 풀어 PCB를 분리합니다.









과거 닝게루님께서 보내주셨던 시게이트 CCTV용 2TB 여덟개에서 분리 해 둔 PCB들 입니다.

cafe.naver.com/ssdsamo/128060

닝게루님표 집들이 선물





비교를 해 보면 사출이 일치합니다.









먼저 손상된 커넥터 리드를 니퍼로 끊어 제거합니다.







캡톤테이핑 후PCB바이스에 고정합니다.









실장면을 정돈 합니다.





커넥터를 이식 해 줄 PCB를 PCB바이스에 고정하고 적출 준비를 마칩니다.

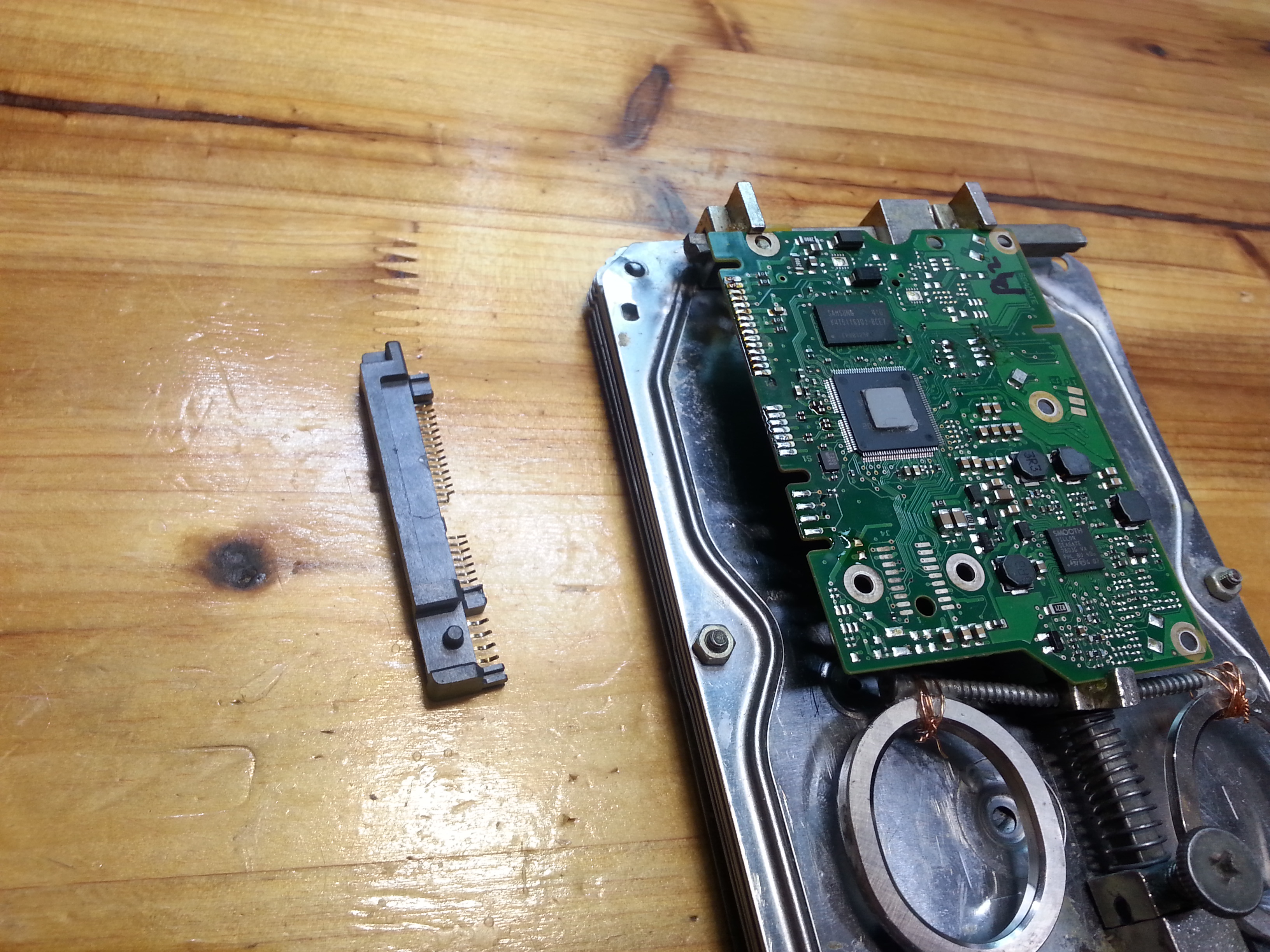

열풍기로 핀 손상이 없도록 적출합니다.







커넥터 제조사에 따른 사출 모양은 조금 차이가 있네요.









커넥터를 얹고 그대로 열을  가합니다.







세척 및 건조를 합니다.







PCB를 조립 합니다.

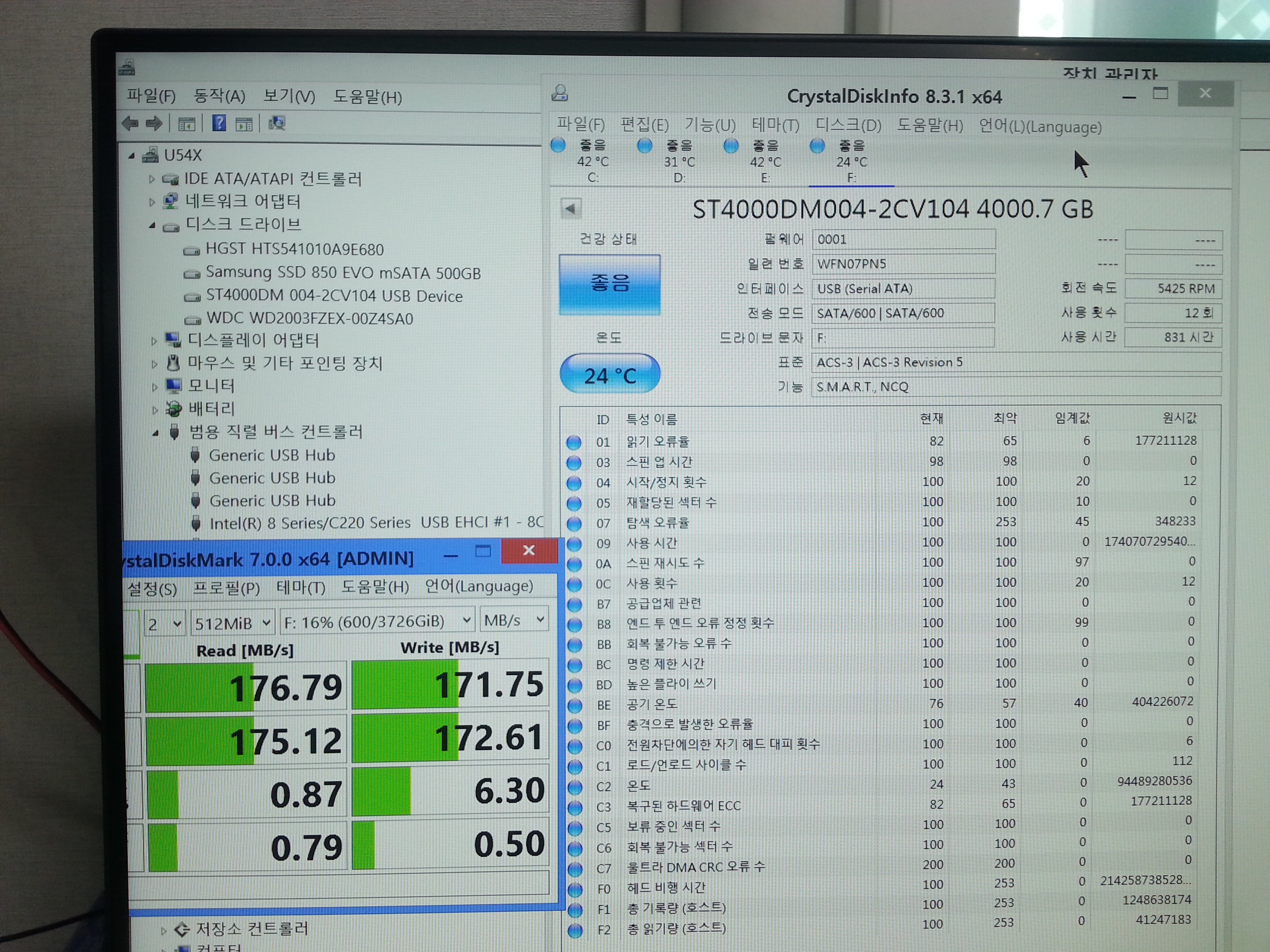

USB to SATA연결로 최종 확인을 합니다.

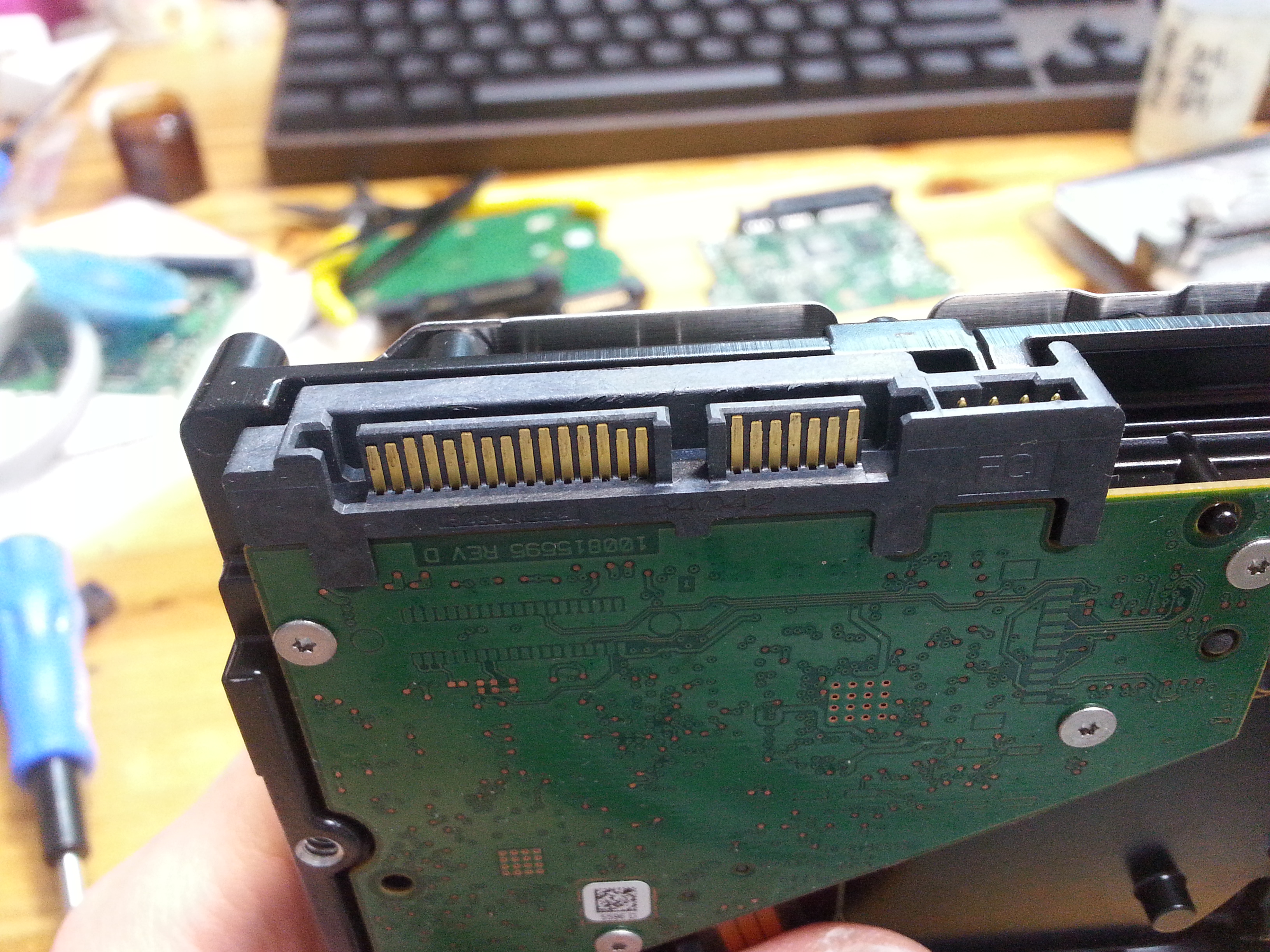

감쪽같이 시게이트 바라쿠다 4TB HDD의 커넥터 교체 작업이 완료 되었습니다.

감사합니다.







------------------------------------------





스페샬 땡큐

닝게루!!
