의팀님 이지스토어 8TB HDD PCB SATA 커넥터 수리

728x90

6월 7일 문의가  옵니다.

이지스토어에서 적출해서 사용하던 웨스턴디지털 화이트 8TB 모델이랍니다.

최근 시스템에서 분리하면서 커넥터가 부러졌답니다.



배송 중 충격에 의한 제품 손상이 우려되어 PCB만 보내도 괜찮냔 물음에,



HDD 전체가 없으면 인식 확인을 할 수 없다고 안내해 드렸네요.



오늘 (6/25) 오후에 도착한 PCB단품입니다.





파손 부위입니다.







728x90







니퍼로 파손된 커넥터를 제거합니다.







캡톤 테이핑 후 PCB바이스에 고정합니다.









실장면을 정돈하고, 새 커넥터를 준비합니다.







새 커넥터를 대 보고







기존 사출과 새 커넥터 가공을 합니다.











새 커넥터를 실장 합니다.











세척 및 건조









글루건으로 커넥터 주변을 보강합니다.







기존 사출과 교체된 커넥터의 사출 높이가 맞지 않아서,

외장케이스, 하드독 등에는 장착이 불가합니다.

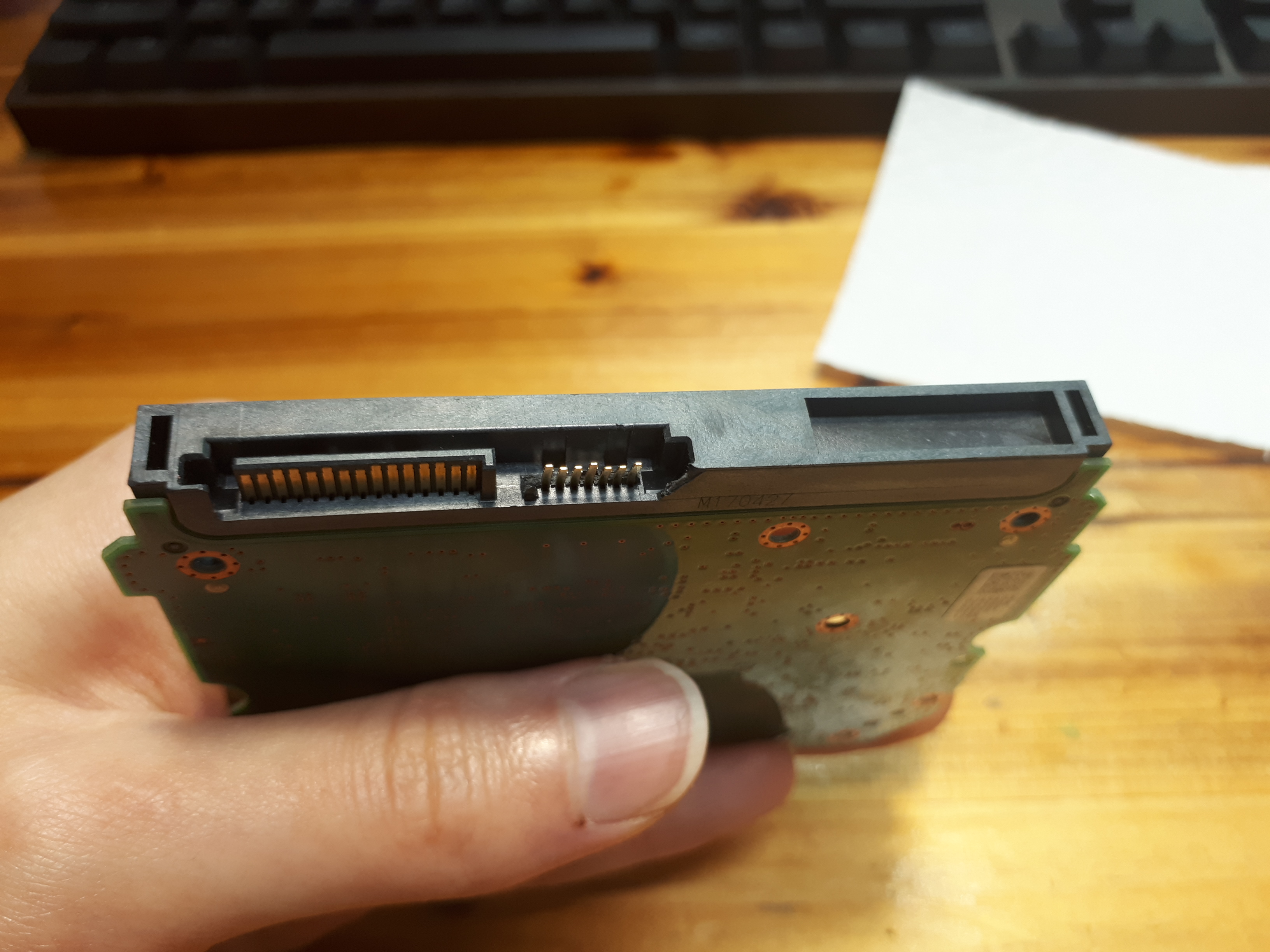

이지스토어 8TB HDD PCB의 커넥터 교체가 완료되었습니다.



감사합니다.
