토리2님 삼성 860PRO 1TB SATA 커넥터 수리

엊그제, 7월 6일 자정 가까이에 메일이 옵니다.









해외 직구 제품은 두 말할 것도 없이 AS 불가고,

국내 정식 유통제품이라 하더라도 커넥터가 파손되면 (외형 손상) AS 불가입니다.



삼성 측에서 커넥터 파손 건은 유상으로 커넥터만 AS(파손 커넥터만 교체) 해 준다고 들은 것 같은데,

자세히는 모르겠네요.





박스 내부가 비는 바람에,

배송 과정 중 많이 찌그러졌네요.





배송 중 박스 찌그러짐을 방지하려면,

발송할 물건에 비해 과도하게 큰 박스는 사용하지 말아야 하며

빈 공간은 에어캡, 구긴 신문지 등으로 채워줘야 합니다.



728x90



실물입니다.











파손부위입니다.







USB to SATA연결로 삼성 SSD의 인식을 확인합니다.





나사가 위치한 부분만 절개하여,







하우징을 분리합니다.









860 EVO 1TB 내부는 여러 번 접해 보았는데요, 860 PRO 1TB 내부 실물은 처음입니다.













7번 GND핀은 부러진 것이 아니라 밀려 들어간 상태였습니다.













리드를 모두 끊어내고 캡톤 테이핑 후 PCB 바이스에 고정합니다.











오프셋 핀에 열을 가해서 파손된 커넥터를 제거합니다.







실장면을 정돈하고 새 커넥터를 준비합니다.











새 커넥터를 실장 합니다.











세척 후 건조합니다.







누드 상태로 USB to SATA연결로,







860 PRO 1TB의 인식을 확인합니다.

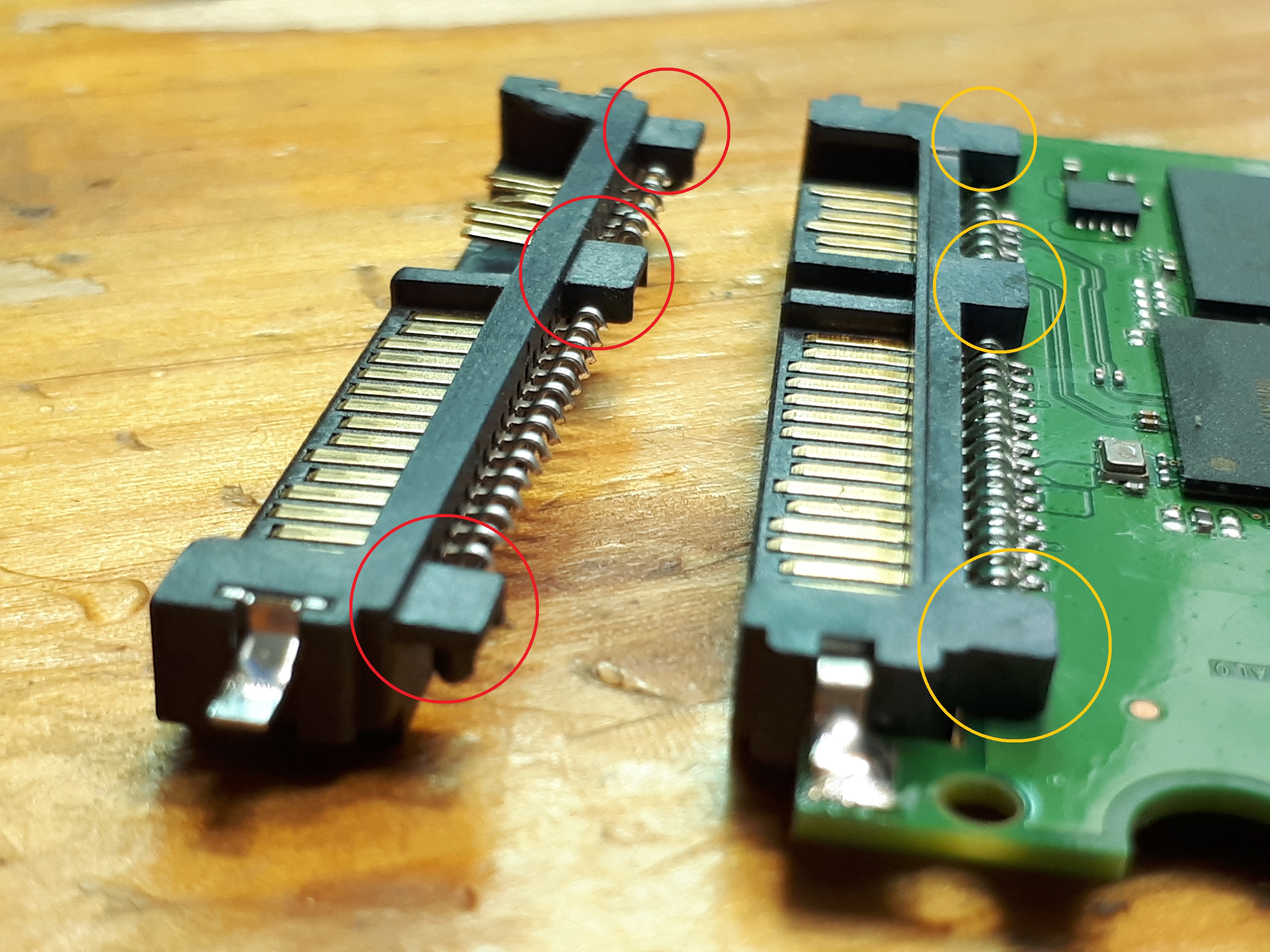

기존의 파손 커넥터와 새 커넥터는 이러한 차이가 있습니다.

이 단차 차이로 인해 하우징이 살짝 벌어지나 문제가 되지는 않습니다.









오프셋 핀을 납으로 메워주고 하우징을 조립합니다.











최종인식 확인입니다.







삼성 860 PRO 1TB SSD의 커넥터 교체가 완료되었습니다.



감사합니다.
