임종*님 도시바 4TB HDD SATA커넥터 수리

8월 1일 메일이 옵니다.



하드디스크 교체 중, 적출하는 과정에서 파손되어 데이터를 옮기지 못했다 합니다.

백업하드를 같이 보내면 데이터를 옮겨 줄 수 있냐는 물음에,





배송중 무게 증가로 인한 충격 증가,

저는 커넥터 교체와 인식 확인까지가 제 역할이라 백업은 직접 하시라 답장을 드렸네요.





오늘 (12일)택배가 도착하였습니다.

어쩐지 박스를 흔드니 내용물이 덜렁거리는 느낌이 들더라니...

이런 완충은 하나마나입니다.(없는 것보단 낫겠지만)





728x90





이런류의 케이스는 보관용이지, 이동용 케이스가 아닙니다.

케이스에 하드디스크가 딱 맞물려 움직이지 않으면 모를까,

앞 뒤 양 옆으로 틈이 있어서 하드디스크가 이동 중 내부에서 2차 충격을 받을 수 있습니다.

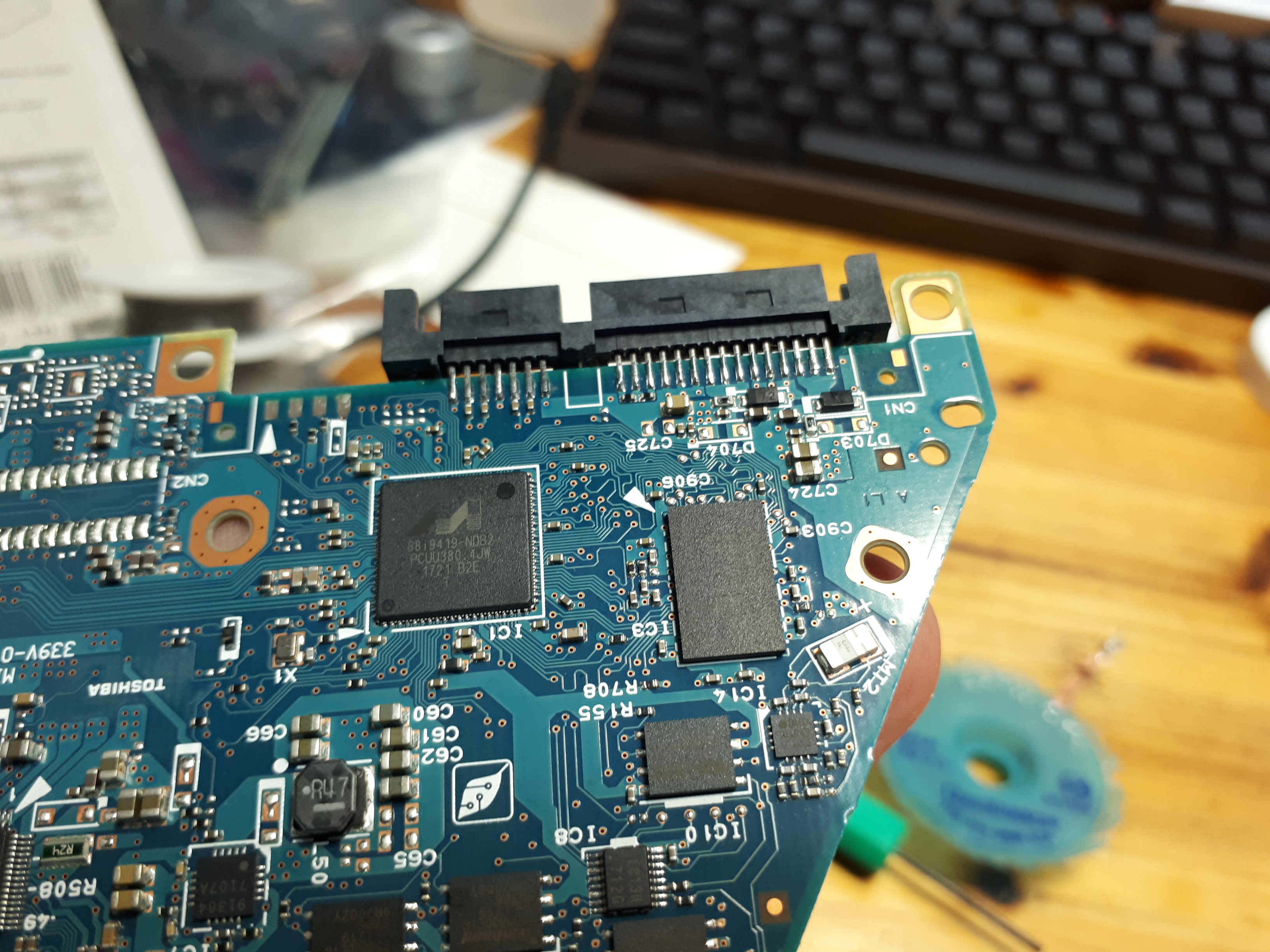

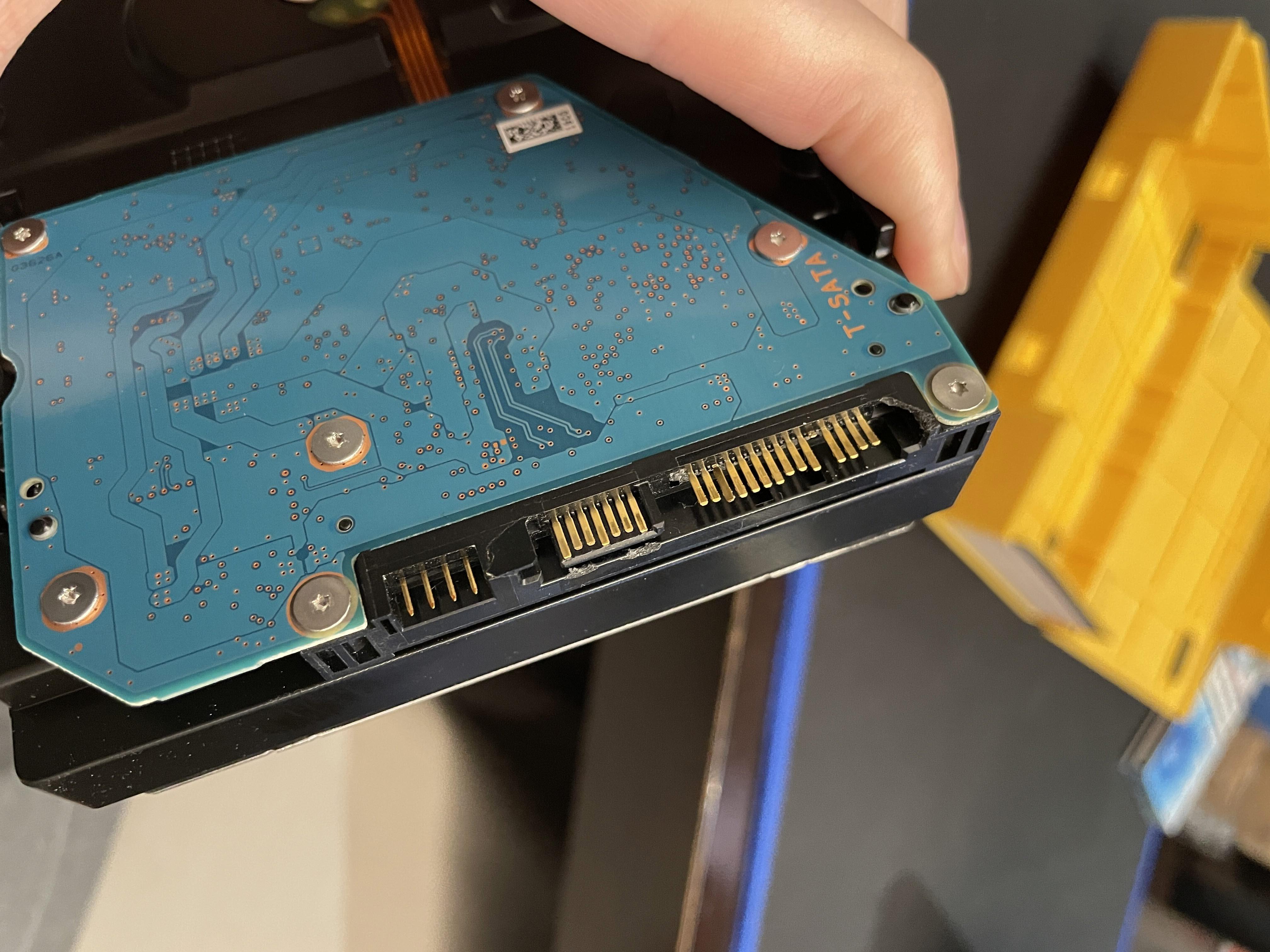

커넥터 상태입니다.











USB to SATA 연결로 초기 인식 확인을 합니다.

디스크 관리에

동적 디스크, 유효하지 않음

로 나옴으로 보아 일반적인 용도의 디스크는 아닌 것 같네요.

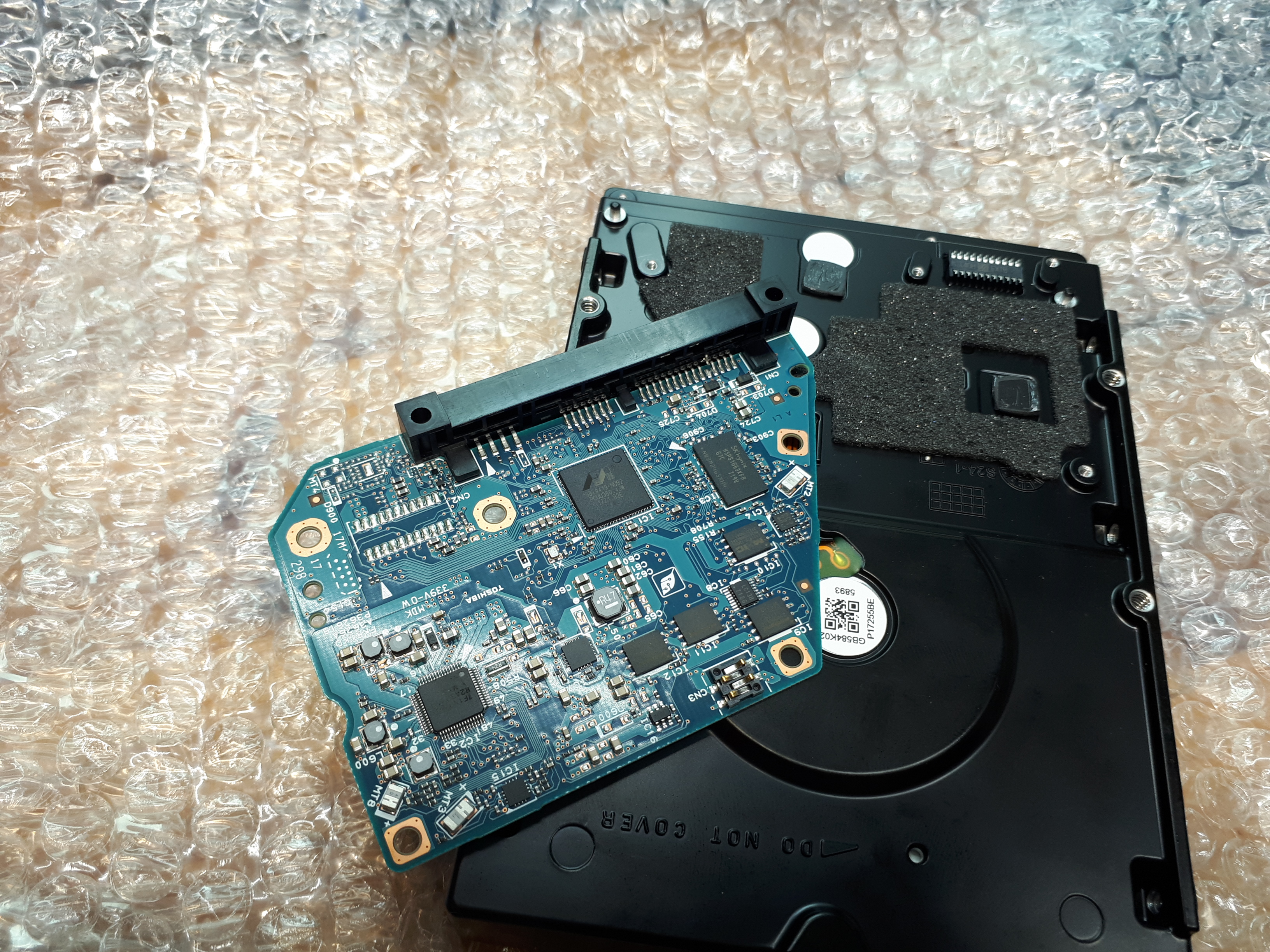

나사를 모두 풀어 PCB를 분리합니다.

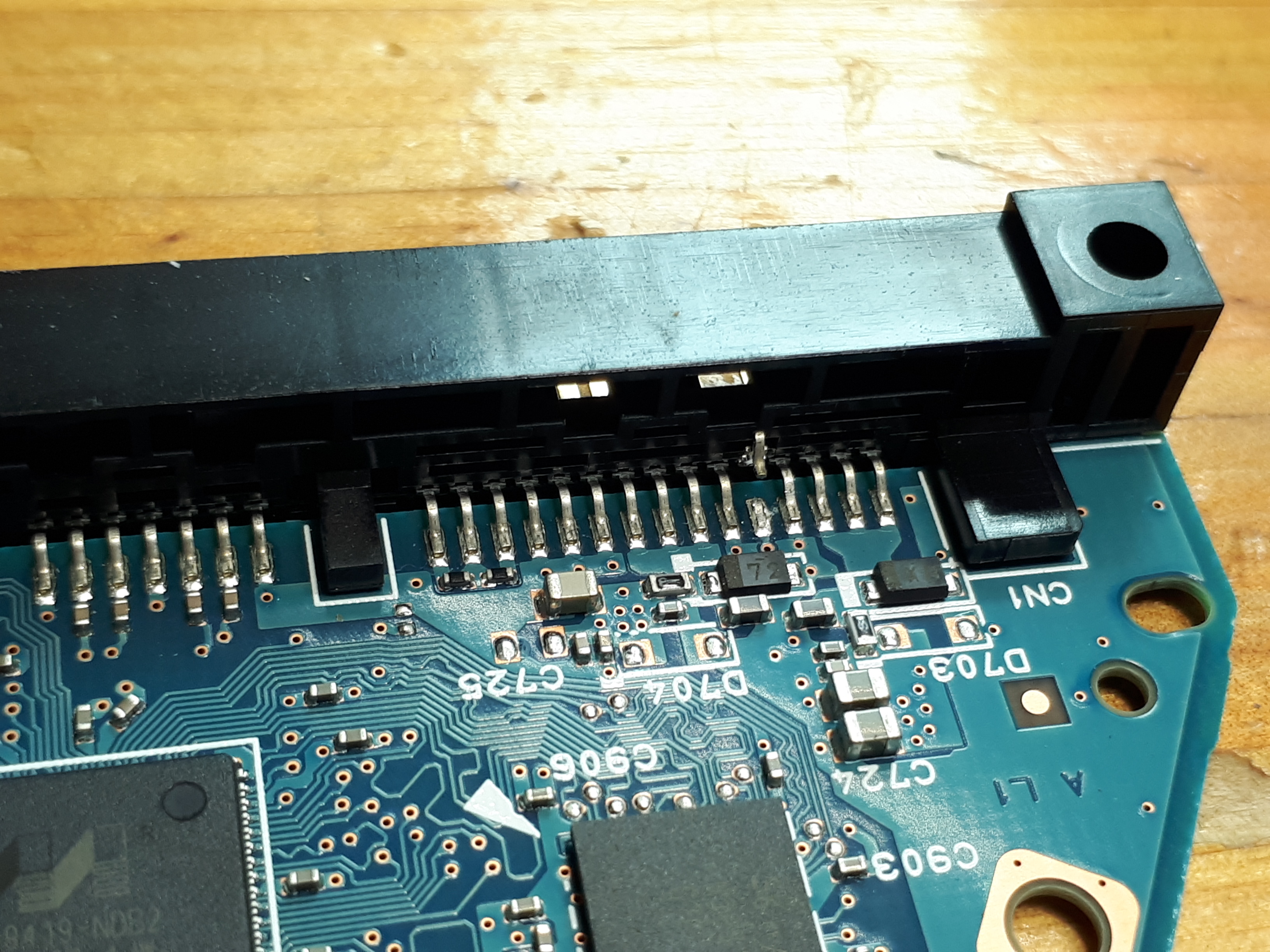

11번 GND핀이 밀려 들어가면서 리드가 끊어져 있었습니다.











커넥터 리드를 자르고 기존 사출 일부를 사용하기 위에 컷팅을 하는데....











컷팅 충격으로 리드가 패드를 물고 몽창 떨어져 버렸습니다 ㅜㅜ

사출을 손으로 누르면서 컷팅했는데........



에잉...

하드디스크 작동과는 무관한 부분이긴 하나, 이런 기본적인 실수를 저지르다니...

야매 돌팔이 답네요.

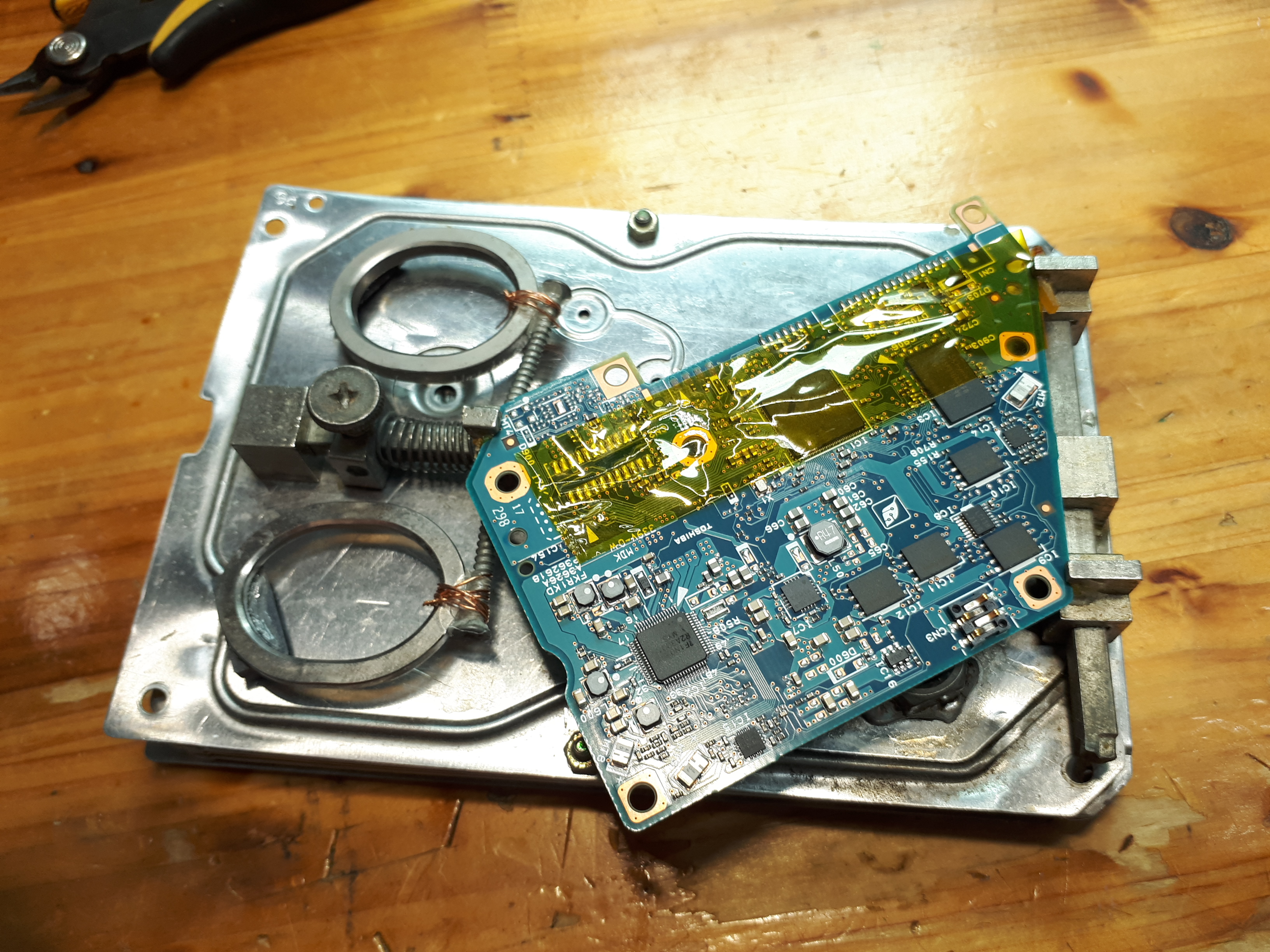

캡톤 테이핑 후 PCB바이스에 고정합니다.

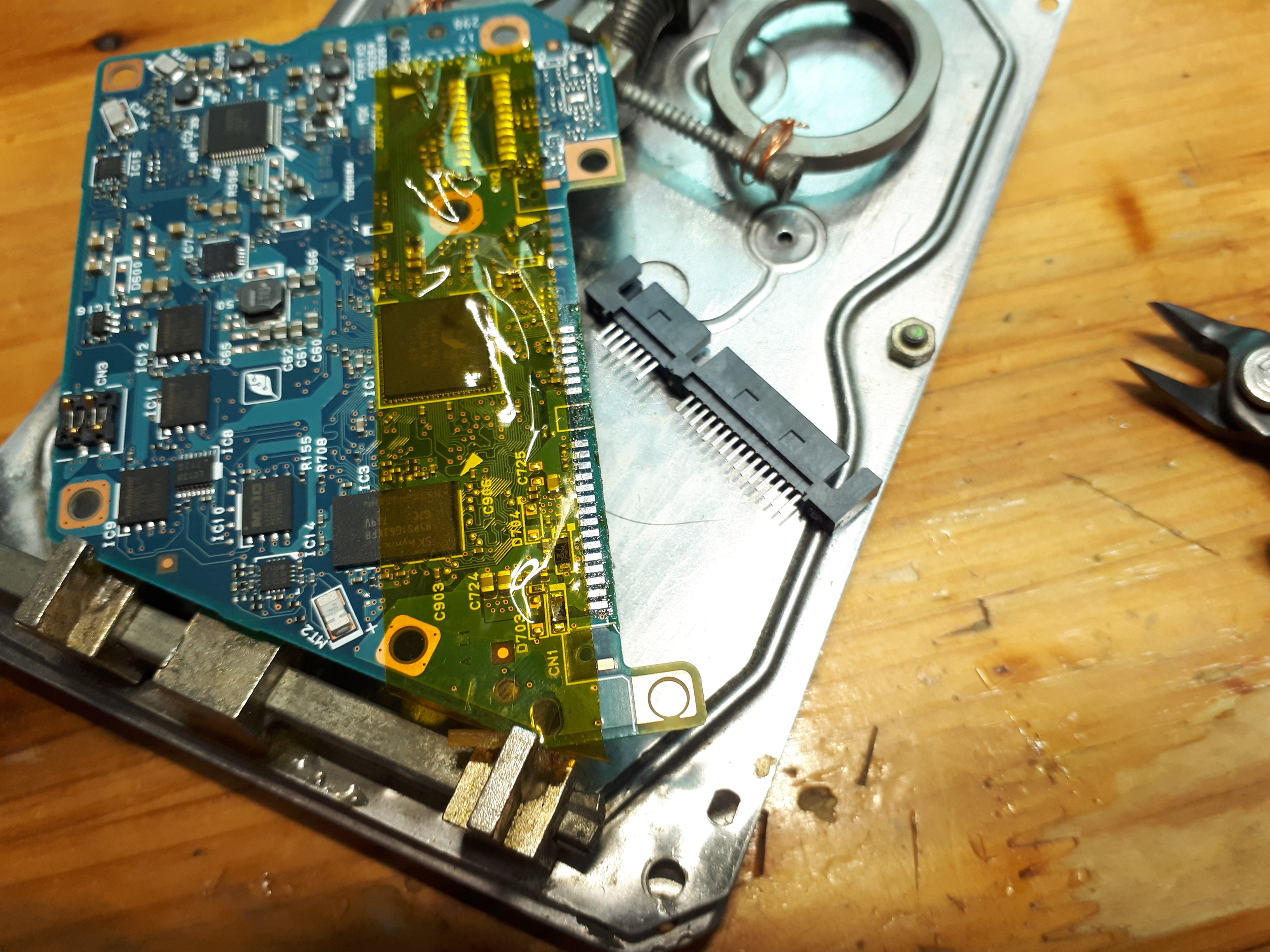

잔여 핀과 잔납 정리 후 새 커넥터를 준비합니다.











새 커넥터를 가공합니다.

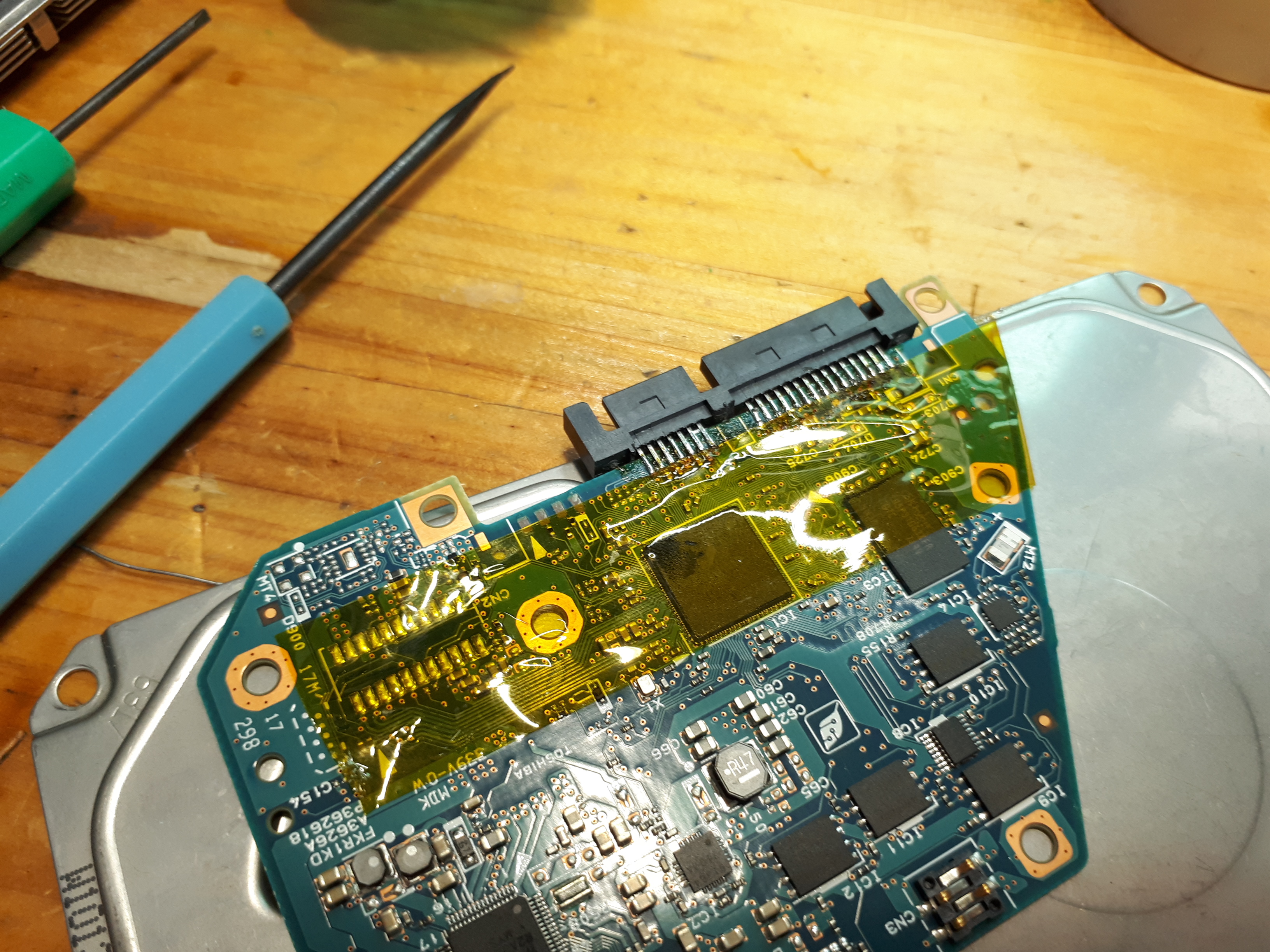

새 커넥터를 실장 합니다.













세척 및 건조합니다.

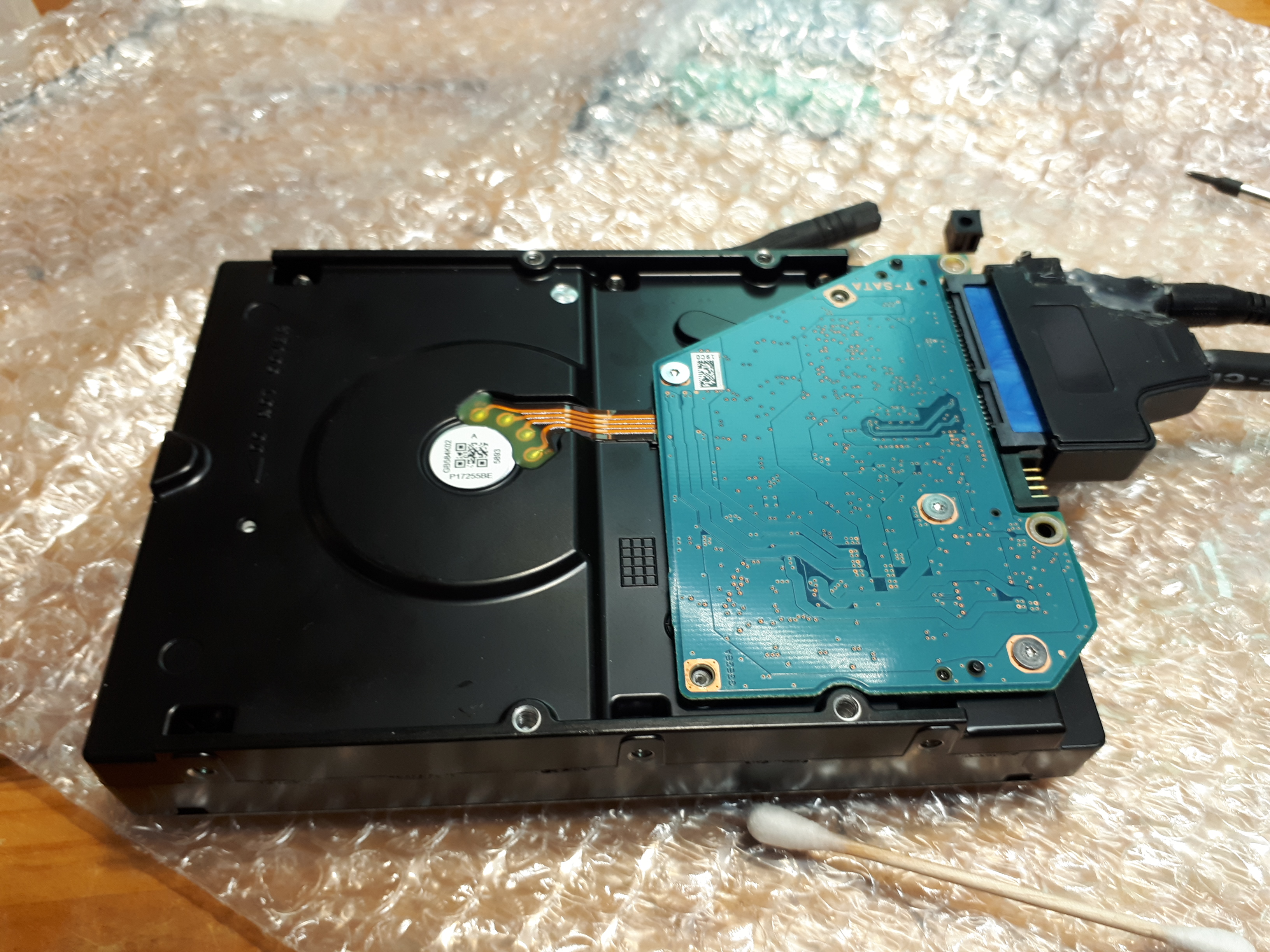

주요 포인트 위치의 나사만 채우고 USB to SATA를 연결합니다.

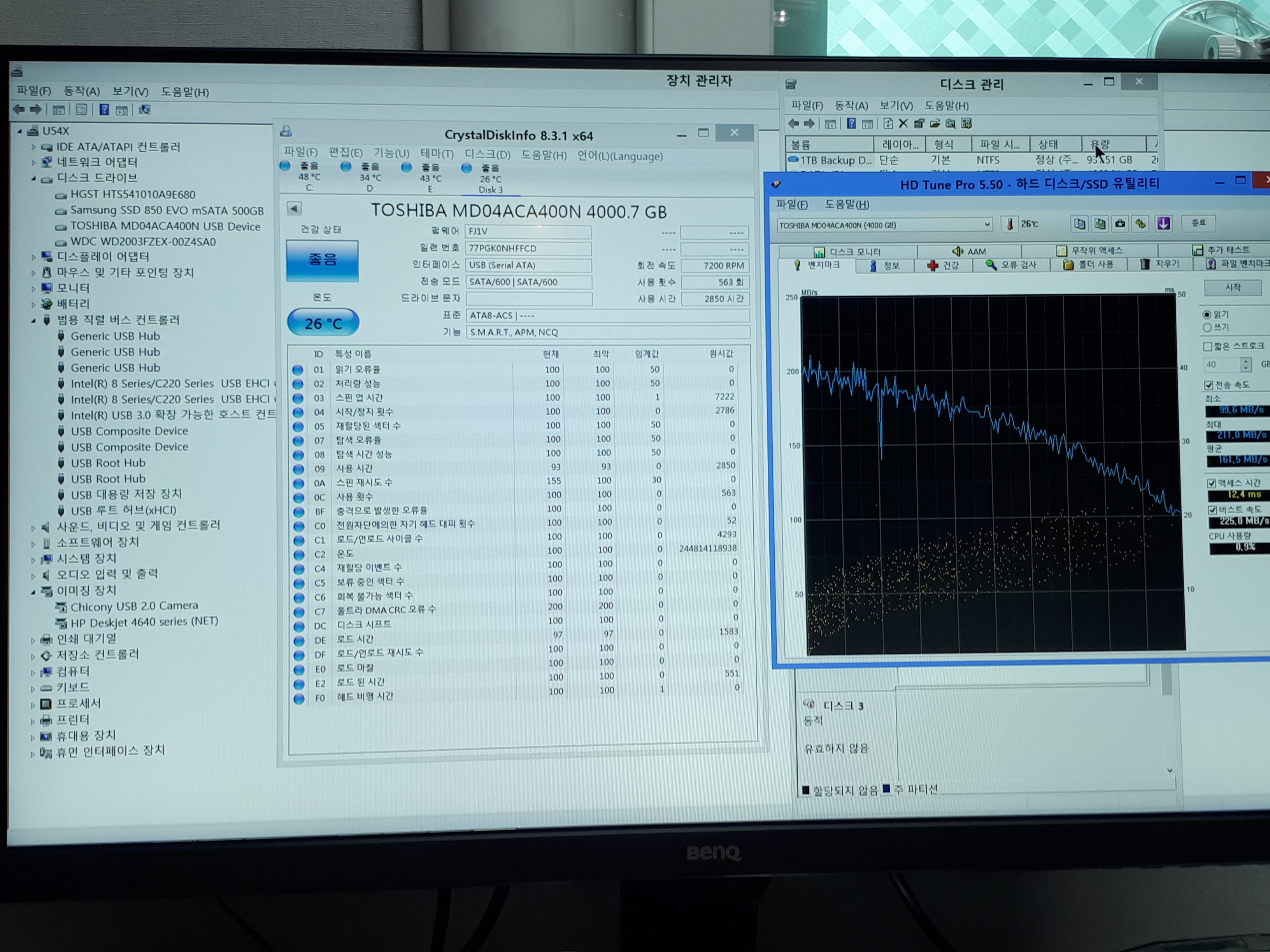

인식을 확인합니다.









기존 사출도 결합해서 글루건으로 커넥터를 보강합니다.











최종인식 확인입니다.











도시바 4TB HDD의 SATA 커넥터 교체가 완료되었습니다.

글루건으로 보강은 했으나 완전한 고정이 아니므로 케이블 탈착시 주의를 기울여주시기 바랍니다.
