이승*님 도시바 4TB HDD SATA커넥터 수리

9일 문의가 옵니다.

https://cafe.naver.com/ssdsamo/124308

2년전 제게 조치를 받았던 내용입니다.









커넥터가 부러져 순간접착제로 이어 붙였는데,

이후로 인식이 안 되더랍니다.



확인이 필요 했습니다.

순간접착제 사용이전에도 인식이 안 됐었는지.



그렇다면 커넥터 문제가 아니란 의미가 됩니다.





순간 접착제로 붙이기 전에는 인식이 됐답니다.













오늘 (12일) 받은 실물입니다.

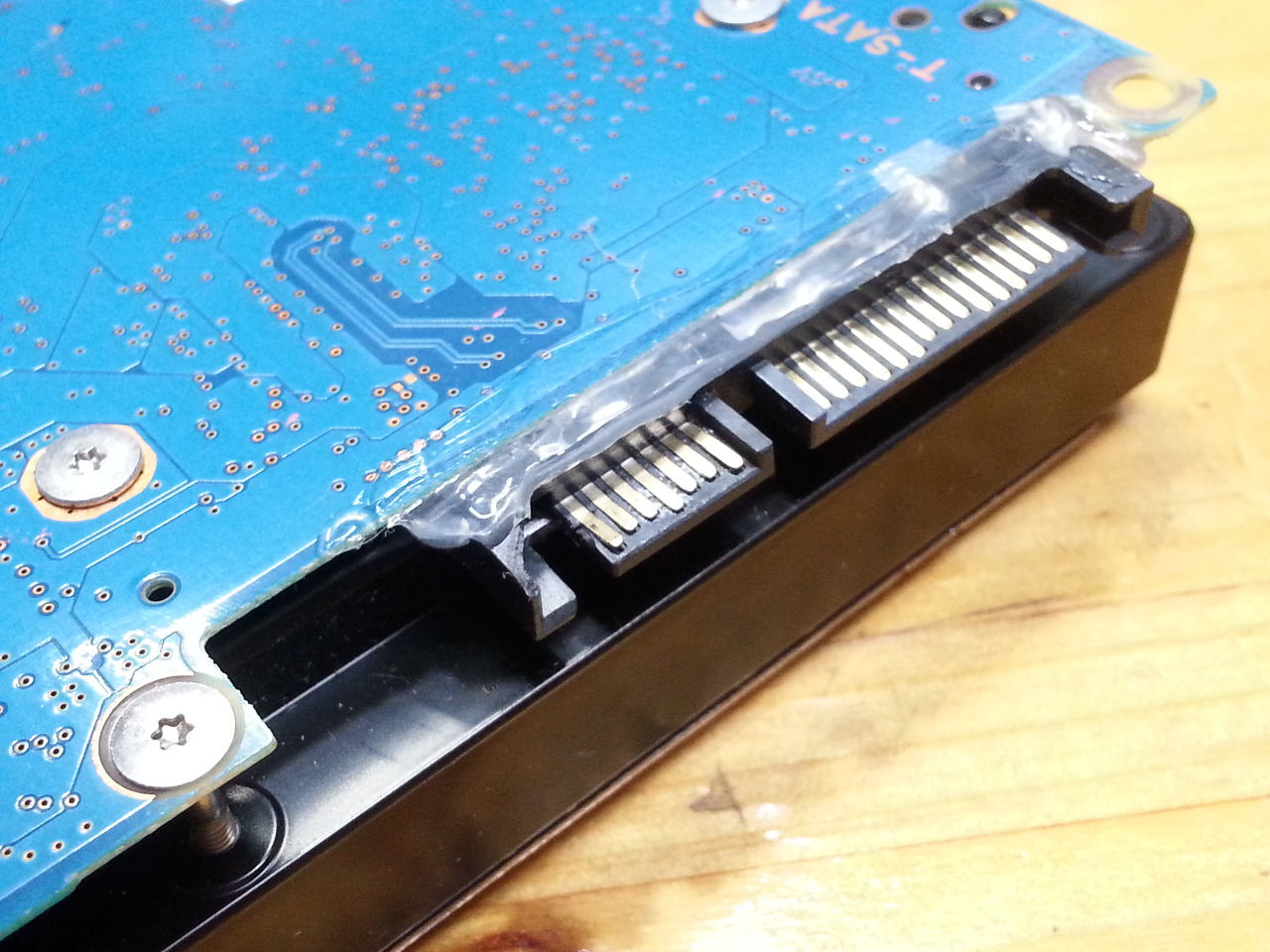

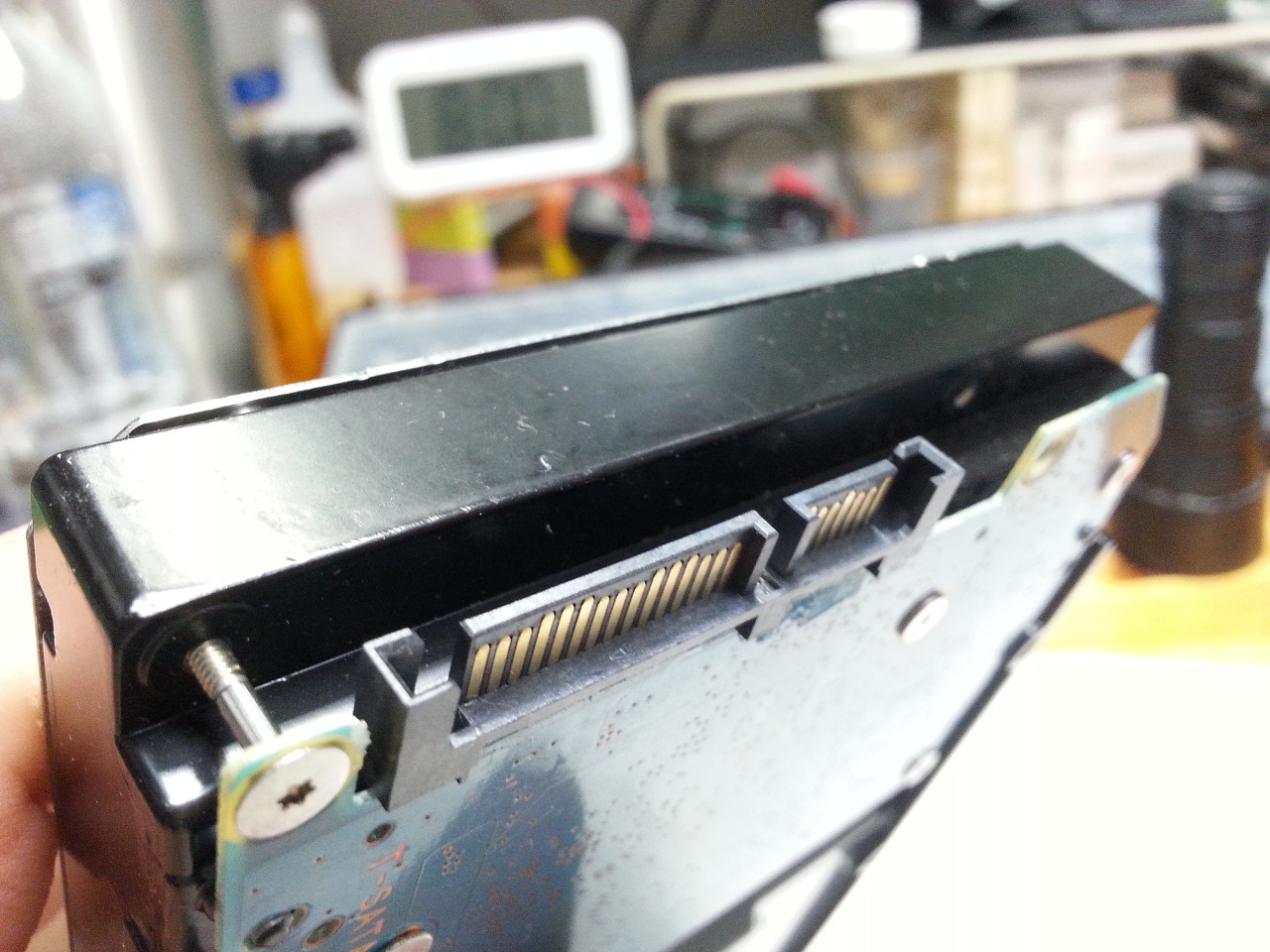

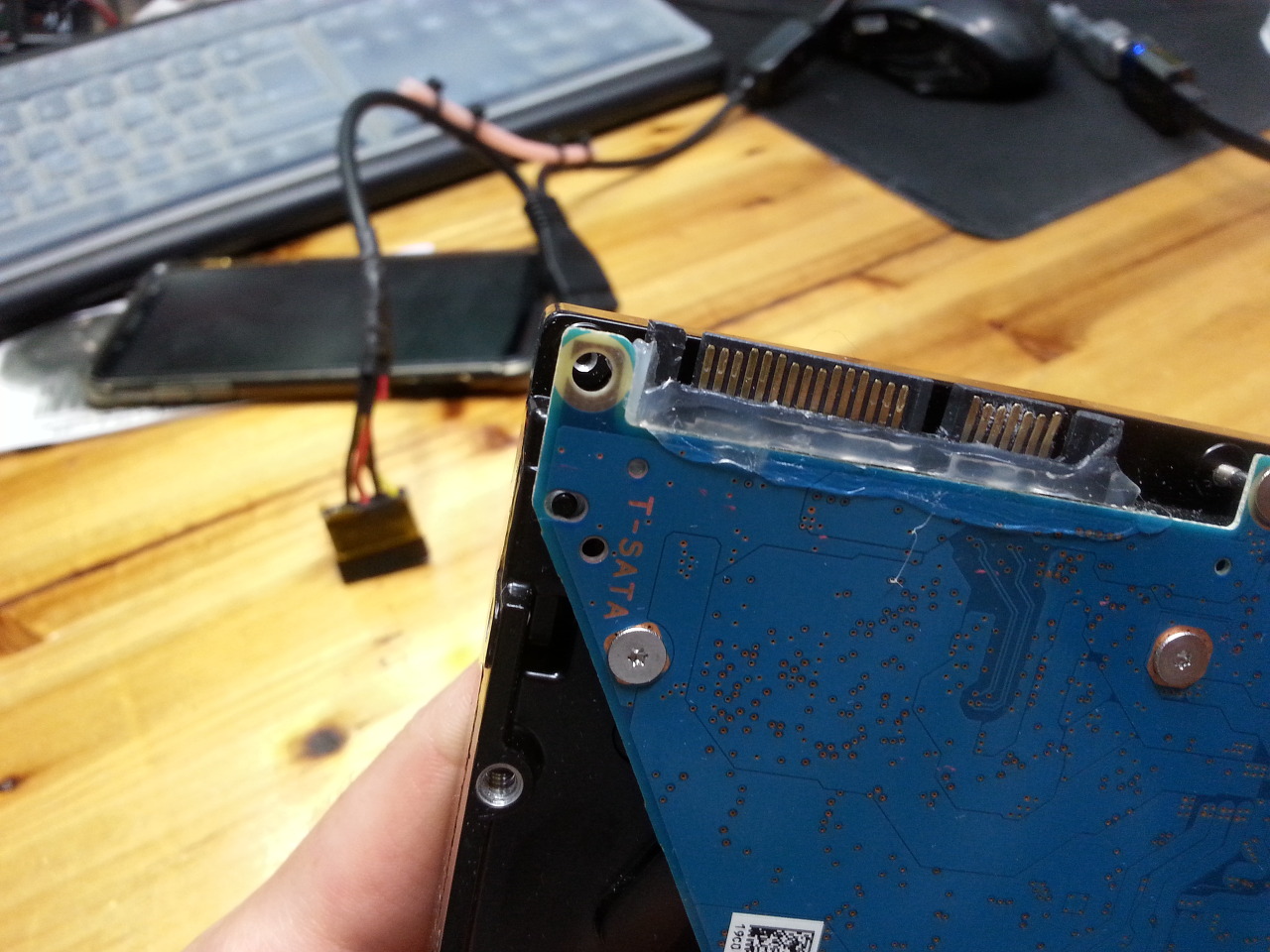

허옇게 순간 접착제의 흔적이 있네요.





728x90







부러진 커넥터를 순간접착제로 붙이려면,

꼭 분리 할 필요는 없지만, PCB를 분리하면 공간이 넓어지니 본딩 하기가 수월 해 지는데요.

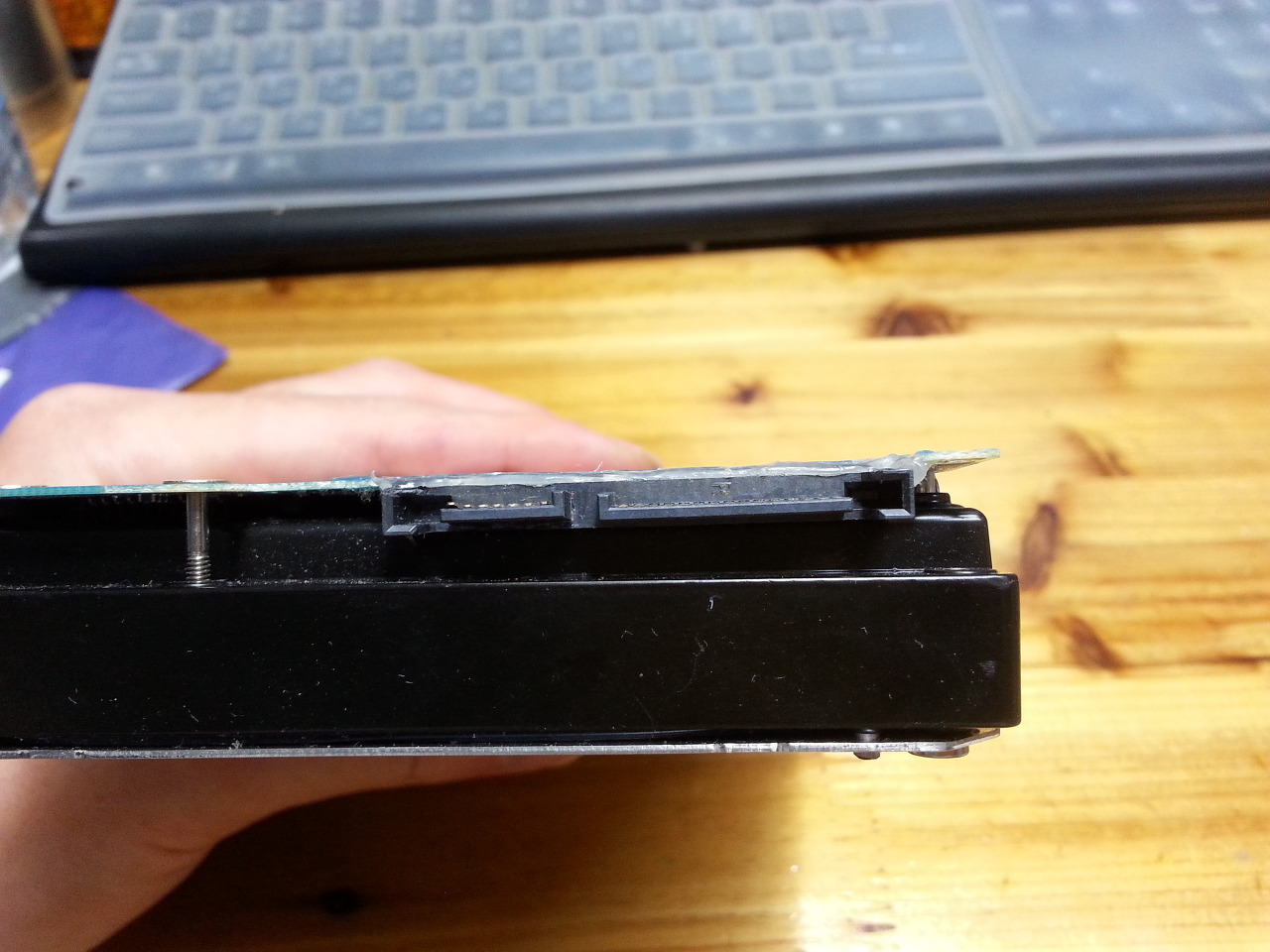

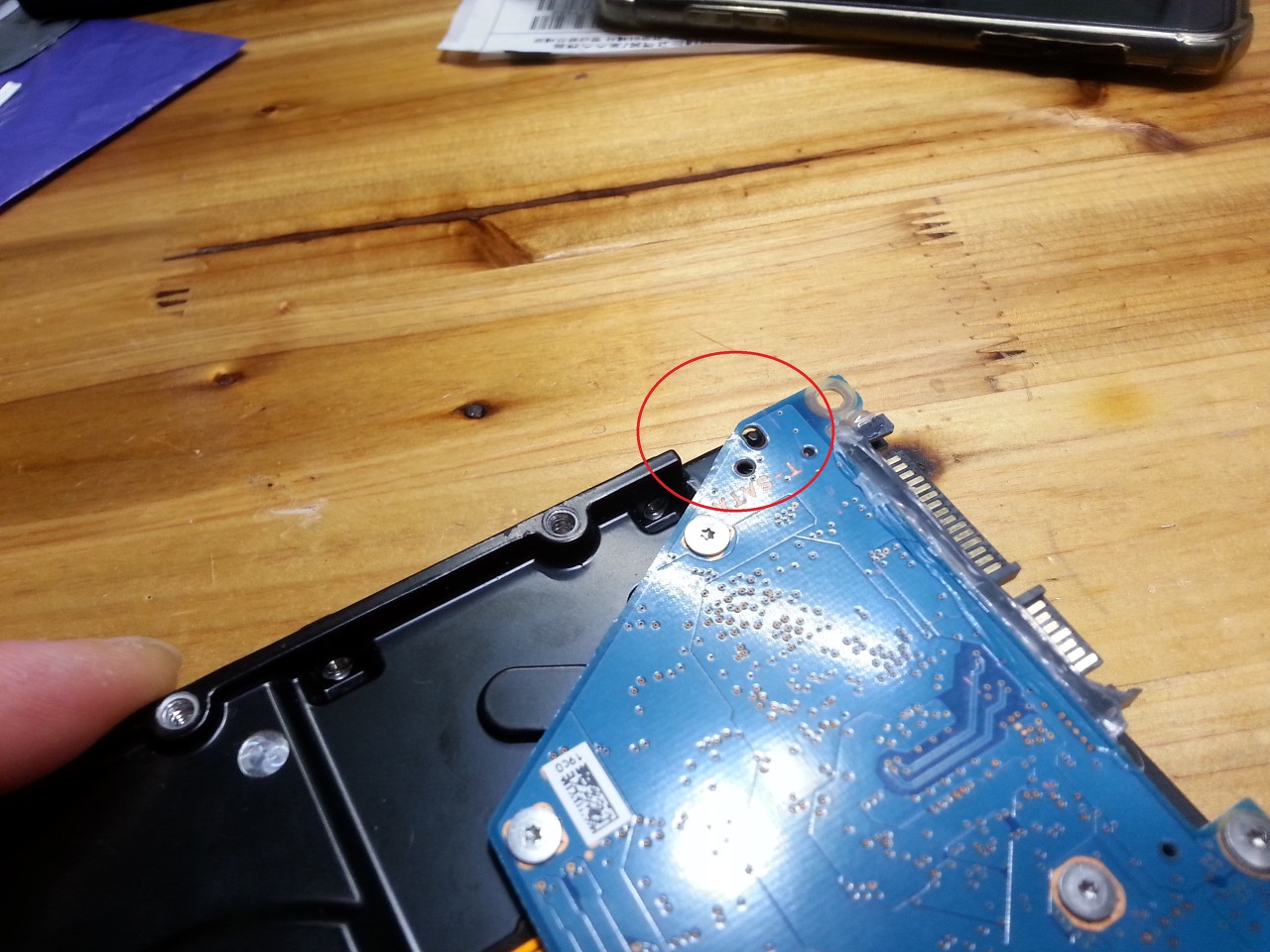

조립을 제대로 하지 않으셨습니다.



나사가 없는 부분은 주요 포인트가 아니니 채워주지 않아도 무방하지만,

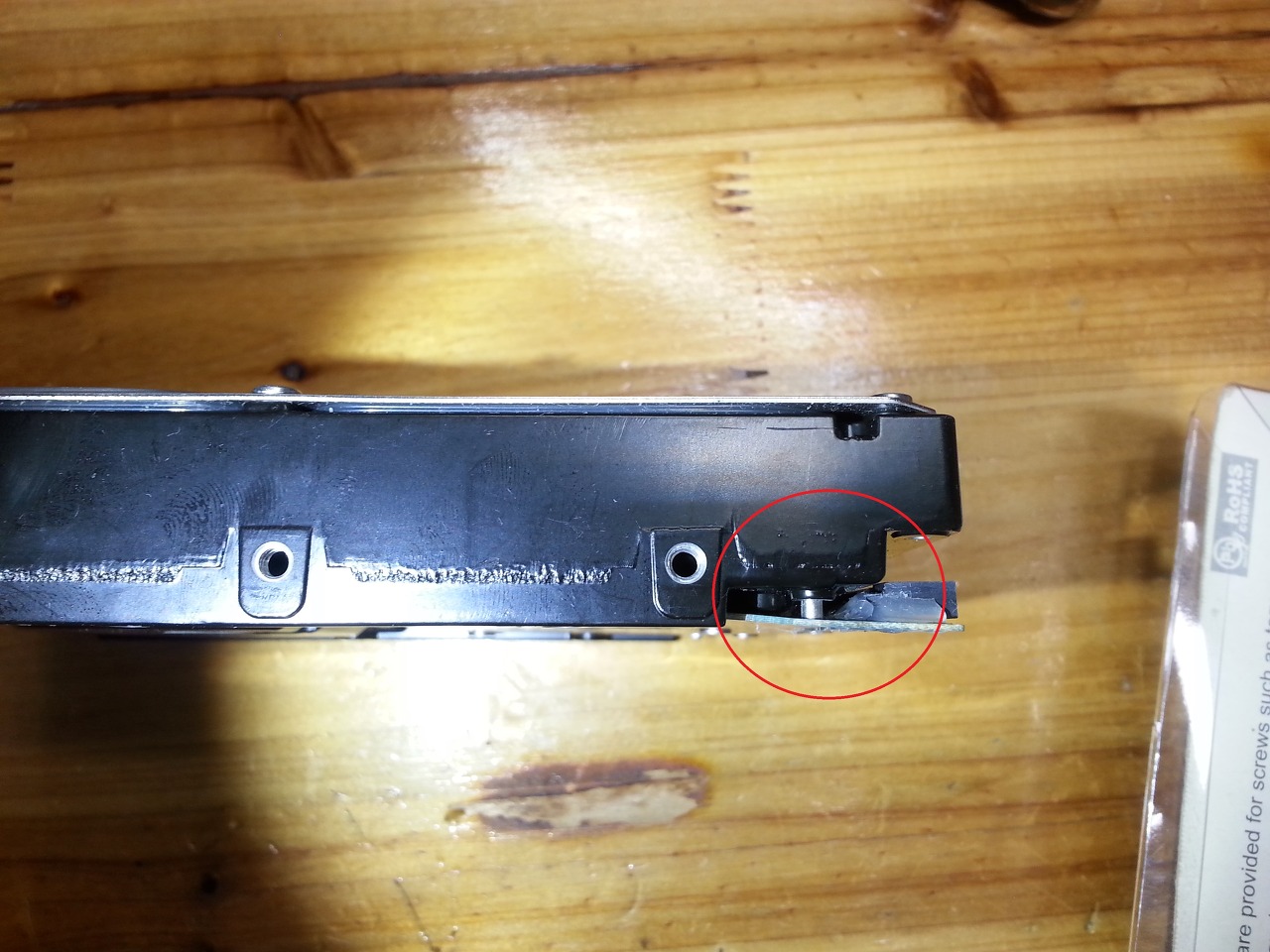

돌기와 홀 부분은 맞춰 줘야 합니다.











재 조립 후,











USB to SATA연결.













Crystal Disk Info실행에 상당히 긴 딜레이가 있으며, 상태 또한 좋지 않습니다.

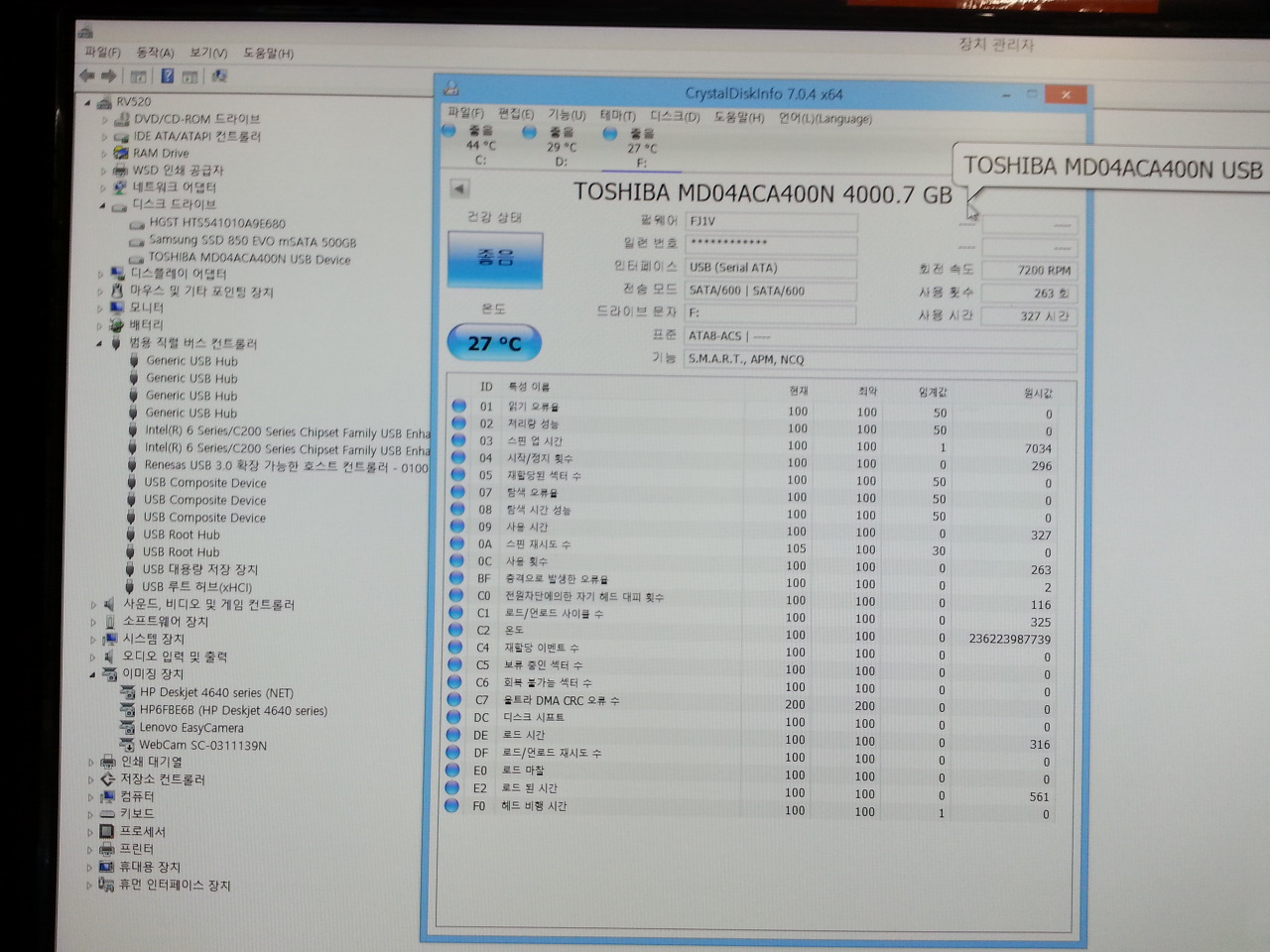

2년 전 동일 모델의 Crystal Disk Info입니다.

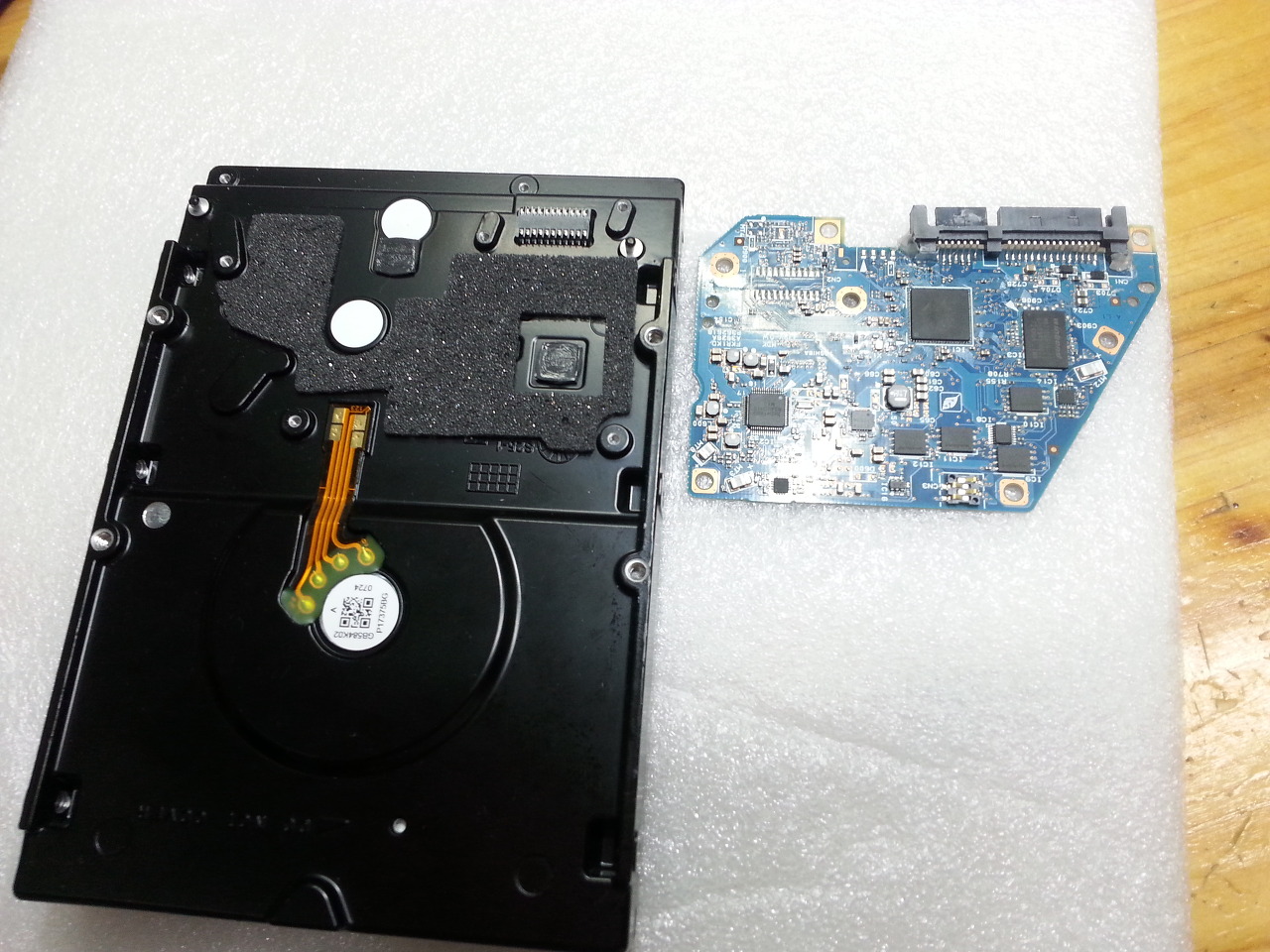

PCB를 분리 합니다

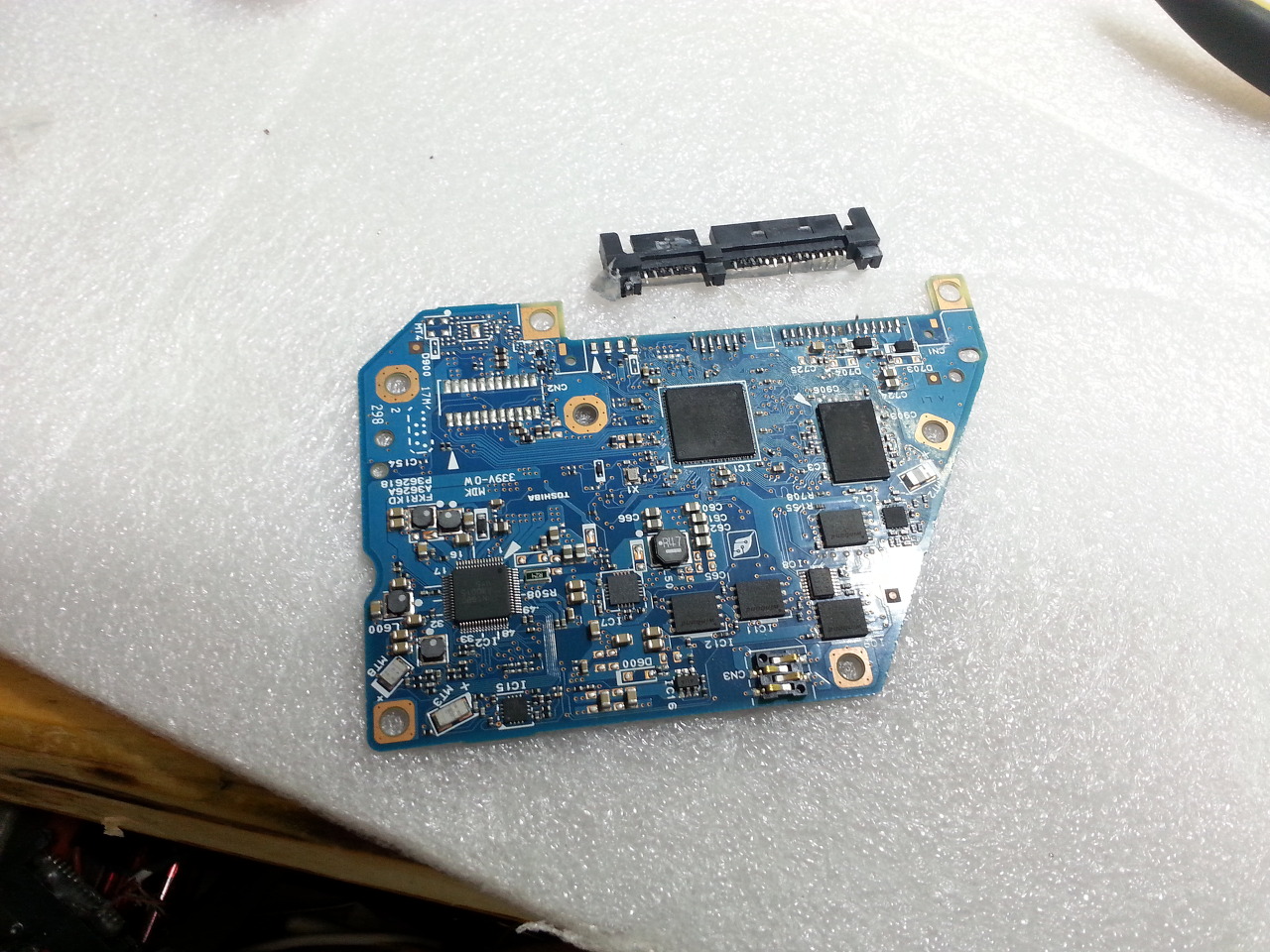

손상 된 커넥터를 제거 합니다.

















커넥터 제거 과정중에 5V라인의 8번 핀 패드가 떨어집니다.

공통라인이니 이어주지 않아도 큰 관계는 없으나 솔더레지스트 일부를 미리 벗겨줍니다.

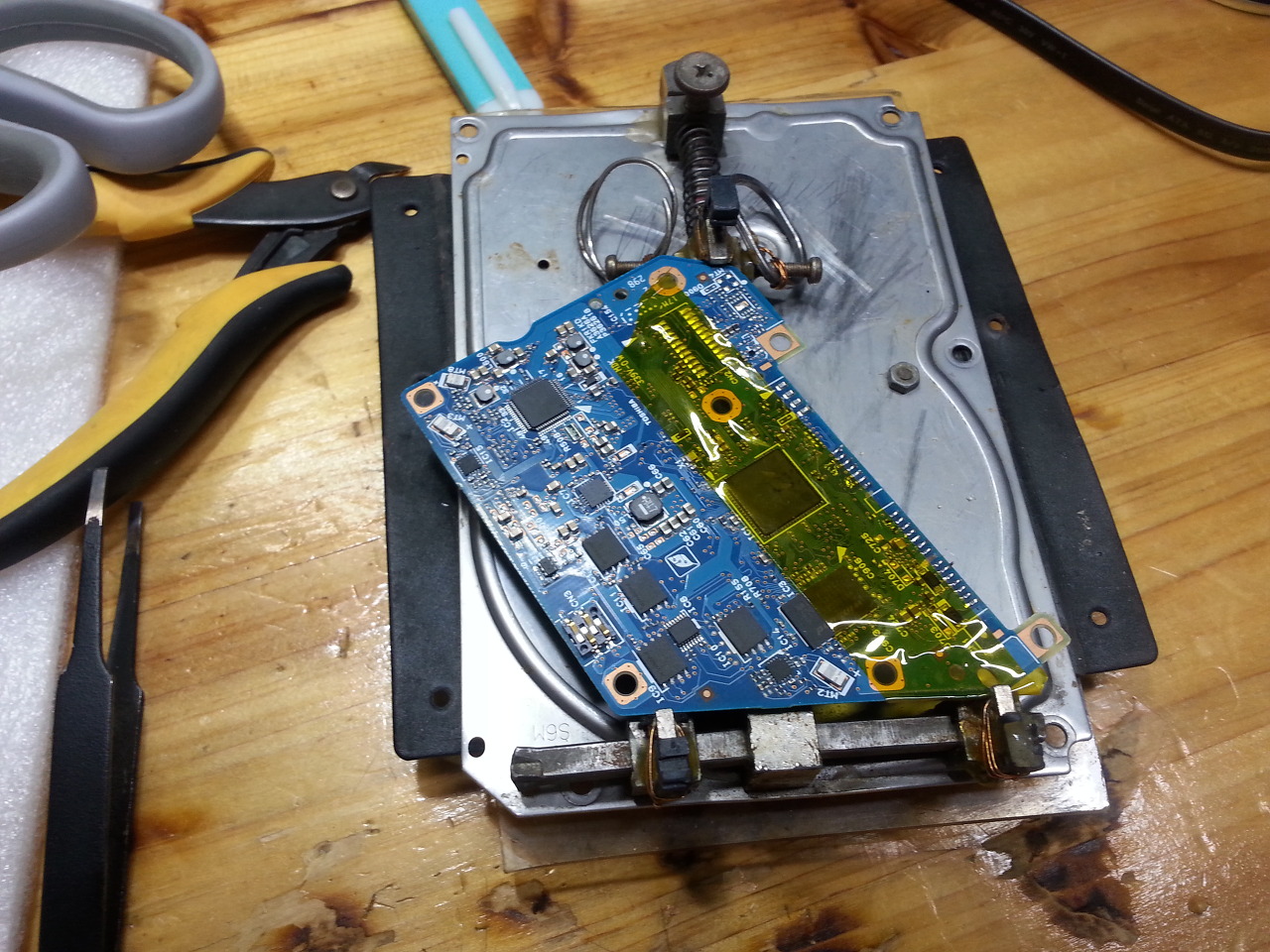

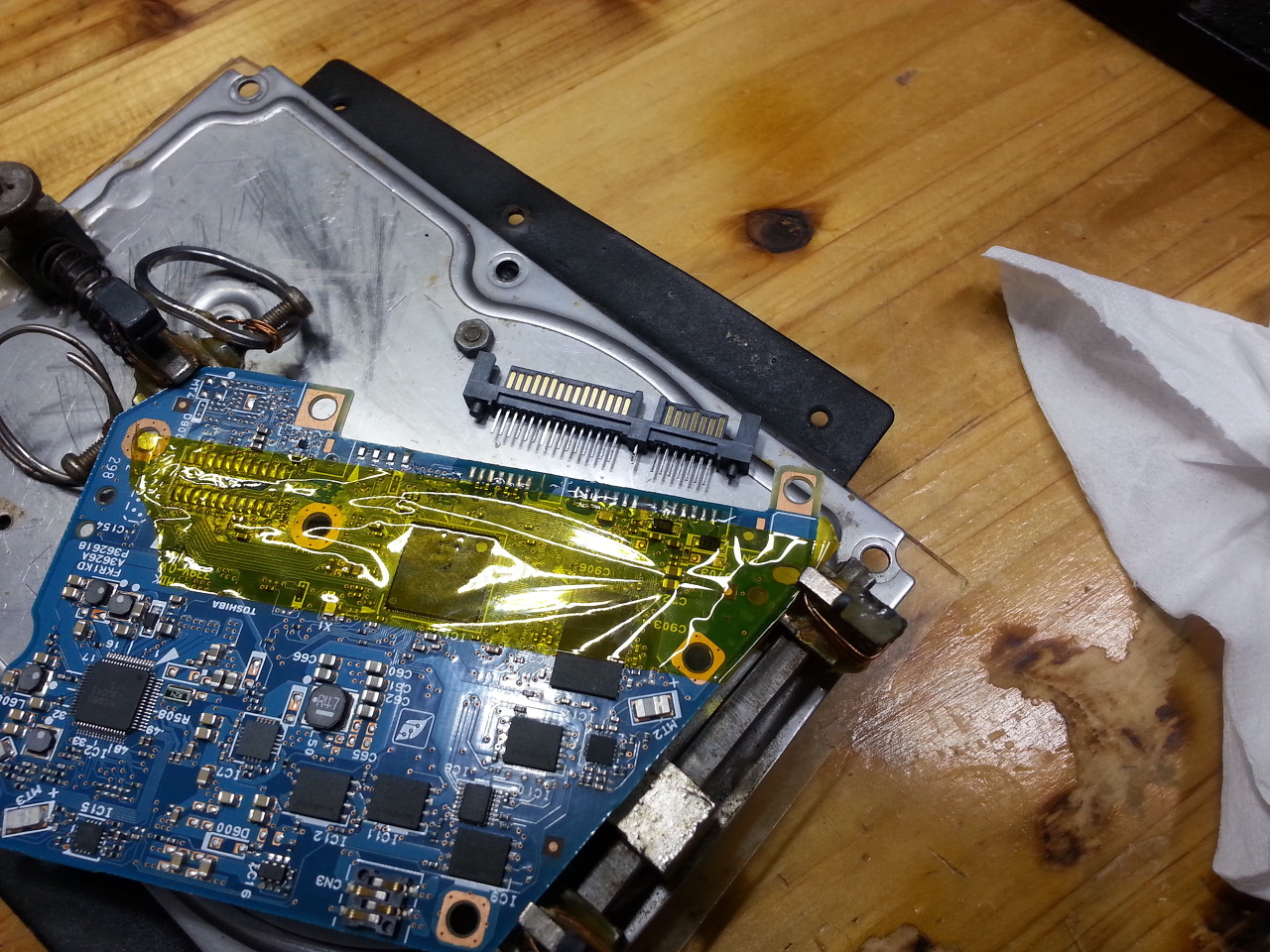

캡톤테이핑 후 PCB바이스에 고정 합니다.





















패드 정리 후 새 커넥터를 준비 합니다.

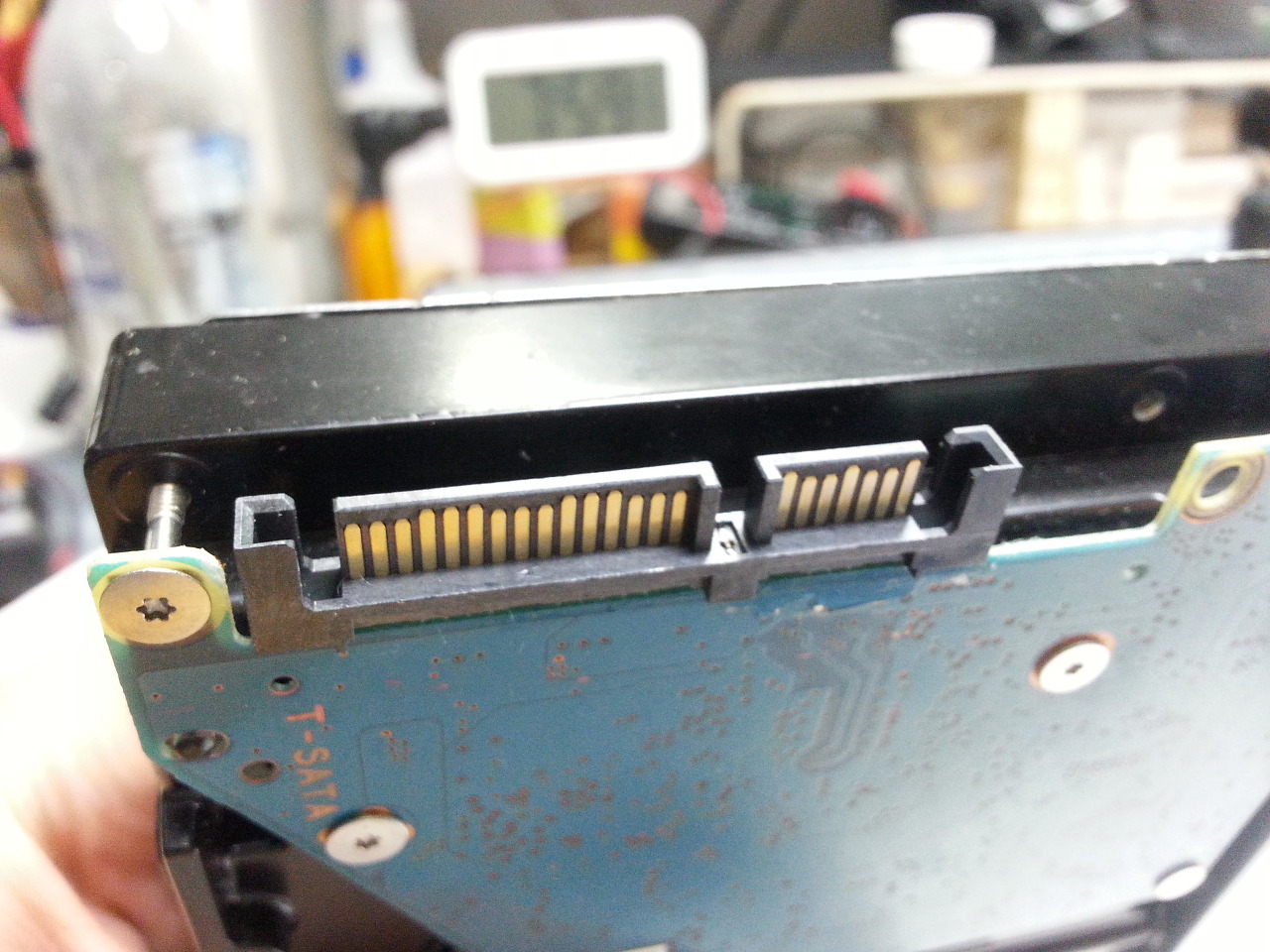

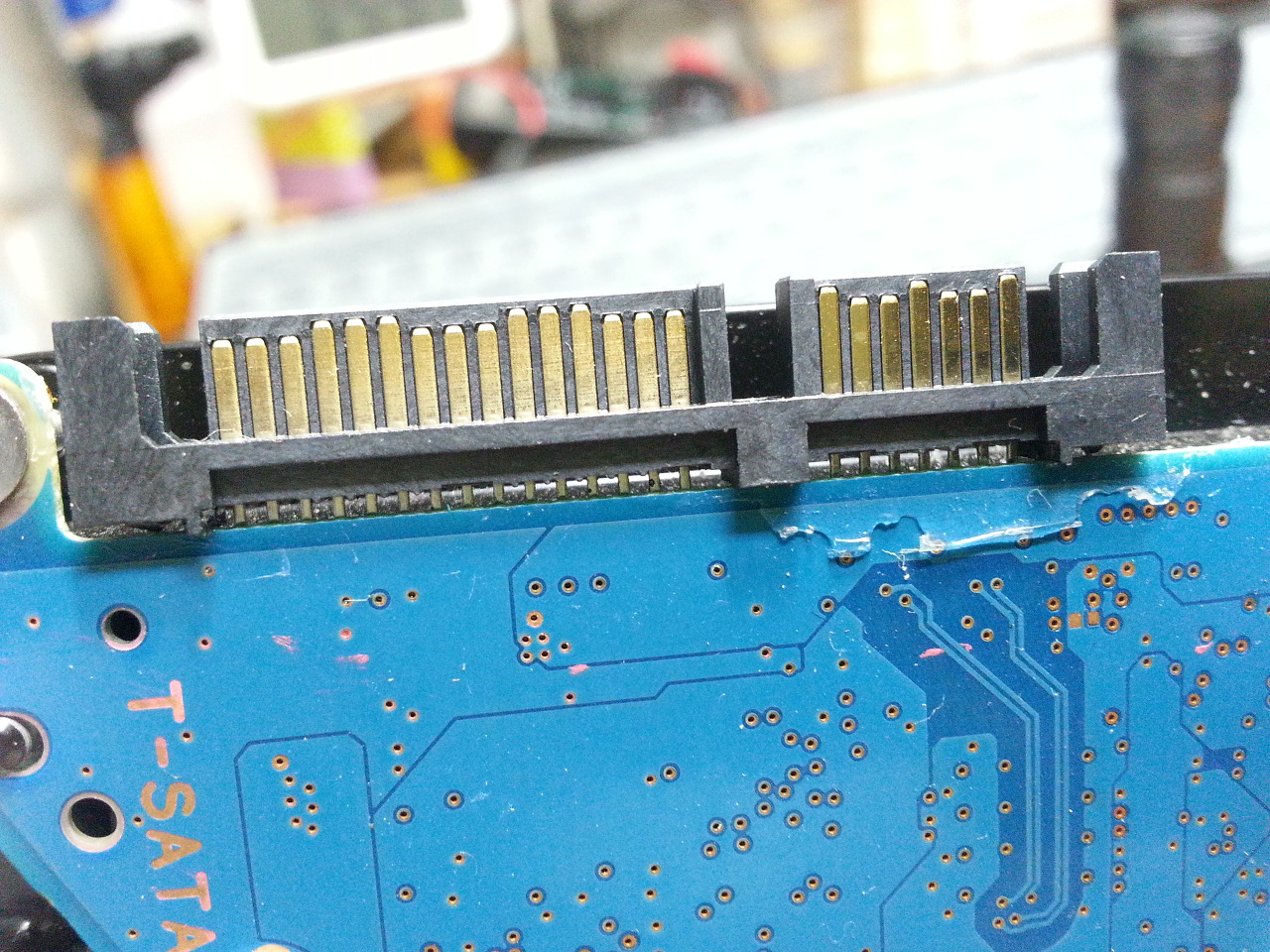

새 커넥터를 실장 합니다.

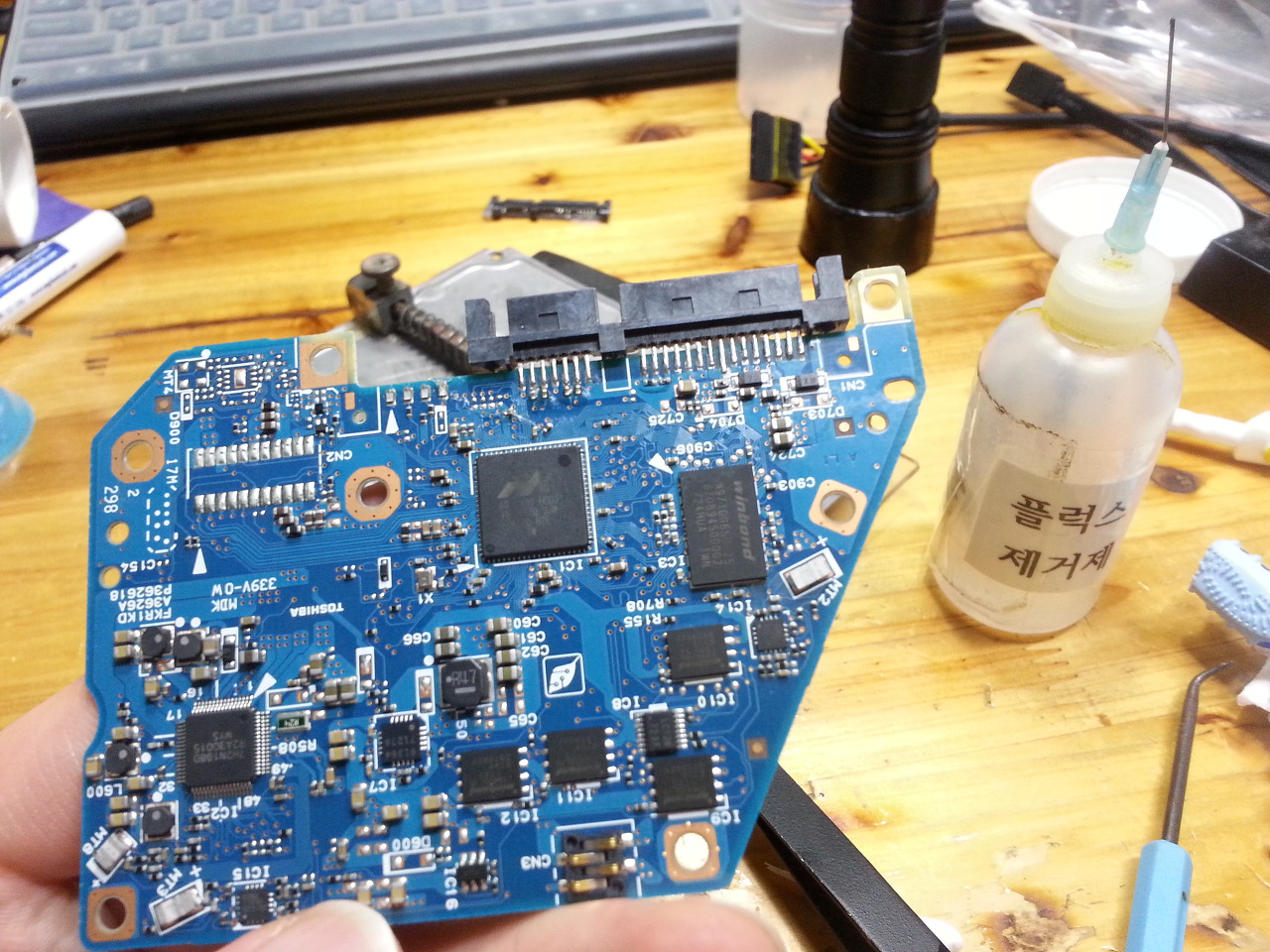

세척 후 건조 중 입니다.





















솔더레지스트리가 벗겨진 위로 8번 핀 리드가 잘 붙었습니다.

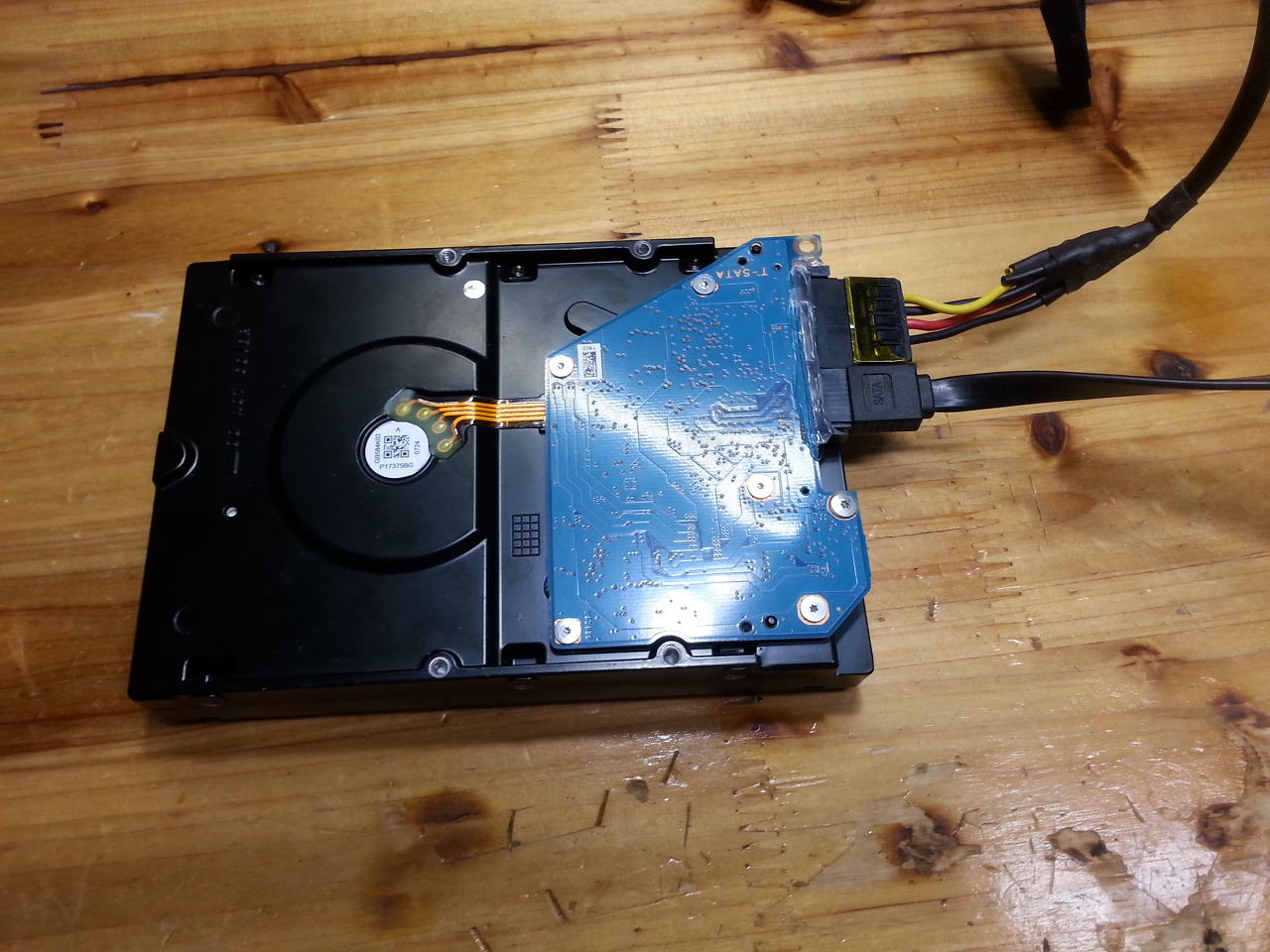

PCB조립 후 시스템에 연결 할 준비를 합니다.

















인식 재 확인입니다.

역시나 Crystal Disk Info실행에 긴 딜레이 현상이 있습니다.

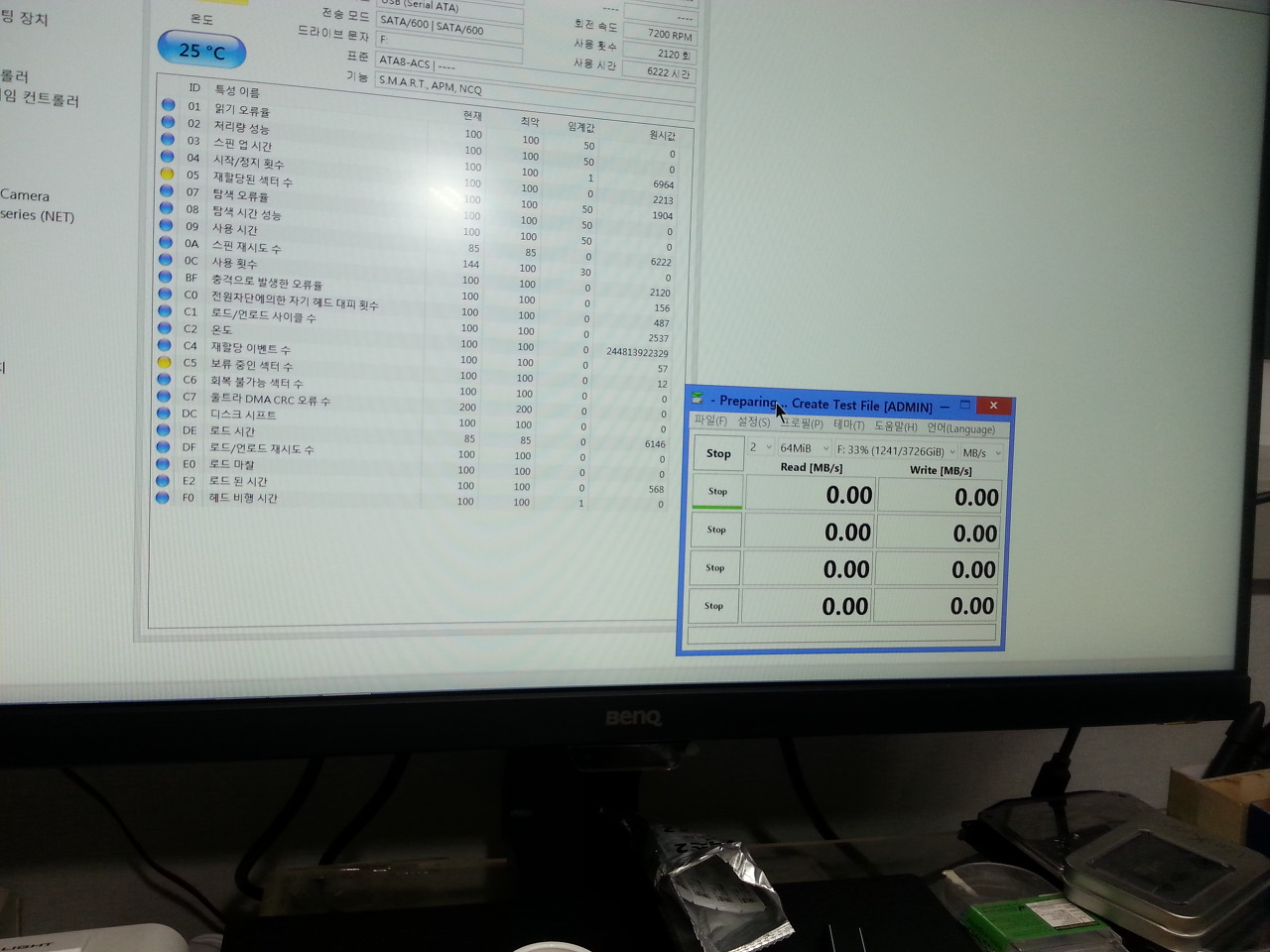

Crystal Disk Mark 테스트 입니다.

혹시 몰라 테스트 크기를 64MB로 설정 해 두었는데,

상당한 시간이 흘렀음에도 고작 64MB 용량의 파일을 생성하지 못합니다.



Crystal Disk Mark는 테스트 크기만큼의 용량을 그 즉시 디스크에 생성하여,

생성 된 파일로 측정을 합니다.

측정이 끝나면 생성 된 파일은 자동 삭제가 됩니다.



보다 자세한 Crystal Disk Mark 설명은......

Madam님께서...^^



HDTune의 읽기 테스트 입니다.



HDTune는 Crystal Disk Mark와 달리 디스크의 전체 영역을 측정 합니다.

HDTune읽기 파형이 불안정 하지만 땜은 잘 된것 같습니다.







보다 자세한 HDTune설명도.........

Madam님께서...ㅋㅋ ^^















도시바 4TB HDD의 SATA커넥터 교체가 완료 되었습니다.





감사합니다.







현재 HDD의 상태가 좋지 않으니 중요한 자료가 있다면 반드시 백업 해 놓으세요.
