2.5" HDD PCB BIOS ROM 교체 이식 및 암호화..

HDD PCB교체에 따른 ROM교체 작업은 두 번 해 보았는데요.

2016년 11월 26일 작업 - blog.naver.com/micro_2/220871012884

HDD PCB교체 및 ROM이식

2019년 08월 28일 작업 - http://blog.naver.com/micro_2/221631786602

HDD PCB BIOS ROM 교체 이식 ..

두 번 모두 3.5인치 HDD여서.



이번엔 2.5인치 HDD로 시도 해 보았습니다.

더불어 HDD자체에 비밀번호를 설정하여 ROM을 바꿔도 그대로 적용 되는지도..







최근 얼굴없는  회원님의 2TB HDD제공으로..

https://cafe.naver.com/ssdsamo/135122







데이터를 옮겨주고..





728x90

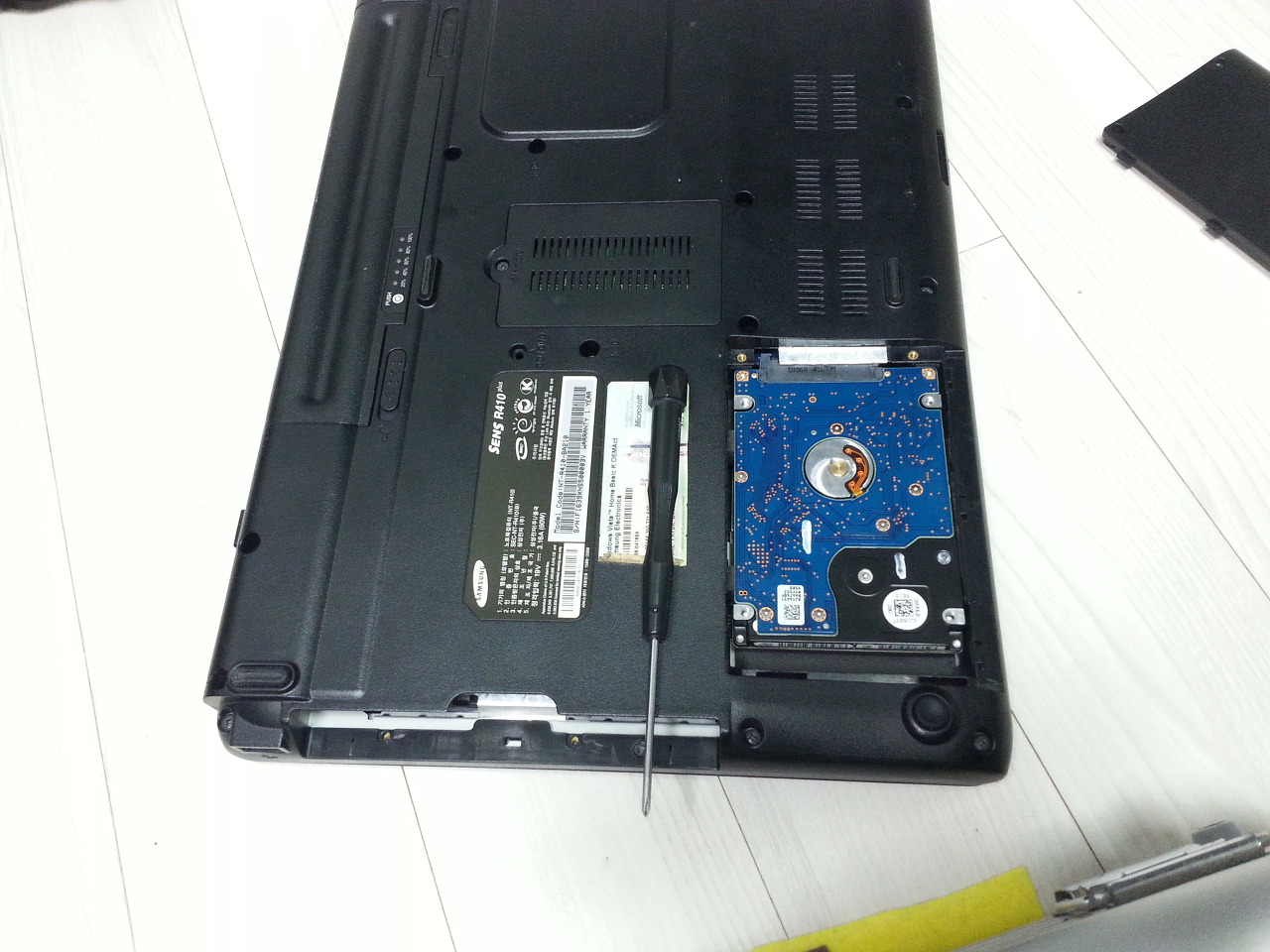

노트북에 장착 되어있는 두 HDD를 분리 합니다.

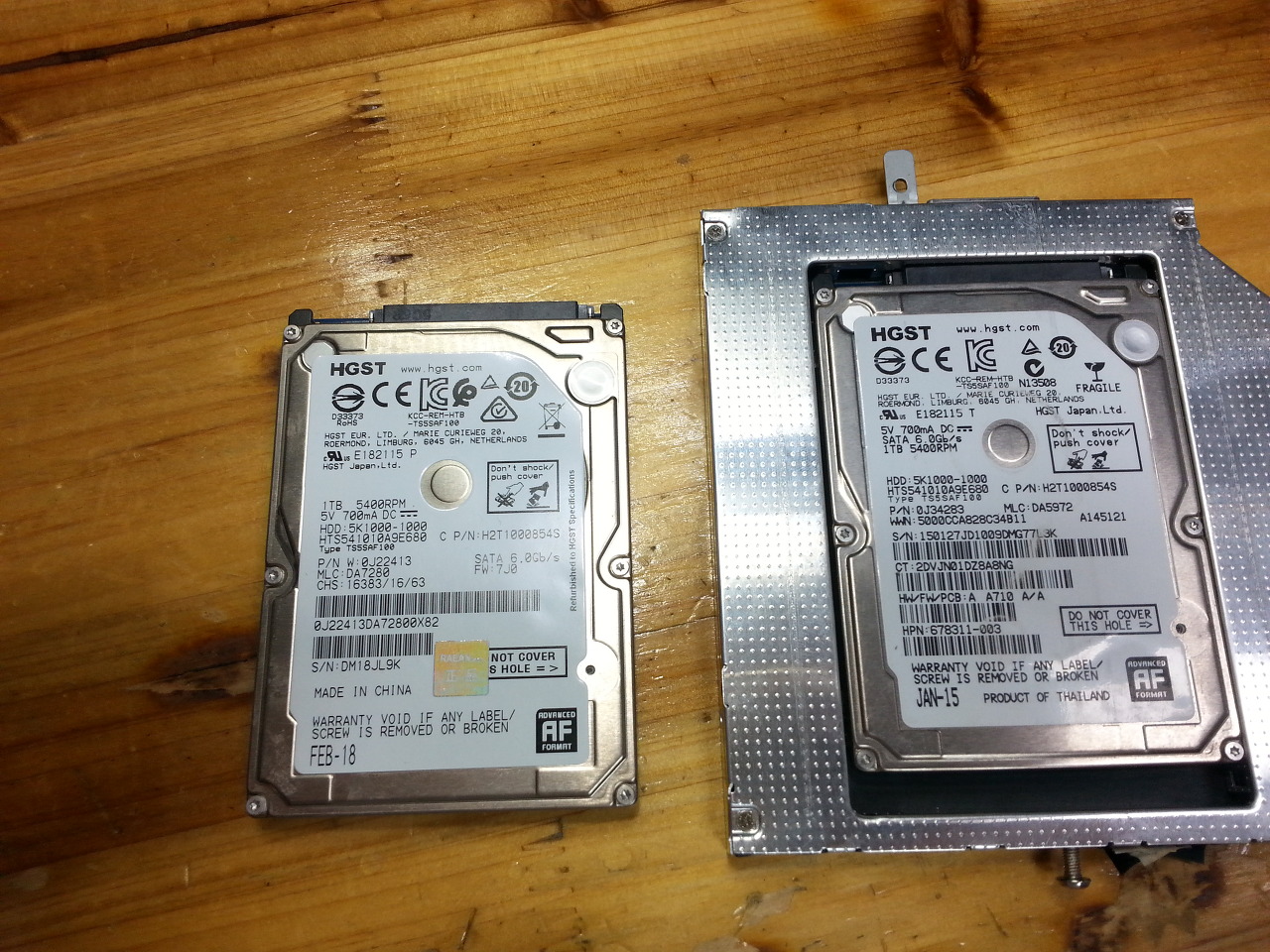

같은 모델명을 가진 HDD이며,
좌측 HDD는 18년 2월 제조

우측 HDD는 15년 1월 제조 입니다.

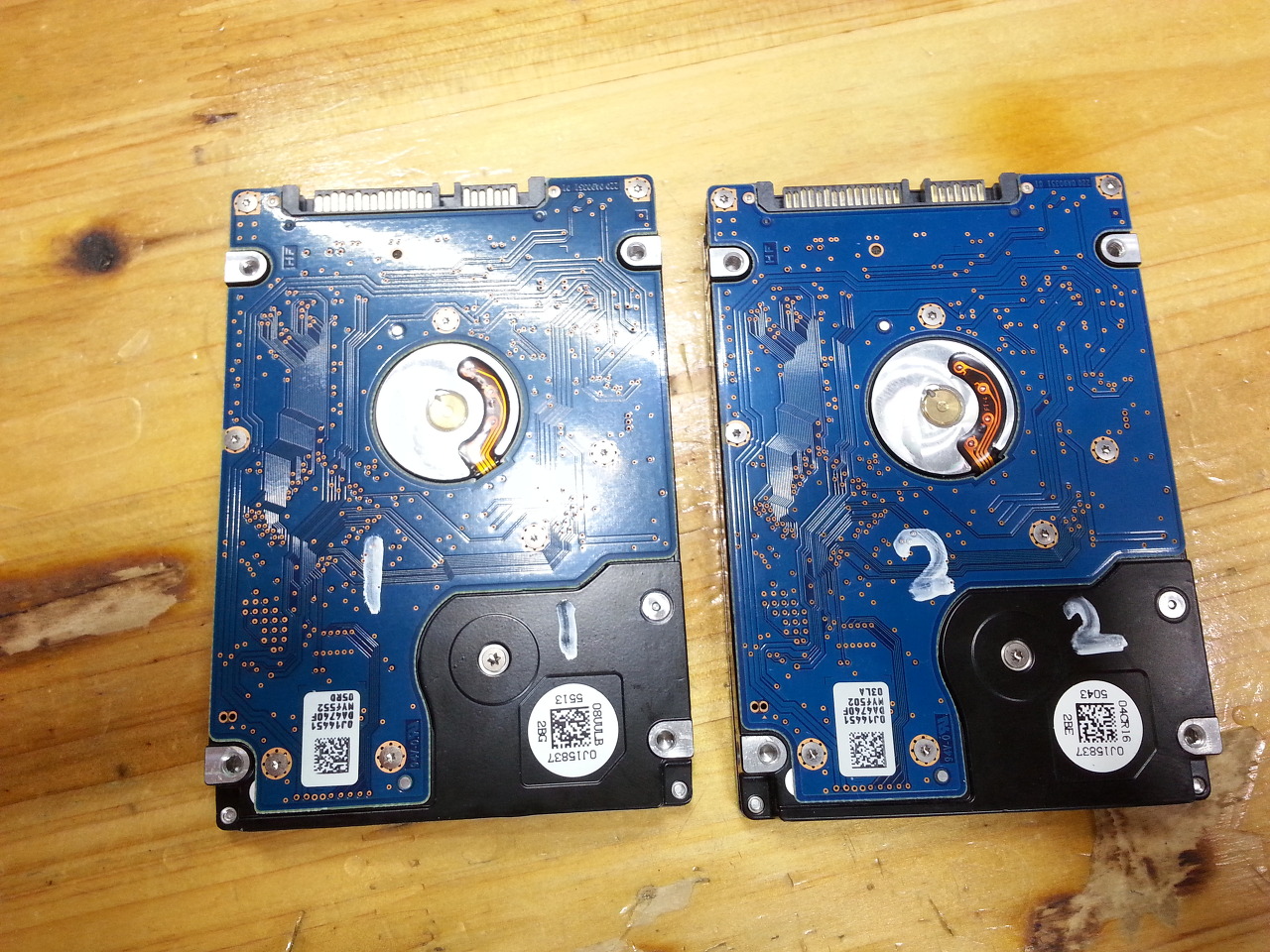

페인트 마카로 마킹을 합니다.

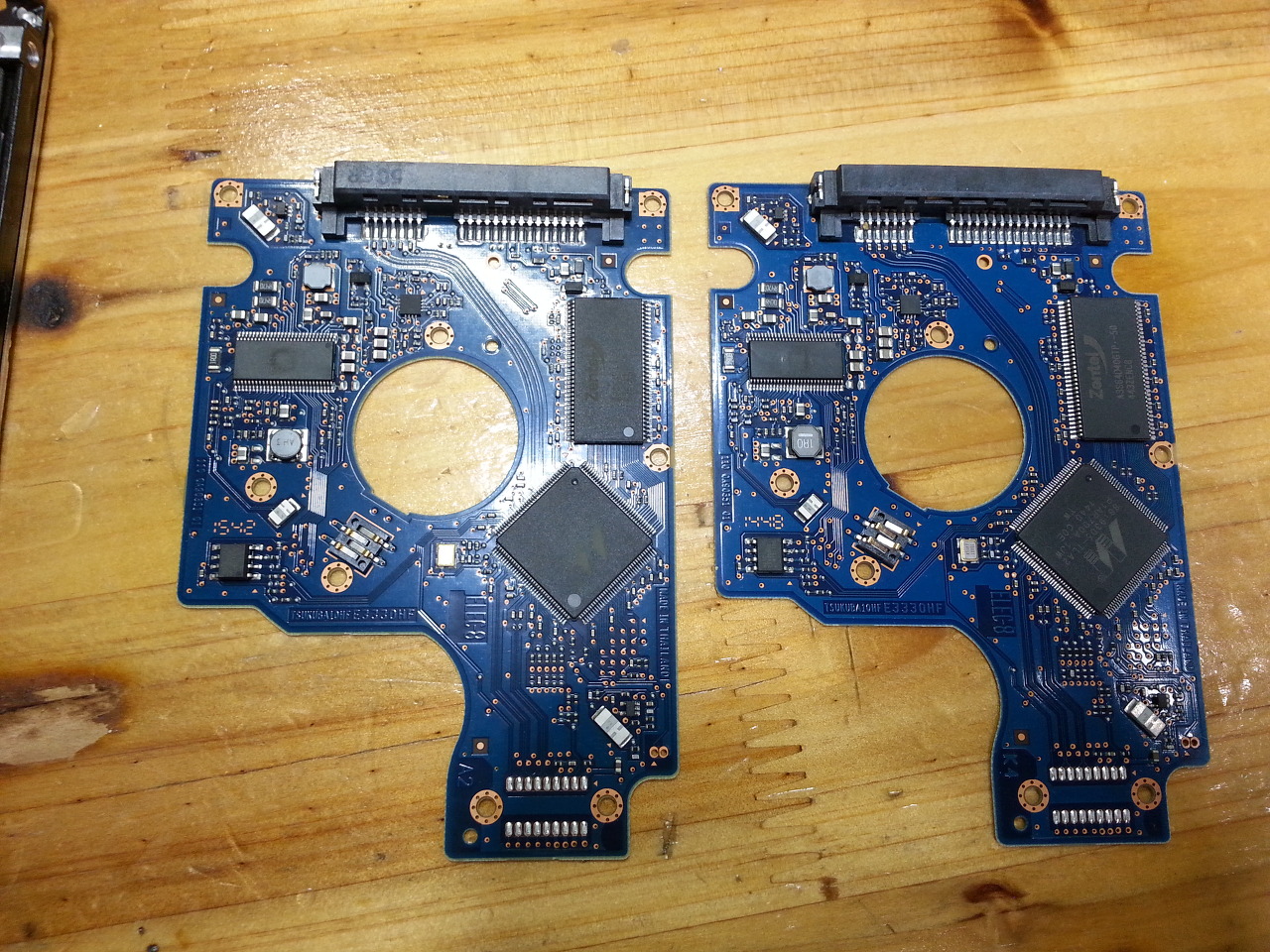

각 PCB를 분리 합니다.

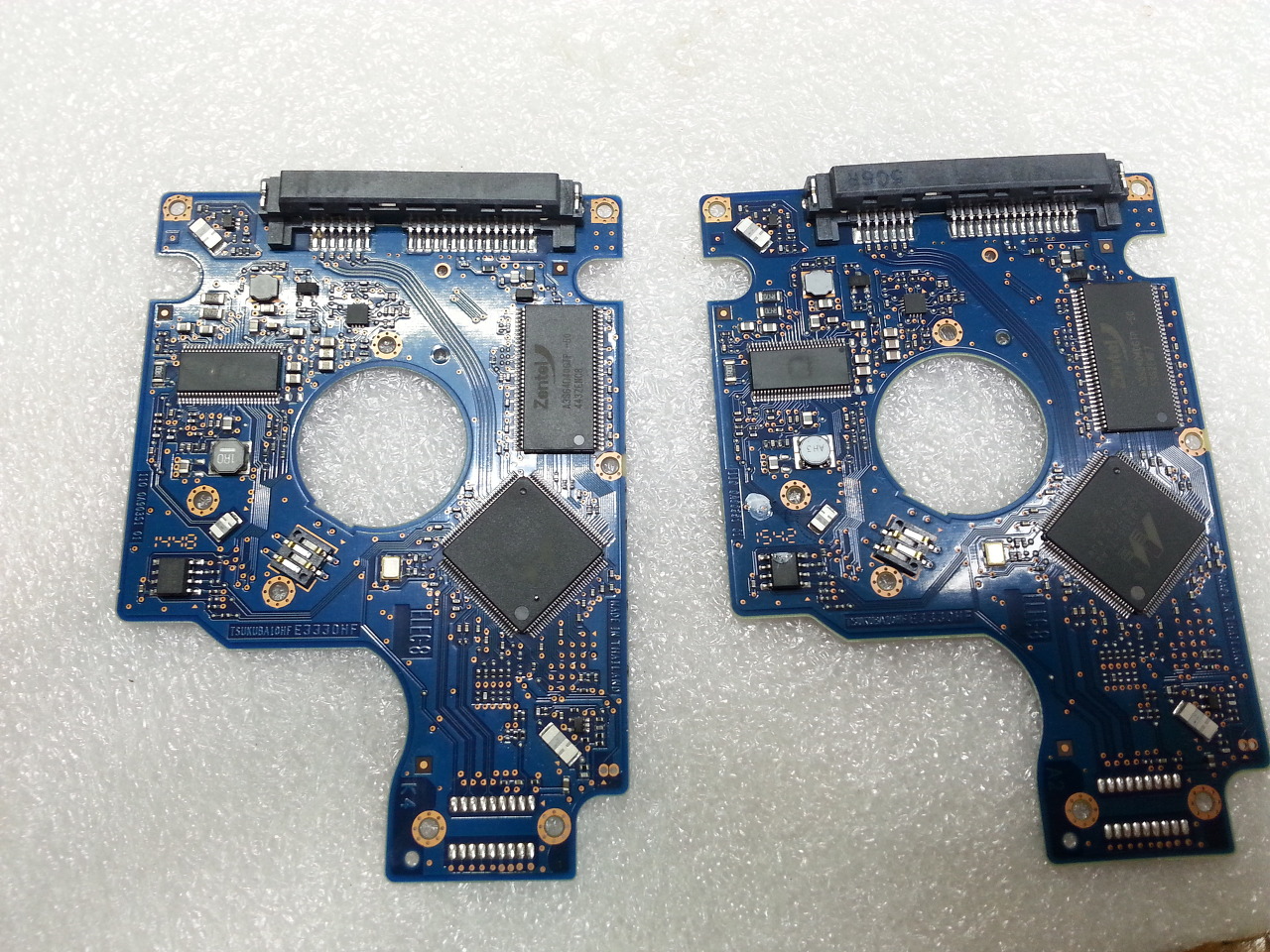

두 PCB는 100%일치 합니다.









서로 바꿔 장착 합니다.









USB to SATA로 시스템에 연결 합니다.

펌웨어 버전이 서로 다르니 인식 할 리가 없죠.









원상 복귀

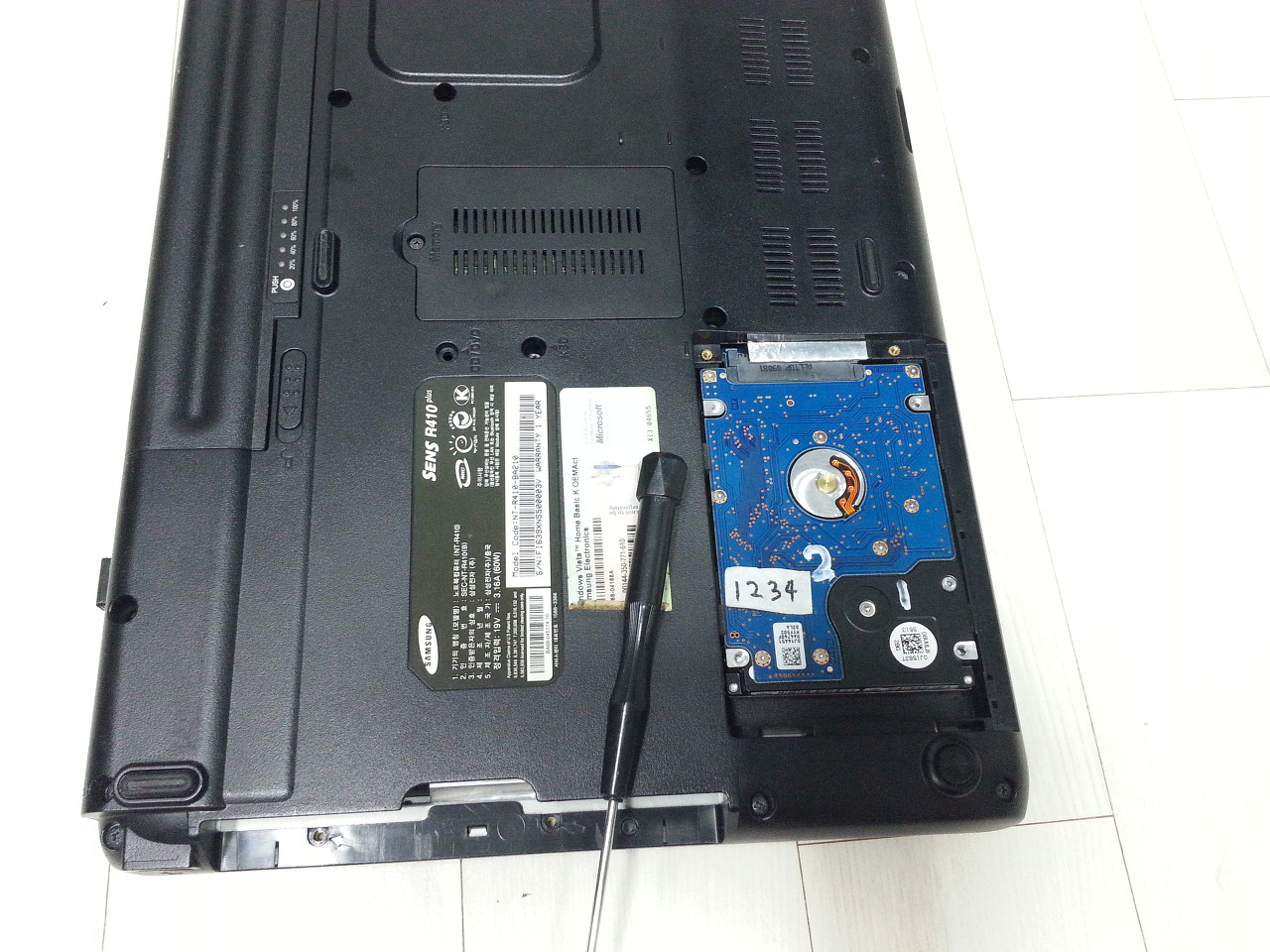

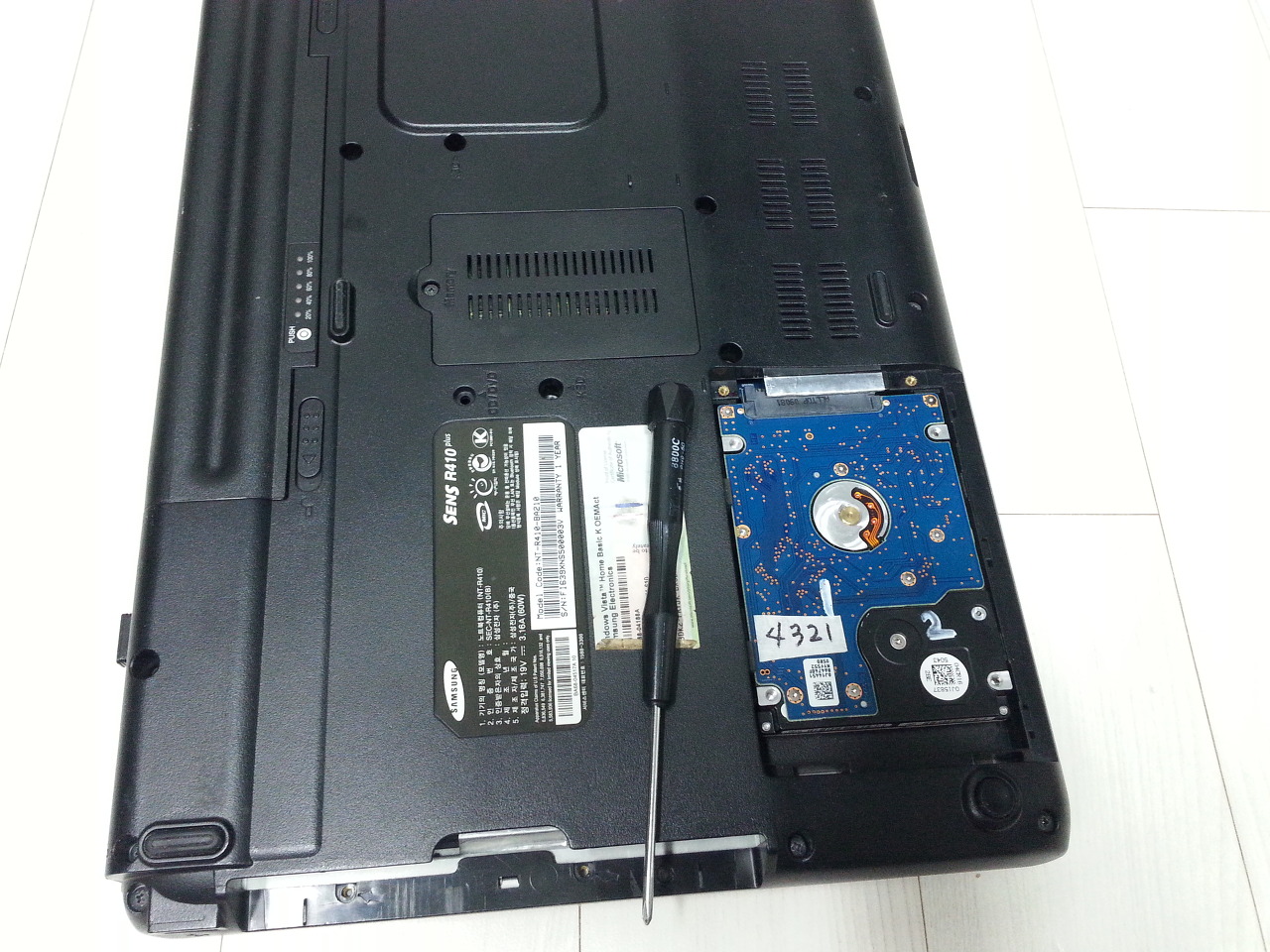

2번 HDD 밤톨마왕님 분양품 노트북에 장착





비밀번호 1234 설정











1번 HDD장착





비밀번호 4321 설정









2018년 03월 15일 작업 - blog.naver.com/micro_2/221229270816



드라이브에 사용자가 비밀번호를 임의로 설정 했던,

드라이브 고장으로 잠겼던,

초기화나 포맷은 절대 불가 합니다.

전용 툴이던 뭐던 안 됩니다.



초기화나 포맷을 시행하기 전에 잠긴 부분을 먼저 풀어줘야 합니다.

비밀번호를 설정 해 준 적이 없는데 잠겼다면, 고장으로 봐야겠죠.

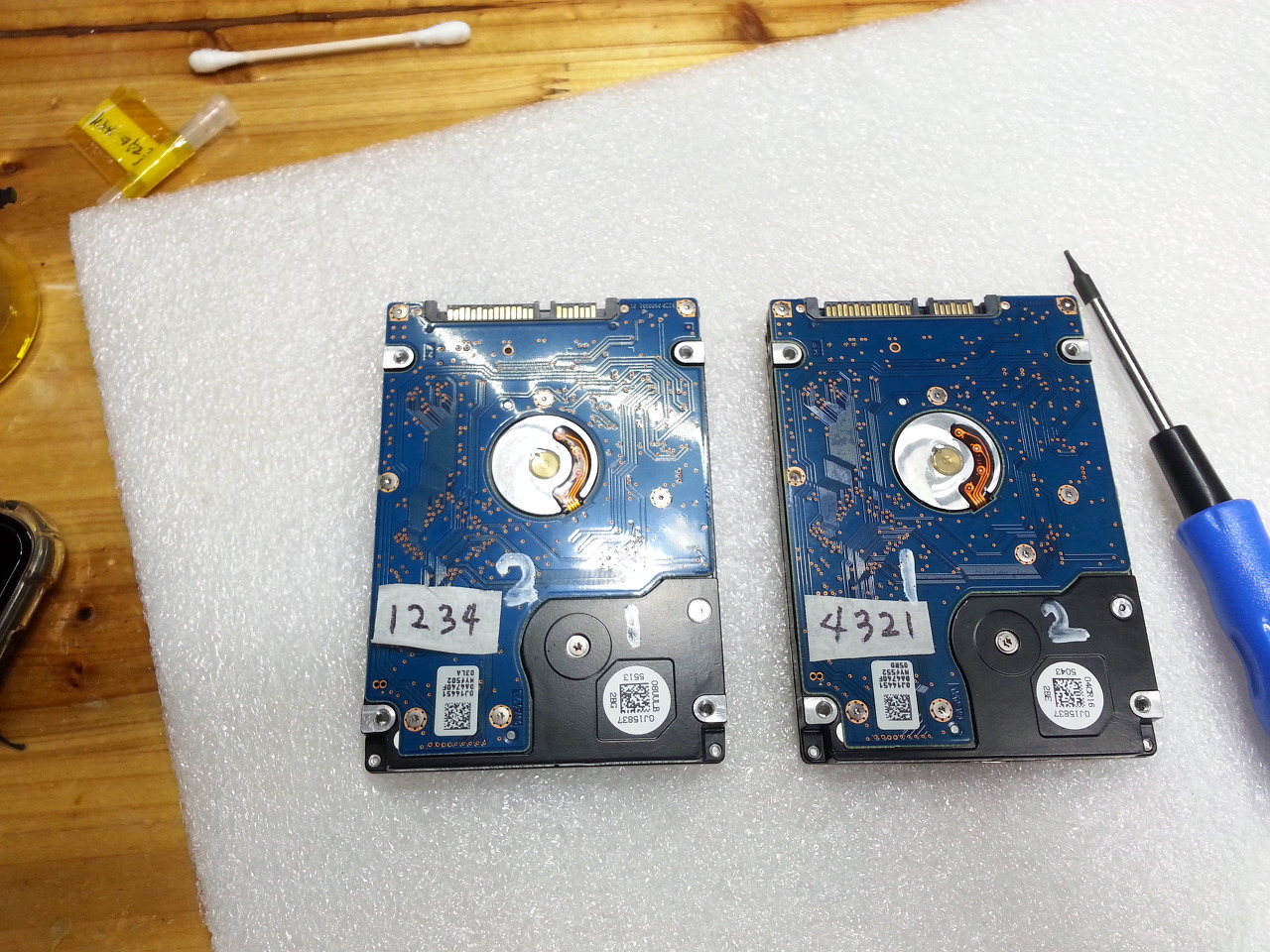

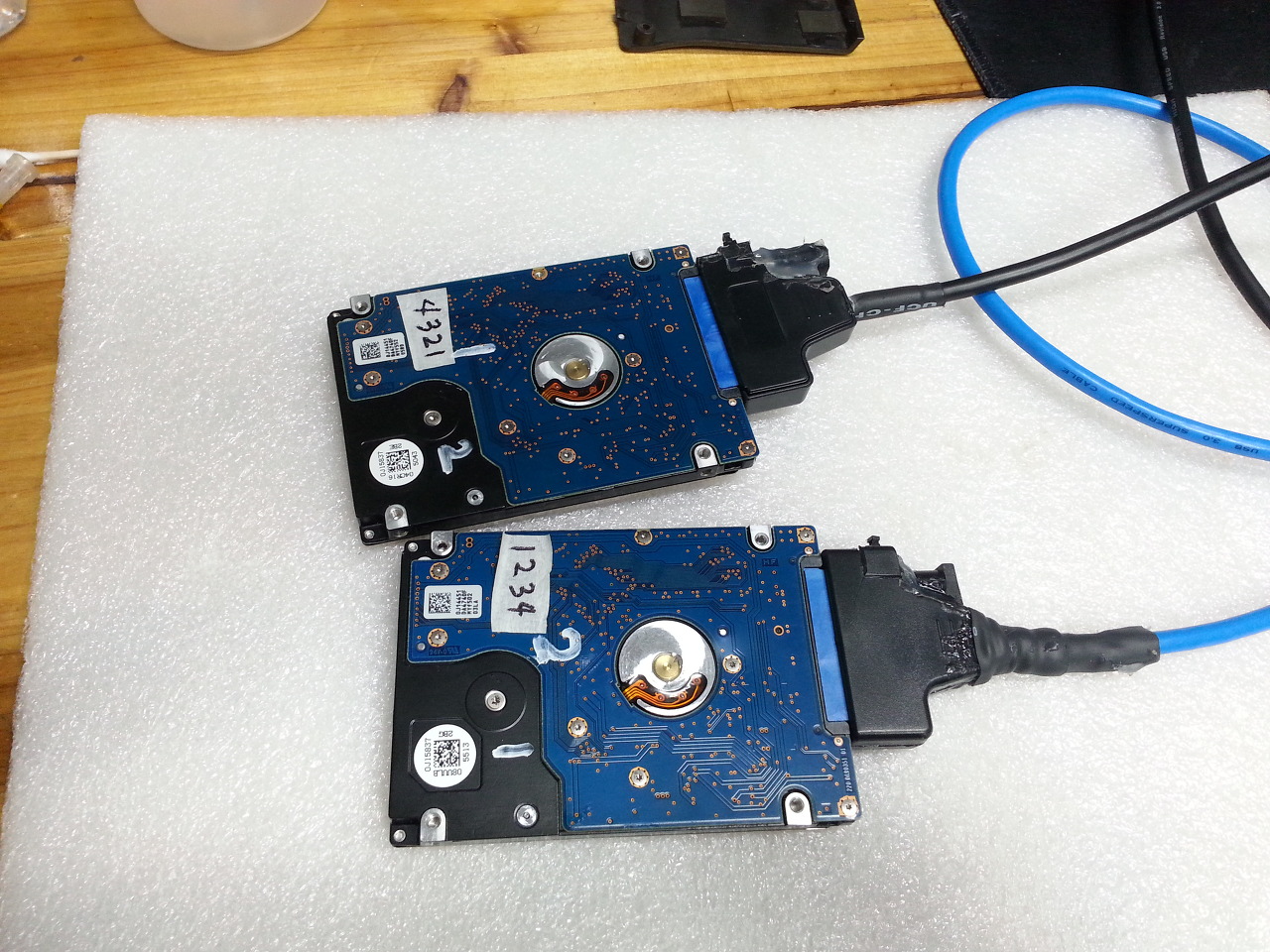

각 비밀번호를 적어둡니다.

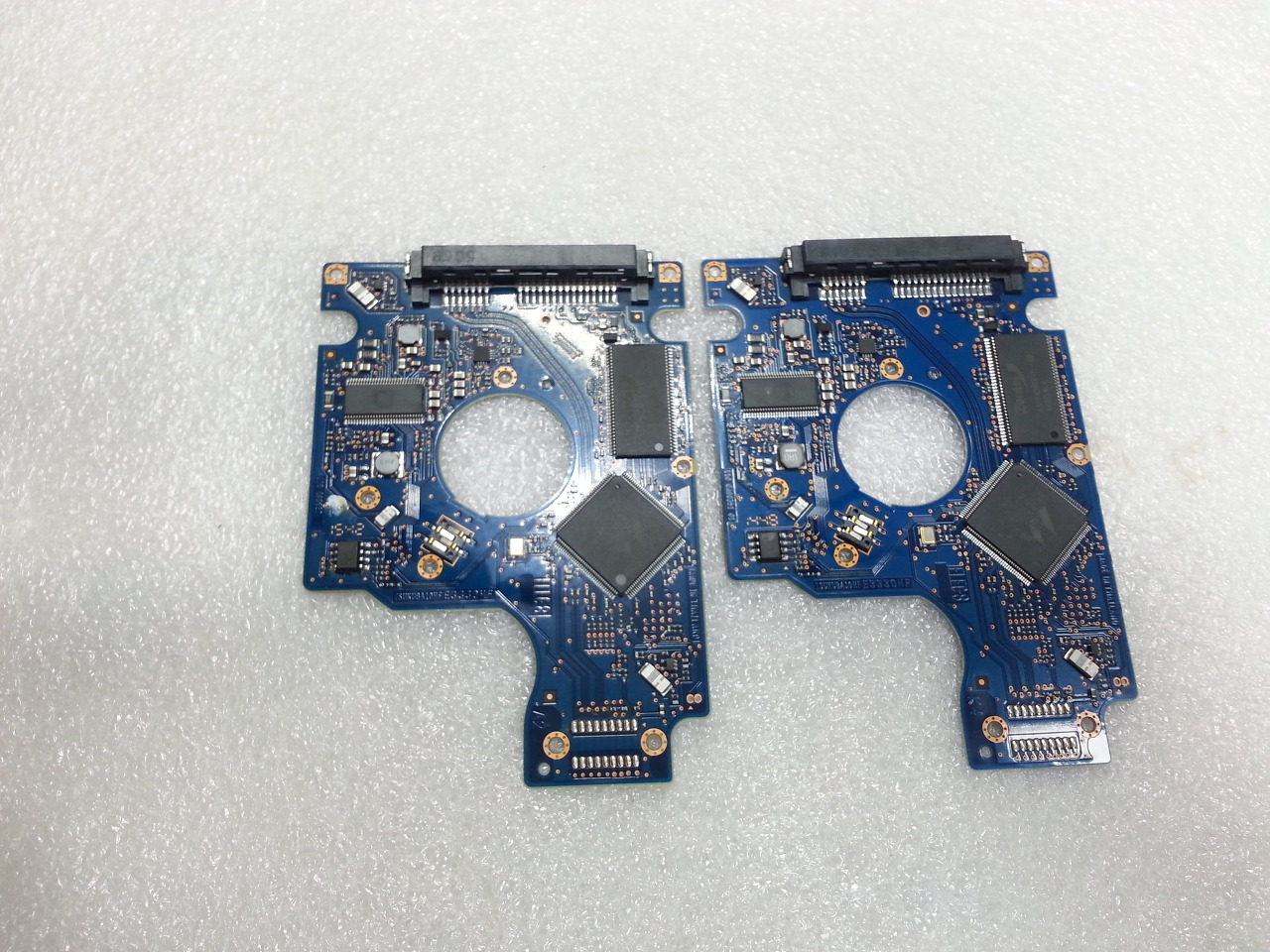

PCB를 분리 합니다.

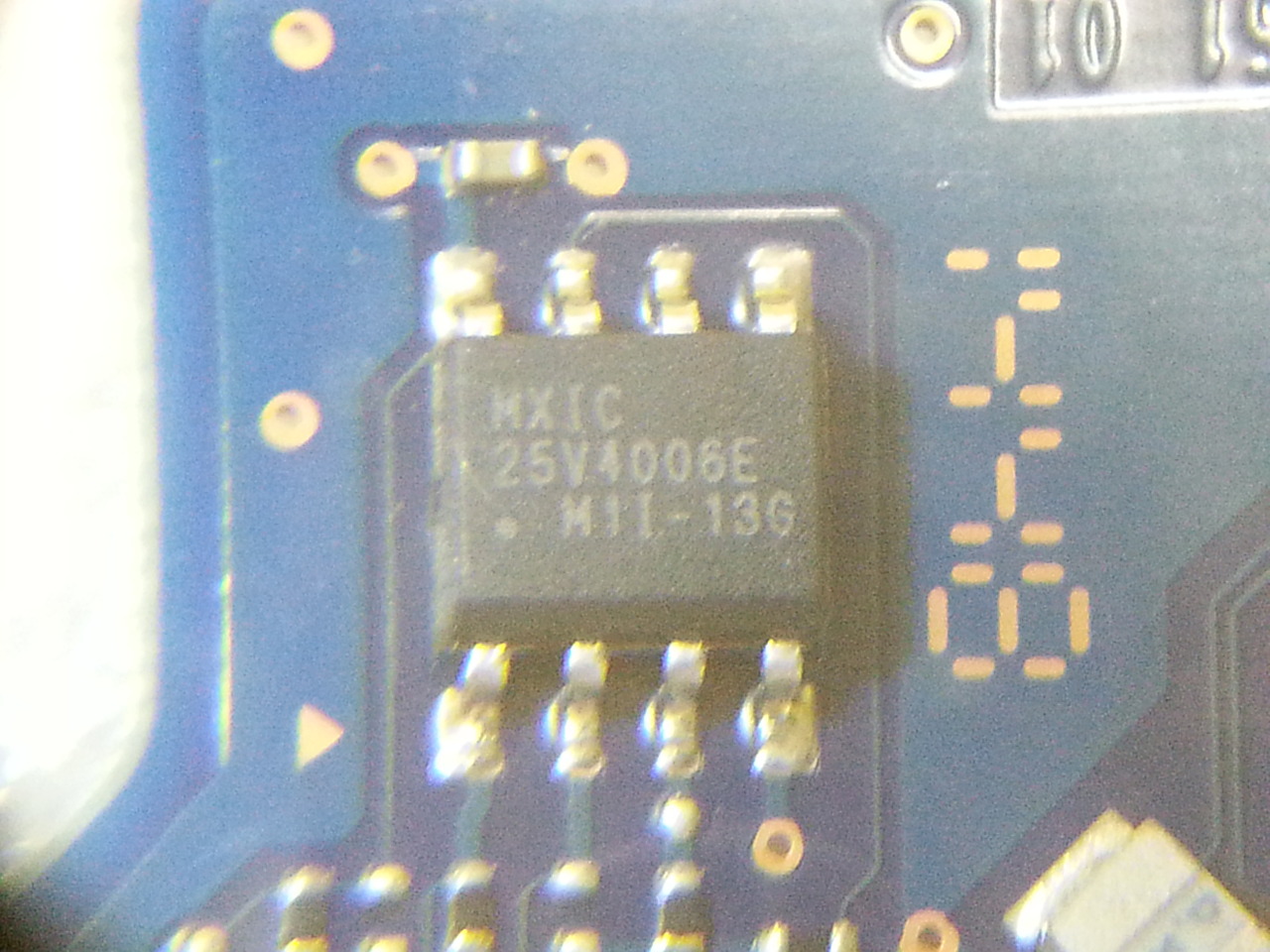

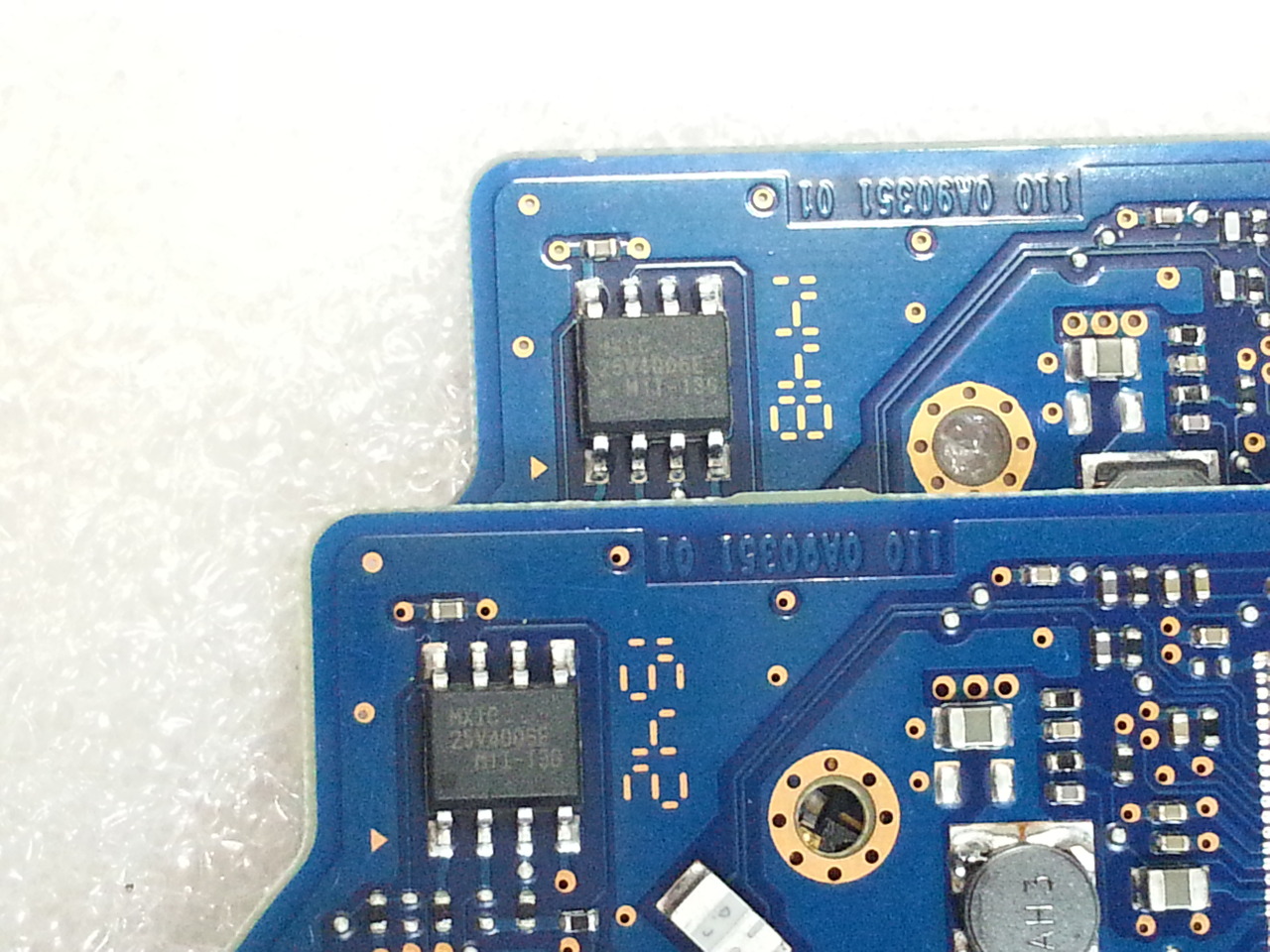

HDD의 기본 정보가 저장되는 BIOS EEPROM입니다.









동일한 ROM입니다.









헷갈림 방지를 위해  우측 PCB에만 페인트마카로 표시를 합니다.

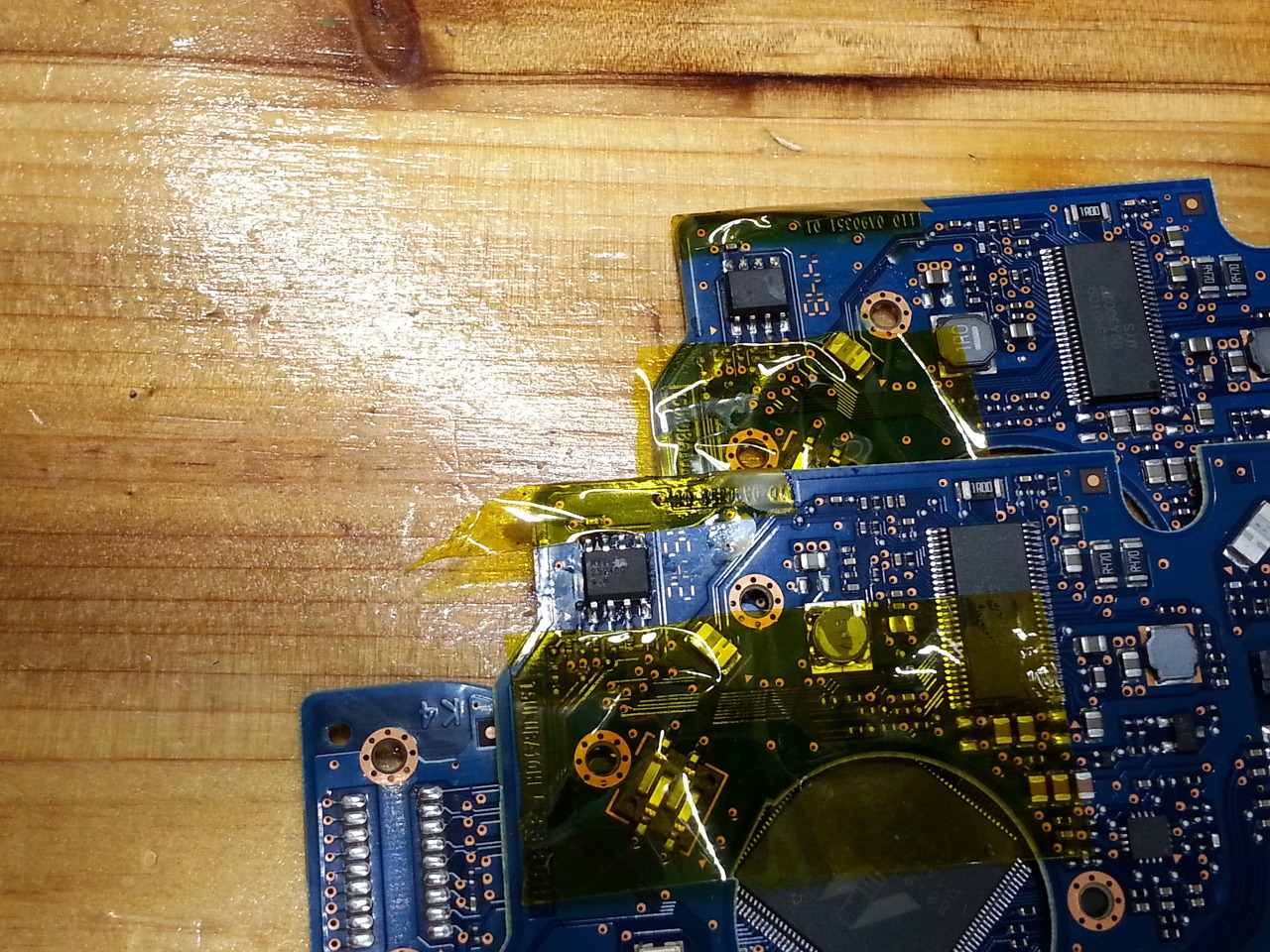

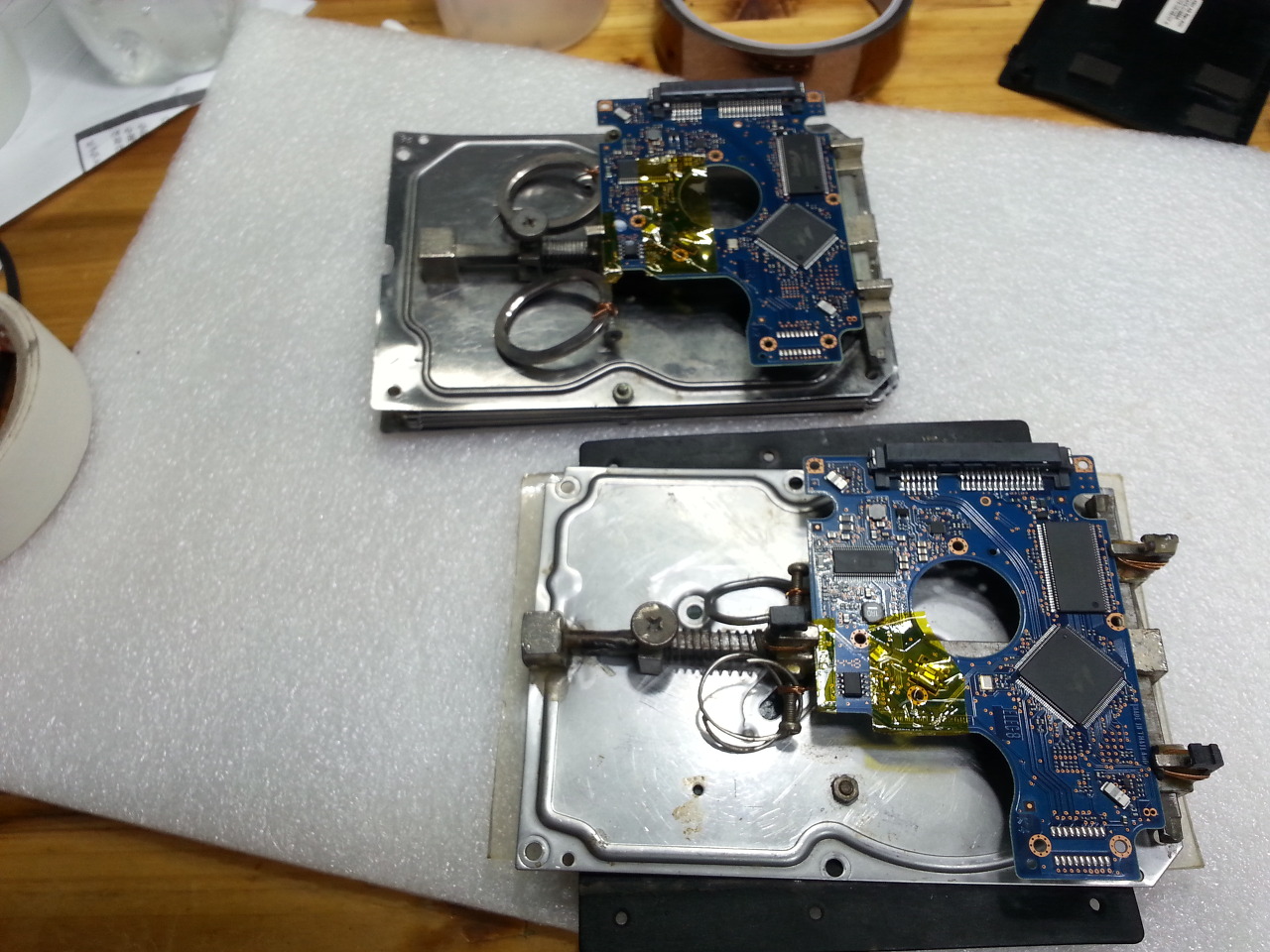

캡톤테이프로 ROM주변을 마스킹 해 줍니다.

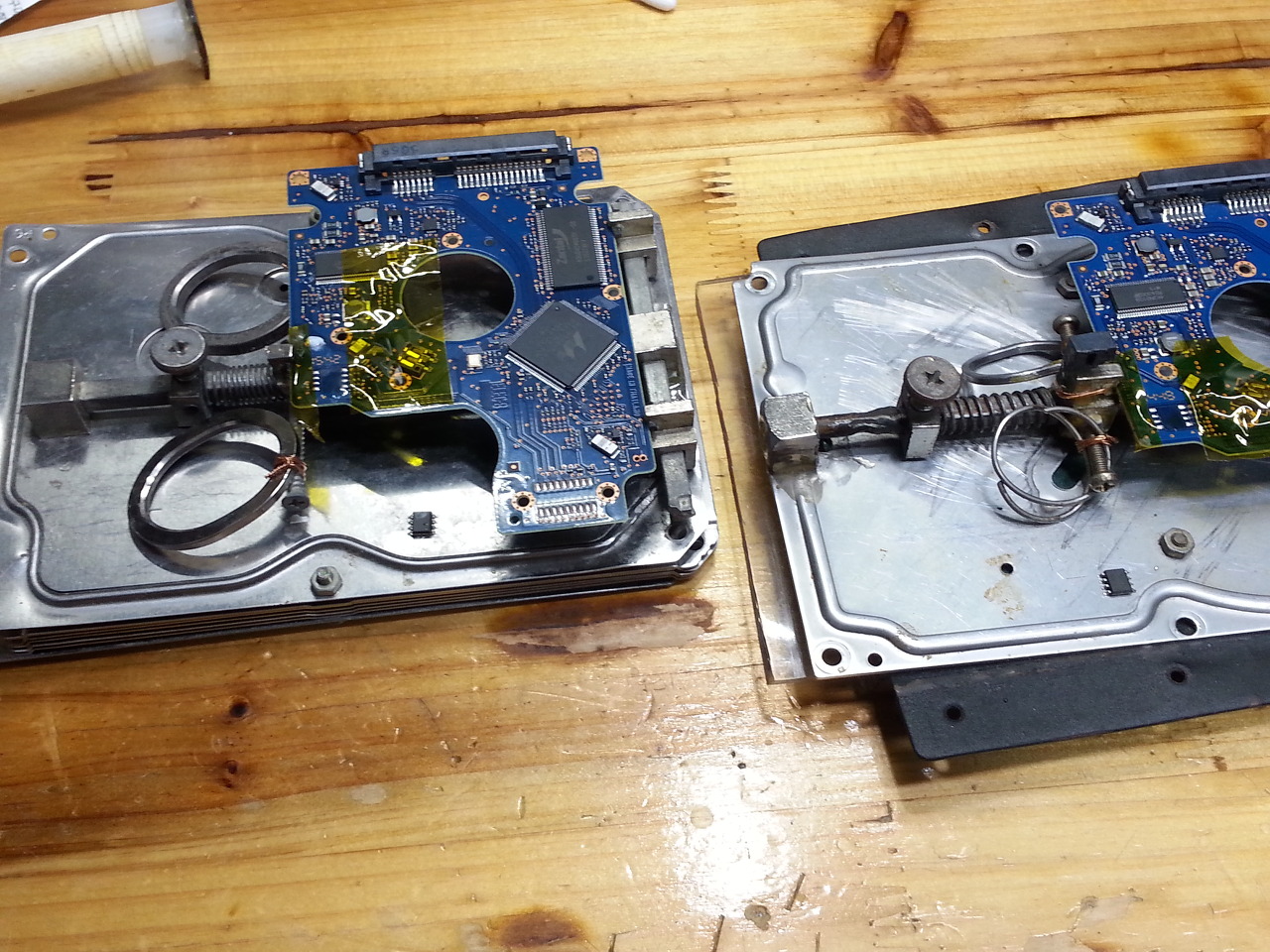

두 PCB를 PCB바이스에 고정하여 ROM분리 준비를 합니다.

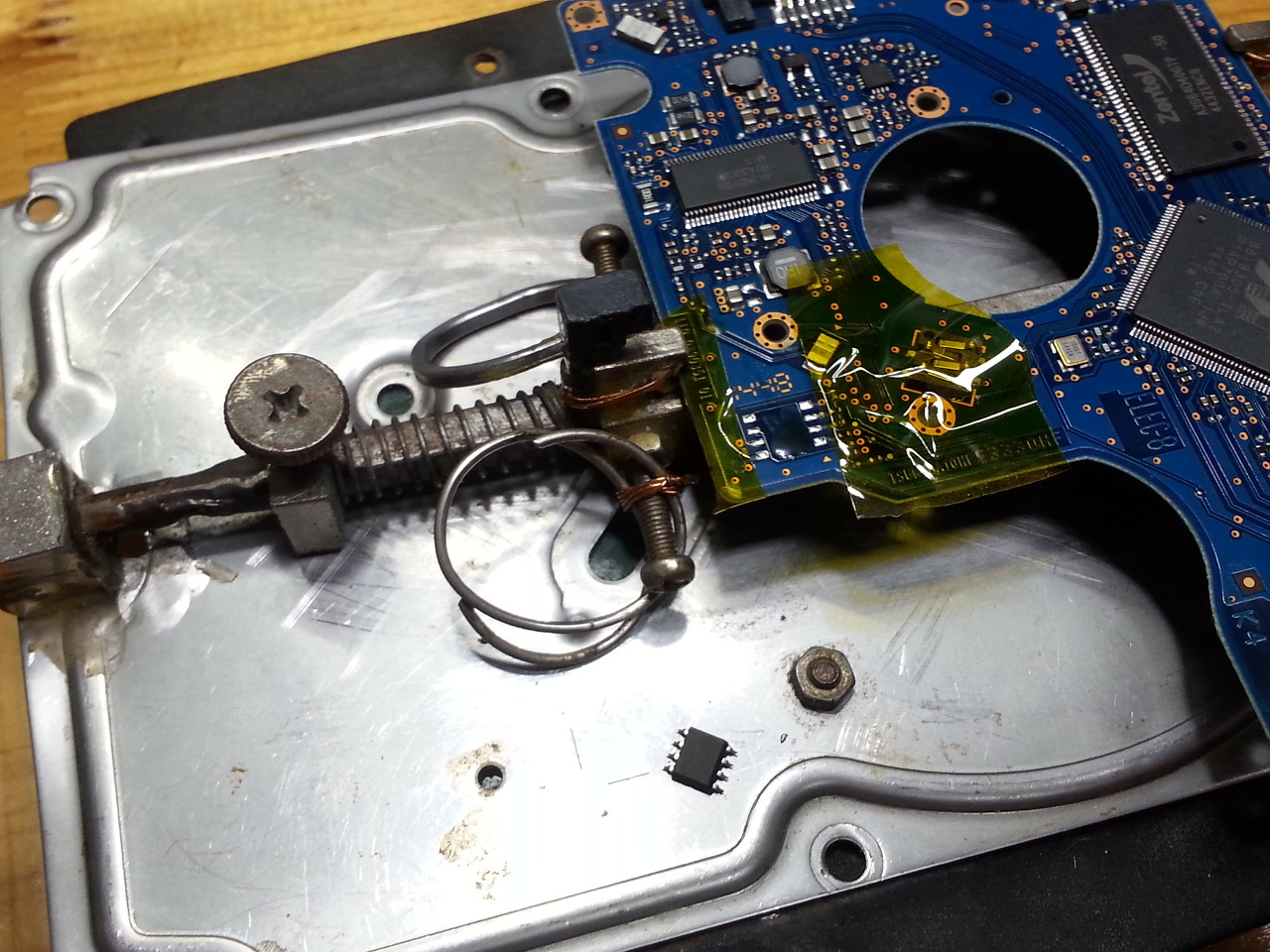

두 PCB의 ROM을 분리 했습니다.









두 ROM을 서로 바꿔 실장 합니다.

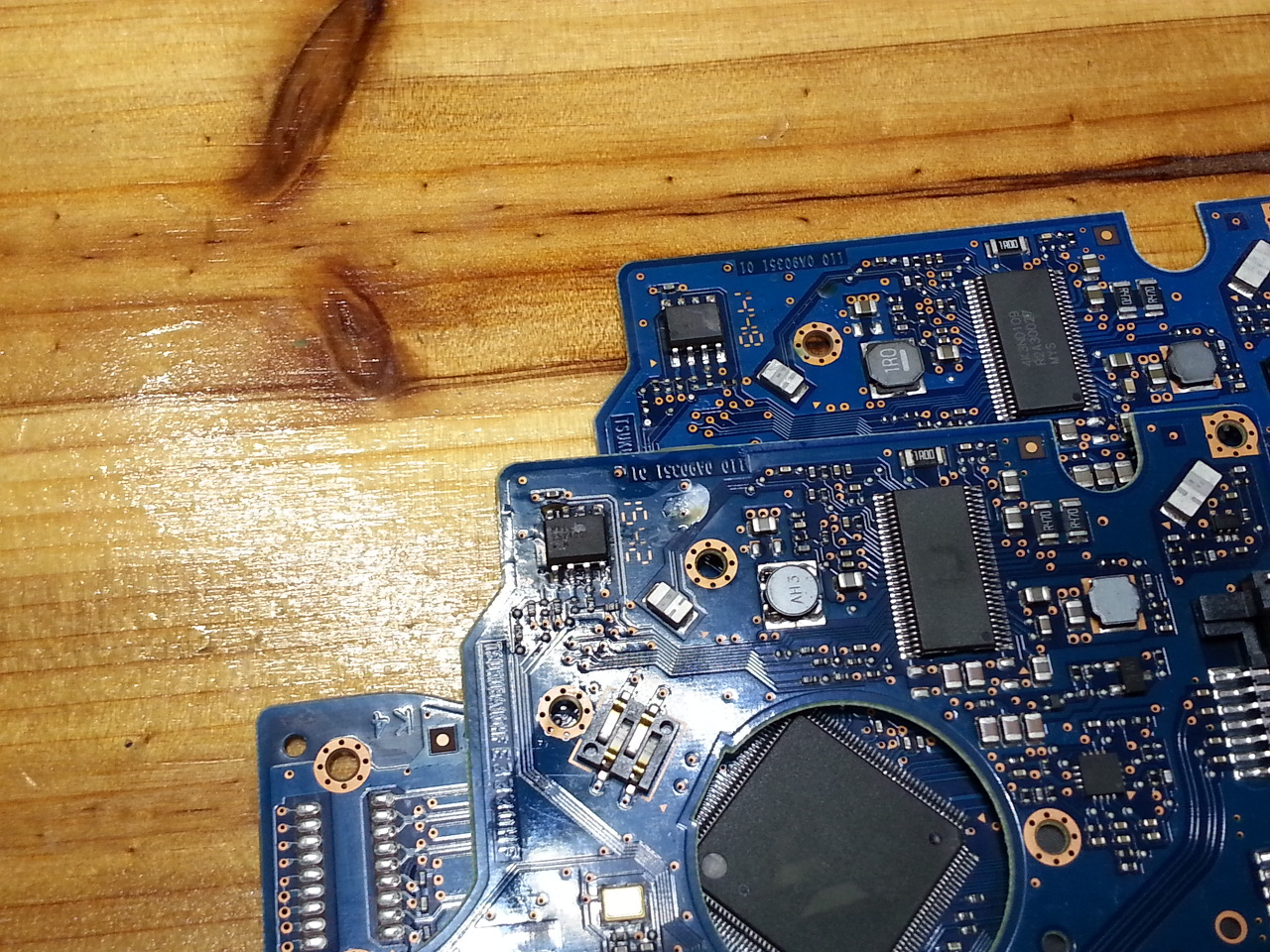

서로 뒤 바뀐 ROM들.

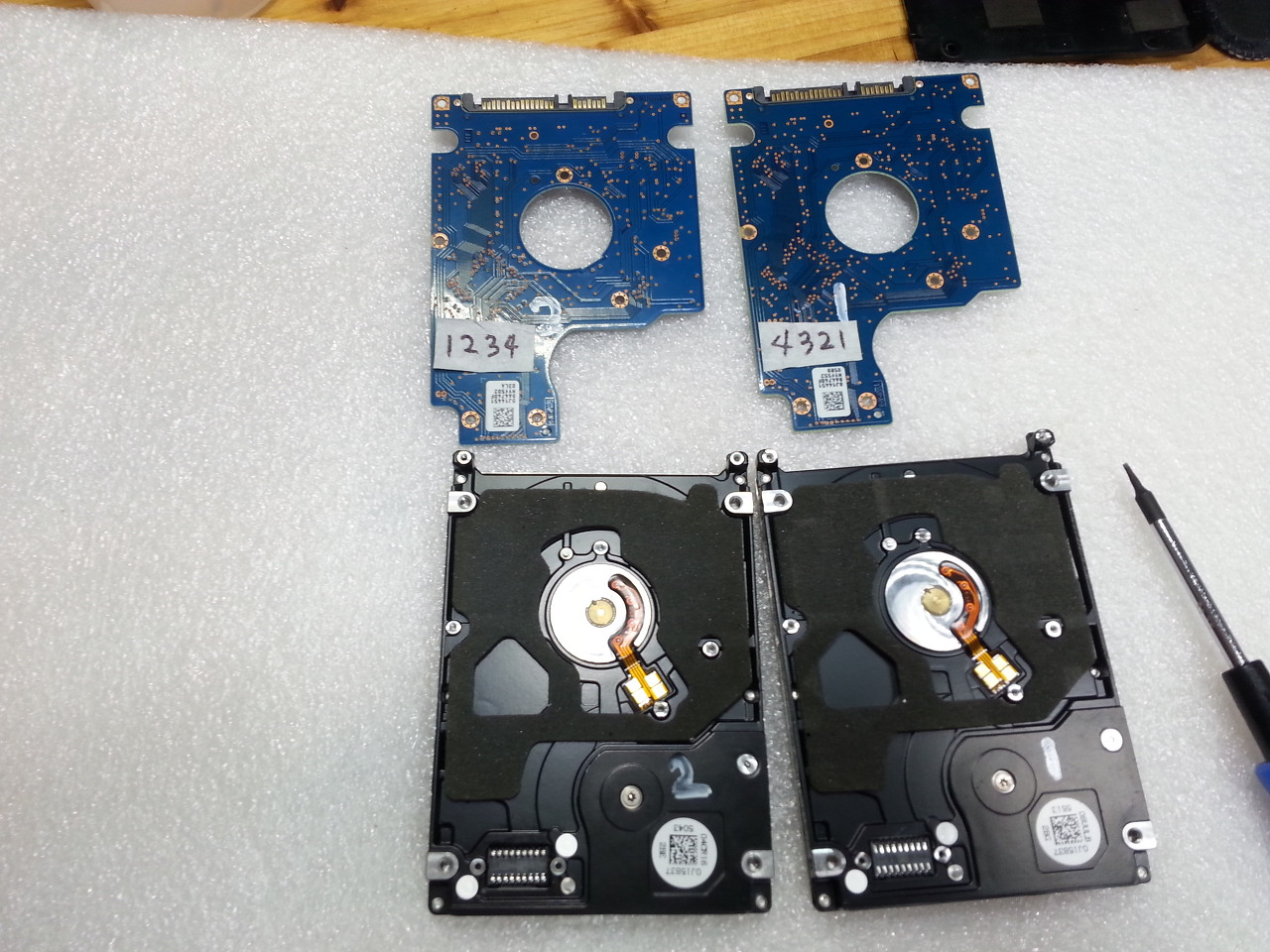

ROM이 서로 바뀐 PCB도 서로 바꿔 조립 합니다.









2번 PCB가 조립 된 1번 HDD장착









비밀번호 1234가 아닌 4321을 입력 해야 합니다.

ROM이 서로 바뀌었기 때문입니다.













1번 PCB가 조립 된 2번 HDD장착









비밀번호 4321이 아닌 1234를 입력 해야 합니다.

마찬가지로 ROM이 서로 바뀌었기 때문입니다.

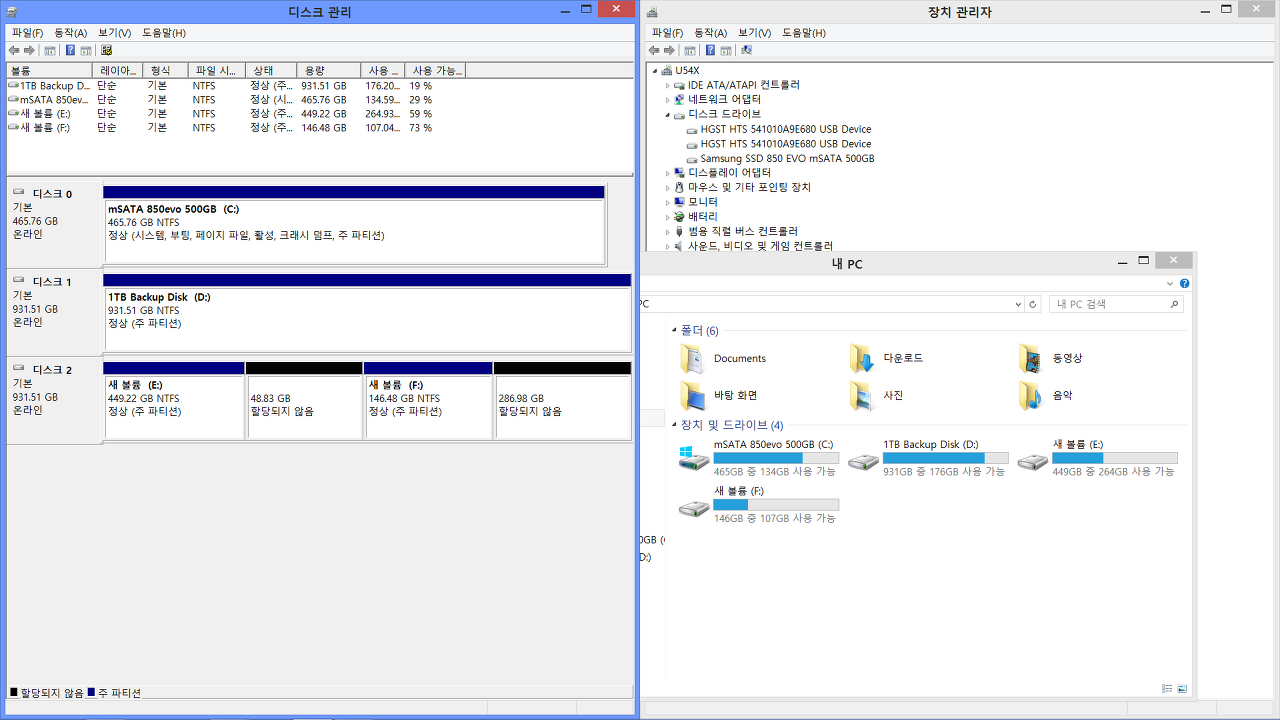

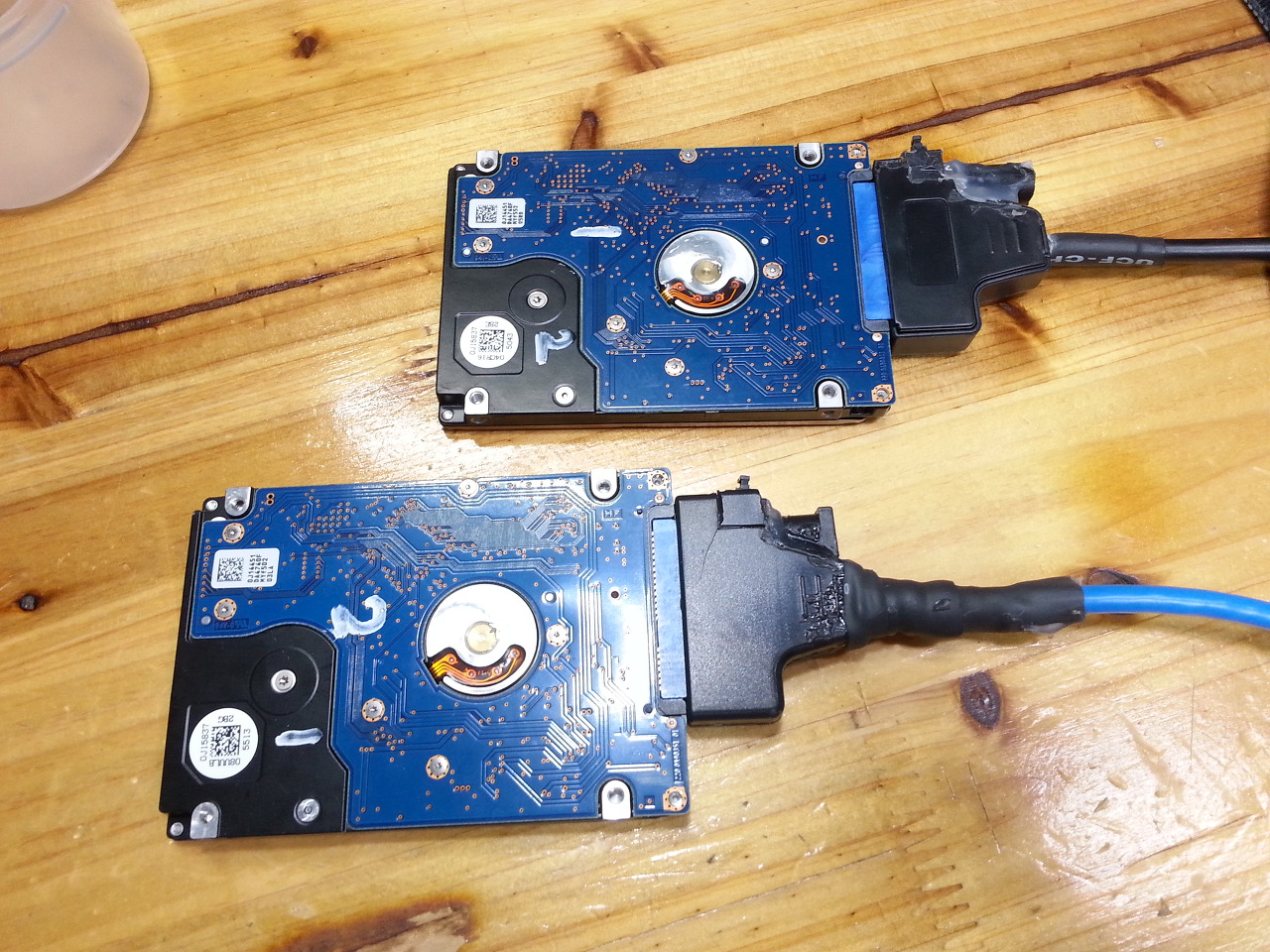

PCB가 서로 뒤 바뀐 두 HDD를 USB to SATA로 시스템에 연결 합니다.









정상 인식.

내부 데이터도 그대로 있습니다.

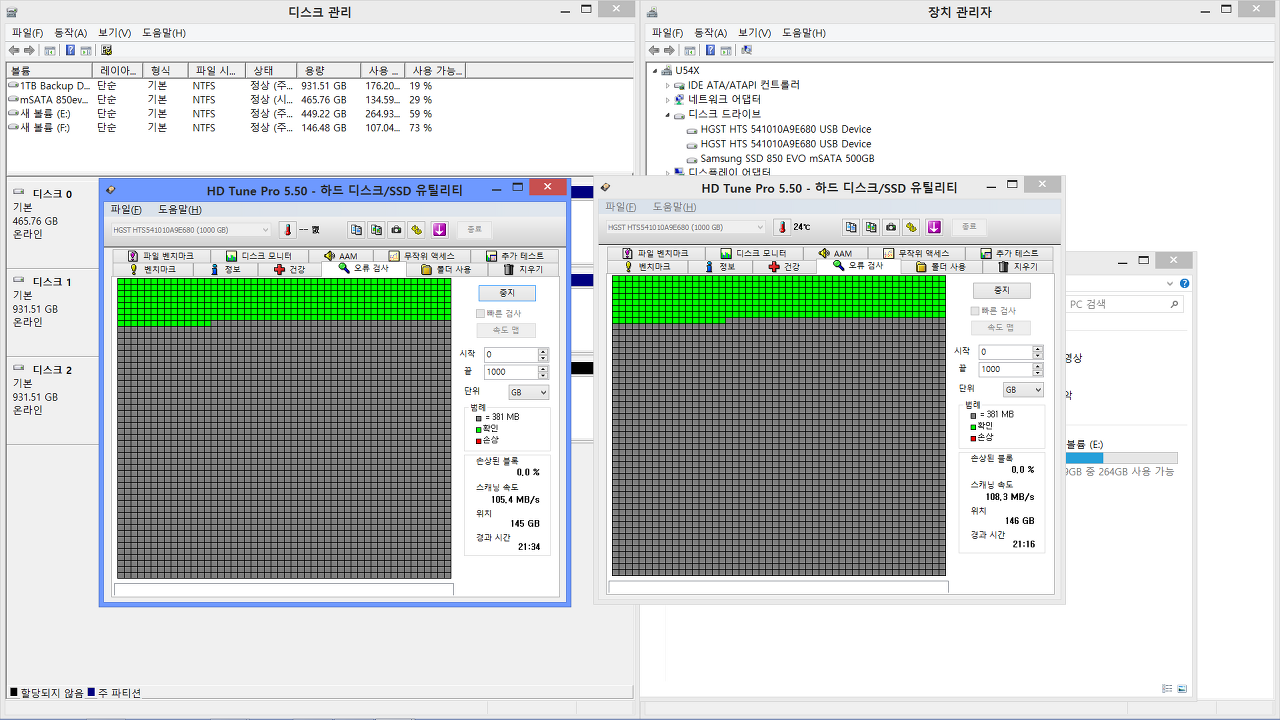

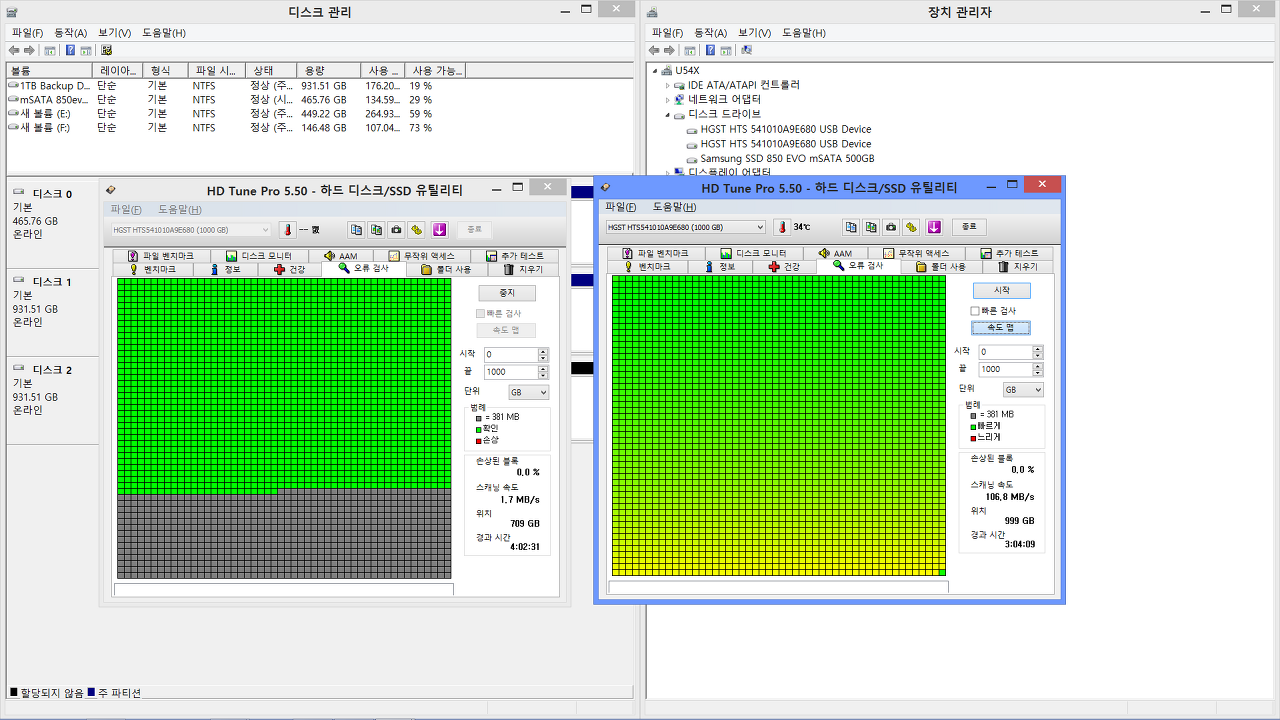

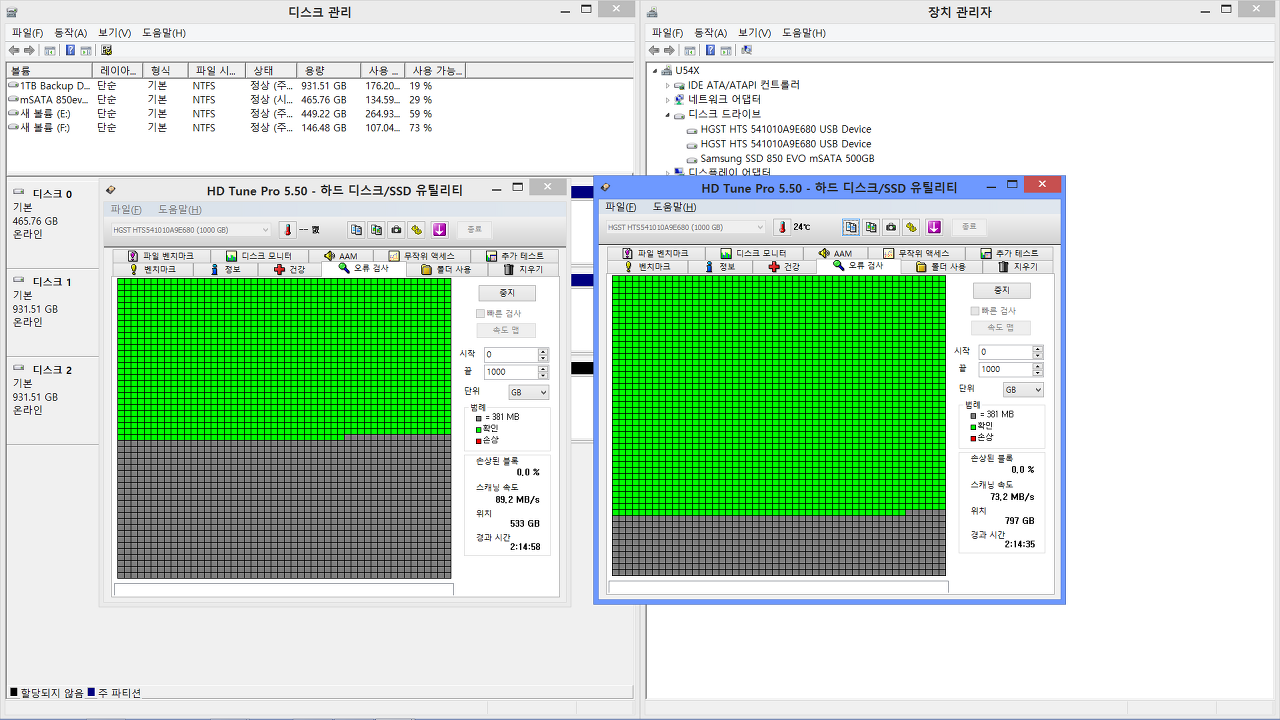

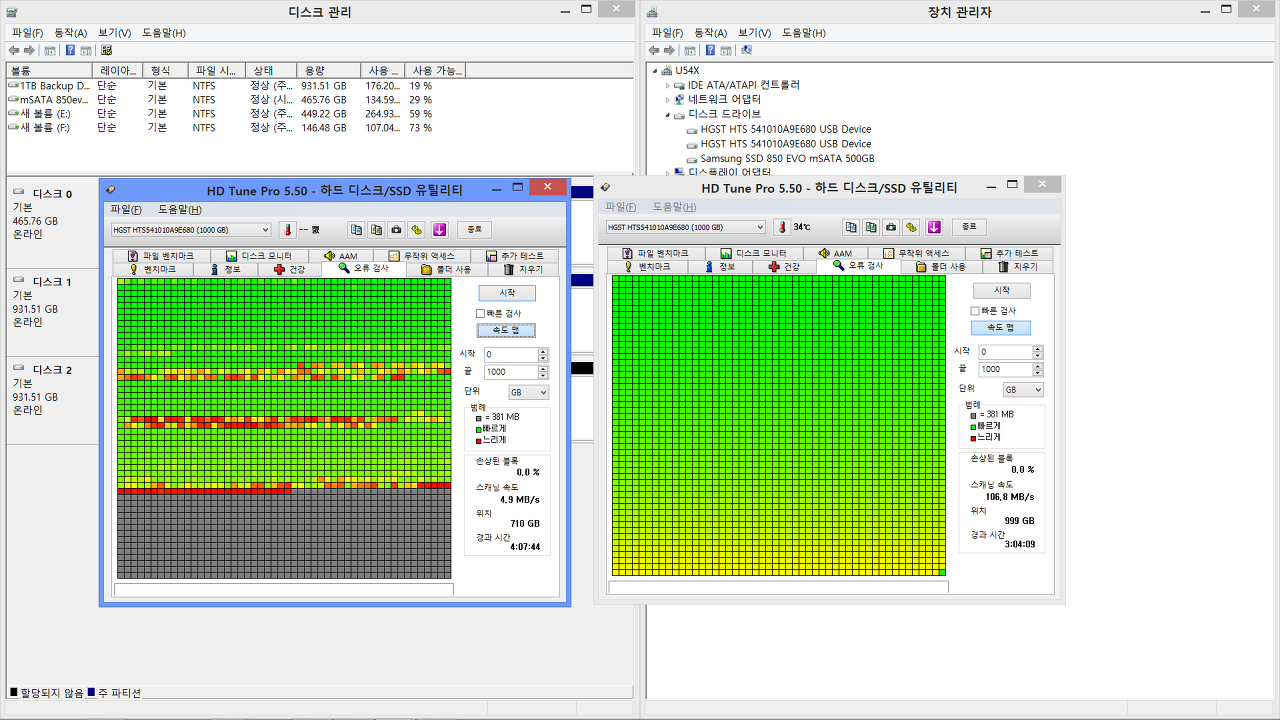

부하를 주기 위해 디스크 검사를 시행합니다.









격차가 점점 벌어집니다.

그만큼 HDD상태가 좋지 못 하단 의미입니다.







더 이상 기다릴 수 없어서 강제 종료..





얼굴 없는 회원님의 2TB HDD덕분에 마음 놓고 작업 할 수 있었네요.



ROM에 저장된 비밀번호는 ROM을 서로 바꿔줘도 바꾸기 전 암호가 그대로 남아있고(당연히)

암호는 알고 있으면 해제가 가능합니다.(이 또한 당연히..)





--------
