송효*님 WD BLUE 3TB HDD SATA 커넥터 수리

13일 문의 메일이 옵니다.







본체를 옮기다가 이 HDD만 떨어져 이렇게 되었다는군요.....







비슷 해 보이는 커넥터를 갖고있어서,



PCB전체가 보이는 사진 한장을 요청 드렸는데요.

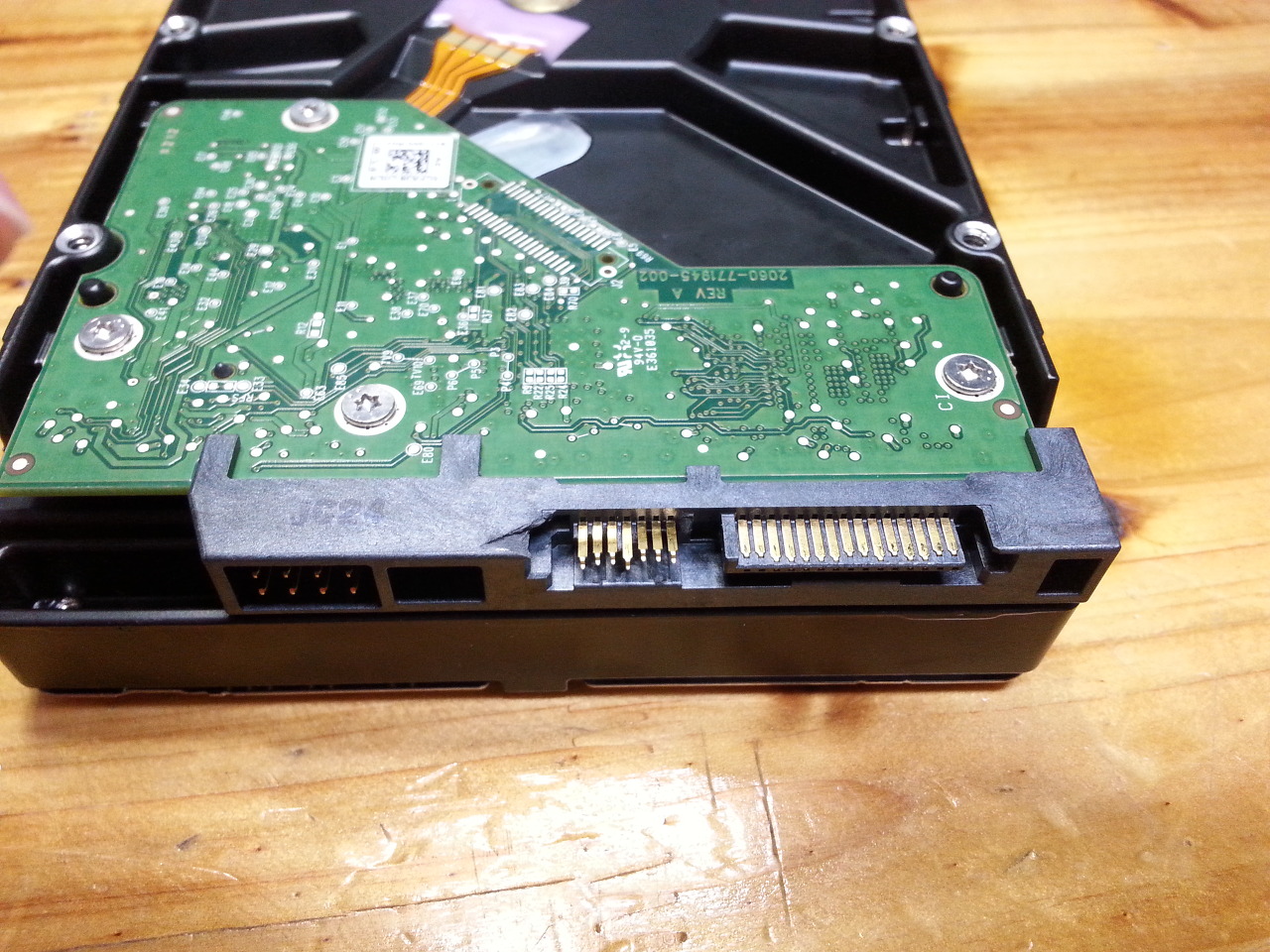

추가로 보내주신 HDD PCB사진









맞지 않아 다른 커넥터로 작업 해야한다고 답장 드렸습니다.





728x90





어제(25일)오후에 받은 실물입니다.



실 사용 기간은 한 달 이랍니다.

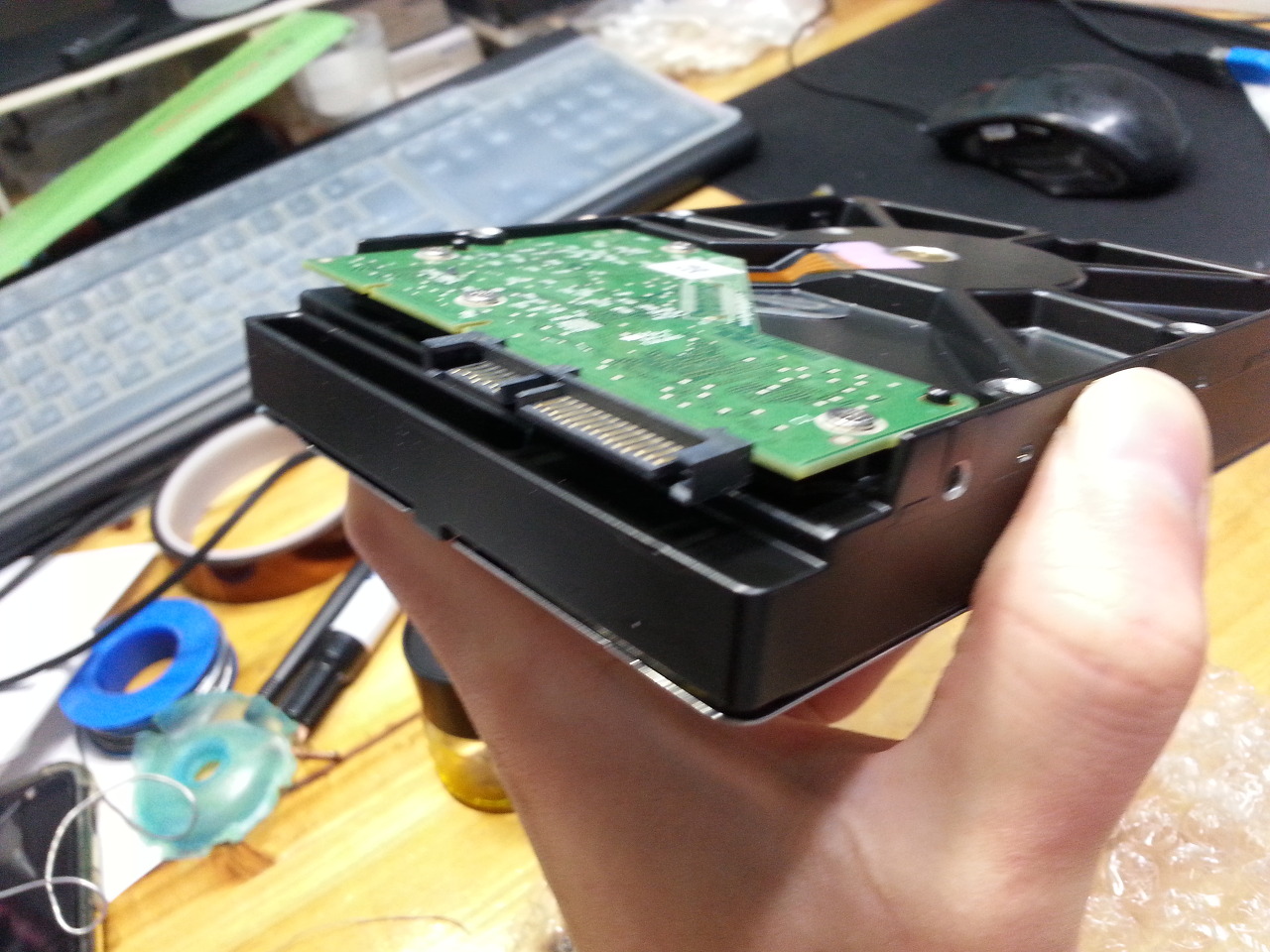

파손 부위입니다.







USB to SATA로 최초 인식을 확인 합니다.















고정나사 네개를 풀어 HDD의 PCB를 분리 합니다.







정밀니퍼로 SATA커넥터의 리드를 모두 끊어 제거 합니다.

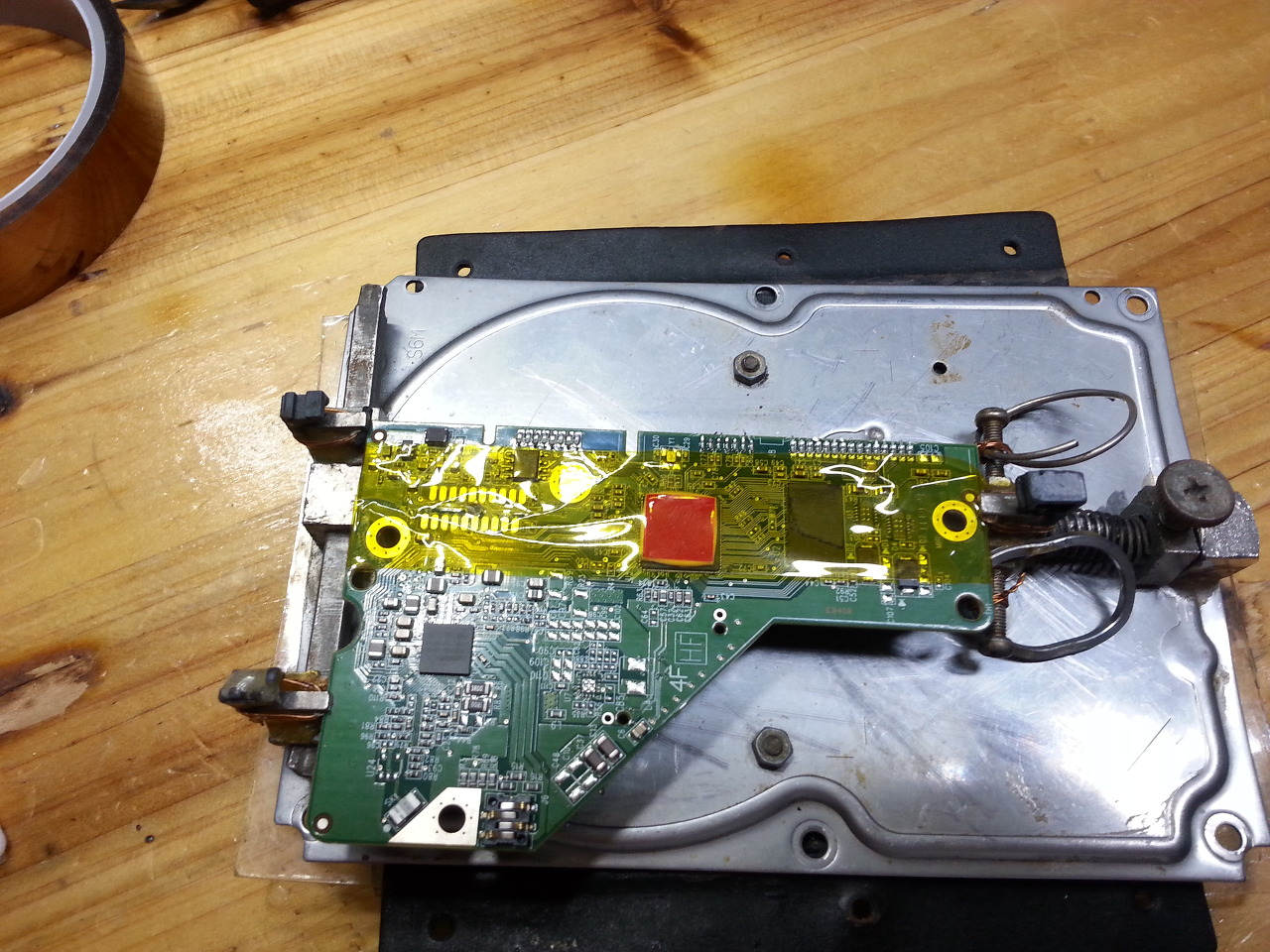

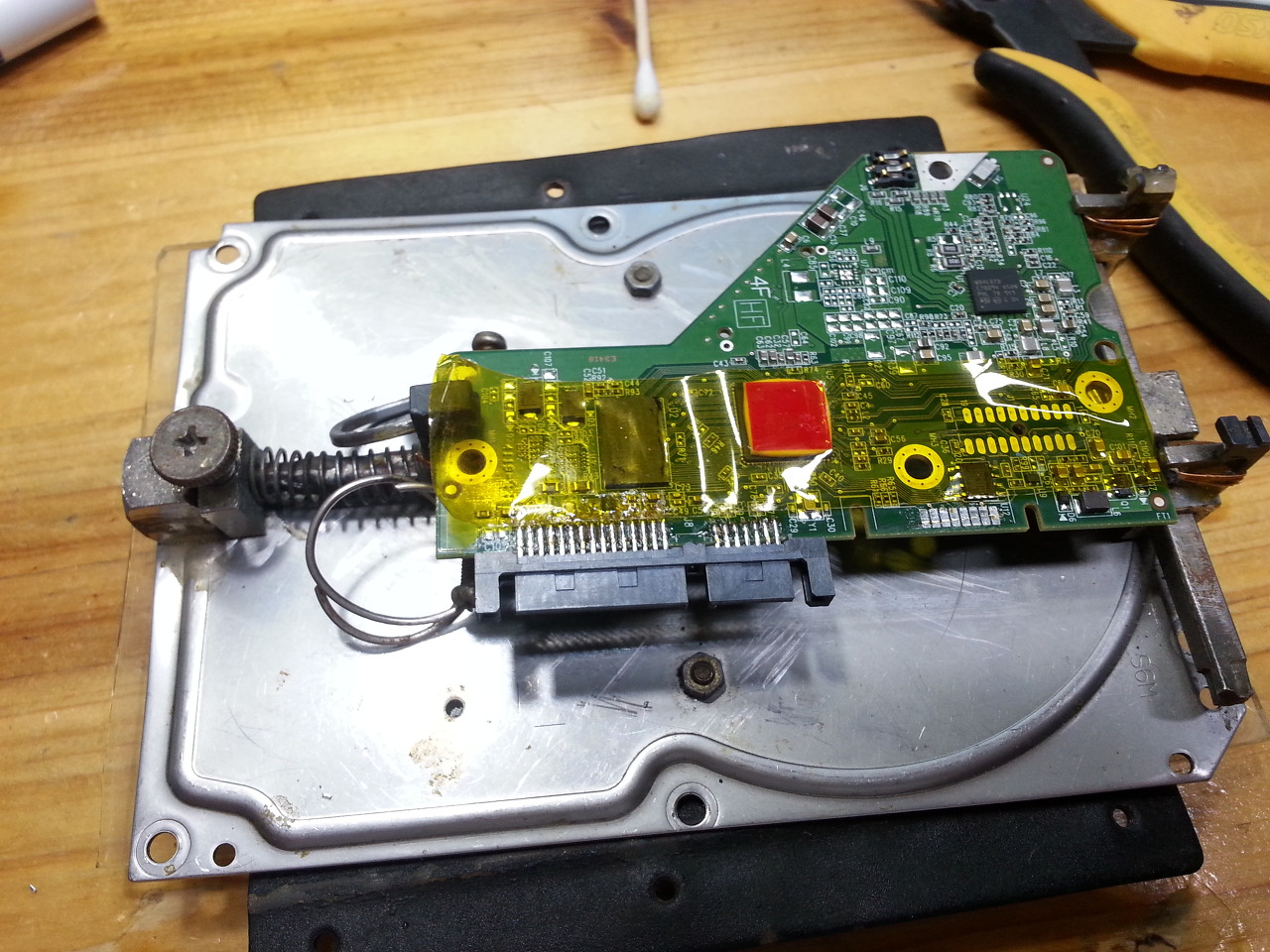

캡톤테이핑 후 PCB바이스에 고정 합니다.











실장면의 잔납을 정리합니다.













교체 될 DIP타입 SATA커넥터 입니다.















커넥터를 실장합니다.

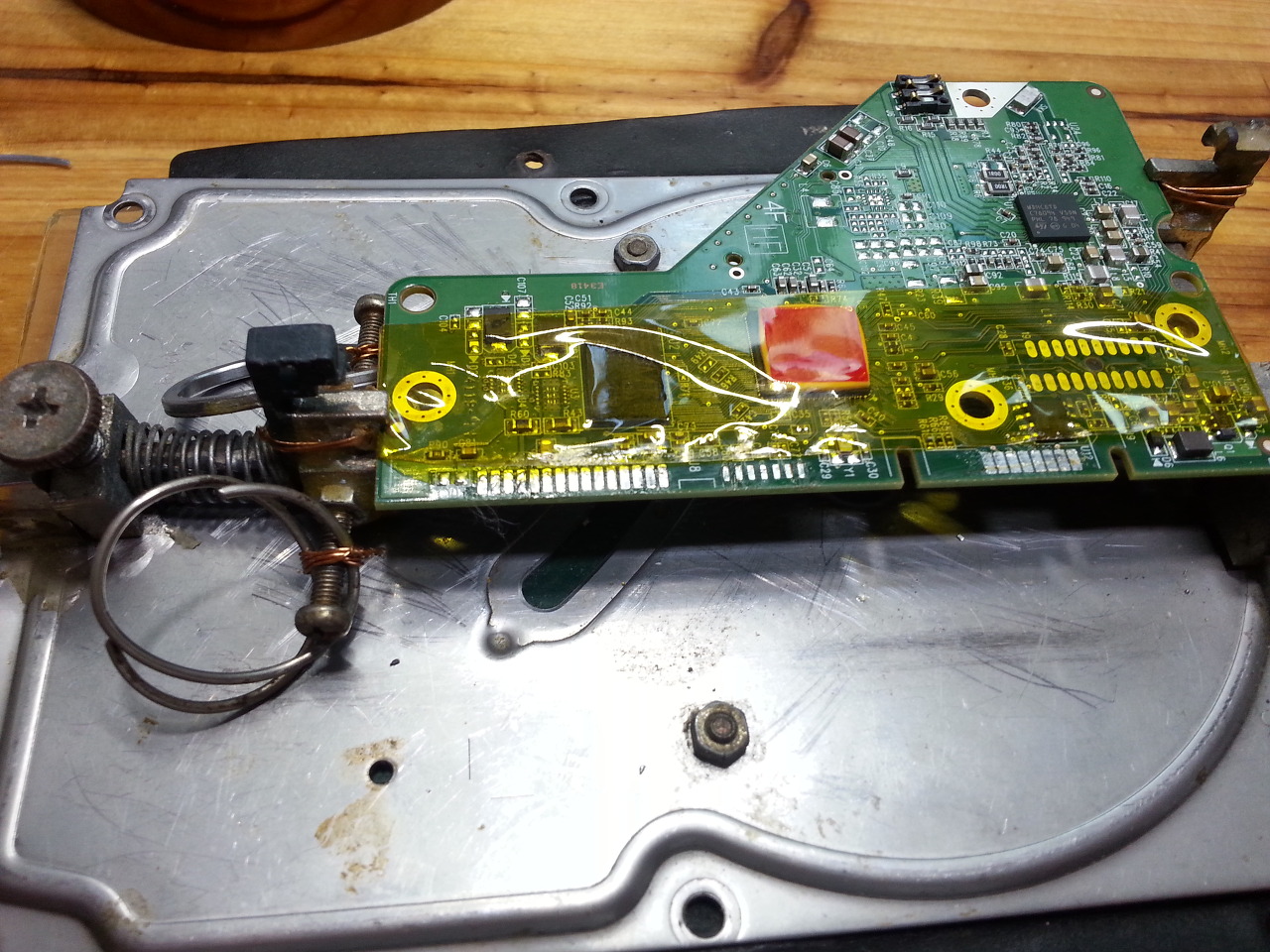

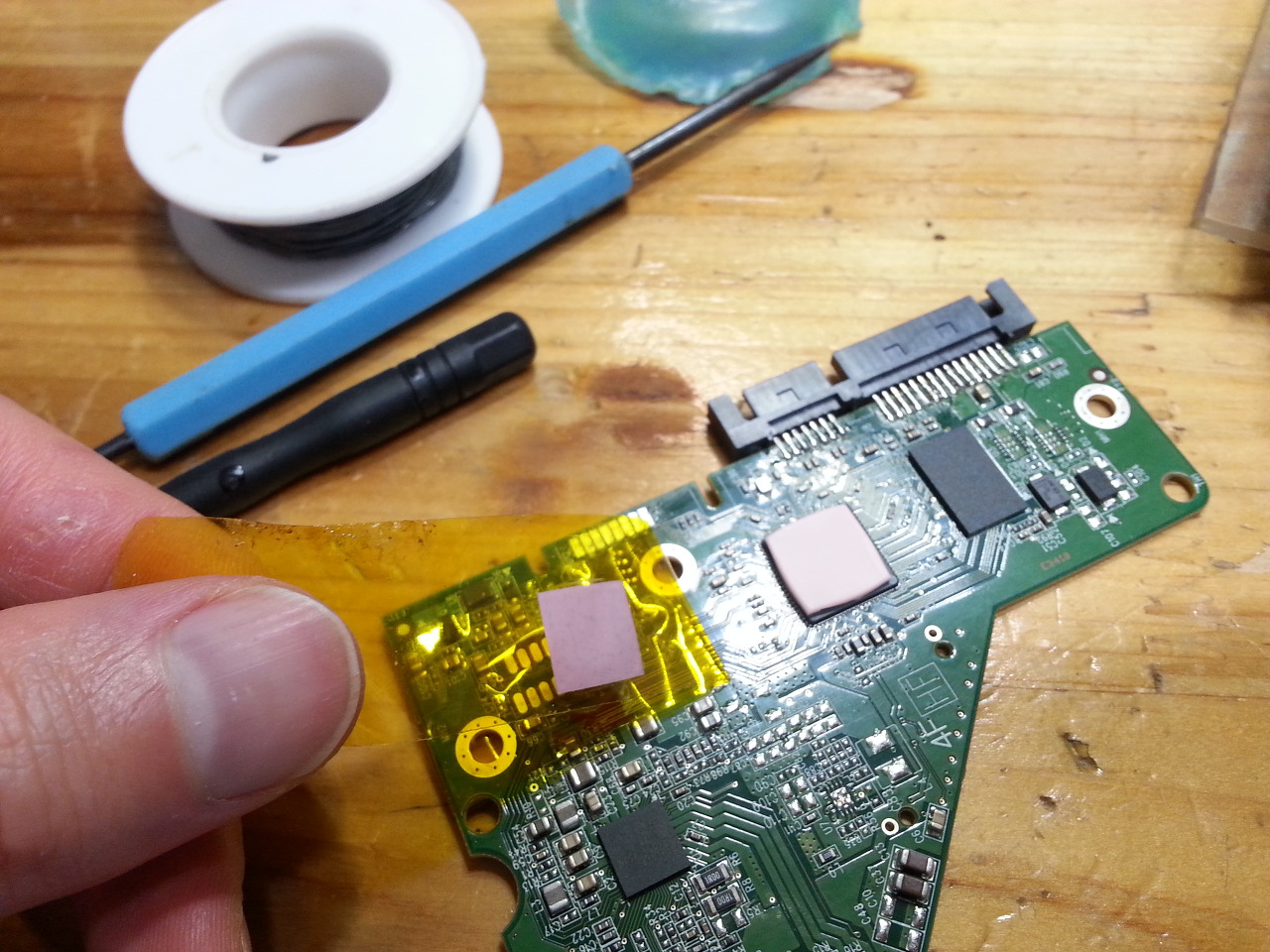

세척을 위해 캡톤테이프를 떼어내는데,

컨트롤러의 써멀패드 보호지가 같이 떨어집니다.





써멀패드의 보호지를 떼어내려면,

사용자가 임의로 PCB를 분리 해야 합니다.





임의 분리이긴 하나 써멀패드의 보호지를 떼기 위함이니 AS가 거부 될 일은 없겠지만,

(분리 과정에서 PCB에 손상이 생기거나, 분리 흔적이 많이 남으면 AS거부 될 가능성 높음)



공장 출고부터 보호지를 왜 떼어내지 않는지 모르겠습니다.





컨트롤러 자체는 HDD몸체에 맞 닿아 열을 방출하는데,

이 보호지가 열 전달을 방해 합니다.





PCB조립을 합니다.

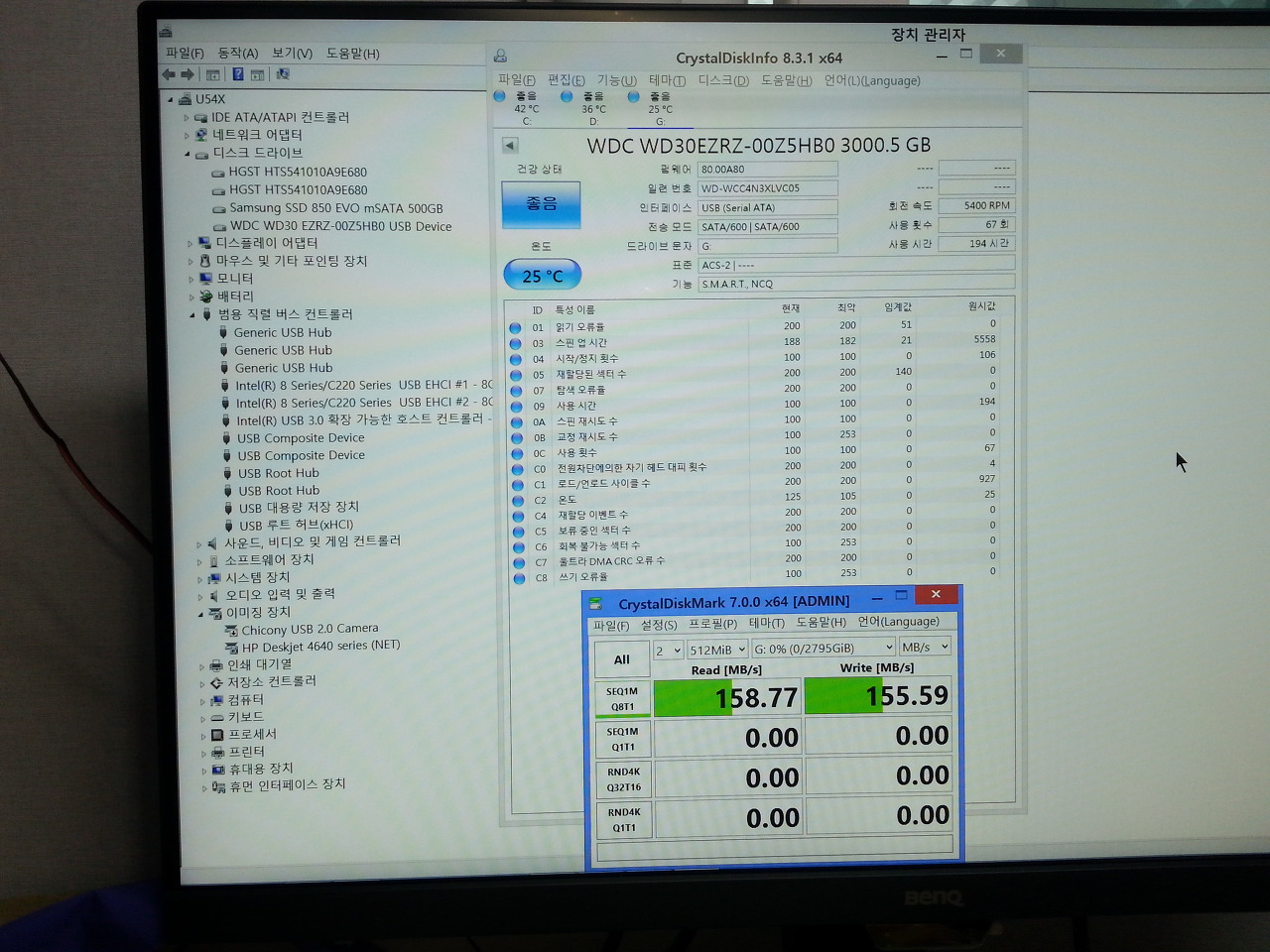

인식 확인을 합니다.





USB연결 상태의 최고치 입니다.

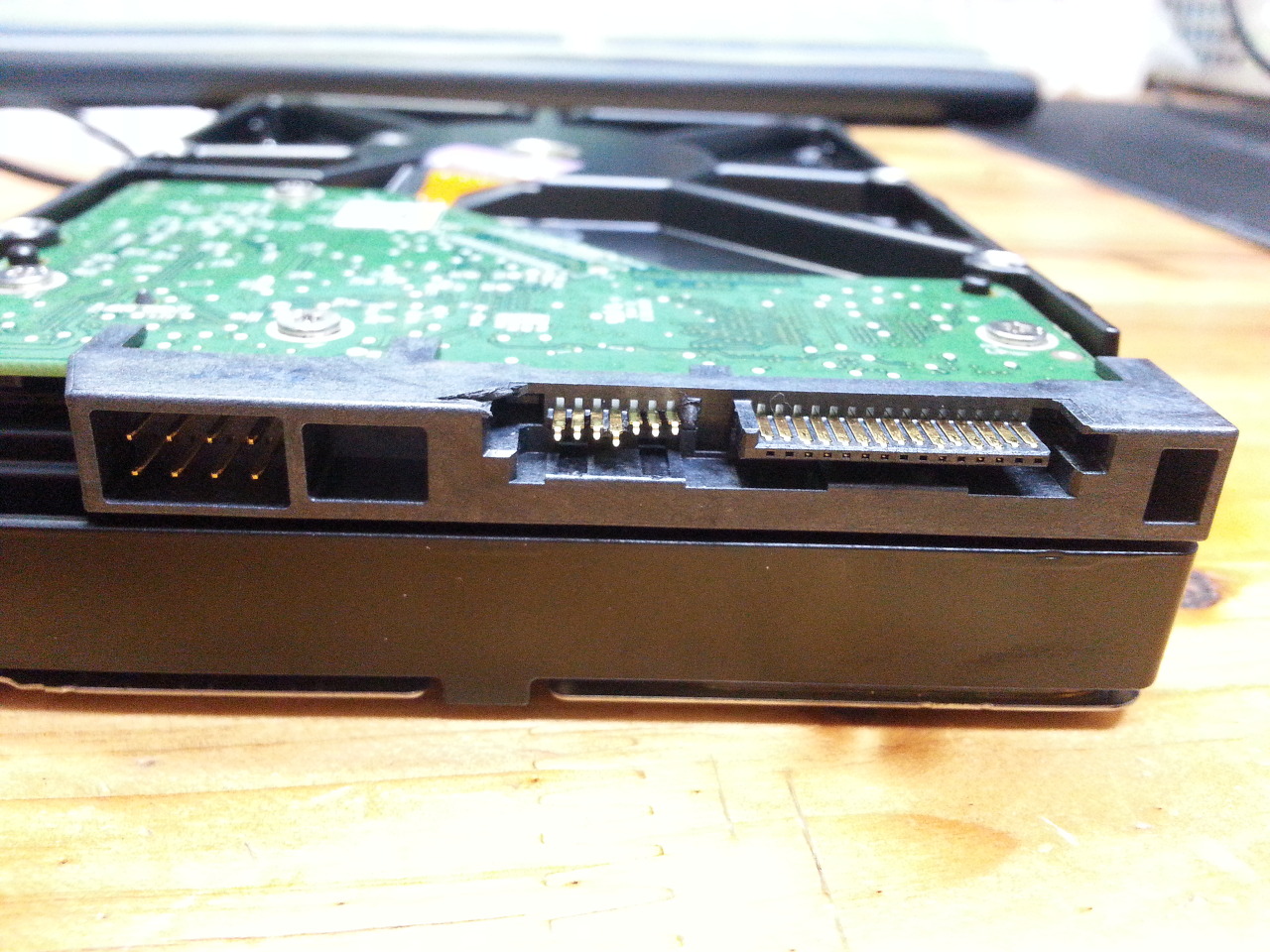

웨스턴 디지털 BLUE 3TB HDD의 SATA커넥터 교체가 완료 되었습니다.

이번에는 글루건으로 커넥터 보강을 하지 않았습니다.



보강을 하면 돌출 된 부분으로 인해 도크나 외장케이스, 하드렉에 장착이 안 됩니다.









https://cafe.naver.com/ssdsamo/129725

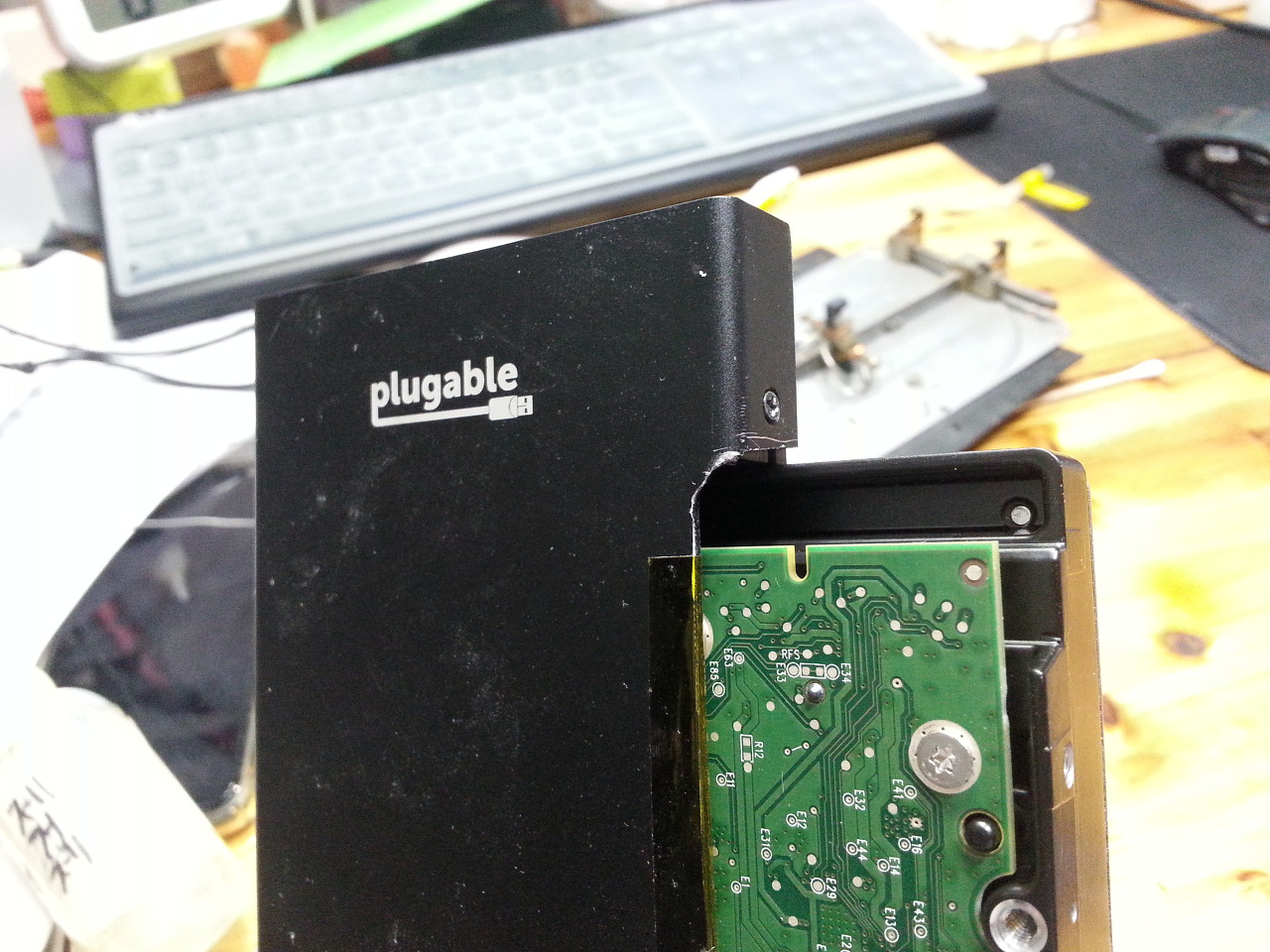

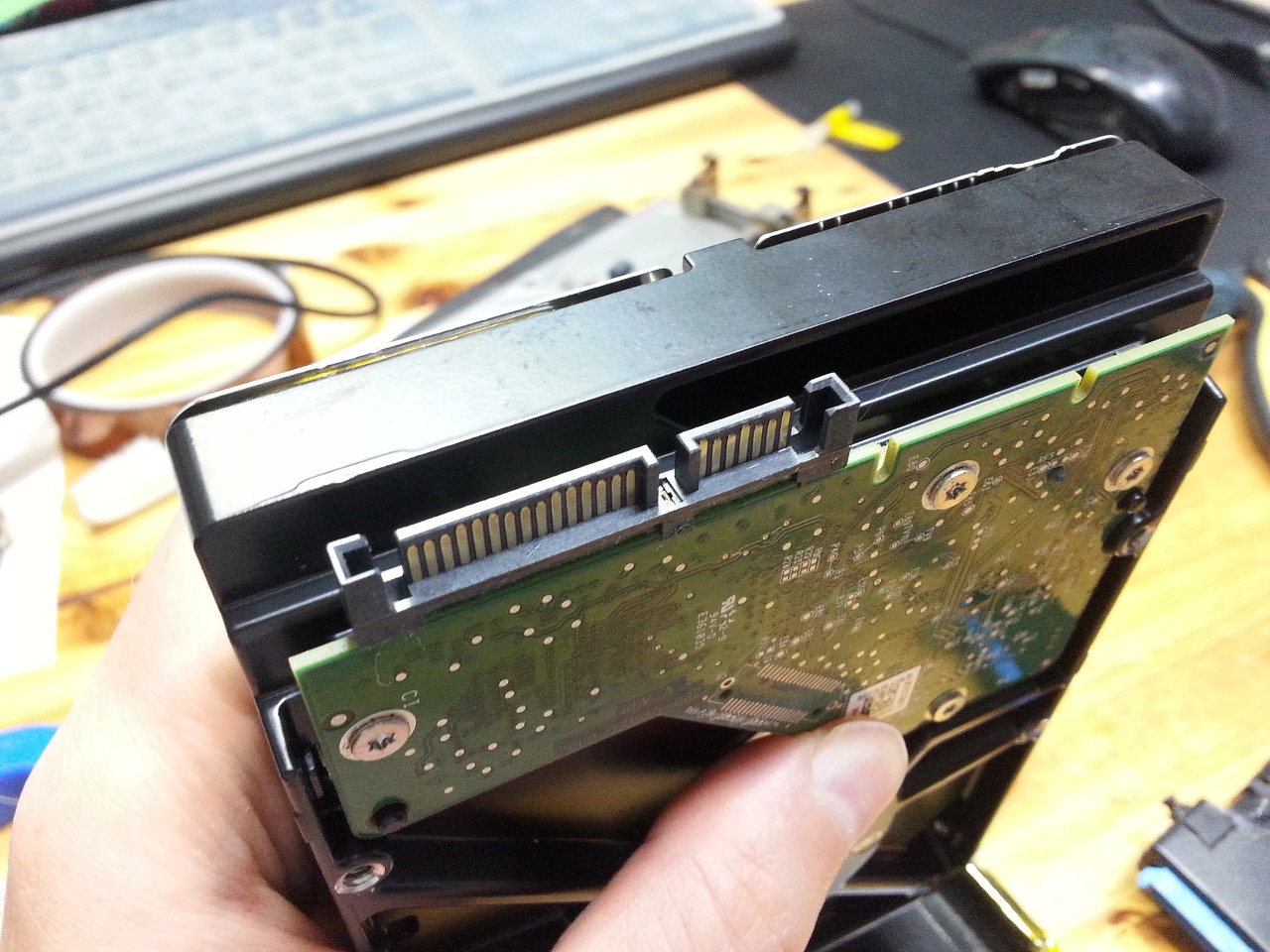

작년 4월에 카페 Madam님께서 보내주신 plugable이란 이름을 가진 USB 3.1 외장 케이스 입니다.





https://cafe.naver.com/ssdsamo/130715

개조 하다가 고장이 나는 바람에..ㅜㅜ



고이 모셔두고만 있었는데요.

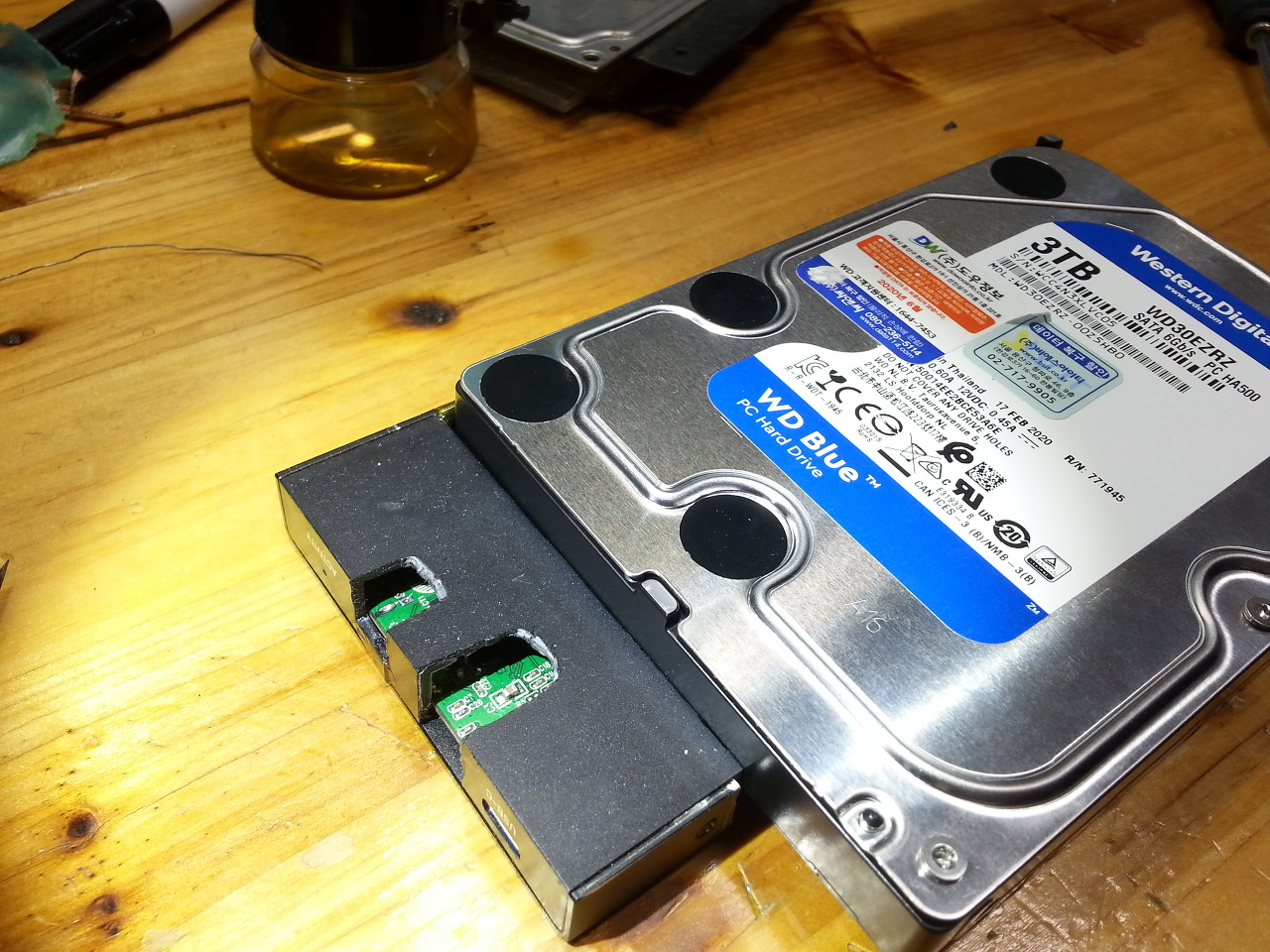

이렇게 잘라서 알루미늄 케이스만 활용 했습니다.







외장 도크, 하드렉 등 장착은 가능하나,

본래의 커넥터가 아니기 때문에 주의 해야 합니다.



도크, 하드렉 등 사용을 하지 않는다면,

필요에 따라 SATA커넥터 주변을 글루건으로 보강하면 조금이나마 도움이 됩니다.









스페샬 땡큐

Madam !!
